15.2电流和电路随堂达标训练 2021-2022学年人教版九年级物理全一册（有答案）

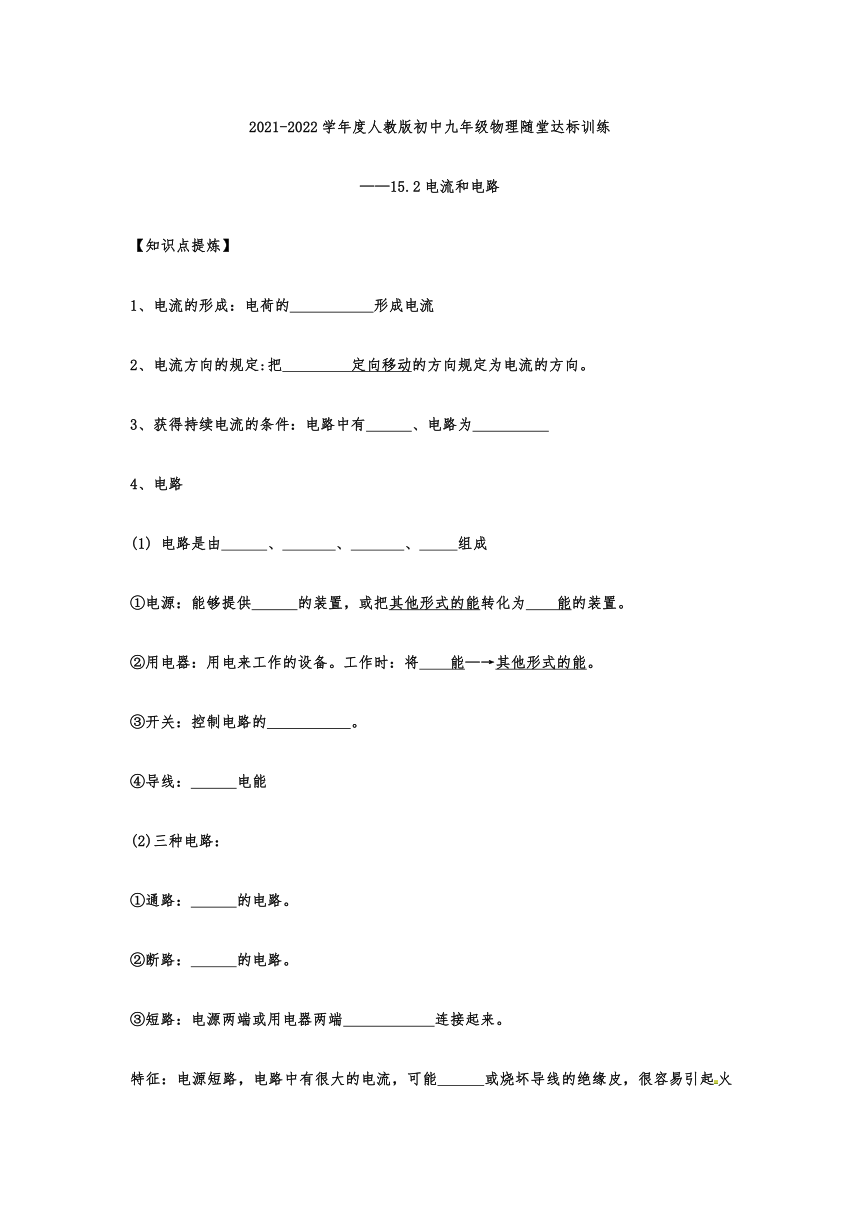

2021-2022学年度人教版初中九年级物理随堂达标训练
——15.2电流和电路
【知识点提炼】
1、电流的形成：电荷的
形成电流
2、电流方向的规定:把
定向移动的方向规定为电流的方向。
3、获得持续电流的条件：电路中有
、电路为
4、电路
(1)
电路是由
、
、
、
组成
①电源：能够提供
的装置，或把其他形式的能转化为
能的装置。
②用电器：用电来工作的设备。工作时：将
能—→其他形式的能。
③开关：控制电路的
。
④导线：
电能
(2)三种电路：
①通路：
的电路。
②断路：
的电路。
③短路：电源两端或用电器两端
连接起来。
特征：电源短路，电路中有很大的电流，可能
或烧坏导线的绝缘皮，很容易引起火灾。

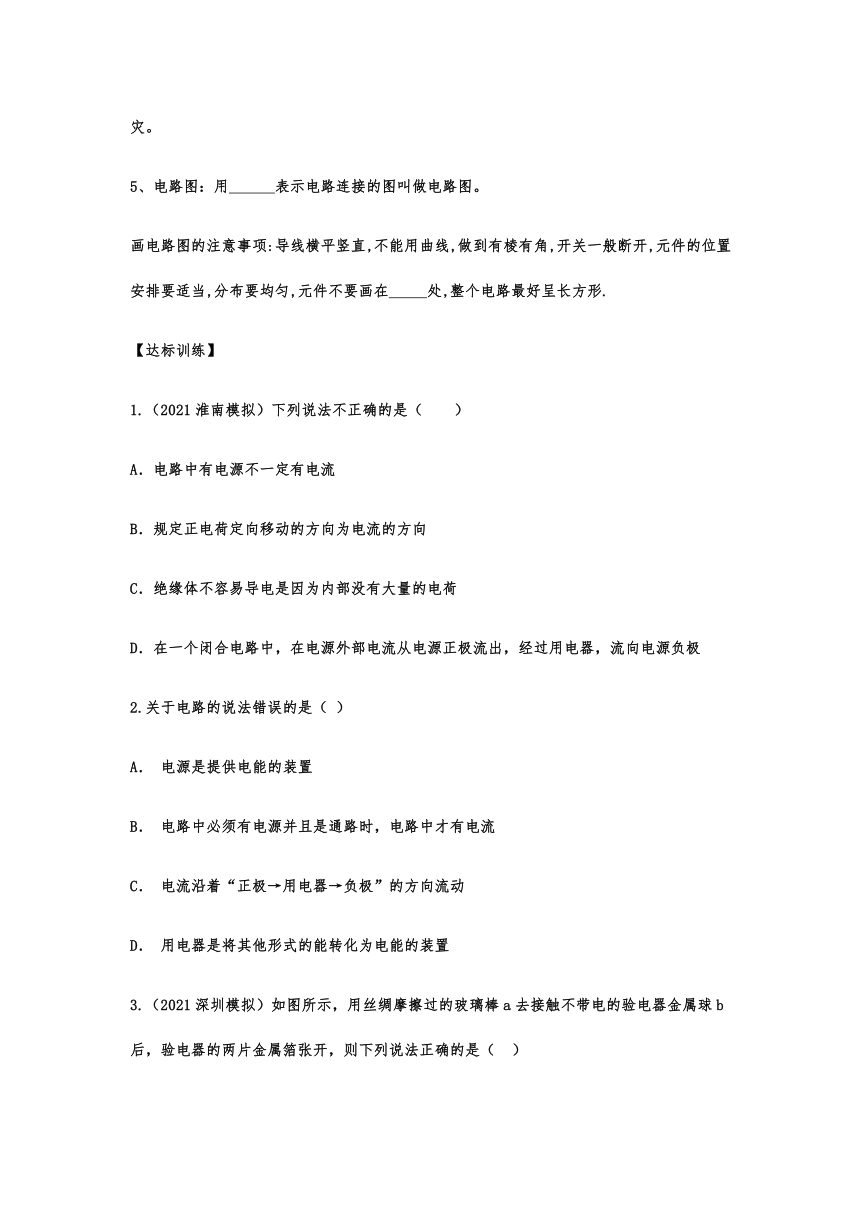

5、电路图：用
表示电路连接的图叫做电路图。
画电路图的注意事项:导线横平竖直,不能用曲线,做到有棱有角,开关一般断开,元件的位置安排要适当,分布要均匀,元件不要画在
处,整个电路最好呈长方形.
【达标训练】
1.（2021淮南模拟）下列说法不正确的是（　　）
A．电路中有电源不一定有电流
B．规定正电荷定向移动的方向为电流的方向
C．绝缘体不容易导电是因为内部没有大量的电荷
D．在一个闭合电路中，在电源外部电流从电源正极流出，经过用电器，流向电源负极
2.关于电路的说法错误的是（
）
A．
电源是提供电能的装置
B．
电路中必须有电源并且是通路时，电路中才有电流
C．
电流沿着“正极→用电器→负极”的方向流动
D．
用电器是将其他形式的能转化为电能的装置

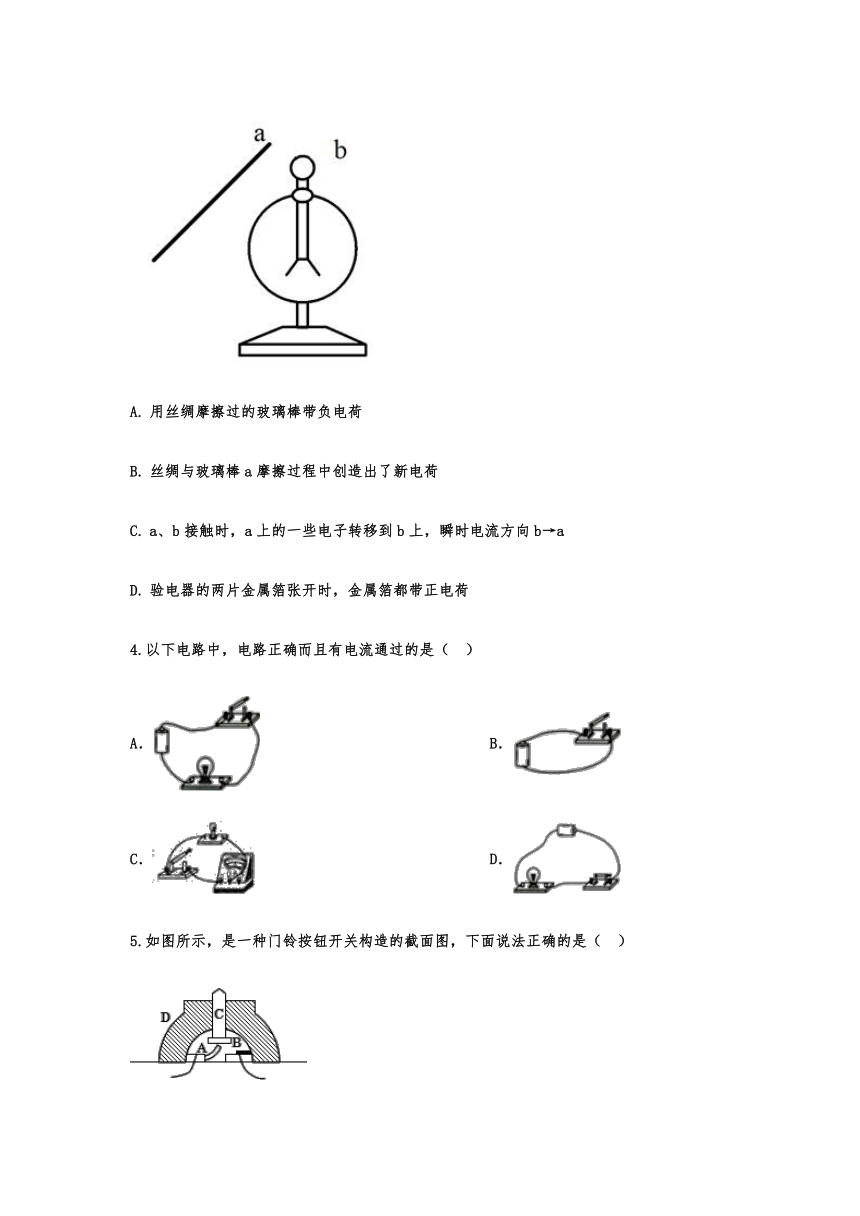

3.（2021深圳模拟）如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（??
）
A.?用丝绸摩擦过的玻璃棒带负电荷
B.?丝绸与玻璃棒a摩擦过程中创造出了新电荷
C.?a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
D.?验电器的两片金属箔张开时，金属箔都带正电荷
4.以下电路中，电路正确而且有电流通过的是（
）
A．
B．
C．
D．
5.如图所示，是一种门铃按钮开关构造的截面图，下面说法正确的是（
）
A．
A、B是导体，C、D是绝缘体
B．
C、D是导体，A、B是绝缘体
C．
A、D是导体，B、C是绝缘体
D．
A、B、C、D都是导体

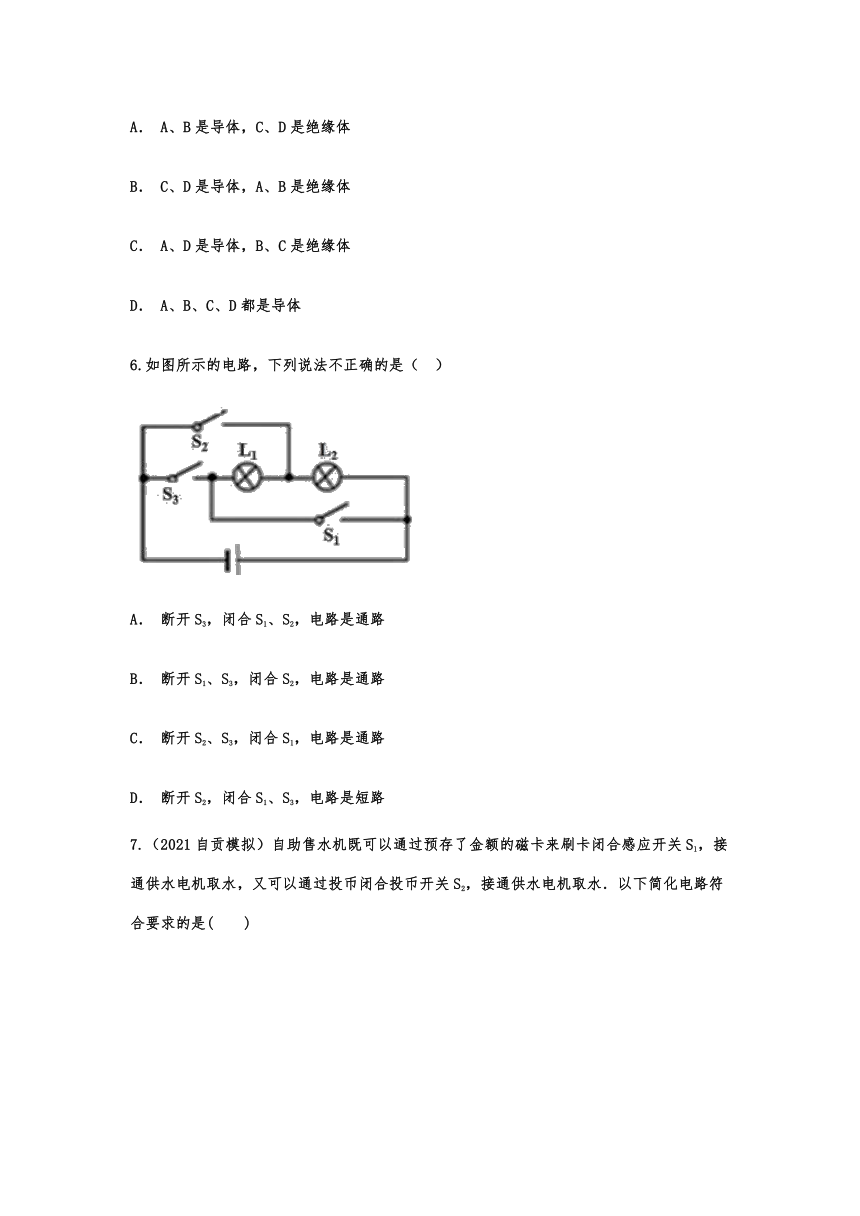

6.如图所示的电路，下列说法不正确的是（
）
A．
断开S3，闭合S1、S2，电路是通路
B．
断开S1、S3，闭合S2，电路是通路
C．
断开S2、S3，闭合S1，电路是通路
D．
断开S2，闭合S1、S3，电路是短路
7.（2021自贡模拟）自助售水机既可以通过预存了金额的磁卡来刷卡闭合感应开关S1，接通供水电机取水，又可以通过投币闭合投币开关S2，接通供水电机取水．以下简化电路符合要求的是(　　)

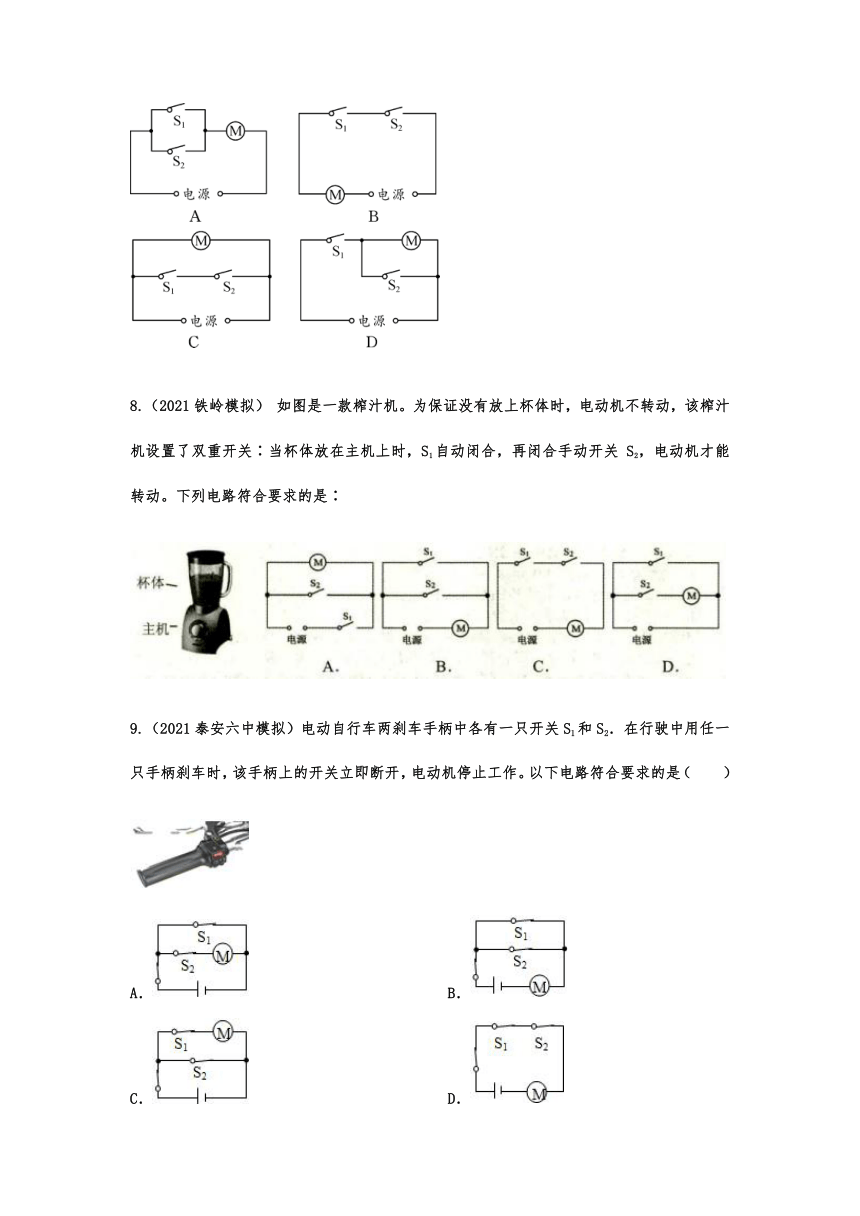

8.（2021铁岭模拟）
如图是一款榨汁机。为保证没有放上杯体时，电动机不转动，该榨汁机设置了双重开关∶当杯体放在主机上时，S1自动闭合，再闭合手动开关
S2，电动机才能转动。下列电路符合要求的是∶
9.（2021泰安六中模拟）电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。以下电路符合要求的是（　　）
A．
B．
C．
D．
10.某档案馆的保密室有三把钥匙，分别由甲、乙两个资料员和馆长保管．要打开保密室的大门必须要有馆长和甲、乙两资料员中的一个同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙，S馆长表示馆长的钥匙）使灯亮才行，馆长单独打开灯不亮，甲、乙两资料员同时打开灯也不亮．下列电路中符合上述要求的是（
）
11.（2021岳阳模拟）小明去学校开水房打水时，发现开水房里的电热水器有两盏灯，一盏红灯、一盏绿灯，红灯亮，绿灯不亮表示水还没有开，红灯媳灭、绿灯亮起来才能打水。其实这两盛灯是由两个温控开关控制的，电路如图所示。水开后，温控开关的开闭的情况是
A.
闭合，断开
B.
断开，闭合C.
，都闭合
D.
、都断开
12.（2021石家庄长安区模拟）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张开，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张开。则下列说法正确的是
A.验电器原理是异种电荷相互吸引
B.C棒与其手柄D均为导体
C.当C棒接触两验电器的金属球时，产生的电流方向为A到B
D.丝绸摩擦玻璃棒的过程中，电子由丝绸转移到玻璃棒
13.（2021福建模拟）为了生活方便,卧室里的同一个照明灯通常用2个开关控制。一个安装在进门处,另一个在床头附近,操作任意一个开关均可以开灯、关灯。图是小明用电池作为电源设计的四个电路模型,能满足要求的是(其中图中的、及图中的为单刀双掷开关)(?
)
A.
B.
C.
D.
14.某同学想设计一双照明拖鞋，在拖鞋后跟处装上电池、微动开关、小灯泡和导线，当脚伸进鞋踩到地时，微动开关被压下，电路自动接通，小灯泡发光；不穿时，脚离开拖鞋，灯则自动熄灭．下列所绘电路中符合该照明拖鞋设计要求的是(
)
15.随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　）
A．总开关
B．电源
C．用电器
D．电能表
16.（2021铁岭模拟）某公司开发一款智能语音控制程序，可以区分机主和其它人的声音，这是根据他们的_△__（选填"音调"或"音色"）不同;该程序还可以把文字内容通过语音合成读出来，它的声音是通过_△__传入人耳的;手机充电时手机电池相当于
△
17.（2021阿坝州模拟）验电器是利用________________的原理工作的；在连接电路过程中，开关应处于________状态．
18．（2021淮南模拟）给手机充电时，手机电池是　
　（选填“用电器”或“电源”）。汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，位于同侧的前后两个转向灯就会同时闪亮，这根杆的作用相当于电路中的　
　。
19.（2021普宁模拟）"嫦娥四号"探测器在月球背面成功降落。如图是"玉兔二号"巡视器与"嫦娥四号"着陆器分离时的照片。"玉兔二号"巡视器的影子是因为光的____（填"直线传播"、"反射"或"折射"）形成的;太阳能电池板给充电电池充电时，充电电池相当于____（选填"用电器"或"电源"）。
20.（2021河南模拟）2020年河南迎来“四月雪”，雨雪天气常伴随有雷电产生。雷电现象的产生是由于当带有异种电荷的云层相互靠近时，带负电的云层与带正电的云层之间相互　　；如图所示，当两个云层接触时，雷电产生瞬间的电流方向为　　（选填“从甲到乙”或“从乙到甲”）。
21.在晓月设计的小组合作控制电路中，k1和k2是指纹开关，当两开关都闭合时，电动机M启动，此控制电路是图中的
______
图；晓宇设计的是防盗电路，触发k1或k2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的
______
图；下列电路图中的
______
图若两开关都闭合电池将被短路．
22．（2021河北模拟）如图甲所示的5号南孚干电池是日常生活中使用最多的直流电源，它在供电时，把　
　能转化为电能。如图乙所示，验电器A带正电，B不带电，用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图丙所示），金属棒中电流方向是：　
　（选填“由A到B”或“由B到A”）。
23.（2021陕西模拟）如图所示，是某景区自动扶梯的部分电路图，其利用红外线自动开关
S1（现场有人，
S1闭合;现场无人，S1断开）以及可见光自动开关
S2（白天，S2闭合;夜间，S2断开）控制电路，自动扶梯只需在白天且有人时才开启.请用笔画线代替导线将电路图连接完整.
2021-2022学年度人教版初中九年级物理随堂达标训练
——15.2电流和电路参考答案
【知识点提炼】
1、电流的形成：电荷的
形成电流
【答案】定向移动
2、电流方向的规定:把
定向移动的方向规定为电流的方向。
【答案】正电荷
3、获得持续电流的条件：电路中有
、电路为
【答案】电源；通路
4、电路
(1)
电路是由
、
、
、
组成
①电源：能够提供
的装置，或把其他形式的能转化为
能的装置。
②用电器：用电来工作的设备。工作时：将
能—→其他形式的能。
③开关：控制电路的
。
④导线：
电能
(2)三种电路：
①通路：
的电路。
②断路：
的电路。
③短路：电源两端或用电器两端
连接起来。
特征：电源短路，电路中有很大的电流，可能
或烧坏导线的绝缘皮，很容易引起火灾。
【答案】电源；用电器；开关；导线；电流；电；电；通断；输送
；接通；断开；直接用导线；烧坏电源
5、电路图：用
表示电路连接的图叫做电路图。
画电路图的注意事项:导线横平竖直,不能用曲线,做到有棱有角,开关一般断开,元件的位置安排要适当,分布要均匀,元件不要画在
处,整个电路最好呈长方形.
【答案】符号；拐角
【达标训练】
1.（2021淮南模拟）下列说法不正确的是（　　）
A．电路中有电源不一定有电流
B．规定正电荷定向移动的方向为电流的方向
C．绝缘体不容易导电是因为内部没有大量的电荷
D．在一个闭合电路中，在电源外部电流从电源正极流出，经过用电器，流向电源负极
【答案】C。
2.关于电路的说法错误的是（
）
A．
电源是提供电能的装置
B．
电路中必须有电源并且是通路时，电路中才有电流
C．
电流沿着“正极→用电器→负极”的方向流动
D．
用电器是将其他形式的能转化为电能的装置
【答案】D
3.（2021深圳模拟）如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（??
）
A.?用丝绸摩擦过的玻璃棒带负电荷
B.?丝绸与玻璃棒a摩擦过程中创造出了新电荷
C.?a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
D.?验电器的两片金属箔张开时，金属箔都带正电荷
【答案】D
4.以下电路中，电路正确而且有电流通过的是（
）
A．
B．
C．
D．
【答案】D
5.如图所示，是一种门铃按钮开关构造的截面图，下面说法正确的是（
）
A．
A、B是导体，C、D是绝缘体
B．
C、D是导体，A、B是绝缘体
C．
A、D是导体，B、C是绝缘体
D．
A、B、C、D都是导体
【答案】A
6.如图所示的电路，下列说法不正确的是（
）
A．
断开S3，闭合S1、S2，电路是通路
B．
断开S1、S3，闭合S2，电路是通路
C．
断开S2、S3，闭合S1，电路是通路
D．
断开S2，闭合S1、S3，电路是短路
【答案】C
7.（2021自贡模拟）自助售水机既可以通过预存了金额的磁卡来刷卡闭合感应开关S1，接通供水电机取水，又可以通过投币闭合投币开关S2，接通供水电机取水．以下简化电路符合要求的是(　　)
【答案】A　
8.（2021铁岭模拟）
如图是一款榨汁机。为保证没有放上杯体时，电动机不转动，该榨汁机设置了双重开关∶当杯体放在主机上时，S1自动闭合，再闭合手动开关
S2，电动机才能转动。下列电路符合要求的是∶
【答案】C
9.（2021泰安六中模拟）电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。以下电路符合要求的是（　　）
A．
B．
C．
D．
【答案】D。
10.某档案馆的保密室有三把钥匙，分别由甲、乙两个资料员和馆长保管．要打开保密室的大门必须要有馆长和甲、乙两资料员中的一个同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙，S馆长表示馆长的钥匙）使灯亮才行，馆长单独打开灯不亮，甲、乙两资料员同时打开灯也不亮．下列电路中符合上述要求的是（
）
【答案】B
11.（2021岳阳模拟）小明去学校开水房打水时，发现开水房里的电热水器有两盏灯，一盏红灯、一盏绿灯，红灯亮，绿灯不亮表示水还没有开，红灯媳灭、绿灯亮起来才能打水。其实这两盛灯是由两个温控开关控制的，电路如图所示。水开后，温控开关的开闭的情况是
A.
闭合，断开
B.
断开，闭合C.
，都闭合
D.
、都断开
【答案】A
12.（2021石家庄长安区模拟）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张开，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张开。则下列说法正确的是
A.验电器原理是异种电荷相互吸引
B.C棒与其手柄D均为导体
C.当C棒接触两验电器的金属球时，产生的电流方向为A到B
D.丝绸摩擦玻璃棒的过程中，电子由丝绸转移到玻璃棒
【答案】C
13.（2021福建模拟）为了生活方便,卧室里的同一个照明灯通常用2个开关控制。一个安装在进门处,另一个在床头附近,操作任意一个开关均可以开灯、关灯。图是小明用电池作为电源设计的四个电路模型,能满足要求的是(其中图中的、及图中的为单刀双掷开关)(?
)
A.
B.
C.
D.
【答案】A
14.某同学想设计一双照明拖鞋，在拖鞋后跟处装上电池、微动开关、小灯泡和导线，当脚伸进鞋踩到地时，微动开关被压下，电路自动接通，小灯泡发光；不穿时，脚离开拖鞋，灯则自动熄灭．下列所绘电路中符合该照明拖鞋设计要求的是(
)
【答案】D
15.随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　）
A．总开关
B．电源
C．用电器
D．电能表
【答案】A。
16.（2021铁岭模拟）某公司开发一款智能语音控制程序，可以区分机主和其它人的声音，这是根据他们的_△__（选填"音调"或"音色"）不同;该程序还可以把文字内容通过语音合成读出来，它的声音是通过_△__传入人耳的;手机充电时手机电池相当于
△
【答案】音色
空气
用电器
17.（2021阿坝州模拟）验电器是利用________________的原理工作的；在连接电路过程中，开关应处于________状态．
【答案】同种电荷互相排斥
断开　
18．（2021淮南模拟）给手机充电时，手机电池是　
　（选填“用电器”或“电源”）。汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，位于同侧的前后两个转向灯就会同时闪亮，这根杆的作用相当于电路中的　
　。
【答案】用电器；开关。
19.（2021普宁模拟）"嫦娥四号"探测器在月球背面成功降落。如图是"玉兔二号"巡视器与"嫦娥四号"着陆器分离时的照片。"玉兔二号"巡视器的影子是因为光的____（填"直线传播"、"反射"或"折射"）形成的;太阳能电池板给充电电池充电时，充电电池相当于____（选填"用电器"或"电源"）。
【答案】直线传播
用电器
20.（2021河南模拟）2020年河南迎来“四月雪”，雨雪天气常伴随有雷电产生。雷电现象的产生是由于当带有异种电荷的云层相互靠近时，带负电的云层与带正电的云层之间相互　　；如图所示，当两个云层接触时，雷电产生瞬间的电流方向为　　（选填“从甲到乙”或“从乙到甲”）。
【答案】吸引；从甲到乙。
21.在晓月设计的小组合作控制电路中，k1和k2是指纹开关，当两开关都闭合时，电动机M启动，此控制电路是图中的
______
图；晓宇设计的是防盗电路，触发k1或k2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的
______
图；下列电路图中的
______
图若两开关都闭合电池将被短路．
【答案】甲；丙；乙．
22．（2021河北模拟）如图甲所示的5号南孚干电池是日常生活中使用最多的直流电源，它在供电时，把　
　能转化为电能。如图乙所示，验电器A带正电，B不带电，用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图丙所示），金属棒中电流方向是：　
　（选填“由A到B”或“由B到A”）。
【答案】化学；由A到B。
23.（2021陕西模拟）如图所示，是某景区自动扶梯的部分电路图，其利用红外线自动开关
S1（现场有人，
S1闭合;现场无人，S1断开）以及可见光自动开关
S2（白天，S2闭合;夜间，S2断开）控制电路，自动扶梯只需在白天且有人时才开启.请用笔画线代替导线将电路图连接完整.
【答案】
