第4节
电流的测量
第十五章
电流和电路
义务教育教科书物理
九年级
全一册

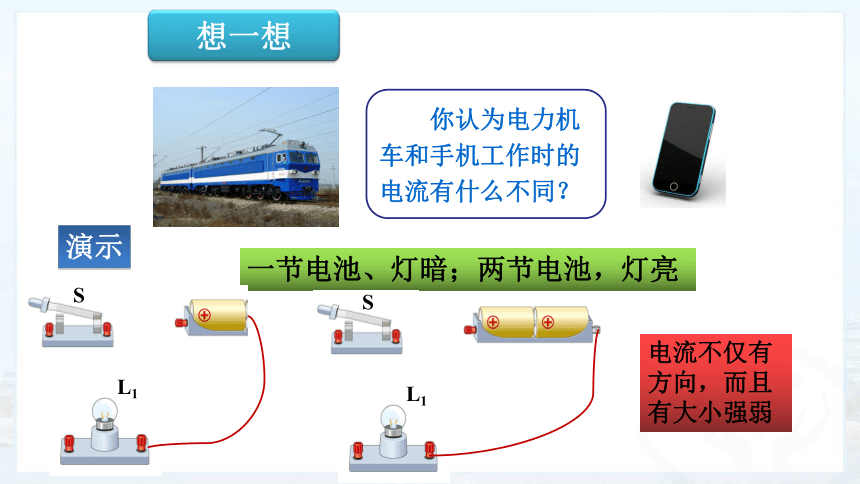

想一想
　　你认为电力机车和手机工作时的电流有什么不同？
演示
一节电池、灯暗；两节电池，灯亮
L1
S
L1
S
电流不仅有方向，而且有大小强弱

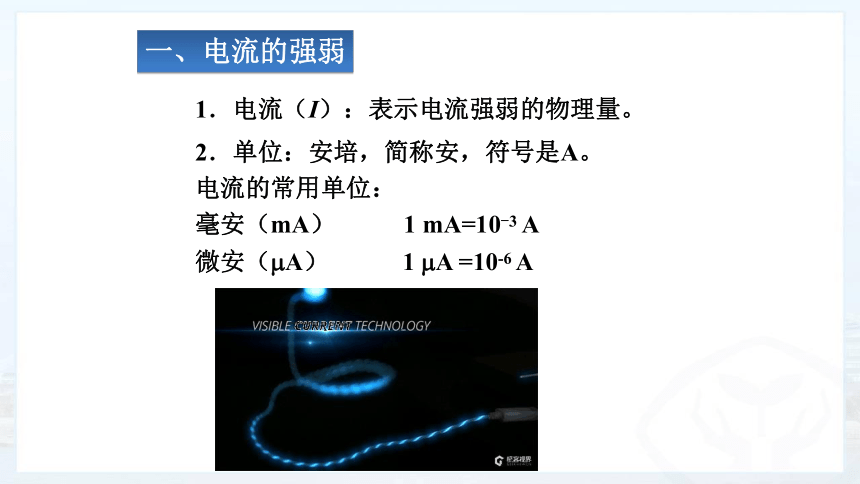

　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA）
1
mA=10-3
A
　　微安（mA）
1
mA
=10-6
A
一、电流的强弱

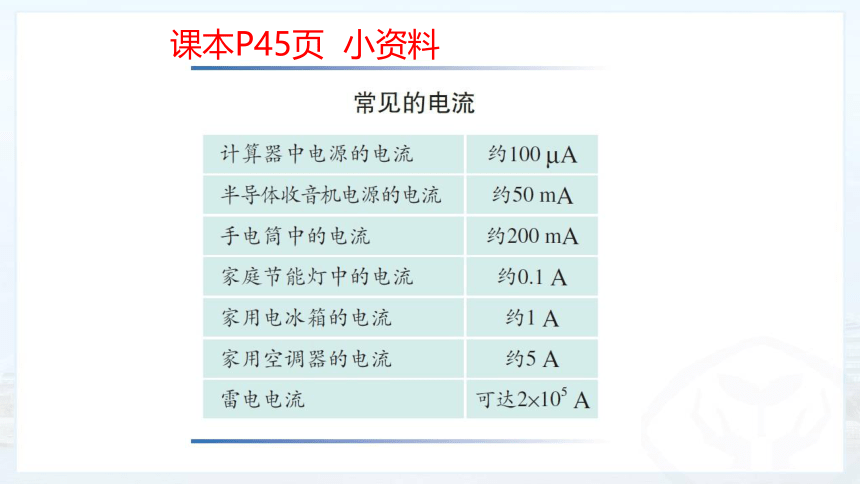

课本P45页
小资料
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6
A
量程为0～3
A

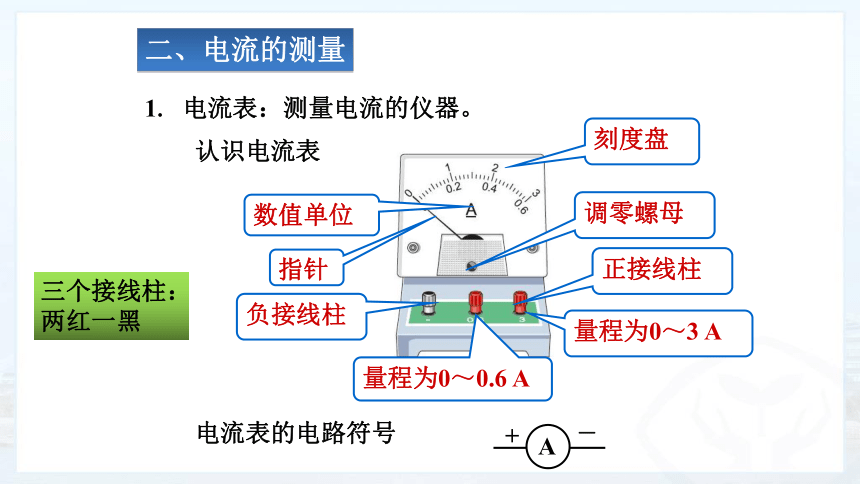

1.
电流表：测量电流的仪器。
A
+
－
二、电流的测量
　　认识电流表
　　电流表的电路符号
三个接线柱：
两红一黑

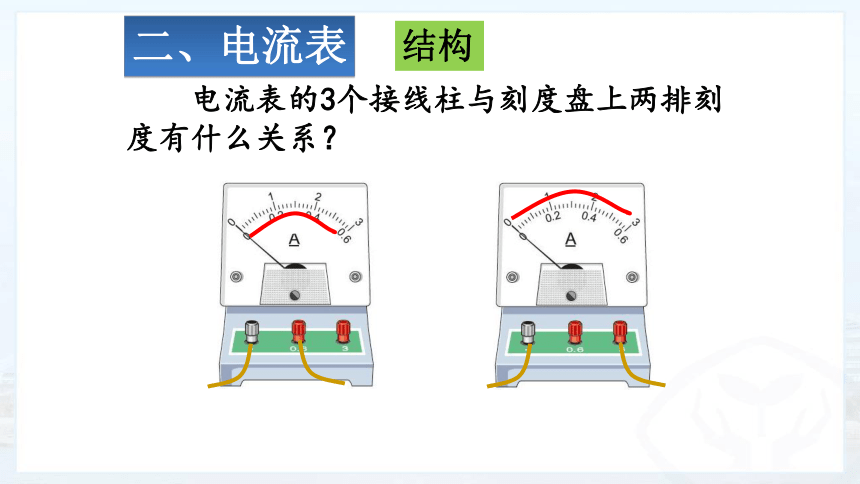

电流表的3个接线柱与刻度盘上两排刻度有什么关系？
二、电流表
结构
（1）明确所选电流表的量程；
（2）确定电流表的分度值；
（3）由指针所指位置读出示数。
0~0.6
A
0~3
A
0.02
A
0.1
A
量程
分度值
二、电流表
读数

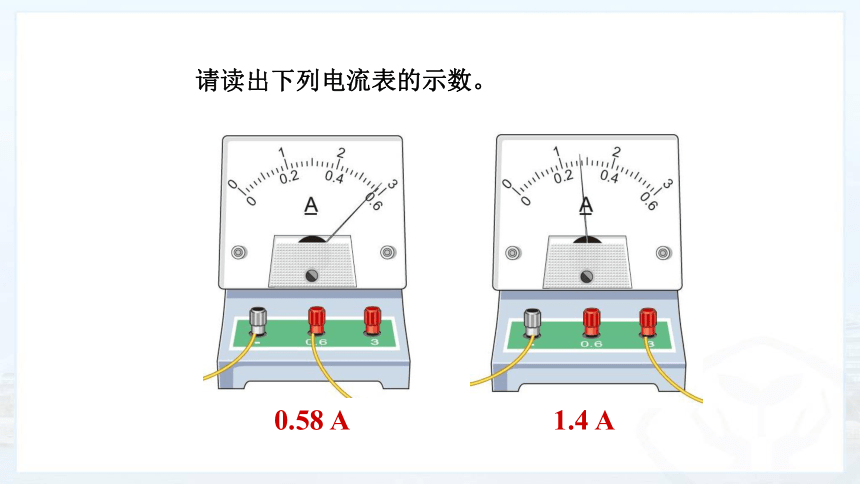

　　请读出下列电流表的示数。
0.58
A
1.4
A

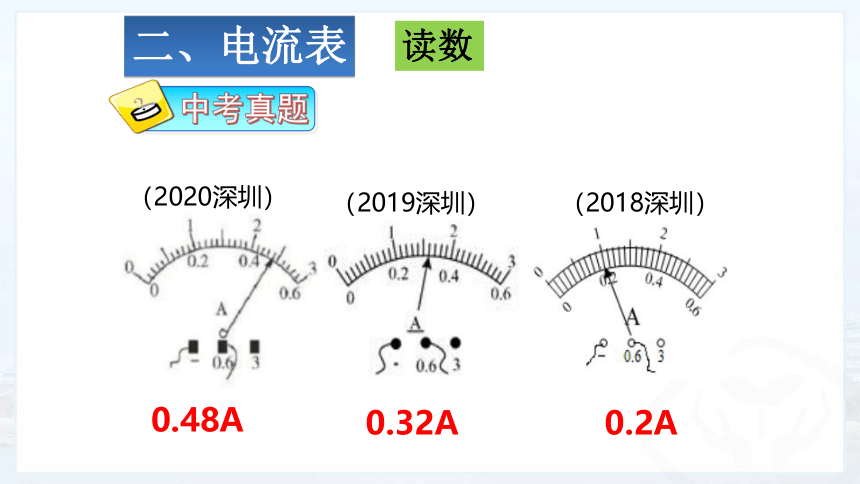

中考真题
（2020深圳）
0.48A
（2019深圳）
（2018深圳）
0.32A
0.2A
二、电流表
读数
问题：电流表如何连接？
二、电流表
阅读课本P46-P47页
a、I=0，指针指“0”
b、有电流，指针偏转，稳定时所指的刻度即为电流值
使用前先调零
（1）电流表必须和被测的用电器串联。
四、电流表的用法
分析每种用法的为什么？违反会造成的后果？
（2）电流必须从正接线柱流入，从负接线柱流出。
①指针会反偏
②损坏电流表
（4）不允许把电流表直接连到电源的两极！
①若超过，无法读数，指针打弯，烧坏电流表
②演示：先用大量程，后用小量程。体会指针偏角的大小
如果不能预知电流大小时，则应试触（用大量程）
观察偏转幅度，若在小量程范围之内，应选择小量程。为什么？
（3）必须正确选择量程。
二、电流表
用电流表测量灯泡的电流
《电流的测量》学习评价表
评价指标
权重
得分
总分
电路连接习惯：连接电路时，开关断开。
2
连接电流表：电流表与被测用电器串联。
2
选择电流表量程：先用大量程“试触”，再根据实际情况选择量程。
2
读出电流表示数：数值+单位。
2
实验结束后整理器材。
2
判断
×
√
×
（
）
（
）
（
）
问题诊断
电流表的正负极接线柱接反
问题：
。
如果开关断开，问题：
。
电流表的指针没有调零
问题诊断
电流表的量程选择过小
问题：
。
容易损坏电流表
问题诊断
电流表的量程选择过大
问题：
。
读数不精准
电流
的强弱
电流
的测量
课堂小结
0~0.6
A
0.02
A
量
程
小格数
分度值
16
读
数
16×0.02A=0.32A
1、以下电路中，电流表连接方法正确的是（
）
A
A
A
A
B
A
A
C
D
练一练
　　2．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5
A），并画出电路图。
L2
L1
S
L2
L1
A
　　3．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
　　4．开关控制
，电流表A1
测
的电流，电流表A2
测
的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
