17.4-2：动态电路分析 同步习题-2021-2022学年人教版九年级物理（含答案）

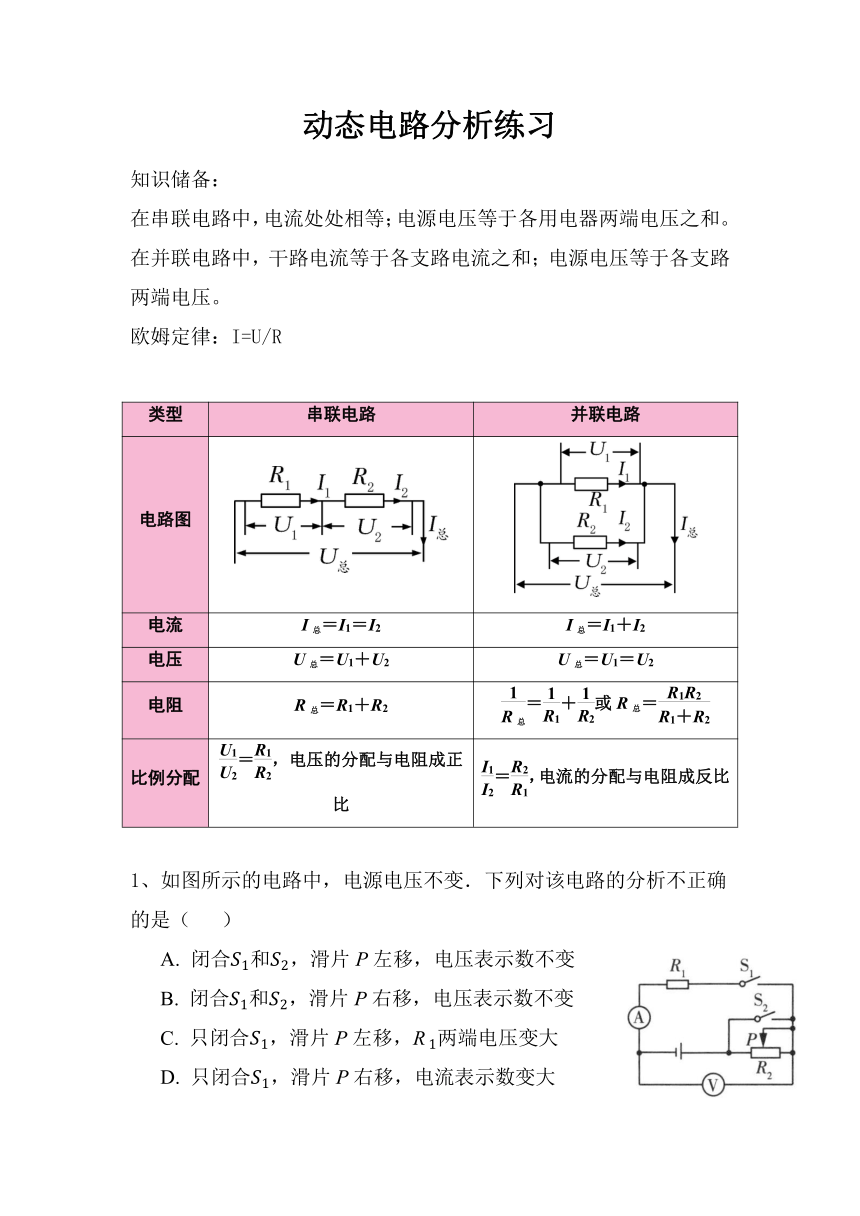

动态电路分析练习
知识储备：
在串联电路中，电流处处相等；电源电压等于各用电器两端电压之和。
在并联电路中，干路电流等于各支路电流之和；电源电压等于各支路两端电压。
欧姆定律：I=U/R
类型
串联电路
并联电路
电路图
电流
I总＝I1＝I2
I总＝I1＋I2
电压
U总＝U1＋U2
U总＝U1＝U2
电阻
R总＝R1＋R2
＝＋或R总＝
比例分配
＝，电压的分配与电阻成正比
＝，电流的分配与电阻成反比
1、如图所示的电路中，电源电压不变．下列对该电路的分析不正确的是（
）
A.
闭合和，滑片P左移，电压表示数不变
B.
闭合和，滑片P右移，电压表示数不变
C.
只闭合，滑片P左移，R两端电压变大
D.
只闭合，滑片P右移，电流表示数变大

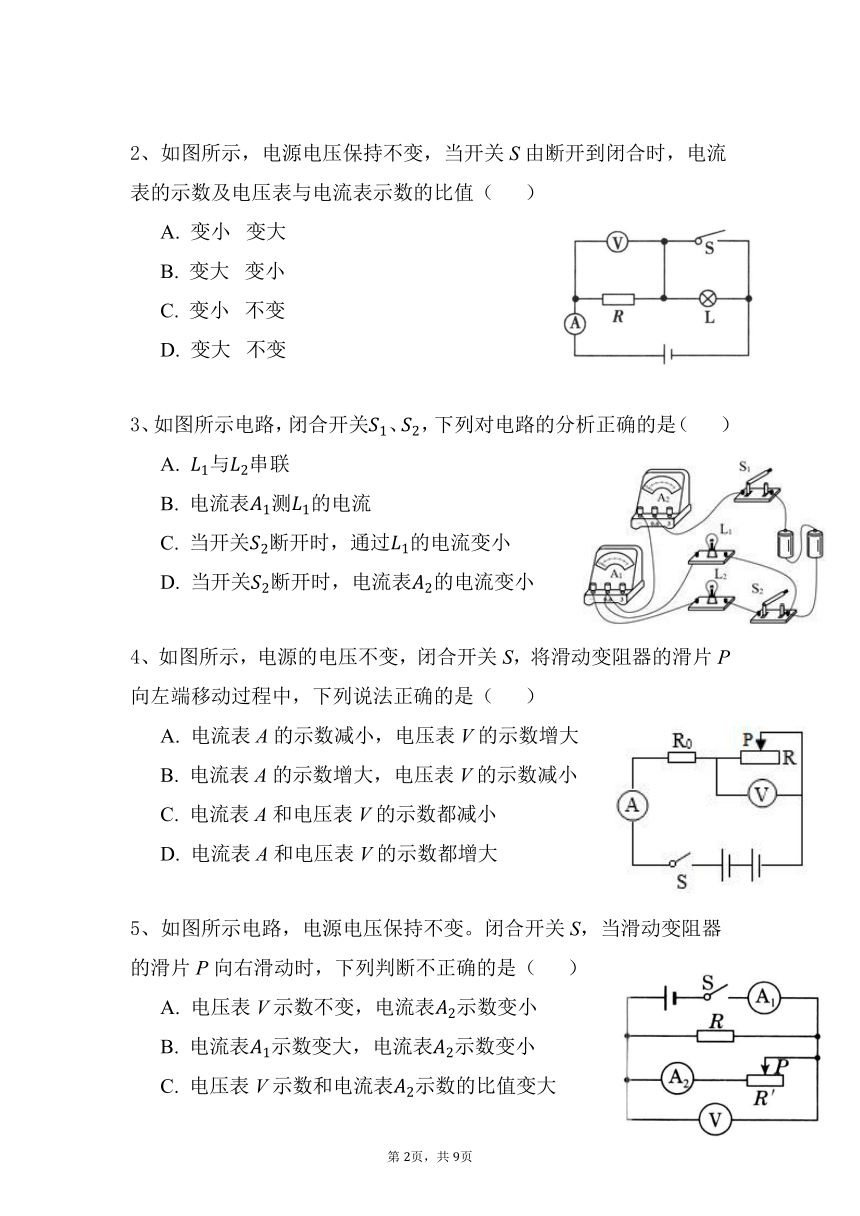

2、如图所示，电源电压保持不变，当开关S由断开到闭合时，电流表的示数及电压表与电流表示数的比值（
）
A.
变小?
变大
B.
变大?
变小
C.
变小?
不变
D.
变大?
不变
3、如图所示电路，闭合开关、，下列对电路的分析正确的是（
）
A.
与串联
B.
电流表测的电流
C.
当开关断开时，通过的电流变小
D.
当开关断开时，电流表的电流变小
4、如图所示，电源的电压不变，闭合开关S，将滑动变阻器的滑片P向左端移动过程中，下列说法正确的是（
）
A.
电流表A的示数减小，电压表V的示数增大
B.
电流表A的示数增大，电压表V的示数减小
C.
电流表A和电压表V的示数都减小
D.
电流表A和电压表V的示数都增大

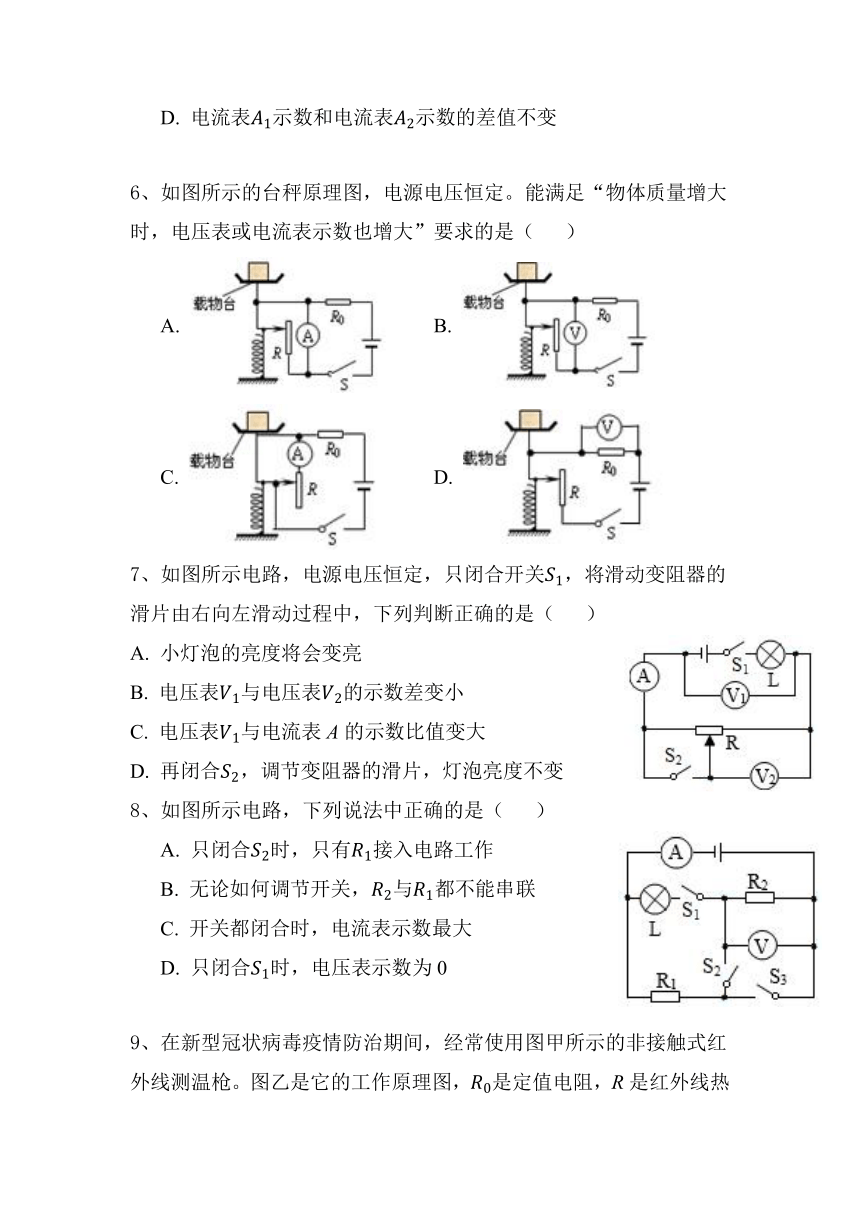

5、如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断不正确的是（
）
A.
电压表V示数不变，电流表示数变小
B.
电流表示数变大，电流表示数变小
C.
电压表V示数和电流表示数的比值变大
D.
电流表示数和电流表示数的差值不变
6、如图所示的台秤原理图，电源电压恒定。能满足“物体质量增大时，电压表或电流表示数也增大”要求的是（
）
A.
B.
C.
D.
7、如图所示电路，电源电压恒定，只闭合开关，将滑动变阻器的滑片由右向左滑动过程中，下列判断正确的是（
）
A.
小灯泡的亮度将会变亮
B.
电压表与电压表的示数差变小
C.
电压表与电流表A的示数比值变大
D.
再闭合，调节变阻器的滑片，灯泡亮度不变
8、如图所示电路，下列说法中正确的是（
）
A.
只闭合时，只有接入电路工作
B.
无论如何调节开关，与都不能串联
C.
开关都闭合时，电流表示数最大
D.
只闭合时，电压表示数为0

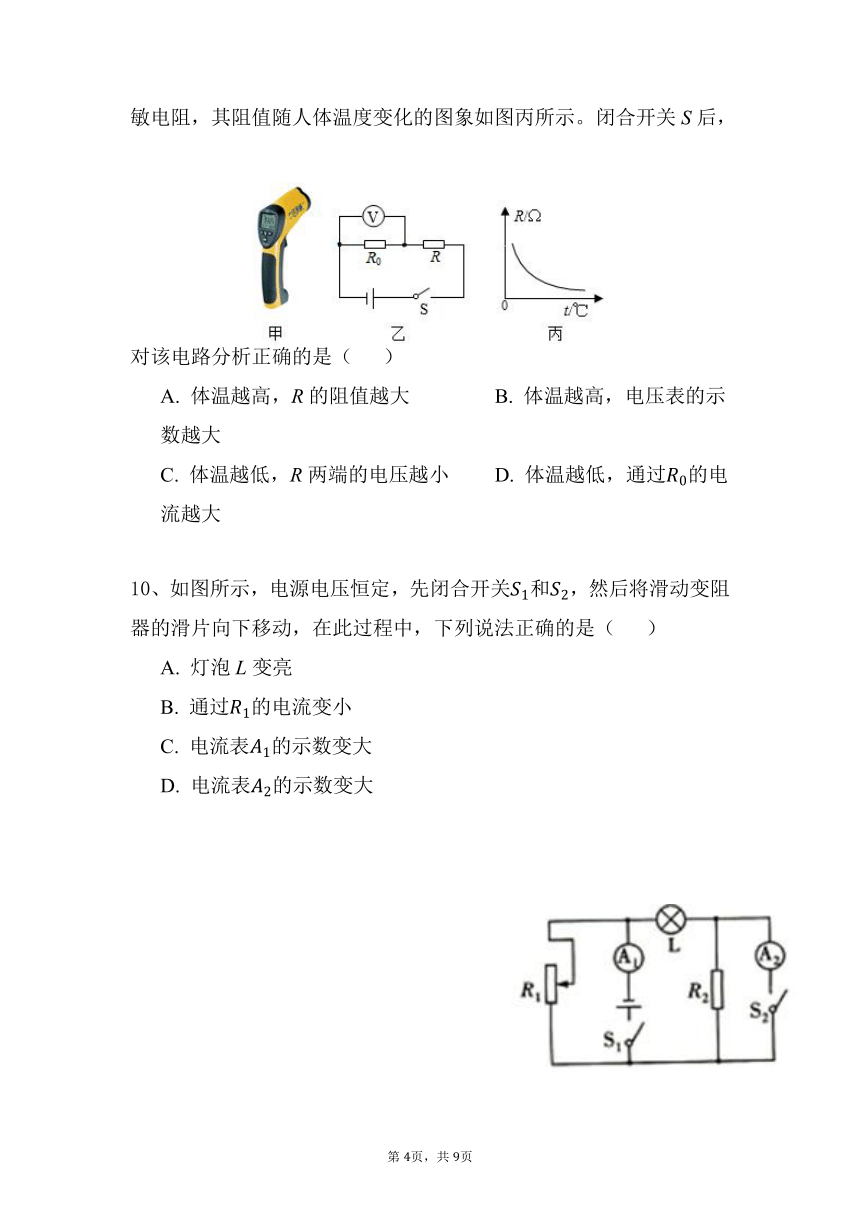

9、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（
）
A.
体温越高，R的阻值越大
B.
体温越高，电压表的示数越大
C.
体温越低，R两端的电压越小
D.
体温越低，通过的电流越大
10、如图所示，电源电压恒定，先闭合开关和，然后将滑动变阻器的滑片向下移动，在此过程中，下列说法正确的是（
）
A.
灯泡L变亮
B.
通过的电流变小
C.
电流表的示数变大
D.
电流表的示数变大
答案和解析
1.【答案】D
【解析】【解题思路】?
闭合和时，电路为的简单电路，电压表测电源的电压，电流表测电路中的电流，因滑动变阻器被短路，所以，滑片P移动对电路没有影响，电压表示数不变，故A、B正确；只闭合时，与部分串联，滑片P左移时，滑动变阻器接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，阻值不变，故两端电压变大，故C正确；同理可知，滑片P右移时，滑动变阻器接入电路中的电阻变大，电路中的总电阻变大，电路中的电流变小，即电流表示数变小，故D错误．
2.【答案】D
【解析】【解题思路】?
当开关断开时，灯泡L与电阻R串联，电压表测量电阻R两端的电压，电流表测量电路中的电流；当开关S闭合时，灯泡L被短路，只有R工作，电压表测量电阻两端的电压，电流表测量电路中的电流，此时电路中的总电阻变小，根据可知电路中电流变大，即电流表的示数变大；因为开关S断开与闭合两种情况下，电压表与电流表示数之比均为定值电阻R的阻值，所以两种情况下电压表与电流表示数的比值不变．
3.【答案】D
【解析】
【分析】
本题考查了学生对动态电路的掌握情况，分析电流的路径，判断串并联是解决很多电路问题的基础。
这是一个并联电路，、、三个元件在同一支路上，单独在一个支路上，在干路上，然后根据并联电路的电流规律分析。
【解答】
A.、、三个元件在同一支路上，单独在一个支路上，所以是并联电路，故A错误；
B.、在同一支路上，所以是测电流，故B错误；
C.当开关断开时，所在支路断路，电流变为0，而所在支路电流不受影响，故C错误；
D.当开关断开时，所在支路断路，电流变为0，而所在支路电流不受影响，所以干路电流变小，测干路电流，因此电流表的示数变小，故D正确。
故选D。??
4.【答案】B
【解析】
【分析】
本题考查了电路的动态分析，涉及到欧姆定律和滑动变阻器的使用，是一道较为简单的应用题。
由电路图可知，与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路电压的规律可知滑动变阻器两端的电压变化情况。
【解答】
由电路图可知，与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
当滑动变阻器滑片P向左端移动过程中，接入电路中的电阻变小，电路中的总电阻变小，
因为，电源电压不变，所以电路中的电流增大，即电流表的示数增大，
因为，所以两端的电压增大，根据串联电路电压的规律可知，电源电压不变，两端的电压增大，所以滑动变阻器两端的电压减小，故电压表的示数减小。
故B正确，ACD错误。
故选B。??
5.【答案】B
【解析】图中电路是并联电路，电压表测的是电源电压，故其示数不变。当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，由公式知通过滑动变阻器的电流会变小，即电流表的示数会变小；又知通过定值电阻R的电流不变，由并联电路中电流规律知干路上电流会变小，即电流表的示数会变小。在滑动变阻器滑片P向右移动的过程中，滑动变阻器连入电路的阻值变大，而电压表V示数和电流表示数的比值等于滑动变阻器连入电路的阻值。电流表示数和电流表示数的差值等于通过定值电阻R的电流，保持不变。
6.【答案】D
【解析】
【分析】
本题考查了串联电路的特点和欧姆定律的应用，关键是明确电路结构以及仪表测量的对象。
分析电路结构，根据电压表和电流表测量的对象以及电路的特点，根据欧姆定律分析仪表示数的变化。
【解答】
A.根据电路图可知，电流表与滑动变阻器并联，将滑动变阻器短路，因此移动滑片的位置，电流表示数不变化；故A不符合题意；
B.根据电路图可知，电压表与滑动变阻器并联，物体质量增大时，滑片下移，滑动变阻器接入电路的电阻减小，根据串联分压的知识可知，滑动变阻器分得的电压减小，故电压表示数变小；故B不符合题意；
C.根据电路图可知，电流表、定值电阻、滑动变阻器串联在电路中，电流表被短路，因此电流表的示数始终为零，即电流表示不变；故C不符合题意；
D.根据电路图可知，定值电阻、滑动变阻器串联在电路中，电压表测量定值电阻两端电压，物体质量增大时，滑片下移，滑动变阻器接入电路的阻值变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，由可知，定值电阻两端电压变大，即电压表示数变大，故D符合题意。
故选D。??
7.【答案】B
【解析】解：
ABC、只闭合开关，该电路为串联电路，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压，电压表测量滑动变阻器右部分两端的电压；
由于电压表在电路中相当于断路，移动滑片时，滑动变阻器接入电路的电阻不变，总电阻不变，根据欧姆定律可知，电路中的电流不变，即电流表示数不变，灯泡的实际功率不变，灯泡的亮度不变，故A错误；
根据可知，滑动变阻器两端的电压不变，即示数不变；滑动变阻器的滑片由右向左滑动过程中，与电压表并联部分的电阻变大，根据可知，电压表示数变大，所以电压表与电压表的示数差变小，故B正确；
电压表示数不变，电流表A的示数不变，其比值不变，故C错误；
D、再闭合，变阻器左边部分被短路，该电路为串联电路，电流表测量电路中的电流，电压表和测量滑动变阻器两端的电压，调节变阻器的滑片，滑动变阻器接入电路的电阻发生变化，总电阻改变，根据欧姆定律可知，电路中的电流改变，通过灯泡的电流改变，则灯泡的亮度改变，故D错误。
故选：B。
只闭合开关，该电路为串联电路，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压，电压表测量滑动变阻器右部分两端的电压；根据滑片移动的方向判定电路中电阻的变化，根据欧姆定律判定电路中电流的变化和电压表示数的变化；根据通过灯泡电流的变化判定灯泡亮度的变化；
再闭合，调节变阻器的滑片，根据滑动变阻器接入电路阻值的变化判定电路中电流的变化，从而得出灯泡亮度的变化。
本题考查串联电路的规律、欧姆定律公式的运用，关键是电路的正确识别。
8.【答案】C
【解析】解：
AB、由图可知，只闭合时，与串联接入电路，电压表测量两端的电压，电压表有示数，电流表测量电路中的电流，故AB错误；
C、开关都闭合时，该电路为并联电路，灯泡与并联接入电路中，由于并联电路中的总电阻要小于其中的任何一个电阻，所以此时电路的总电阻是最小的，根据欧姆定律可知，管理者红的电流最大，即电流表示数最大，故C正确；
D、只闭合时，与灯泡串联接入电路，电压表测量两端的电压，电压表有示数，故D错误。
故选：C。
只闭合时，该电路为串联电路，电压表测量两端的电压，电流表测量电路中的电流；
根据并联电路电阻的关系和欧姆定律分析电流表示数的大小；
只闭合时，该电路为串联电路，电压表测量两端的电压，此时电压表有示数。
本题考查了电路的辨别、欧姆定律的应用，明确并联电路电阻的特点是解题的关键。
9.【答案】B
【解析】解：由图可知，两个电阻串联，电压表测定电阻两端的电压；
A、体温越高，由图丙知，热敏电阻R的阻值越小，故A错误；
BCD、体温越高，热敏电阻R的阻值减小，由串联分压原理可知，热敏电阻R分得的电压越小，根据串联电路电压的规律，定值电阻两端的电压越大，即电压表示数越大；故B正确；
相反，体温越低，热敏电阻R的阻值越大，总电阻越大，根据欧姆定律可知，电路中的电流越小，即通过的电流越小；由串联分压原理可知，热敏电阻R的电压越大，故CD错误。
故选：B。
由图可知，两电阻串联，电压表测定值电阻两端的电压；由图丙知，体温越高，热敏电阻的阻值越小；由分压原理分析热敏电阻的电压变化，根据串联电路电压的规律确定电压表示数变化，利用欧姆定律可知电路中电流的变化。
本题为动态电路分析题，考查了串联电路的规律及欧姆定律的运用，关键是明确体温越高，热敏电阻的阻值越小。
10.【答案】C
【解析】解：由电路图可知，闭合开关和，L和并联，电流表测干路电流，电流表测灯泡的电流；
AD、因为电源电压不变，并联电路中各支路独立工作、互不影响，所以滑动变阻器的滑片向下移动时，通过L的电流不变，即电流表的示数不变，灯泡的亮度不变，故AD错误；
BC、当滑动变阻器的滑片向下移动时，接入电路中的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流变大，并联电路中干路电流等于各支路电流之和，所以干路电流变大，即电流表的示数变大，故B错误，C正确。
故选：C。
由电路图可知，闭合开关和，L和并联，电流表测干路电流，电流表测灯泡的电流；根据并联电路中各支路独立工作、互不影响可知通过L电流的变化和灯泡的亮度变化；
根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，利用并联电路的电流特点可知干路电流的变化。
本题考查了电路分析，分析电路图得出电路的连接方式和电表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键。
