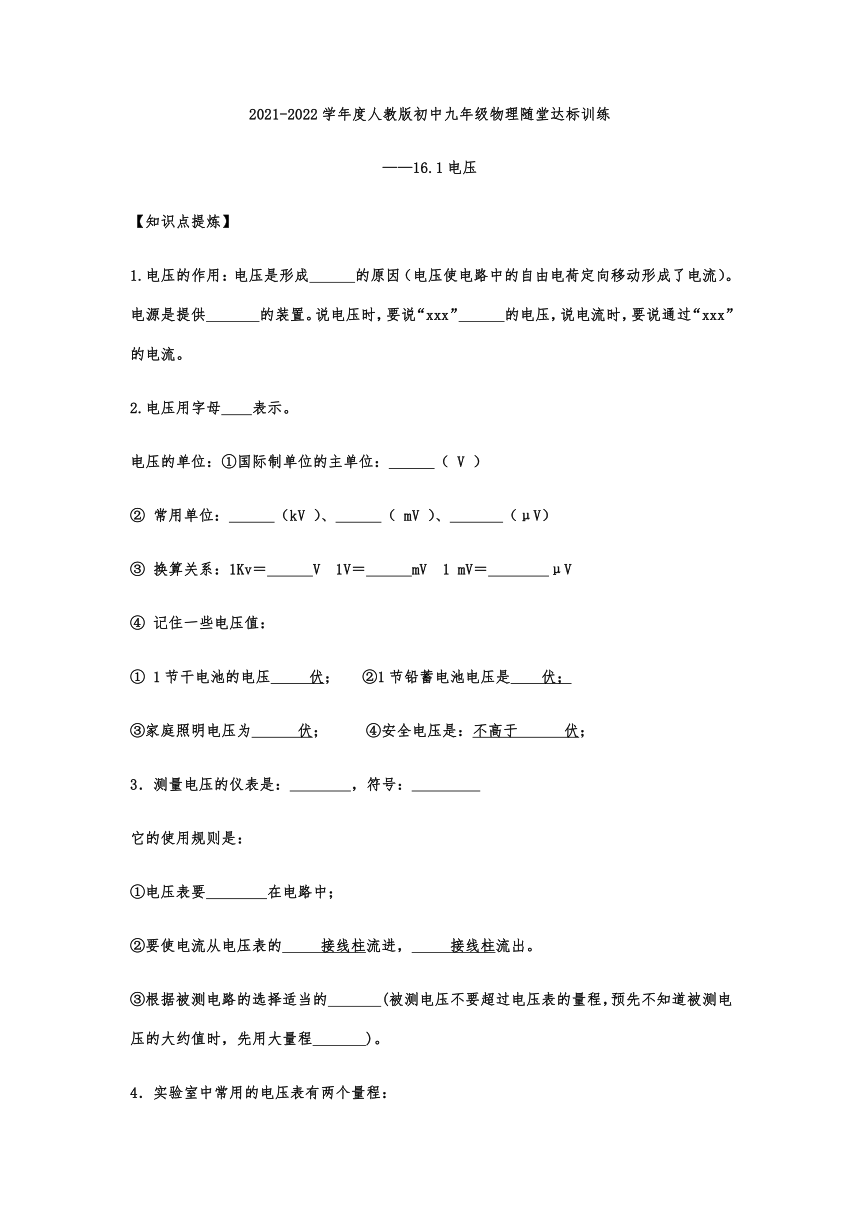

2021-2022学年度人教版初中九年级物理随堂达标训练
——16.1电压
【知识点提炼】
1.电压的作用：电压是形成
的原因（电压使电路中的自由电荷定向移动形成了电流）。电源是提供
的装置。说电压时，要说“xxx”
的电压，说电流时，要说通过“xxx”的电流。
2.电压用字母
表示。
电压的单位：①国际制单位的主单位：
（
V
）
②
常用单位：
（kV
）、
（
mV
）、
（μV）
③
换算关系：1Kv＝
V　1V＝
mV
1
mV＝
μV
④
记住一些电压值：
①
1节干电池的电压
伏；
②1节铅蓄电池电压是
伏；
③家庭照明电压为
伏；
④安全电压是：不高于
伏；
3．测量电压的仪表是：
，符号：
它的使用规则是：
①电压表要
在电路中；
②要使电流从电压表的
接线柱流进，
接线柱流出。
③根据被测电路的选择适当的
(被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程
)。
4．实验室中常用的电压表有两个量程：
①
伏，每小格表示的电压值是
伏；
②
伏，每小格表示的电压值是
伏。
5、电流表、电压表的比较：
【达标训练】
1.关于电流表和电压表的使用，下列说法错误的是（　　）
A.
接入电路时,都应使电流从正接线柱流入,从负接线柱流出
B.
两表都不能将两接线柱直接接到电源的两极上
C.
若有两个量程,一般都先用大量程“试触”
D.
使用前都应检查指针是否指零
2．（2021乐东模拟改编）下列说法中，与实际生活相符的是（　　）
A．常用智能手机供电电压220V
B．家庭电路的电压为110V
C．家用手电筒正常工作时的电流约为200A
D．人体的安全电压是不高于36V

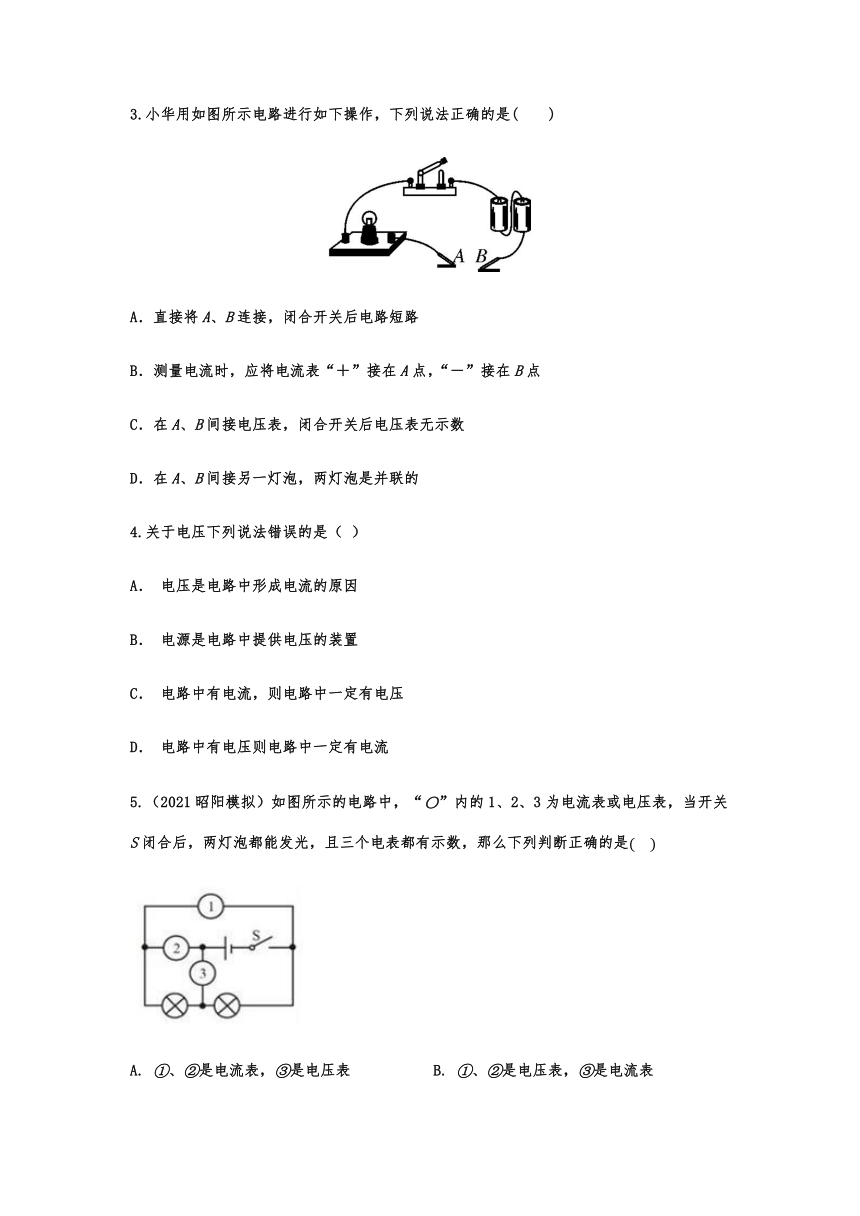

3.小华用如图所示电路进行如下操作，下列说法正确的是(　　)
A．直接将A、B连接，闭合开关后电路短路
B．测量电流时，应将电流表“＋”接在A点，“－”接在B点
C．在A、B间接电压表，闭合开关后电压表无示数
D．在A、B间接另一灯泡，两灯泡是并联的
4.关于电压下列说法错误的是（
）
A．
电压是电路中形成电流的原因
B．
电源是电路中提供电压的装置
C．
电路中有电流，则电路中一定有电压
D．
电路中有电压则电路中一定有电流
5.（2021昭阳模拟）如图所示的电路中，“”内的1、2、3为电流表或电压表，当开关S闭合后，两灯泡都能发光，且三个电表都有示数，那么下列判断正确的是
A.
、是电流表，是电压表
B.
、是电压表，是电流表
C.
、是电流表，是电压表
D.
是电压表，、是电流表

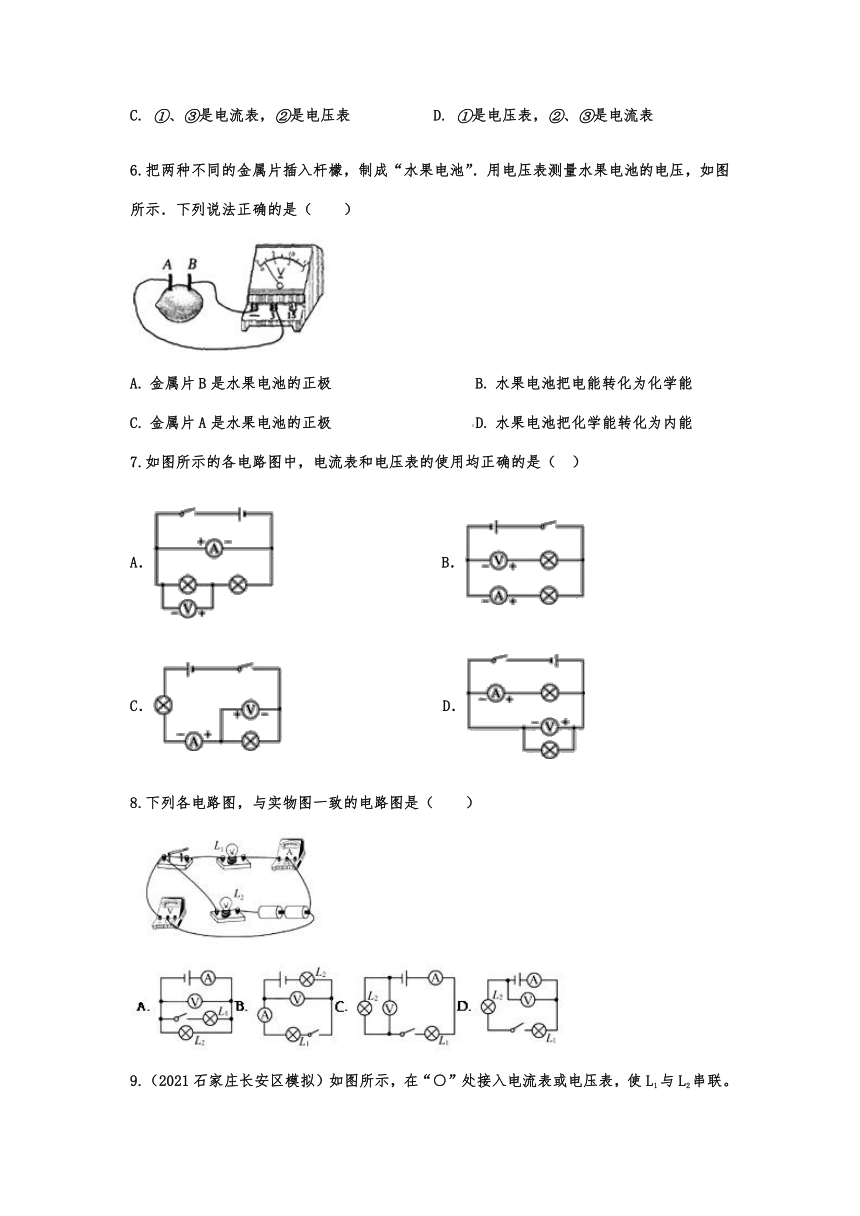

6.把两种不同的金属片插入杆檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示．下列说法正确的是（　　）
A.?金属片B是水果电池的正极??????????????????????????????????B.?水果电池把电能转化为化学能
C.?金属片A是水果电池的正极?????????????????????????????????D.?水果电池把化学能转化为内能
7.如图所示的各电路图中，电流表和电压表的使用均正确的是（
）
A．
B．
C．
D．
8.下列各电路图，与实物图一致的电路图是（　　）

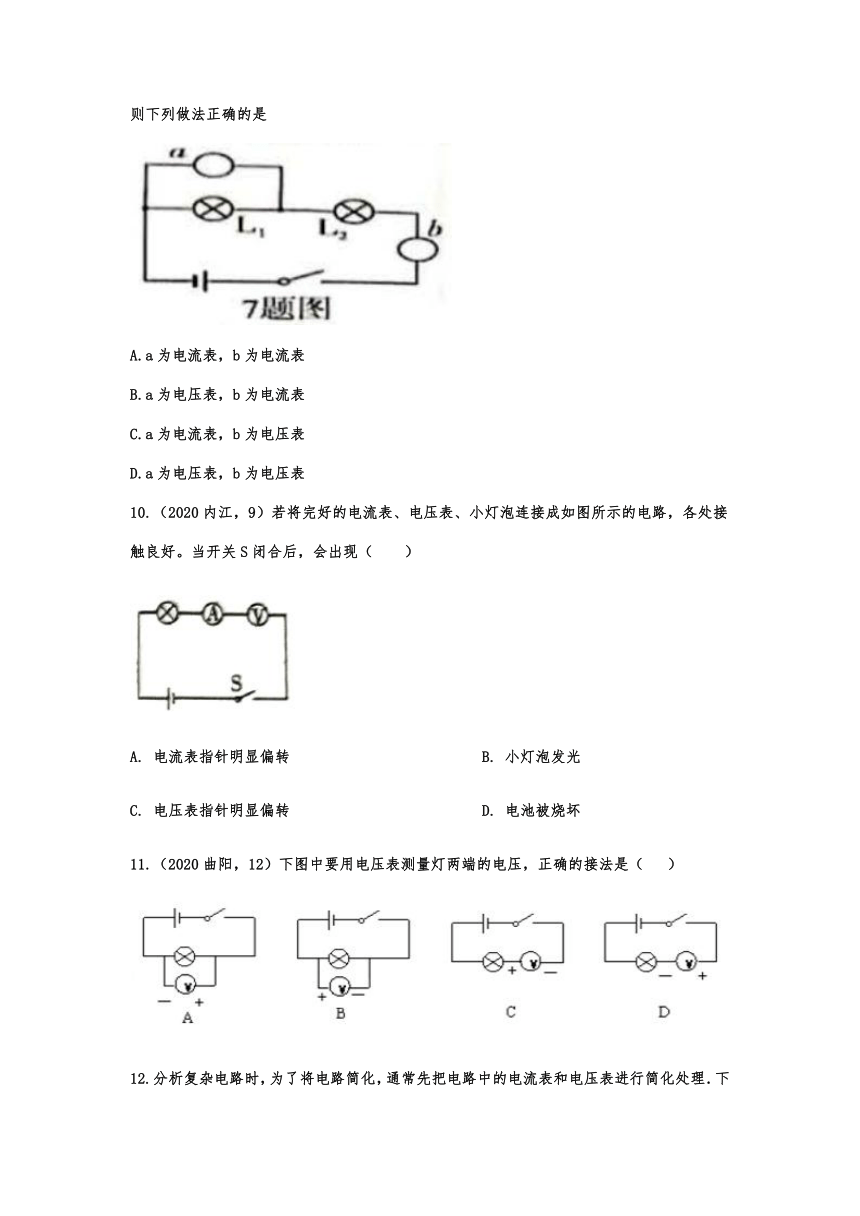

9.（2021石家庄长安区模拟）如图所示，在“○”处接入电流表或电压表，使L1与L2串联。则下列做法正确的是
A.a为电流表，b为电流表
B.a为电压表，b为电流表
C.a为电流表，b为电压表
D.a为电压表，b为电压表
10.（2020内江，9）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）
A.
电流表指针明显偏转
B.
小灯泡发光
C.
电压表指针明显偏转
D.
电池被烧坏
11.（2020曲阳，12）下图中要用电压表测量灯两端的电压，正确的接法是（　
）
12.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（
）
A．
把电流表看成是断路的
B．
把电流表看成是一个绝缘体
C．
把电压表看成是断路的
D．
把电压表看成是一根导线
13.电压的单位：???
（1）在国际单位制中，电压的单位是________，简称________，符号是________．???
（2）电压的单位中，比“伏”大的单位还有________，比伏小的单位还有________、________．???
（3）换算关系：1kV=________V；1V=________mV．
14.电视信号在天线上感应的电压约为0.1mV，合
______
V．经验证明只有
______
的电压对人体来说是安全的．家庭电路的电压为
______
V．
15.（2021江西模拟）语言复读机工作时需要的电源，则需要将_____节干电池串联起来，人体安全电压为_____，家里电灯与风扇之间是_____连接的（填“串联”或“并联”）。
16.如图所示，甲、乙是电流表或电压表．当开关S闭合后，要使电阻R1、R2并联，则甲表是________，乙表是________．
17.（2021孟津模拟）意大利物理学家伏特将若干浸在酸溶液中的锌板、铜板和布片重复多层，堆成柱状，制作出能产生连续电流的“伏特电堆”，为以后的电学研究奠定了坚实的基础。“伏特电堆”是将?
?
??能转化为电能的装置。为了纪念伏特的贡献，人们将他的名字作为?
??
??（填物理量）的单位。
18.（2021泰安六中模拟）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的　
　极，电池的电压为　
　V．
19．（2021广东模拟）如图甲所示，木块长度是　
　cm，如图乙所示，电压表的示数是　
　V．用天平测物体质量，当天平再次平衡时，天平右盘内所放砝码和游码在标尺上的位置如图丙所示，则天平左盘中被测物体质量是　
　g。
20.（2021张家界模拟）教室里的电灯与电脑是________联的。小明将铜片、锌片插入土豆，制成土豆电池．如图甲所示，闭合开关S1，发光二极管发光。为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关S2，发现电压表的指针向左偏转，则铜片是土豆电池的________极．
21.（2021眉山模拟）如图所示的电路中，电源电压保持不变，闭合开关S，一段时间后，灯泡L突然熄灭，电路中只有一处故障且只发生在灯泡L或电阻R处．为了检测故障，将一完好的检测灯泡L′并联在灯泡L两端，观察到检测灯泡L′也不发光．电路中可能存在的故障是________________．若将检测灯泡L′重新并联到电阻R两端，能否根据灯泡的发光情况判断出故障？请判断并说明理由：________________________________________________.
22．（2020湘西，22）请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要求电压表选用3V的量程。
23.通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池﹣﹣伏打电池．在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极．请你帮他设计实验并进行判断．
（1）写出你选用的实验仪器：________．
（2）简述操作方法、实验现象和结论：________________________．
2021-2022学年度人教版初中九年级物理随堂达标训练
——16.1电压参考答案
【知识点提炼】
1.电压的作用：电压是形成
的原因（电压使电路中的自由电荷定向移动形成了电流）。电源是提供
的装置。说电压时，要说“xxx”
的电压，说电流时，要说通过“xxx”的电流。
【答案】电流；电压；两端。
2.电压用字母
表示。
电压的单位：①国际制单位的主单位：
（
V
）
②
常用单位：
（kV
）、
（
mV
）、
（μV）
③
换算关系：1Kv＝
V　1V＝
mV
1
mV＝
μV
④
记住一些电压值：
①
1节干电池的电压
伏；
②1节铅蓄电池电压是
伏；
③家庭照明电压为
伏；
④安全电压是：不高于
伏；
【答案】U
；伏特；千伏；毫伏；微伏；1000
；1000；1000；1.5；2
；220；36。
3．测量电压的仪表是：
，符号：
它的使用规则是：
①电压表要
在电路中；
②要使电流从电压表的
接线柱流进，
接线柱流出。
③根据被测电路的选择适当的
(被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程
)。
【答案】电压表；；并联；正；负；量程；试触。
4．实验室中常用的电压表有两个量程：
①
伏，每小格表示的电压值是
伏；
②
伏，每小格表示的电压值是
伏。
【答案】0～3；0.1；0～15；0.5
5、电流表、电压表的比较：
【答案】；；串联；并联；不能；能；0-0.6A
0-3A；
0-3V
0-15V；0.2A
1A；1V
5V
；0.02A
0.1A；0.1V
0.5V；很小，几乎为零，相当于导线；很大，相当于开路；调零；读数时看清量程和每大（小）格；电流都要从正接线柱流入，负接线柱流出；不能超过最大测量值。
【达标训练】
1.关于电流表和电压表的使用，下列说法错误的是（　　）
A.
接入电路时,都应使电流从正接线柱流入,从负接线柱流出
B.
两表都不能将两接线柱直接接到电源的两极上
C.
若有两个量程,一般都先用大量程“试触”
D.
使用前都应检查指针是否指零
【答案】B
2．（2021乐东模拟改编）下列说法中，与实际生活相符的是（　　）
A．常用智能手机供电电压220V
B．家庭电路的电压为110V
C．家用手电筒正常工作时的电流约为200A
D．人体的安全电压是不高于36V
【答案】D。
3.小华用如图所示电路进行如下操作，下列说法正确的是(　　)
A．直接将A、B连接，闭合开关后电路短路
B．测量电流时，应将电流表“＋”接在A点，“－”接在B点
C．在A、B间接电压表，闭合开关后电压表无示数
D．在A、B间接另一灯泡，两灯泡是并联的
【答案】B
4.关于电压下列说法错误的是（
）
A．
电压是电路中形成电流的原因
B．
电源是电路中提供电压的装置
C．
电路中有电流，则电路中一定有电压
D．
电路中有电压则电路中一定有电流
【答案】D
5.（2021昭阳模拟）如图所示的电路中，“”内的1、2、3为电流表或电压表，当开关S闭合后，两灯泡都能发光，且三个电表都有示数，那么下列判断正确的是
A.
、是电流表，是电压表
B.
、是电压表，是电流表
C.
、是电流表，是电压表
D.
是电压表，、是电流表
【答案】
C
6.把两种不同的金属片插入杆檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示．下列说法正确的是（　　）
A.?金属片B是水果电池的正极??????????????????????????????????B.?水果电池把电能转化为化学能
C.?金属片A是水果电池的正极?????????????????????????????????D.?水果电池把化学能转化为内能
【答案】
C
7.如图所示的各电路图中，电流表和电压表的使用均正确的是（
）
A．
B．
C．
D．
【答案】D
8.下列各电路图，与实物图一致的电路图是（　　）
【答案】B
9.（2021石家庄长安区模拟）如图所示，在“○”处接入电流表或电压表，使L1与L2串联。则下列做法正确的是
A.a为电流表，b为电流表
B.a为电压表，b为电流表
C.a为电流表，b为电压表
D.a为电压表，b为电压表
【答案】B
10.（2020内江，9）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）
A.
电流表指针明显偏转
B.
小灯泡发光
C.
电压表指针明显偏转
D.
电池被烧坏
【答案】C
11.（2020曲阳，12）下图中要用电压表测量灯两端的电压，正确的接法是（　
）
【答案】B
12.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（
）
A．
把电流表看成是断路的
B．
把电流表看成是一个绝缘体
C．
把电压表看成是断路的
D．
把电压表看成是一根导线
【答案】C
13.电压的单位：???
（1）在国际单位制中，电压的单位是________，简称________，符号是________．???
（2）电压的单位中，比“伏”大的单位还有________，比伏小的单位还有________、________．???
（3）换算关系：1kV=________V；1V=________mV．
【答案】（1）伏特；伏；V
（2）千伏；毫伏；微伏
（3）1000；1000
14.电视信号在天线上感应的电压约为0.1mV，合
______
V．经验证明只有
______
的电压对人体来说是安全的．家庭电路的电压为
______
V．
【答案】10-4；不高于36V；220.
15.（2021江西模拟）语言复读机工作时需要的电源，则需要将_____节干电池串联起来，人体安全电压为_____，家里电灯与风扇之间是_____连接的（填“串联”或“并联”）。
【答案】4
不高于36V
并联
16.如图所示，甲、乙是电流表或电压表．当开关S闭合后，要使电阻R1、R2并联，则甲表是________，乙表是________．
【答案】电压表　电流表
17.（2021孟津模拟）意大利物理学家伏特将若干浸在酸溶液中的锌板、铜板和布片重复多层，堆成柱状，制作出能产生连续电流的“伏特电堆”，为以后的电学研究奠定了坚实的基础。“伏特电堆”是将?
?
??能转化为电能的装置。为了纪念伏特的贡献，人们将他的名字作为?
??
??（填物理量）的单位。
【答案】化学；电压
18.（2021泰安六中模拟）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的　
　极，电池的电压为　
　V．
【答案】负；0.6。
19．（2021广东模拟）如图甲所示，木块长度是　
　cm，如图乙所示，电压表的示数是　
　V．用天平测物体质量，当天平再次平衡时，天平右盘内所放砝码和游码在标尺上的位置如图丙所示，则天平左盘中被测物体质量是　
　g。
【答案】3.40；7.5；27.6。
20.（2021张家界模拟）教室里的电灯与电脑是________联的。小明将铜片、锌片插入土豆，制成土豆电池．如图甲所示，闭合开关S1，发光二极管发光。为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关S2，发现电压表的指针向左偏转，则铜片是土豆电池的________极．
【答案】并联
；
正
21.（2021眉山模拟）如图所示的电路中，电源电压保持不变，闭合开关S，一段时间后，灯泡L突然熄灭，电路中只有一处故障且只发生在灯泡L或电阻R处．为了检测故障，将一完好的检测灯泡L′并联在灯泡L两端，观察到检测灯泡L′也不发光．电路中可能存在的故障是________________．若将检测灯泡L′重新并联到电阻R两端，能否根据灯泡的发光情况判断出故障？请判断并说明理由：________________________________________________.
【答案】电阻R断路或灯泡L被短接　能．若两灯均发光，则电阻R断路；若只有灯泡L′
发光，则灯泡L被短接　
22．（2020湘西，22）请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要求电压表选用3V的量程。
【解答】解：电压表使用的0～3V量程，并联在灯泡两端，电流从正接线柱流入、负接线柱流出。如图所示：
。
23.通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池﹣﹣伏打电池．在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极．请你帮他设计实验并进行判断．
（1）写出你选用的实验仪器：________．
（2）简述操作方法、实验现象和结论：________________________．
【答案】（1）电压表和导线；（2）将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极
