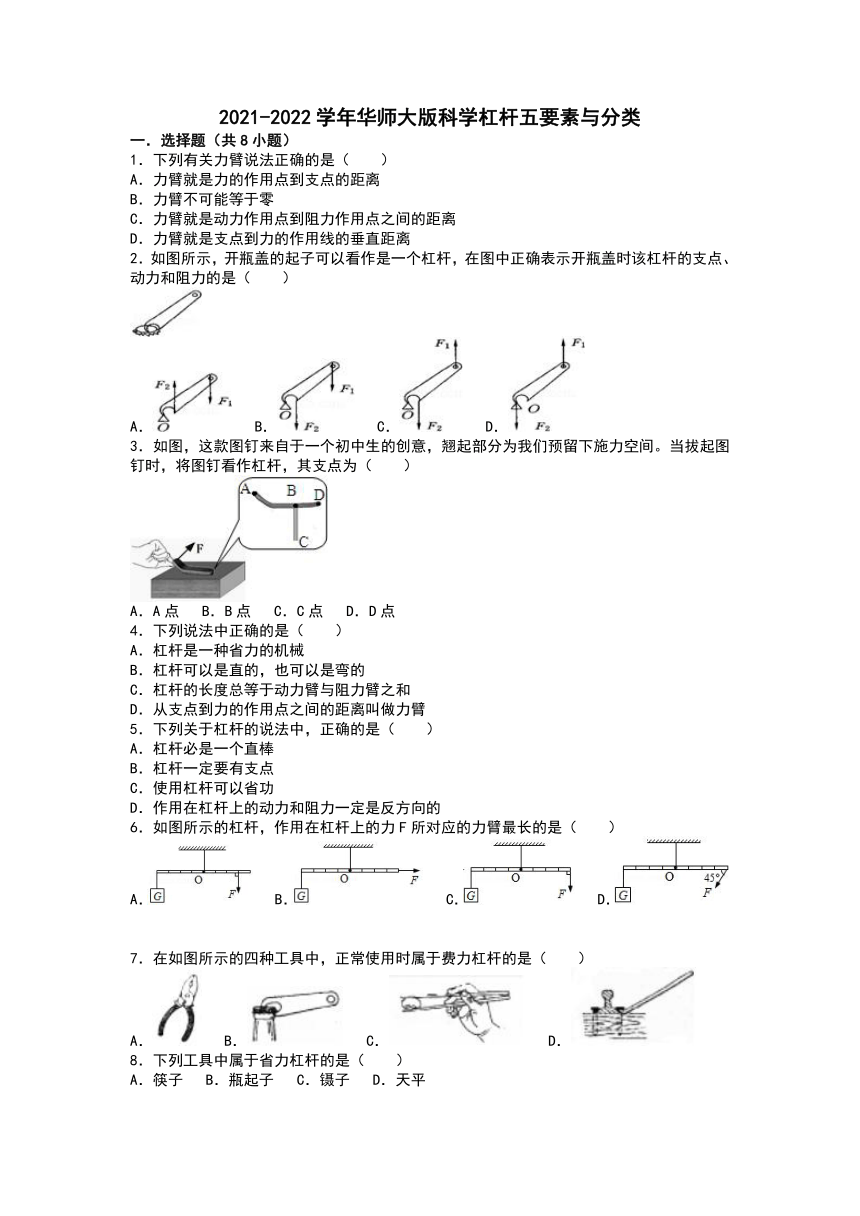

2021-2022学年华师大版科学杠杆五要素与分类
一．选择题（共8小题）
1．下列有关力臂说法正确的是（ ）
A．力臂就是力的作用点到支点的距离
B．力臂不可能等于零
C．力臂就是动力作用点到阻力作用点之间的距离
D．力臂就是支点到力的作用线的垂直距离
2．如图所示，开瓶盖的起子可以看作是一个杠杆，在图中正确表示开瓶盖时该杠杆的支点、动力和阻力的是（ ）
A．
B．
C．
D．
3．如图，这款图钉来自于一个初中生的创意，翘起部分为我们预留下施力空间。当拔起图钉时，将图钉看作杠杆，其支点为（ ）
A．A点
B．B点
C．C点
D．D点
4．下列说法中正确的是（ ）
A．杠杆是一种省力的机械
B．杠杆可以是直的，也可以是弯的
C．杠杆的长度总等于动力臂与阻力臂之和
D．从支点到力的作用点之间的距离叫做力臂
5．下列关于杠杆的说法中，正确的是（ ）
A．杠杆必是一个直棒
B．杠杆一定要有支点
C．使用杠杆可以省功
D．作用在杠杆上的动力和阻力一定是反方向的
6．如图所示的杠杆，作用在杠杆上的力F所对应的力臂最长的是（ ）
A．
B．
C．
D．
7．在如图所示的四种工具中，正常使用时属于费力杠杆的是（ ）
A．
B．
C．
D．
8．下列工具中属于省力杠杆的是（ ）
A．筷子
B．瓶起子
C．镊子
D．天平
二．填空题（共8小题）
9．如图所示，用以O点为支点的杠杆OA提升重物，F是作用在杠杆A端的力。图中线段AD与力F的作用线在一条直线上，且OD⊥AD、BC⊥AD．线段 表示力F的力臂。（选填“BC”、“OD”或“AD”）
10．在地震中，救援队员把滚落在公路上的石块撬起，如图所示，若救援队员在撬棒D点沿DM方向用力撬起石块1，撬棒的支点是 点；若救援队员在撬棒D点沿DN方向用力撬起石块1，撬棒的支点是 点。这两种方式中，沿 （填“DM”或“DN”）方向用力撬起石块比较省力。
11．在图中，力F的力臂L是 。（选填“AB”、“OB”或“OA”）
12．在力的作用下能够绕 转动的硬棒叫杠杆；从 到 的距离叫动力臂。
13．如图所示，OC是以O点为支点的杠杆，F是作用在杠杆C端的力。线段AC与力F的作用线在一条直线上，且OA⊥AC、AB⊥OC．表示力F力臂的是 （选填：“OA”、“AB”或“AC”）。
14．杠杆在我国古代就有了许多巧妙的应用。护城河上安装使用的均匀吊桥ABC（其中B为AC的中心）就是一个杠杆，由图可知它的支点在 （选填A、B、或C）点，吊桥被匀速拉起时，它属于一个 杠杆，在图中画出动力臂L1和阻力G。
15．如图所示是一个指甲刀的示意图，它由三个杠杆ABC、OBD和OED组成，用指甲刀剪指甲时，属于省力杠杆的是 ，属于费力杠杆的是 。
16．如右图中用筷子夹取物品时，筷子相当于一个 杠杆（填“省力”或“费力”），如图中手握在 点（选填A或B）更省力。
三．解答题（共4小题）
17．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥（质地均匀）就是一个杠杆，在图中画出动力F1、动力臂L1和吊桥的重力G。
18．如图所示为建筑工地常用的自卸车示意图，当液压杆A升起时，车厢中的沙子会自动散落的地上。如果车厢部分可视为杠杆，支点应是 点。（选填“A”或“B”）
19．图是使用钓鱼竿的示意图，O为支点，Fl是手对竿的作用力，F2是鱼线对竿的作用力，请在图中画出F1、F2的力臂，钓鱼竿是 杠杆。
20．小科假期和父母去旅游时，在旅游景点看到一种“舂米对”的古代简单机械，其示意图如图，使用这个装置时，人在A端用力把它踩下后立即松脚，B端就会下落，打在石臼内谷物上，从而把谷物打碎，用力将它踩下去的过程中，舂自身的重力是“ ”（填“动力”或“阻力”）．这是一个 （填“省力”或“费力”）杠杆。
2021-2022学年华师大版科学杠杆五要素与分类
参考答案与试题解析
一．选择题（共8小题）
1．D。
2．C。
3．D。
4．B。
5．B。
6．C。
7．C。
8．B。
二．填空题（共8小题）
9．解：由题知，O点为支点，线段AD与力F的作用线在一条直线上，且OD⊥AD，则OD是从支点O到力F作用线的距离，所以，线段OD表示力F的力臂。
故答案为：OD。
10．解：
（1）读图可知，当沿DM方向用力撬石块1时，杠杆围绕A点转动，因此A为这时的支点；同样，当沿DN方向用力撬石块1时，杠杆围绕C点转动，因此C为此时的支点；
（2）当以A为支点时，杠杆的动力臂为AD的长，
当以C为支点时，杠杆的动力臂是从C点到DN的作用线的距离，
显然要比AD要短，因此，沿DM方向（第一种方法）用力撬石块1更省力。
故答案为：A；C；DM。
11．解：由力臂的概念可知，力臂是指从支点到力的作用线的垂直距离，
图中力F的方向水平向左，支点O在最下端，因此，力F的力臂L是OA。
故答案为：OA。
12．解：杠杆是指在力的作用下，绕某一固定点转动的硬棒；
动力臂是指支点到动力作用线的距离。
故答案为
固定点；动力；动力作用线。
13．解：力臂是从支点到力的作用线的距离；已知OA⊥AC、AB⊥OC；
由图可知，OA是从支点O到力F作用线的距离，所以，OA表示力F的力臂。
故答案为：OA。
14．解：如图所示，在拉力的作用下吊桥绕着点C转动，所以它的支点在C点；
在匀速拉起时，它的动力臂大于阻力臂，所以它属于一个省力杠杆；动力作用在A点，方向沿绳子斜向上，过支点C做动力F作用线的垂线段，即为动力臂L1；
阻力为吊桥的重力，作用点在吊桥的重心上，方向竖直向下，过阻力的作用点，沿阻力的方向画一条有向线段，用G表示。如图所示：
故答案为：C；省力；见解答图。
15．解：指甲剪可以看成是由一个撬棒和一个镊子组成：
①撬棒是ABC，以B为支点，动力作用在A上，阻力作用在C上，使用时动力臂大于阻力臂，是省力杠杆；
②镊子是由OBD和OED两个杠杆组成，支点O点，动力作用在E点，阻力作用在D点。使用时动力臂小于阻力臂，是费力杠杆。
故答案为：ABC；OBD、OED。
16．解：用筷子夹取物品时，动力臂小于阻力臂，为费力杠杆；根据杠杆的平衡条件F1L1=F2L2，B点是支点，A点为动力作用点时，动力臂较大，更省力。
故答案为：费力；A。
三．解答题（共4小题）
17．解：使吊桥转动的动力就是人的拉力F1，力臂为l1，在这里，滑轮只起了一个改变力的方向的作用。杠杆的支点在吊桥的右端O．阻碍杠杆转动的阻力就是吊桥自身的重力，其分析是竖直向下的，它的力与力臂如图所示：
18．解：将车厢部分视为杠杆，当液压杆A升起时，车厢绕B点转动（为支点），这样车厢中的沙子会自动散落的地上。
故答案为：B。
19．解：（1）已知支点，从O做F1的垂线就是F1的力臂L1，从O做F2的垂线就是F2的力臂L2，如图所示：
（2）由图可知：动力臂小于阻力臂，钓鱼竿是费力杠杆。
故答案为：费力。
20．解：由图可知杠杆绕着O点转动，舂自身的重力阻碍杠杆转动，所以为阻力；
由于重力的阻力臂大于脚的动力臂，所以为费力杠杆。
故答案为：阻力；费力。
