第3节 眼 凸透镜成像

(共30张PPT)

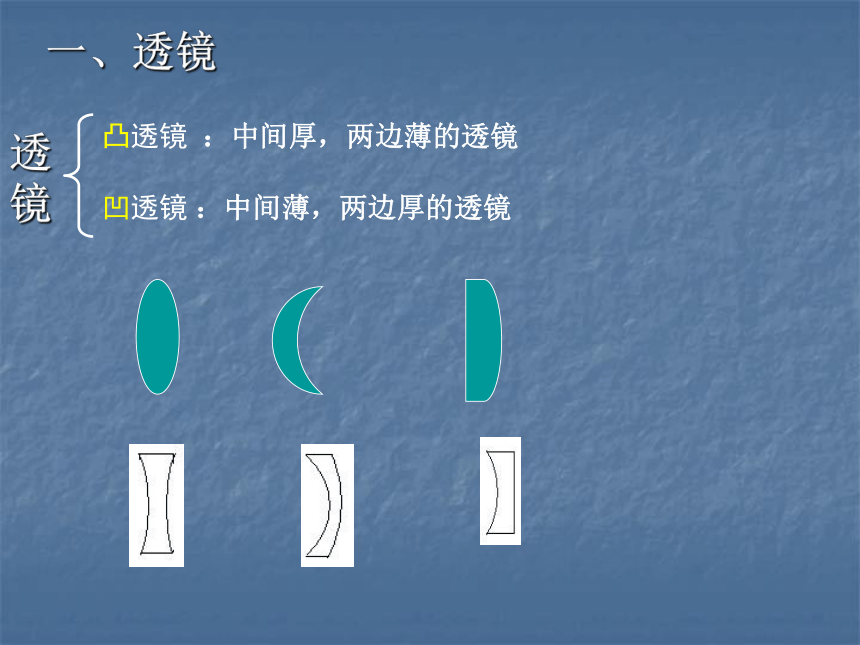

一、透镜
透镜
凸透镜
：中间厚，两边薄的透镜
凹透镜
：中间薄，两边厚的透镜
上面六种透镜中:中央厚边缘薄属凸透镜的是（ ）
中央薄边缘厚属凹透镜的是（ ）

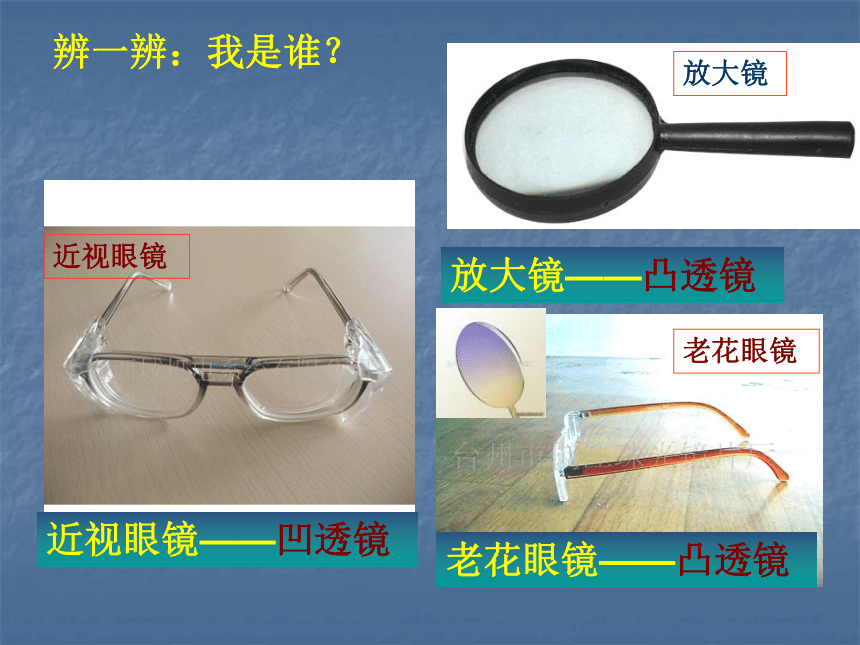

辨一辨：我是谁？
近视眼镜——凹透镜
放大镜——凸透镜
老花眼镜——凸透镜
近视眼镜
老花眼镜
放大镜

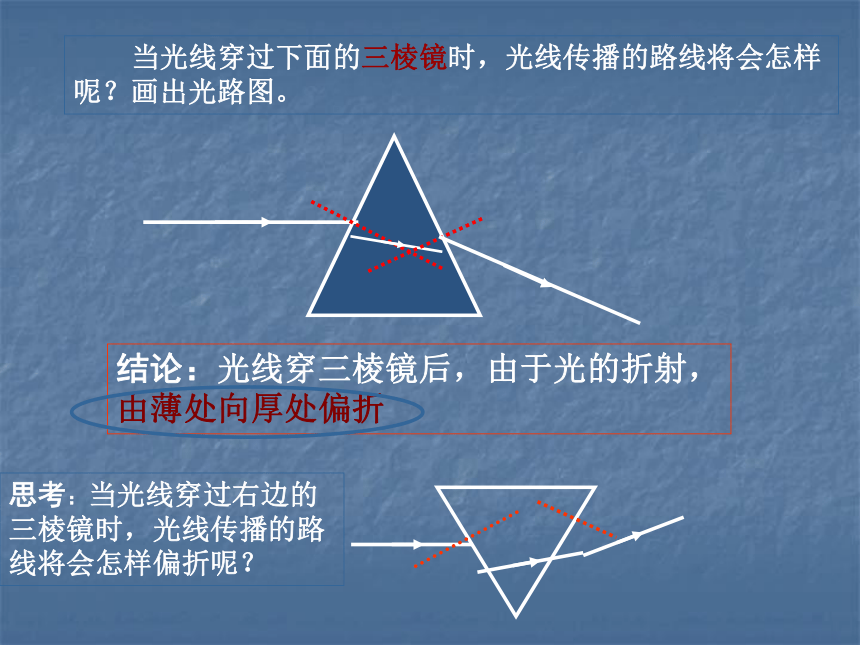

当光线穿过下面的三棱镜时，光线传播的路线将会怎样呢？画出光路图。
结论：光线穿三棱镜后，由于光的折射，由薄处向厚处偏折
思考：当光线穿过右边的三棱镜时，光线传播的路线将会怎样偏折呢？

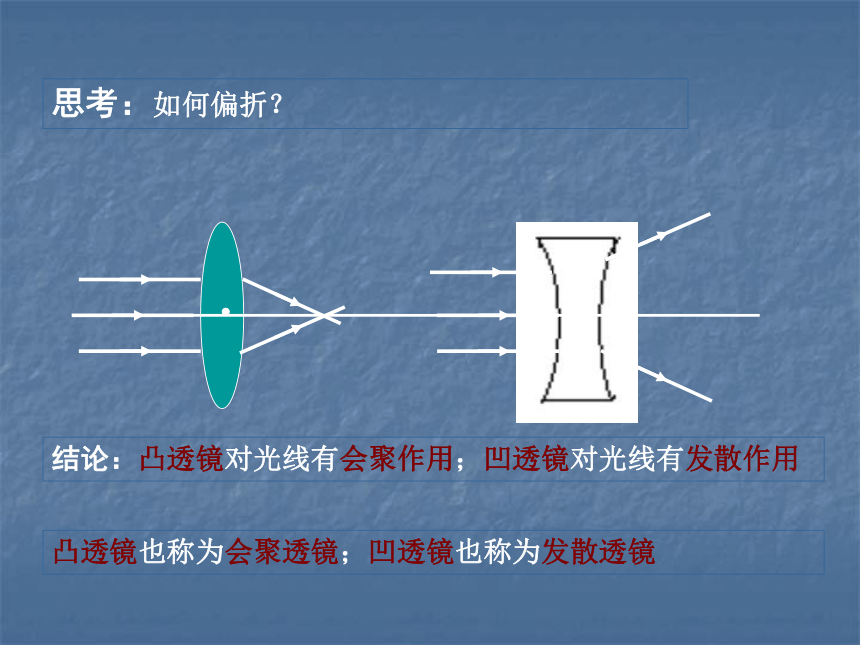

思考：如何偏折？
结论：凸透镜对光线有会聚作用；凹透镜对光线有发散作用
凸透镜也称为会聚透镜；凹透镜也称为发散透镜

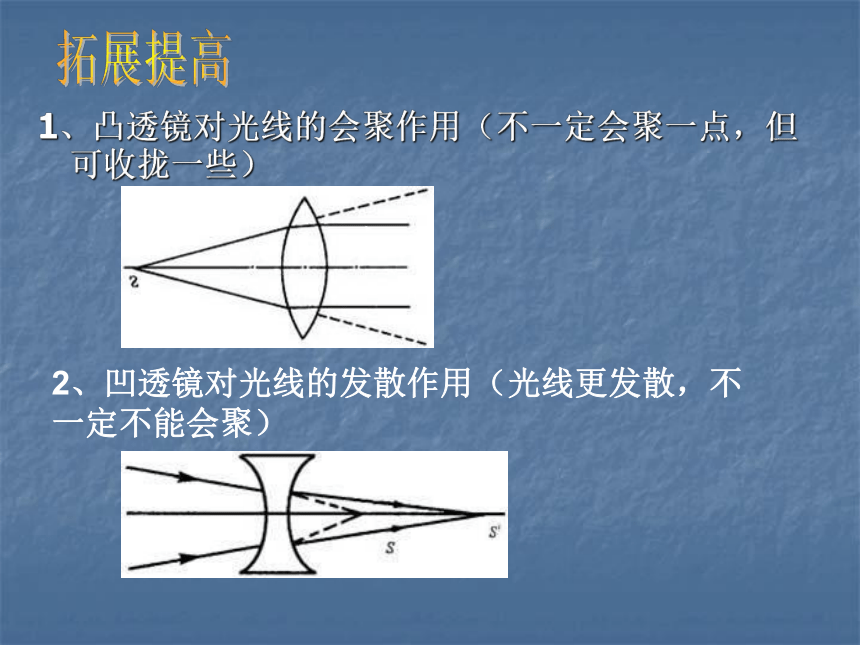

1、凸透镜对光线的会聚作用（不一定会聚一点，但可收拢一些）
2、凹透镜对光线的发散作用（光线更发散，不一定不能会聚）
F

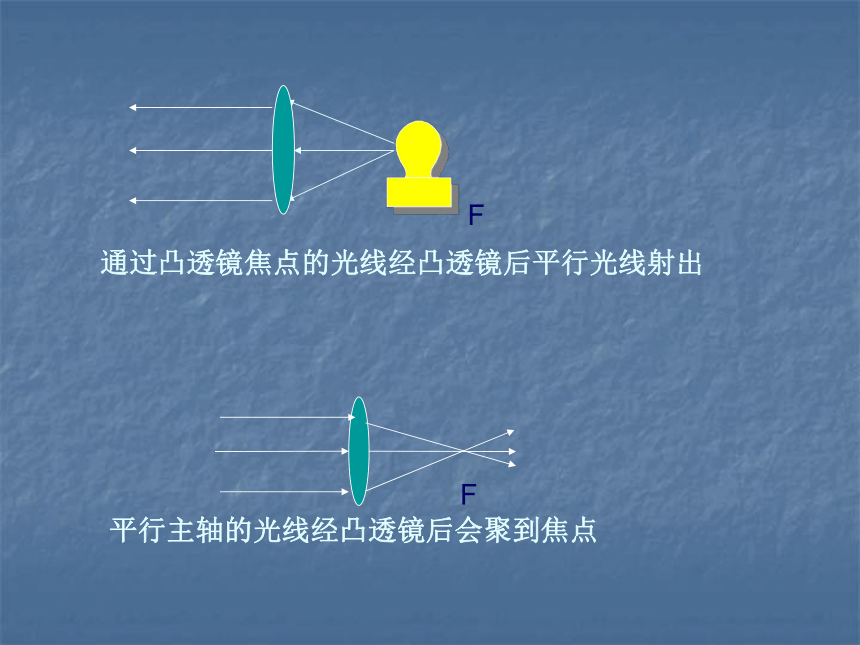

通过凸透镜焦点的光线经凸透镜后平行光线射出
平行主轴的光线经凸透镜后会聚到焦点
F

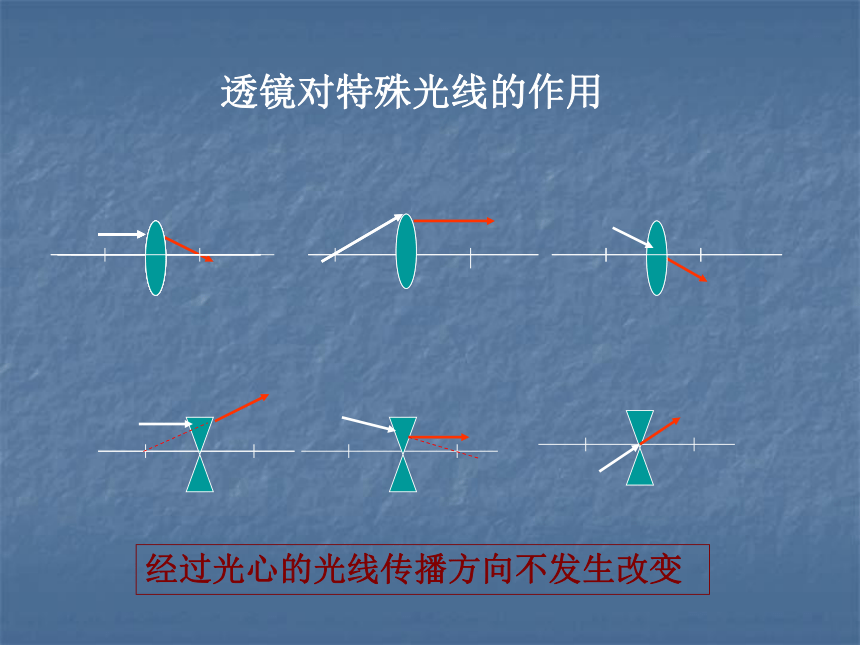

透镜对特殊光线的作用
经过光心的光线传播方向不发生改变
（2）实验前，要先调节烛焰、凸透镜和光屏三者的中心大致在同一高度。
（1）实验器材：
蜡烛、凸透镜、光屏和光具座
实验组数 物距u /cm 像距v /cm 像的性质
正立或倒立 放大或缩小 虚像或实像
1 u>2f
2 u=2f
3 f4 u=f
5 ufv=2f
倒立
缩小
实像
倒立
等大
实像
倒立
放大
实像
v>2f
正立
放大
虚像
v>u，同侧
总结：
①f 处是实像、虚像分界处;
2f 处是放大、缩小分界处.
②实像是倒立的、在异侧；
虚像是正立的，在同侧。
③成实像时，随着物距u变小，像距v变大，像变大。
成虚像时，物距减小时，像距v变小，像变小。
凸透镜成像及应用（1）
2f
☆ u>2f时,在另一侧成倒立、缩小的实像。
●
F
照相机
●
●
☆ f2f
●
●
凸透镜成像及应用（2）
F
F
2F
●
●
幻灯机（或投影仪）
☆ f凸透镜成像及应用（2）
幻灯机（或投影仪）
注意点：为了看到正立的像，幻灯片要倒放
投影仪
凸透镜成像及应用（3）
☆ uf
●
放大镜
●
凸透镜成像及应用（3）
☆ u放大镜
实像 和 虚像
是实际光线相交形成的像，能成像在光屏上
不是实际光线而是其反向延长线相交形成的像，不能成像在光屏上
注意：都能被眼睛看到
凸透镜成像的应用
凸透镜、入射光线、折射光线之间的“知二求一”
⑴知道入射光线和透镜（知道焦点位置）求画折射光线；
F
F
F
F
F
F
F
F
F
F
⑵知道折射光线和透镜（知道焦点位置）求画入射光线
F
F
F
F
F
F
⑶知道折射光线和入射光线求画透镜（方位和焦点等）；
