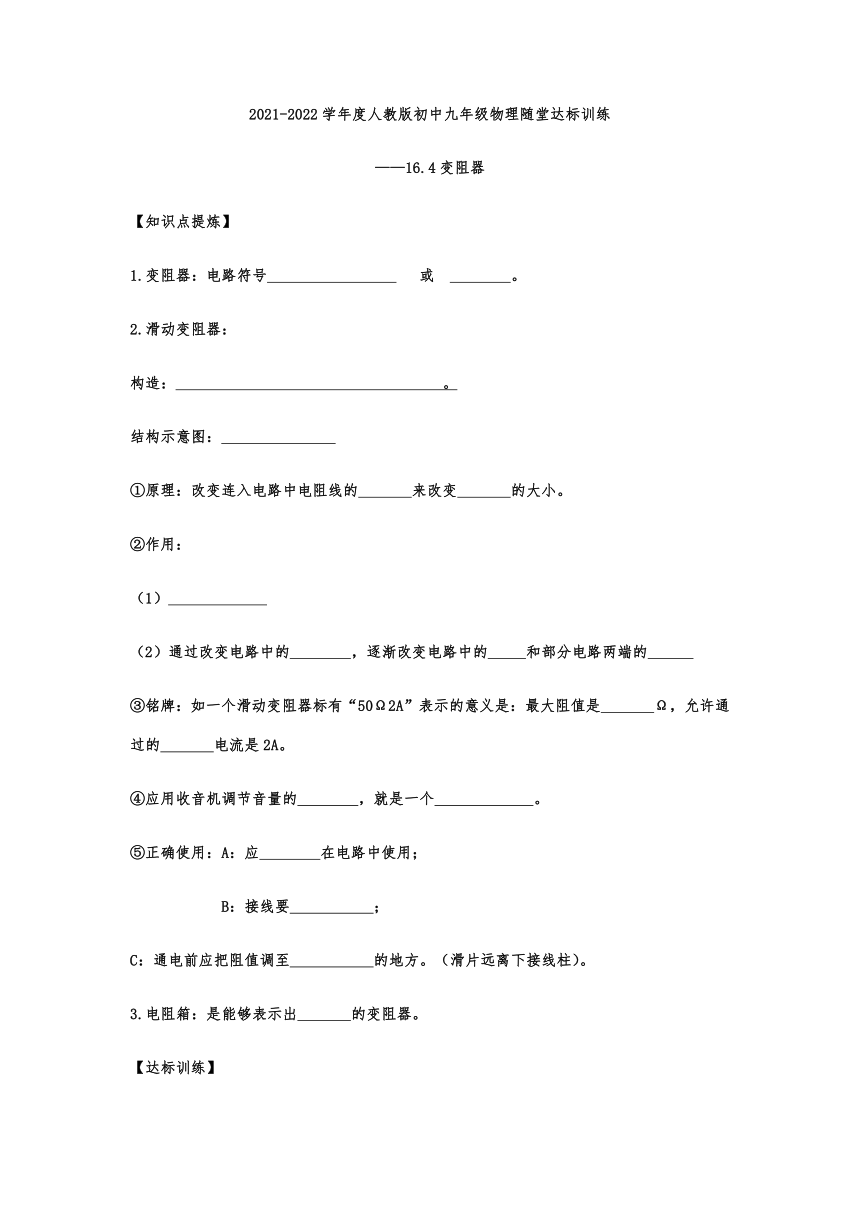

2021-2022学年度人教版初中九年级物理随堂达标训练
——16.4变阻器
【知识点提炼】
1.变阻器:电路符号


2.滑动变阻器:
构造:

结构示意图:
①原理:改变连入电路中电阻线的
来改变
的大小。
②作用:
(1)
(2)通过改变电路中的
,逐渐改变电路中的
和部分电路两端的
③铭牌:如一个滑动变阻器标有“50Ω2A”表示的意义是:最大阻值是
Ω,允许通过的
电流是2A。
④应用收音机调节音量的
,就是一个

⑤正确使用:A:应
在电路中使用;
B:接线要

C:通电前应把阻值调至
的地方。(滑片远离下接线柱)。
3.电阻箱:是能够表示出
的变阻器。
【达标训练】

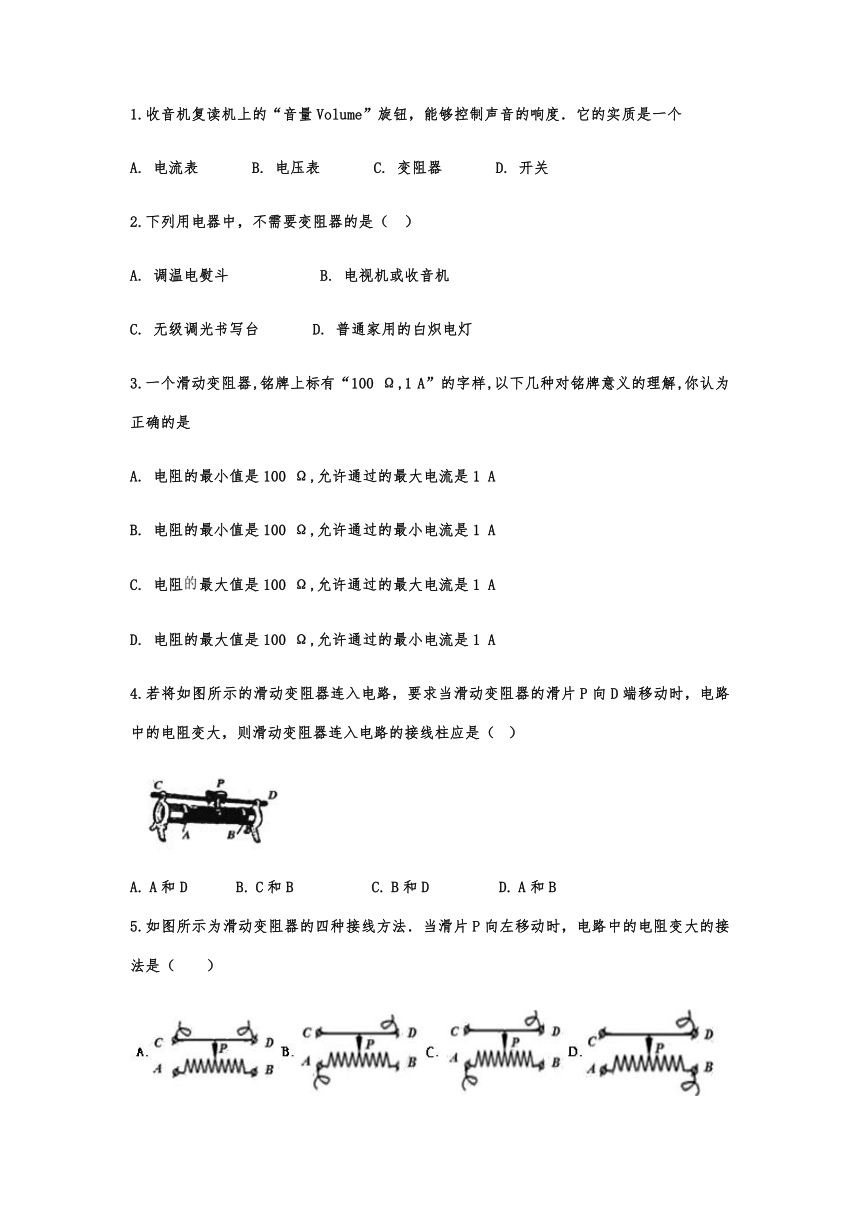

1.收音机复读机上的“音量Volume”旋钮,能够控制声音的响度.它的实质是一个
A.
电流表
B.
电压表
C.
变阻器
D.
开关
2.下列用电器中,不需要变阻器的是(

A.
调温电熨斗
B.
电视机或收音机
C.
无级调光书写台
D.
普通家用的白炽电灯
3.一个滑动变阻器,铭牌上标有“100
Ω,1
A”的字样,以下几种对铭牌意义的理解,你认为正确的是
A.
电阻的最小值是100
Ω,允许通过的最大电流是1
A
B.
电阻的最小值是100
Ω,允许通过的最小电流是1
A
C.
电阻最大值是100
Ω,允许通过的最大电流是1
A
D.
电阻的最大值是100
Ω,允许通过的最小电流是1
A
4.若将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向D端移动时,电路中的电阻变大,则滑动变阻器连入电路的接线柱应是(???)
A.?A和D???????????B.?C和B??????????????????C.?B和D????????????????D.?A和B
5.如图所示为滑动变阻器的四种接线方法.当滑片P向左移动时,电路中的电阻变大的接法是(  )

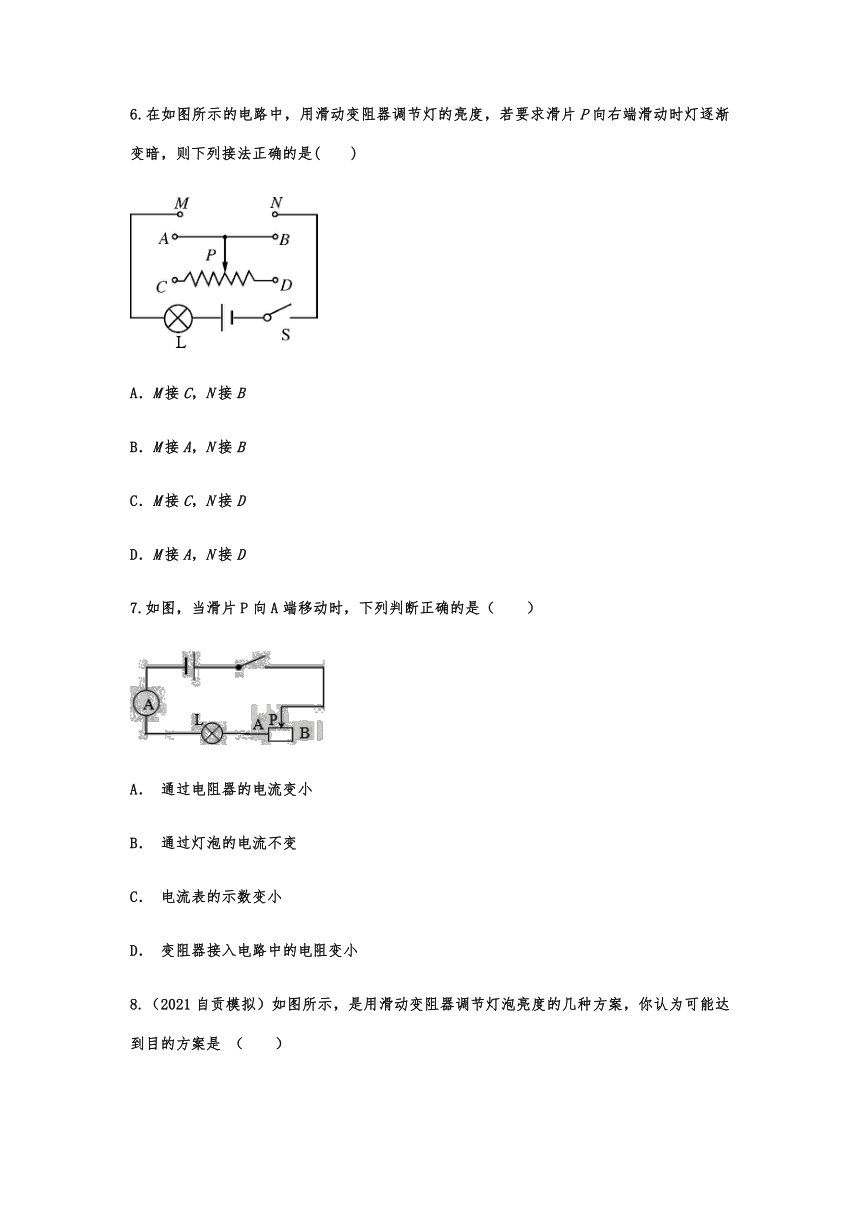

6.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是(  )
A.M接C,N接B
B.M接A,N接B
C.M接C,N接D
D.M接A,N接D
7.如图,当滑片P向A端移动时,下列判断正确的是(  )
A.
通过电阻器的电流变小
B.
通过灯泡的电流不变
C.
电流表的示数变小
D.
变阻器接入电路中的电阻变小
8.(2021自贡模拟)如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的方案是
(  )
A.
B.
C.
D.

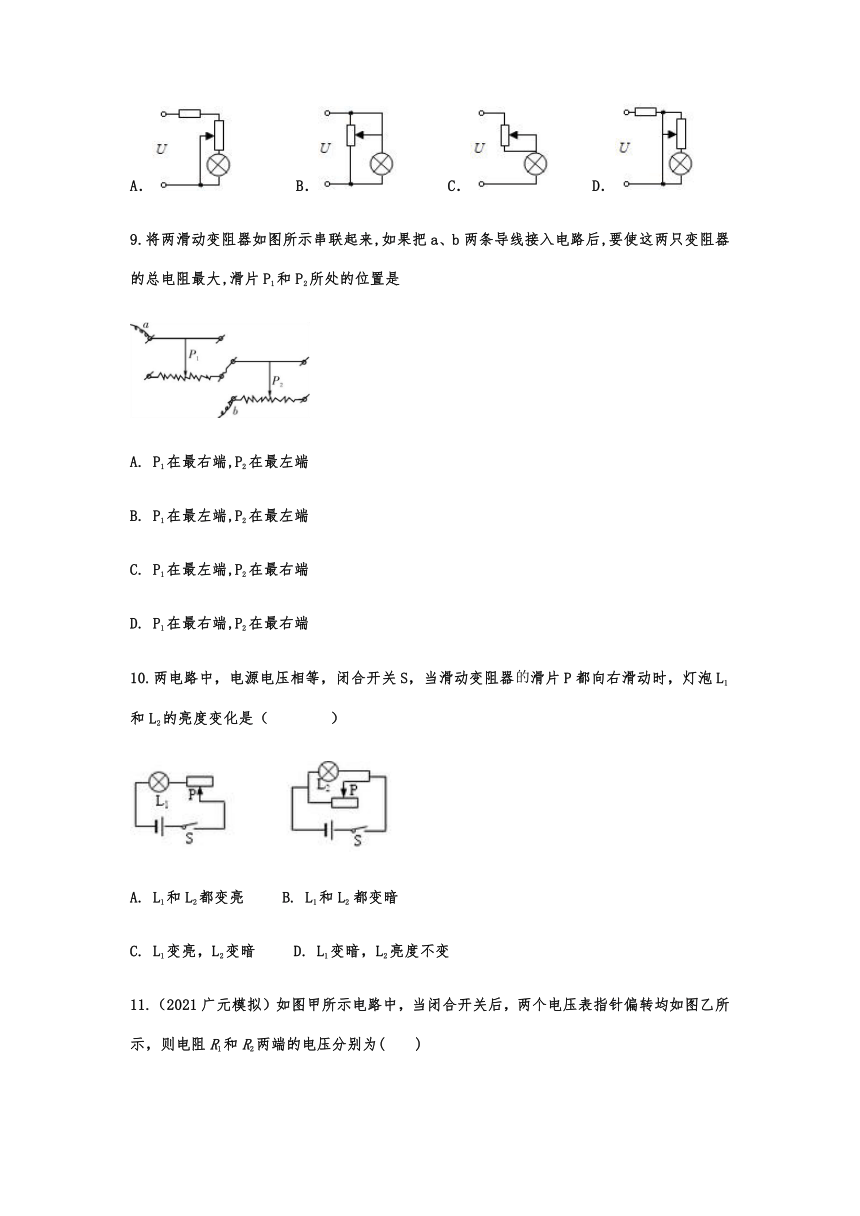

9.将两滑动变阻器如图所示串联起来,如果把a、b两条导线接入电路后,要使这两只变阻器的总电阻最大,滑片P1和P2所处的位置是
A.
P1在最右端,P2在最左端
B.
P1在最左端,P2在最左端
C.
P1在最左端,P2在最右端
D.
P1在最右端,P2在最右端
10.两电路中,电源电压相等,闭合开关S,当滑动变阻器滑片P都向右滑动时,灯泡L1和L2的亮度变化是(

A.
L1和L2都变亮
B.
L1和L2
都变暗
C.
L1变亮,L2变暗
D.
L1变暗,L2亮度不变
11.(2021广元模拟)如图甲所示电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电阻R1和R2两端的电压分别为(  )
A.2.3
V 9.2
V
B.11.5
V 2.3
V
C.2.3
V 11.5
V
D.9.2
V 2.3
V
12.“风力测试仪”的原理如图所示.电源电压恒定不变,L为小灯泡,AB为阻值均匀的电阻丝,闭合开关S,有风时,重物受风力的作用而发生偏转,则下列说法中正确的是(  )
A.风力越大,灯泡越暗
B.风力越大,灯泡越亮
C.风力越大,AB连入电路的电阻值越大
D.AB连入电路的电阻值与风力大小无关
13.(2021济宁模拟)如图所示电路,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右滑动时,下列说法正确的是
A.两个电流表的示数都变大
B.两个电流表的示数都变小
C.电流表A1示数不变,电流表A2示数变大
D.电流表A1示数不变,电流表A2示数变小
14.某同学连接电路如图所示,闭合开关后,无论怎样调节滑动变阻器,灯泡L1、L2都不亮.他用电压表进行电路故障检测,把电压表并联接在某两点之间,测试结果如表所示.则可以判定电路中的故障是
A.
灯泡L1短路
B.
灯泡L2短路
C.
de段开路
D.
be段开路
15.(2021泰安六中模拟)图甲为某可调节亮度台灯,图乙为其用于调光的电位器结构图,a、b、c是它的是三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是(  )
A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将a、c接入电路,顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路,顺时针转动旋钮时灯泡变暗
16.(2020恩施,12)在如图所示的实验电路中,闭合开关,移动滑动变阻器的滑片,发现电压表有示数但无明显变化?电流表有示数并且有变化,小灯泡不亮。则可能的故障原因是(

A.小灯泡断路
B.小灯泡短路
C.变阻器短路
D.变阻器断路
17.(2021张家界模拟)如图所示,电阻箱的示数为
Ω。
18.一个滑动变阻器上标有“20Ω
1.5A”的字样,它表示这个变阻器的________是20Ω,允许通过的________是1.5A.接入电路的滑动变阻器在电路闭合前,应将滑片P放在________位置.
19.如图所示的是插入式电阻箱的结构示意图,它的最大电阻值是________Ω,图中A、B两个接线柱之间的电阻值是______Ω.
20.(2020贵港,14)如图所示,用A、B两个金属夹子将一根铅笔芯接入电路中,当B夹子左右移动时,小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______;若将A、B两个金属夹子间的铅笔芯换成塑料吸管,小灯泡_________
(选填“会”或“不会”)发光。
21.如图甲所示的电路中,滑动变阻器连入电路的电阻丝是_____段;如图乙所示的电路中,滑动变阻器连入电路的电阻丝是_____段.(均选填“aP”“Pb”或“ab”).
22.如图中M、N间接入如图所示的滑动变阻器.当M与A、N与B相连接,滑片向右端移动,接入电路的电阻将
______
(选填“变大”、“变小”或“不变”),这是因为将滑动变阻器当成
______
接在电路中.
23.电位器是电器设备中常用的电路元件,实物与结构示意图如图所示,在音响设备中电位器必须与扬声器
______
(填“串”或“并”)联.已知流过扬声器线圈中的电流越大,音量越强,若要实现沿顺时针方向旋转调节旋纽时,提高音量,必须将
______

______
(填相应的字母)接入电路.
24.(2021昆明二模)如图所示电路,闭合开关后,电压表有示数且接近电源电压,电流表无示数,则故障可能是________(选填“灯泡断路”、“电流表断路”或“变阻器短路”)。故障排除后,重新闭合开关,电压表的指针位置如图所示,则电压表的示数为________V。
25.某种浴霸,要求有高温和低温2个加热档位,且低温档可调温.当浴霸通电时,指示灯发光.现在,给你1个单刀单掷开关S1、1个单刀双掷开关S2、1个发热电阻R、一个滑动变阻器R1、小灯泡L、导线若干,用电池组代替电源.请你设计上述电路,并将电路图画在方框内.
26.在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求:

电压表测小灯两端的电压;

闭合电键S,向左端移动滑片P,小灯变亮。
27.如图所示的实验器材,现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流约为0.5A,并用变阻器改变小灯泡的电流,要求滑片向右滑动时灯泡变亮.
(1)按要求连接实物图.
(2)在如图虚线框内画出相应的电路图.
(3)在闭合开关前,滑动片P应调到_____端.
(4)滑动变阻器的作用是_____.
(5)当接变阻器的_____两个接线柱接入电路的两种情况下,灯泡很亮,移动变阻器不起变阻作用.
28.小明在科技活动中了解到有一种用半导体材料制成的热敏电阻,其电阻R随温度t变化的图象如图甲所示.
(1)热敏电阻的阻值随温度的升高而________(填“增大”或“减小”).
(2)小明想利用热敏电阻制成温度报警器,实验室中现有两只外形完全相同的电阻R1和R2,其中一只为热敏电阻,另一只为定值电阻(阻值不随温度的变化而变化).为了辨别它们,小明设计了如图乙所示的电路.
①接下来小明应如何操作?
答:________________________________________________________________________
②如何根据观察到的现象辨别出热敏电阻?
答:________________________________________________________________________
2021-2022学年度人教版初中九年级物理随堂达标训练
——16.4变阻器参考答案
【知识点提炼】
1.变阻器:电路符号


【答案】;
2.滑动变阻器:
构造:

结构示意图:
①原理:改变连入电路中电阻线的
来改变
的大小。
②作用:
(1)
(2)通过改变电路中的
,逐渐改变电路中的
和部分电路两端的
③铭牌:如一个滑动变阻器标有“50Ω2A”表示的意义是:最大阻值是
Ω,允许通过的
电流是2A。
④应用收音机调节音量的
,就是一个

⑤正确使用:A:应
在电路中使用;
B:接线要

C:通电前应把阻值调至
的地方。(滑片远离下接线柱)。
【答案】瓷筒、线圈、滑片、金属棒、接线柱;;长度;电阻;保护电路;电阻;电流;电压;50;最大;电位器;滑动变阻器;串联;“一上一下”;最大
3.电阻箱:是能够表示出
的变阻器。
【答案】电阻值
【达标训练】
1.收音机复读机上的“音量Volume”旋钮,能够控制声音的响度.它的实质是一个
A.
电流表
B.
电压表
C.
变阻器
D.
开关
【答案】C
2.下列用电器中,不需要变阻器的是(

A.
调温电熨斗
B.
电视机或收音机
C.
无级调光书写台
D.
普通家用的白炽电灯
【答案】D
3.一个滑动变阻器,铭牌上标有“100
Ω,1
A”的字样,以下几种对铭牌意义的理解,你认为正确的是
A.
电阻的最小值是100
Ω,允许通过的最大电流是1
A
B.
电阻的最小值是100
Ω,允许通过的最小电流是1
A
C.
电阻最大值是100
Ω,允许通过的最大电流是1
A
D.
电阻的最大值是100
Ω,允许通过的最小电流是1
A
【答案】C
4.若将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向D端移动时,电路中的电阻变大,则滑动变阻器连入电路的接线柱应是(???)
A.?A和D???????????B.?C和B??????????????????C.?B和D????????????????D.?A和B
【答案】
A
5.如图所示为滑动变阻器的四种接线方法.当滑片P向左移动时,电路中的电阻变大的接法是(  )
【答案】D
6.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是(  )
A.M接C,N接B
B.M接A,N接B
C.M接C,N接D
D.M接A,N接D
【答案】A
7.如图,当滑片P向A端移动时,下列判断正确的是(  )
A.
通过电阻器的电流变小
B.
通过灯泡的电流不变
C.
电流表的示数变小
D.
变阻器接入电路中的电阻变小
【答案】D
8.(2021自贡模拟)如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的方案是
(  )
A.
B.
C.
D.
【答案】C。
9.将两滑动变阻器如图所示串联起来,如果把a、b两条导线接入电路后,要使这两只变阻器的总电阻最大,滑片P1和P2所处的位置是
A.
P1在最右端,P2在最左端
B.
P1在最左端,P2在最左端
C.
P1在最左端,P2在最右端
D.
P1在最右端,P2在最右端
【答案】C
10.两电路中,电源电压相等,闭合开关S,当滑动变阻器滑片P都向右滑动时,灯泡L1和L2的亮度变化是(

A.
L1和L2都变亮
B.
L1和L2
都变暗
C.
L1变亮,L2变暗
D.
L1变暗,L2亮度不变
【答案】A
11.(2021广元模拟)如图甲所示电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电阻R1和R2两端的电压分别为(  )
A.2.3
V 9.2
V
B.11.5
V 2.3
V
C.2.3
V 11.5
V
D.9.2
V 2.3
V
【答案】D
12.“风力测试仪”的原理如图所示.电源电压恒定不变,L为小灯泡,AB为阻值均匀的电阻丝,闭合开关S,有风时,重物受风力的作用而发生偏转,则下列说法中正确的是(  )
A.风力越大,灯泡越暗
B.风力越大,灯泡越亮
C.风力越大,AB连入电路的电阻值越大
D.AB连入电路的电阻值与风力大小无关
【答案】B
13.(2021济宁模拟)如图所示电路,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右滑动时,下列说法正确的是
A.两个电流表的示数都变大
B.两个电流表的示数都变小
C.电流表A1示数不变,电流表A2示数变大
D.电流表A1示数不变,电流表A2示数变小
【答案】D
14.某同学连接电路如图所示,闭合开关后,无论怎样调节滑动变阻器,灯泡L1、L2都不亮.他用电压表进行电路故障检测,把电压表并联接在某两点之间,测试结果如表所示.则可以判定电路中的故障是
A.
灯泡L1短路
B.
灯泡L2短路
C.
de段开路
D.
be段开路
【答案】C
15.(2021泰安六中模拟)图甲为某可调节亮度台灯,图乙为其用于调光的电位器结构图,a、b、c是它的是三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是(  )
A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将a、c接入电路,顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路,顺时针转动旋钮时灯泡变暗
【答案】B。
16.(2020恩施,12)在如图所示的实验电路中,闭合开关,移动滑动变阻器的滑片,发现电压表有示数但无明显变化?电流表有示数并且有变化,小灯泡不亮。则可能的故障原因是(

A.小灯泡断路
B.小灯泡短路
C.变阻器短路
D.变阻器断路
【答案】B
17.(2021张家界模拟)如图所示,电阻箱的示数为
Ω。
【答案】
360
18.一个滑动变阻器上标有“20Ω
1.5A”的字样,它表示这个变阻器的________是20Ω,允许通过的________是1.5A.接入电路的滑动变阻器在电路闭合前,应将滑片P放在________位置.
【答案】最大阻值;最大电流;阻值最大
19.如图所示的是插入式电阻箱的结构示意图,它的最大电阻值是________Ω,图中A、B两个接线柱之间的电阻值是______Ω.
【答案】15 7
20.(2020贵港,14)如图所示,用A、B两个金属夹子将一根铅笔芯接入电路中,当B夹子左右移动时,小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______;若将A、B两个金属夹子间的铅笔芯换成塑料吸管,小灯泡_________
(选填“会”或“不会”)发光。
【答案】
(1).
铅笔芯接入电路的长度
(2).
不会
21.如图甲所示的电路中,滑动变阻器连入电路的电阻丝是_____段;如图乙所示的电路中,滑动变阻器连入电路的电阻丝是_____段.(均选填“aP”“Pb”或“ab”).
【答案】
(1).
aP
(2).
ab
22.如图中M、N间接入如图所示的滑动变阻器.当M与A、N与B相连接,滑片向右端移动,接入电路的电阻将
______
(选填“变大”、“变小”或“不变”),这是因为将滑动变阻器当成
______
接在电路中.
【答案】
(1).
不变
(2).
定值电阻
23.电位器是电器设备中常用的电路元件,实物与结构示意图如图所示,在音响设备中电位器必须与扬声器
______
(填“串”或“并”)联.已知流过扬声器线圈中的电流越大,音量越强,若要实现沿顺时针方向旋转调节旋纽时,提高音量,必须将
______

______
(填相应的字母)接入电路.
【答案】串;A;B.
24.(2021昆明二模)如图所示电路,闭合开关后,电压表有示数且接近电源电压,电流表无示数,则故障可能是________(选填“灯泡断路”、“电流表断路”或“变阻器短路”)。故障排除后,重新闭合开关,电压表的指针位置如图所示,则电压表的示数为________V。
【答案】灯泡断路;3.5。
25.某种浴霸,要求有高温和低温2个加热档位,且低温档可调温.当浴霸通电时,指示灯发光.现在,给你1个单刀单掷开关S1、1个单刀双掷开关S2、1个发热电阻R、一个滑动变阻器R1、小灯泡L、导线若干,用电池组代替电源.请你设计上述电路,并将电路图画在方框内.
【答案】
26.在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求:

电压表测小灯两端的电压;

闭合电键S,向左端移动滑片P,小灯变亮。
【答案】见解析所示
27.如图所示的实验器材,现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流约为0.5A,并用变阻器改变小灯泡的电流,要求滑片向右滑动时灯泡变亮.
(1)按要求连接实物图.
(2)在如图虚线框内画出相应的电路图.
(3)在闭合开关前,滑动片P应调到_____端.
(4)滑动变阻器的作用是_____.
(5)当接变阻器的_____两个接线柱接入电路的两种情况下,灯泡很亮,移动变阻器不起变阻作用.
【答案】
(1).
(2).

(3).
保护电路,且通过改变电阻改变电路中的电流和用电器两端的电压
(4).
最上面
28.小明在科技活动中了解到有一种用半导体材料制成的热敏电阻,其电阻R随温度t变化的图象如图甲所示.
(1)热敏电阻的阻值随温度的升高而________(填“增大”或“减小”).
(2)小明想利用热敏电阻制成温度报警器,实验室中现有两只外形完全相同的电阻R1和R2,其中一只为热敏电阻,另一只为定值电阻(阻值不随温度的变化而变化).为了辨别它们,小明设计了如图乙所示的电路.
①接下来小明应如何操作?
答:________________________________________________________________________
②如何根据观察到的现象辨别出热敏电阻?
答:________________________________________________________________________
【答案】.(1)减小
(2)①闭合开关,对其中一只电阻加热.
②若电流表示数增大,则该电阻为热敏电阻;若电流表示数不变,则该电阻为定值电阻,另一只为热敏电阻.
