(共32张PPT)
《透镜》
人教版初中物理八年级上册第五章第1节
2
4
3
1
透镜的几个基本概念
透镜的原理
透镜的类型及外形特点
透镜对光的作用

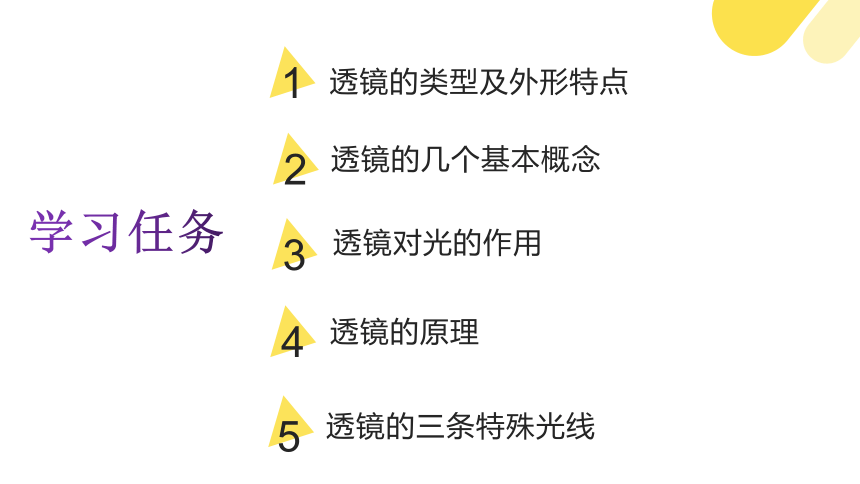

学习任务
5
透镜的三条特殊光线
1

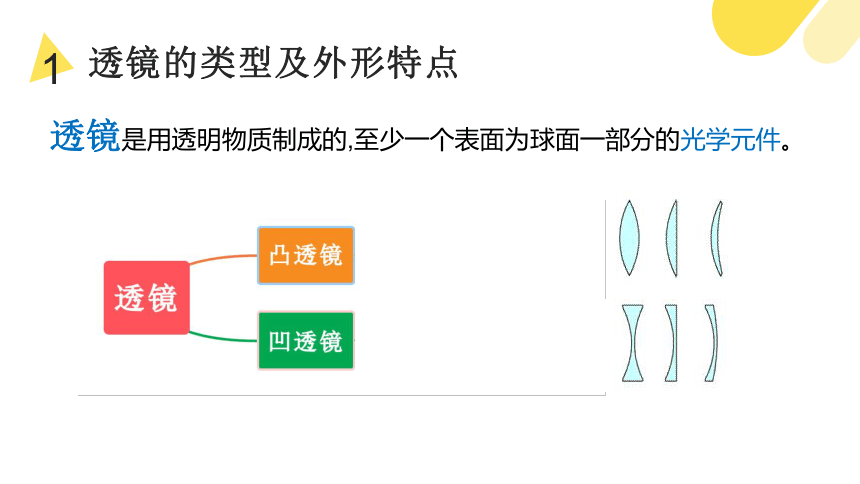

透镜的类型及外形特点
透镜是用透明物质制成的,至少一个表面为球面一部分的光学元件。
近视眼镜
老花镜
凹透镜
凸透镜

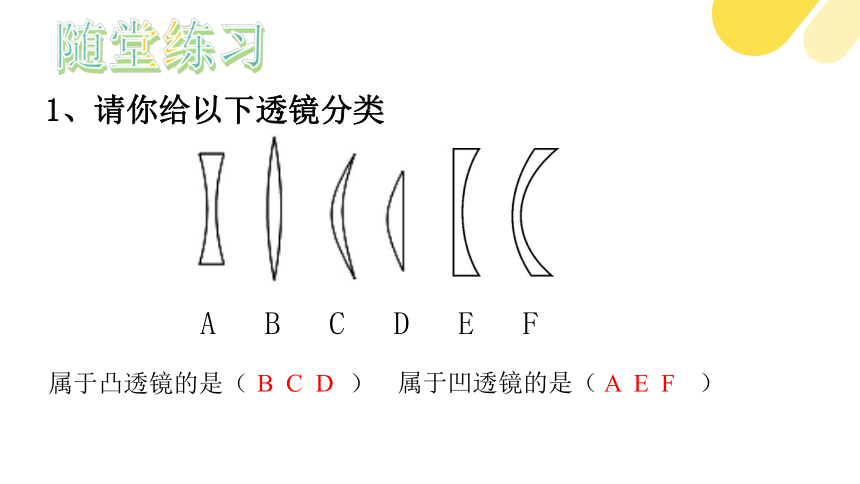

1、请你给以下透镜分类
属于凸透镜的是(

属于凹透镜的是(

B
C
D
A
E
F
A
B
C
D
E
F
随堂练习
2
透镜的几个基本概念

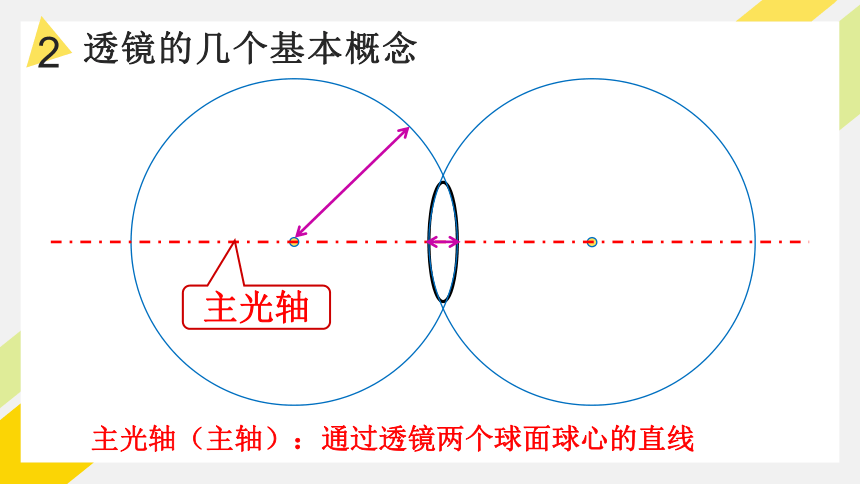

主光轴(主轴):通过透镜两个球面球心的直线
主光轴
主光轴
主光轴(主轴):通过透镜两个球面球心的直线

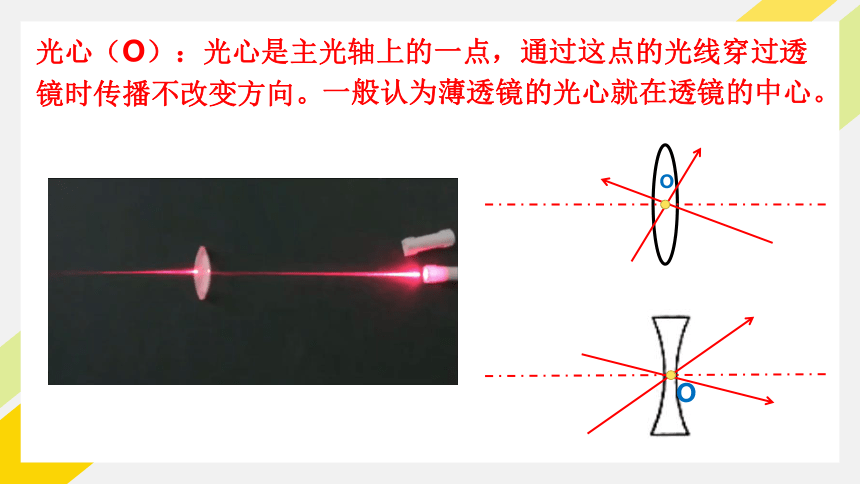

光心(O):光心是主光轴上的一点,通过这点的光线穿过透镜时传播不改变方向。
一般认为薄透镜的光心就在透镜的中心。
O
O
3

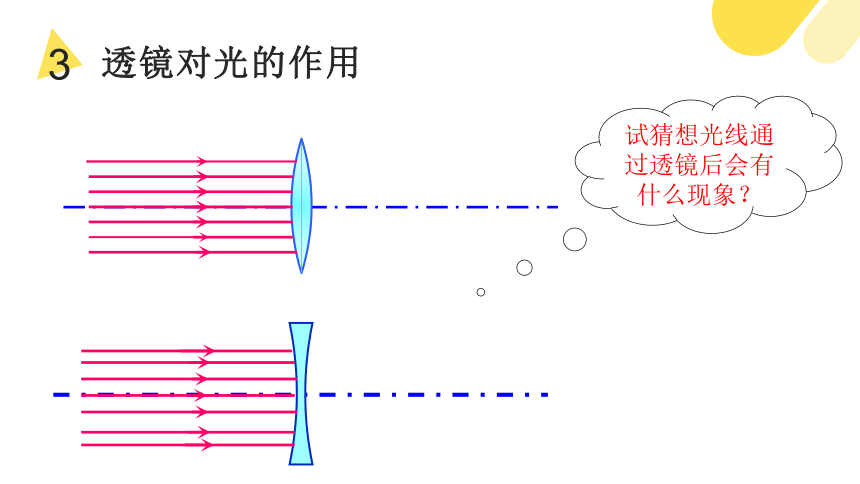

透镜对光的作用
试猜想光线通过透镜后会有什么现象?

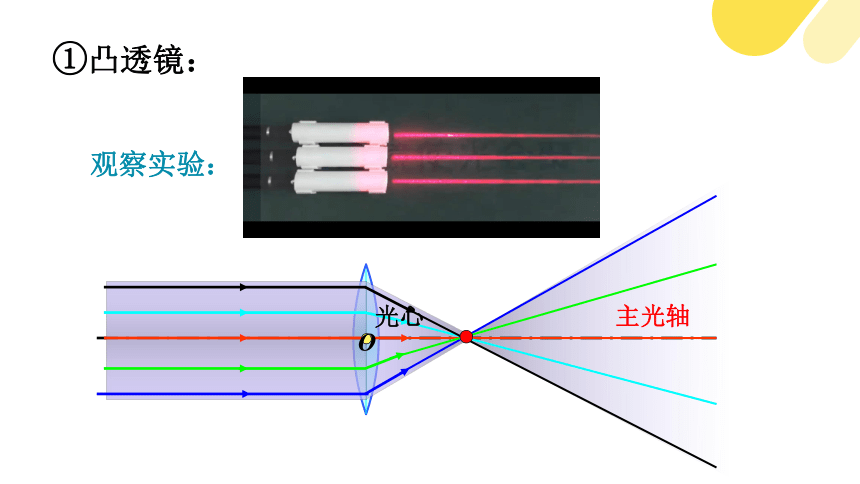

①凸透镜:
主光轴
光心
O
观察实验:
O
F
焦距

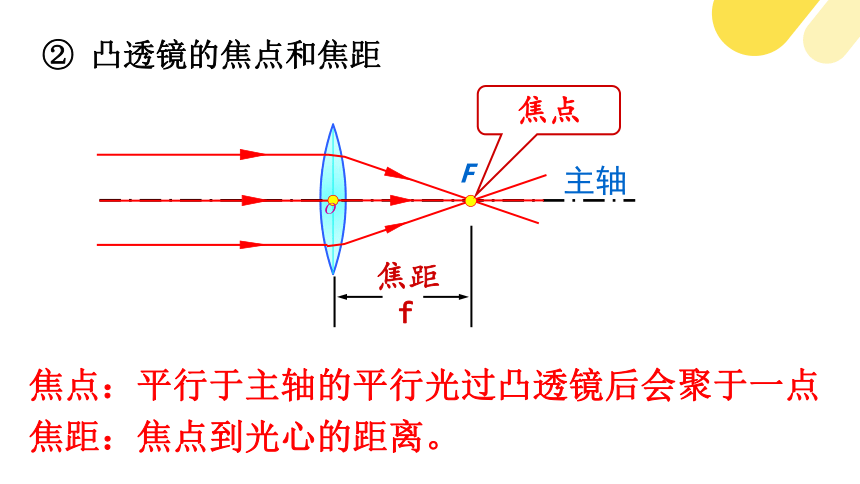

凸透镜的焦点和焦距
f
主轴
焦点
焦点:平行于主轴的平行光过凸透镜后会聚于一点
焦距:焦点到光心的距离。
F
主轴
f
凸透镜有两个实焦点
焦点
O
主轴
F
主轴
★凸透镜对光线有会聚作用
新闻中的父子用的是什么透镜呢?
在森林中旅行时.请不要随意丢弃矿泉水瓶!!!
__________
如何粗略测凸透镜焦距?
把凸透镜正对着太阳光(太阳光是平行光,使太阳光平行于透镜的主光轴),在凸透镜的另一侧放一张白纸,调节凸透镜到白纸之间的距离。使白纸上出现最小最亮的光斑,这个光斑就是焦点,用直尺测出凸透镜到焦点的距离,即为焦距。
观察实验
③凹透镜:
焦点

F
f
焦距
F
凹透镜有两个虚焦点

凹透镜的焦点和焦距
F
F
F
F
★凹透镜对光线有发散作用
2、请在下列方框中画出合适的透镜。
F
F
F
3、炎炎夏日,汽车停在露天停车场,若把装满水的矿泉水瓶留在车内(如图),太阳光通过矿泉水瓶后可能把汽车内的易燃物引燃。这是因为它就相当于一个
,对光线有
作用。
凸透镜
会聚
随堂练习
4
透镜的原理
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折
5
透镜的三条特殊光线
F
O
F
5
透镜的三条特殊光线
F
F
1、过光心的光线
传播方向不变
2、平行于主光轴的光线
经凸透镜折射后通过焦点,
经凹透镜折射后发散,发散光线的反向延长线通过虚焦点。
3、经凸透镜焦点的光线
折射后平行于主光轴射出,
对着凹透镜异侧虚焦点射入的光线
折射后平行于主光轴射出。

__________
随堂练习
4、以下是光线通过透镜的光路图,其中正确的是(  )
A
B
C
D
C
5.(双选题)关于透镜,下列说法正确的是(
  )
A.凸透镜对光线有会聚作用,通过凸透镜的光线一定会聚到一点
B.不论是凸透镜还是凹透镜,经过透镜光心的光线方向都不变
C.凹透镜对光线有发散作用,所以通过凹透镜的光线一定是发散开的
D.不论是凸透镜还是凹透镜,他们的光学性质都是由于光线透过时,发生了两次折射形成的
BD
随堂练习
课堂小结
请你思考,如何辨别凸透镜和凹透镜?你能想到几种方法?
课后作业
谢谢!
