15.2电流和电路 课后培优 2021-2022学年人教版物理九年级全一册（含解析）

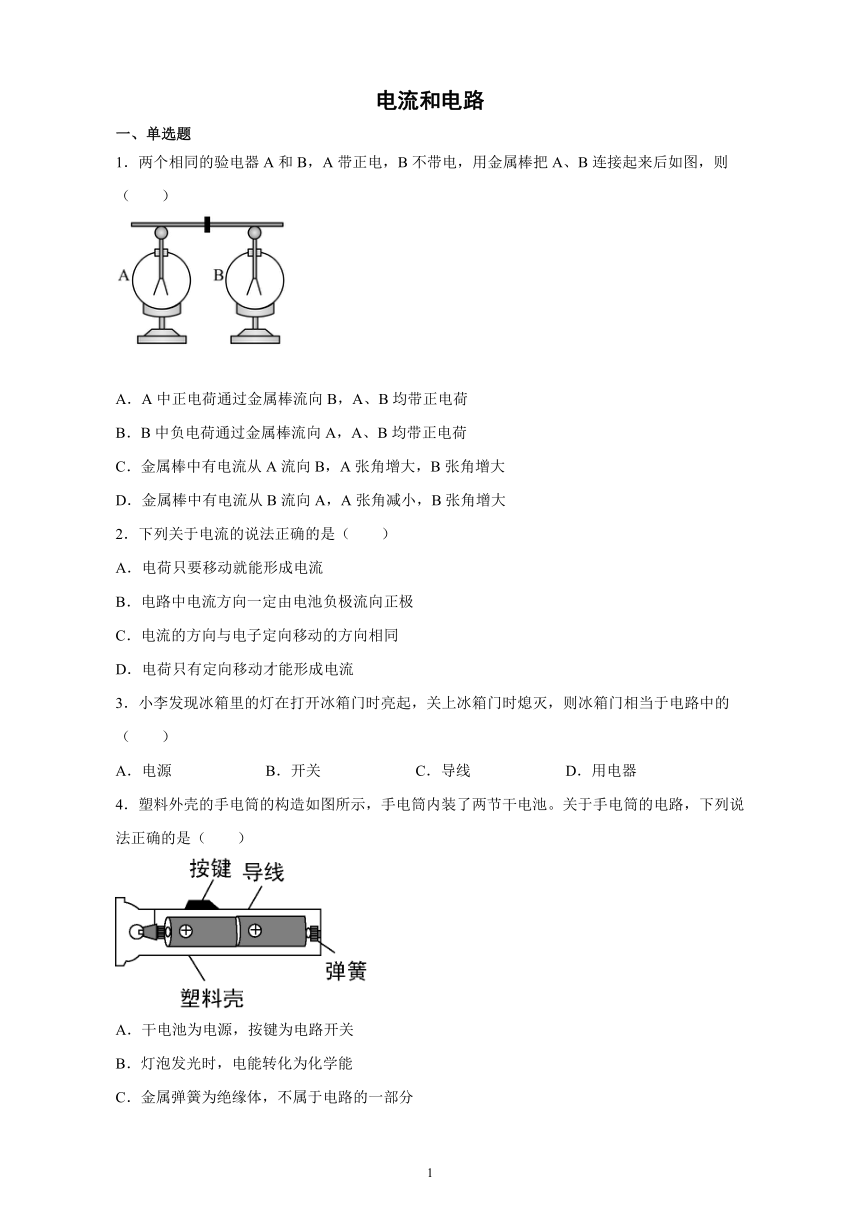

电流和电路
一、单选题
1．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（　　）
A．A中正电荷通过金属棒流向B，A、B均带正电荷
B．B中负电荷通过金属棒流向A，A、B均带正电荷
C．金属棒中有电流从A流向B，A张角增大，B张角增大
D．金属棒中有电流从B流向A，A张角减小，B张角增大
2．下列关于电流的说法正确的是（　　）
A．电荷只要移动就能形成电流
B．电路中电流方向一定由电池负极流向正极
C．电流的方向与电子定向移动的方向相同
D．电荷只有定向移动才能形成电流
3．小李发现冰箱里的灯在打开冰箱门时亮起，关上冰箱门时熄灭，则冰箱门相当于电路中的（　　）
A．电源
B．开关
C．导线
D．用电器
4．塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池。关于手电筒的电路，下列说法正确的是（　　）
A．干电池为电源，按键为电路开关
B．灯泡发光时，电能转化为化学能
C．金属弹簧为绝缘体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的

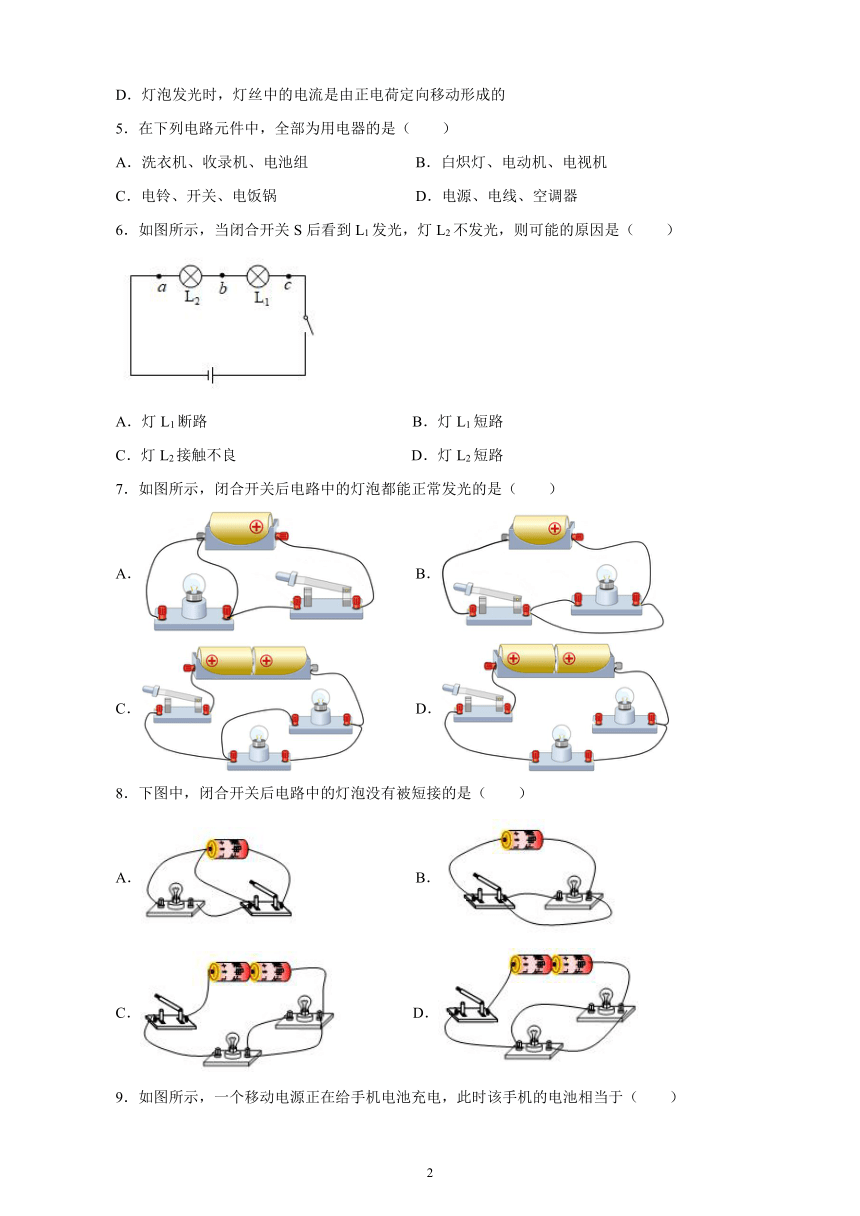

5．在下列电路元件中，全部为用电器的是（　　）
A．洗衣机、收录机、电池组
B．白炽灯、电动机、电视机
C．电铃、开关、电饭锅
D．电源、电线、空调器
6．如图所示，当闭合开关S后看到L1发光，灯L2不发光，则可能的原因是（　　）
A．灯L1断路
B．灯L1短路
C．灯L2接触不良
D．灯L2短路
7．如图所示，闭合开关后电路中的灯泡都能正常发光的是（　　）
A．
B．
C．
D．
8．下图中，闭合开关后电路中的灯泡没有被短接的是（　　）
A．
B．
C．
D．
9．如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（　　）
A．用电器
B．开关
C．导线
D．电源

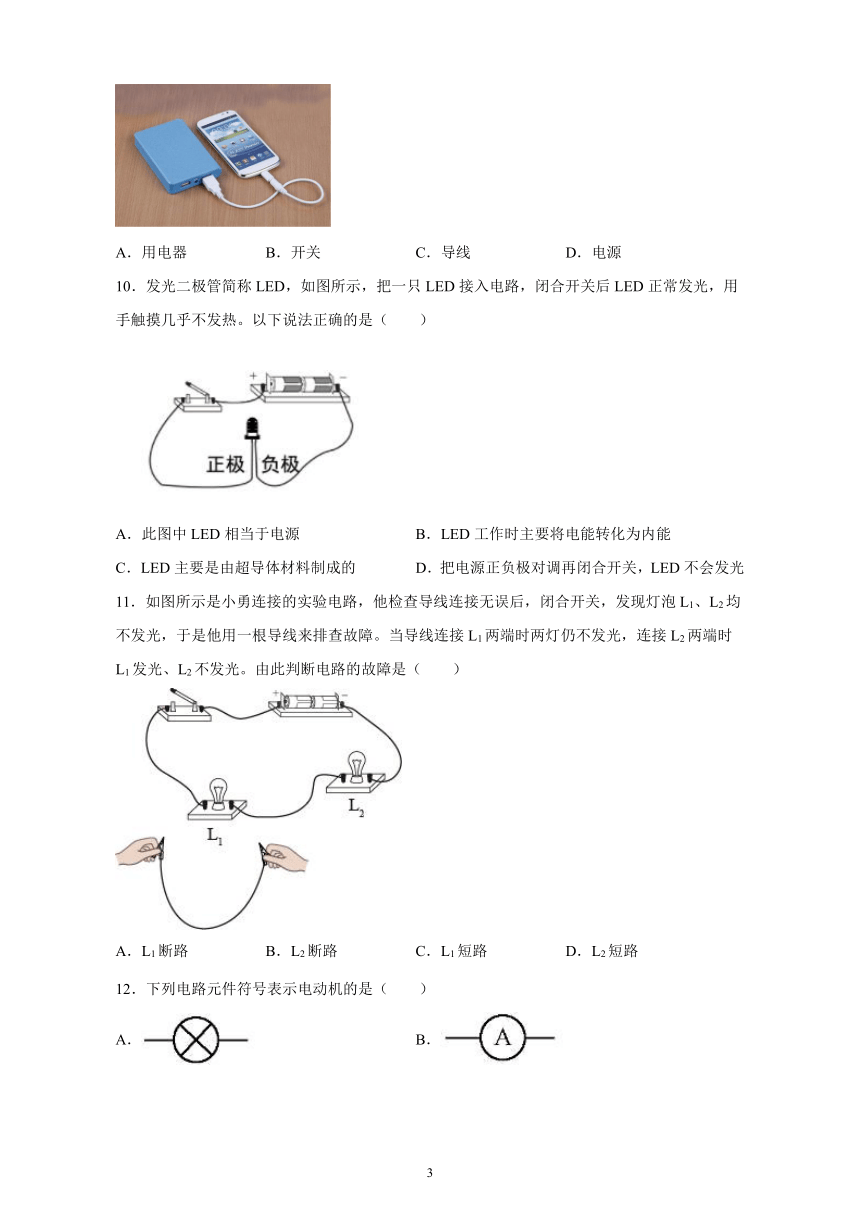

10．发光二极管简称LED，如图所示，把一只LED接入电路，闭合开关后LED正常发光，用手触摸几乎不发热。以下说法正确的是（　　）
A．此图中LED相当于电源
B．LED工作时主要将电能转化为内能
C．LED主要是由超导体材料制成的
D．把电源正负极对调再闭合开关，LED不会发光
11．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路
B．L2断路
C．L1短路
D．L2短路
12．下列电路元件符号表示电动机的是（　　）
A．
B．
C．
D．
二、多选题

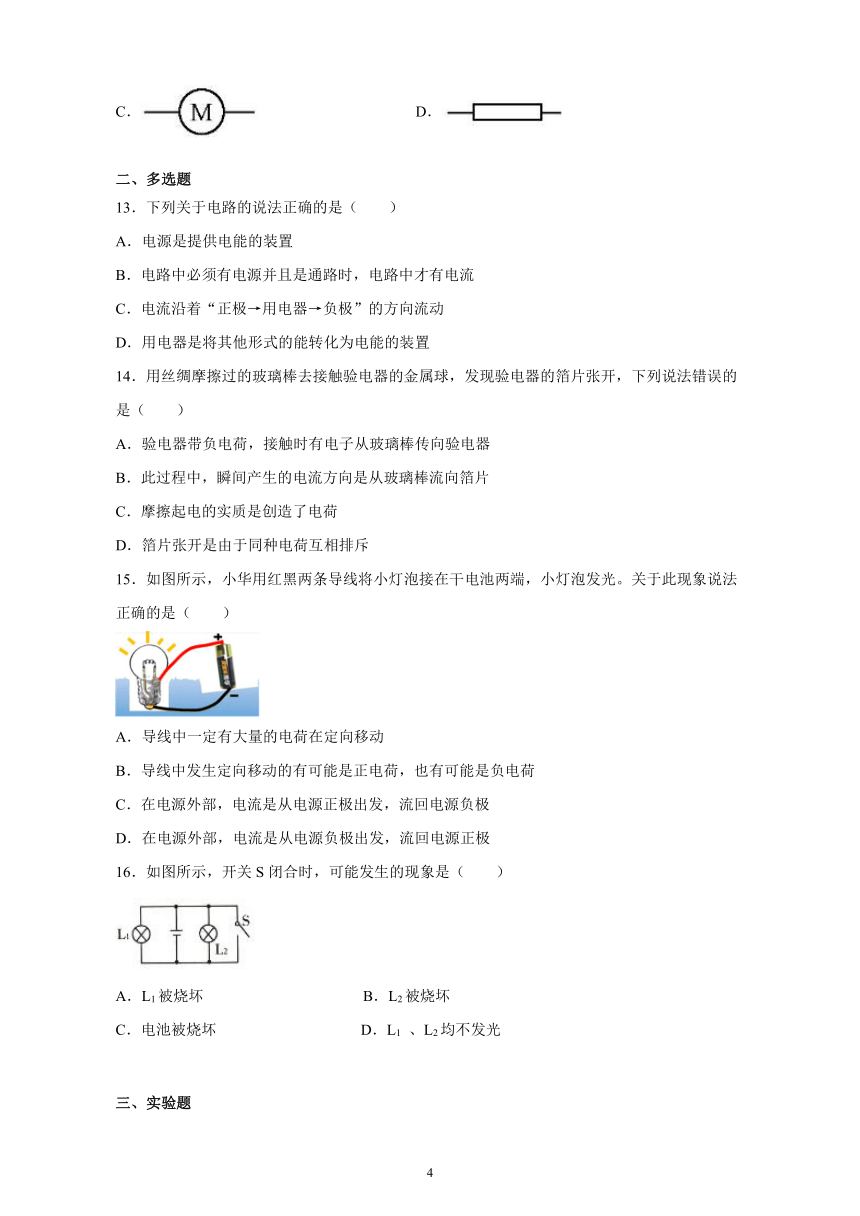

13．下列关于电路的说法正确的是（　　）
A．电源是提供电能的装置
B．电路中必须有电源并且是通路时，电路中才有电流
C．电流沿着“正极→用电器→负极”的方向流动
D．用电器是将其他形式的能转化为电能的装置
14．用丝绸摩擦过的玻璃棒去接触验电器的金属球，发现验电器的箔片张开，下列说法错误的是（　　）
A．验电器带负电荷，接触时有电子从玻璃棒传向验电器
B．此过程中，瞬间产生的电流方向是从玻璃棒流向箔片
C．摩擦起电的实质是创造了电荷
D．箔片张开是由于同种电荷互相排斥
15．如图所示，小华用红黑两条导线将小灯泡接在干电池两端，小灯泡发光。关于此现象说法正确的是（　　）
A．导线中一定有大量的电荷在定向移动
B．导线中发生定向移动的有可能是正电荷，也有可能是负电荷
C．在电源外部，电流是从电源正极出发，流回电源负极
D．在电源外部，电流是从电源负极出发，流回电源正极
16．如图所示，开关S闭合时，可能发生的现象是（
）
A．L1被烧坏
B．L2被烧坏
C．电池被烧坏
D．L1
、L2均不发光
三、实验题

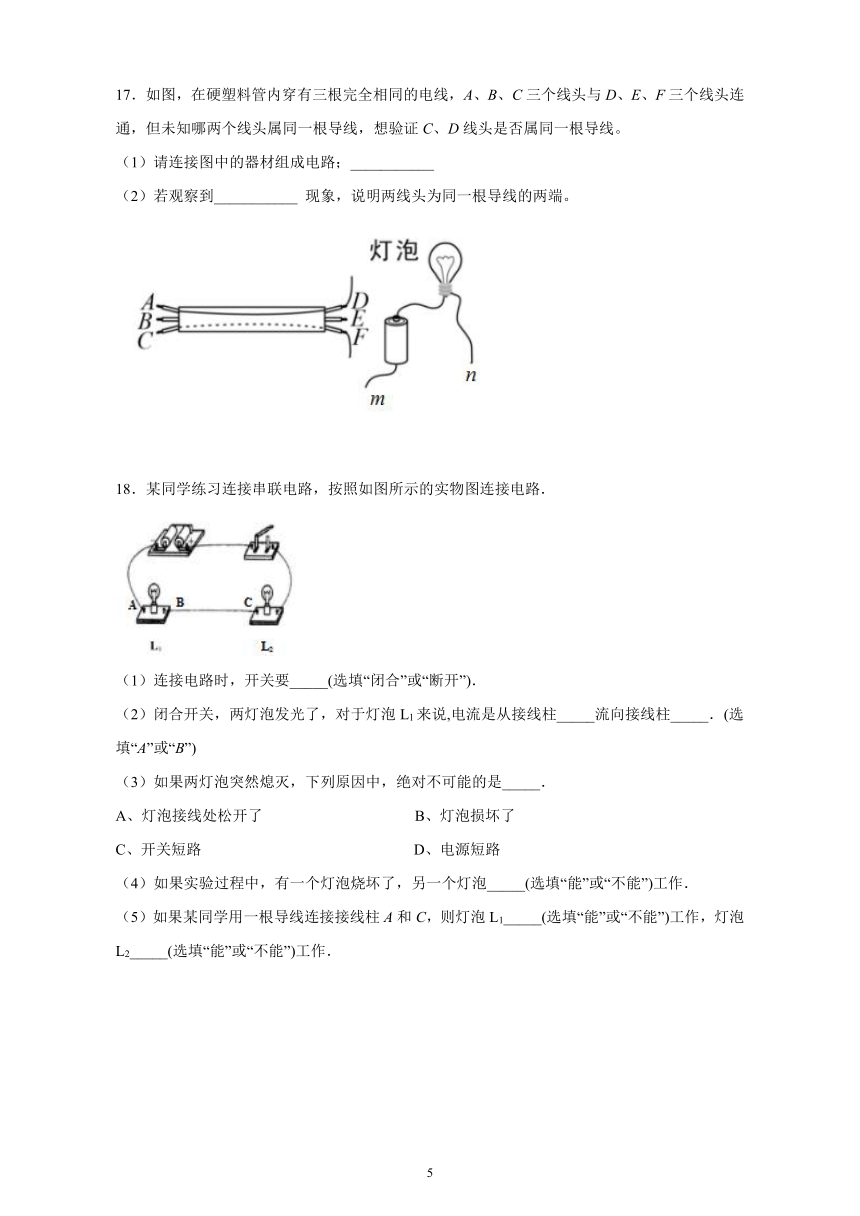

17．如图，在硬塑料管内穿有三根完全相同的电线，A、B、C三个线头与D、E、F三个线头连通，但未知哪两个线头属同一根导线，想验证C、D线头是否属同一根导线。
（1）请连接图中的器材组成电路；___________
（2）若观察到___________
现象，说明两线头为同一根导线的两端。
18．某同学练习连接串联电路，按照如图所示的实物图连接电路．
（1）连接电路时，开关要_____(选填“闭合”或“断开”)．
（2）闭合开关，两灯泡发光了，对于灯泡L1来说,电流是从接线柱_____流向接线柱_____．(选填“A”或“B”)
（3）如果两灯泡突然熄灭，下列原因中，绝对不可能的是_____．
A、灯泡接线处松开了
B、灯泡损坏了
C、开关短路
D、电源短路
（4）如果实验过程中，有一个灯泡烧坏了，另一个灯泡_____(选填“能”或“不能”)工作．
（5）如果某同学用一根导线连接接线柱A和C，则灯泡L1_____(选填“能”或“不能”)工作，灯泡L2_____(选填“能”或“不能”)工作．
参考答案
1．B
解：AB．A带正电，用金属棒把A和B连接起来，B上的部分负电荷会转移到A上，使得验电器B的金属箔由于带正电会张开，故A不符合题意，B符合题意；
CD．电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B，负电荷从B到A，A部分正电荷被中和，所以张角减小；B由于缺少负电荷而带上正电，张角增大，故CD不符合题意。
故选B。
2．D
解：AD．电荷的定向移动才形成电流，不是仅仅移动就能形成电流，故A错误，D正确；
B．电路中的电流方向也可以是从电池的正极流向负极，故B错误；
C．把正电荷定向移动的方向规定为电流的方向，电子带负电荷，那么电流的方向与电子定向移动的方向相反，故C错误。
故选D。
3．B
解：电冰箱冷藏室内照明用的灯，总是在打开冰箱门时亮，则有电流流过这个灯，关上冰箱门时灭，则没有电流流过这个灯，即说明冰箱门相当于开关，控制电流是否流过这个灯。
故选B。
4．A
解：A．干电池为电源，提供电压，按键为电路开关，控制电路的通断，故A正确；
B．灯泡发光时，电能转化为光能和内能，故B错误；
C．金属弹簧为导体，属于电路的一部分，故C错误；
D．灯泡发光时，灯丝中的电流是由负电荷定向移动形成的，故D错误。
故选A。
5．B
解：A．洗衣机、收录机工作时消耗电能，是用电器；电池组是提供电能的装置是电源，电池组不是用电器，故A不符合题意；
B．白炽灯、电动机、电视机工作时都要消耗电能，它们都是用电器，故B符合题意；
C．电铃、电饭锅工作时消耗电能，是用电器，开关起控制作用，不是用电器，故C不符合题意；
D．空调器工作时消耗电能，是用电器，电线起连接作用，不是用电器，电源是供电装置，故D不符合题意。
故选B。
6．D
解：从图中可以看出，两灯泡串联，当闭合开关S后看到L1发光，灯L2不发光，则可能的原因是灯L2短路，故ABC不符合题意，D符合题意。
故选D。
7．C
解：A．电源正极出来的电流经过开关后，小灯泡和一段导线并联，小灯泡被短路，不发光，故A不符合题意；
B．电源正极出来的电流经过小灯泡时，小灯泡和一段导线并联，小灯泡被短路，不发光，故B不符合题意；
C．电源正极出来的电流分成两路，两个小灯泡并联后，经过开关回到负极，两小灯泡都能发光，故C符合题意；
D．电流从电源正极出来经过开关、一个小灯泡回到负极，这个小灯泡会发光；另一个小灯泡左端未接线，不亮，故D不符合题意。
故选C。
8．D
解：A．图A中，开关闭合，它两端的导线直接接在电源两端，没有电流通过灯泡，即灯泡被短接了，故A不符合题意；
B．图B中，开关闭合，它两端的导线直接接在电源两端，灯泡被短接了，故B不符合题意；
C．图C中，开关闭合，电流从电源正极出来，经过开关、左侧灯泡回到电源负极，右侧灯泡被短接，故C不符合题意；
D．图D中，开关闭合，电流从电源正极出来，经开关后，分别经过两个灯泡，然后回到电源负极，两个灯泡并联，没被短接，故D符合题意。
故选D。
9．A
解：在对手机电池充电时，手机电池消耗电能，是用电器，故A符合题意。
故选A。
10．D
解：A．由于LED会消耗电能，相当于用电器，故A错误；
B．根据“用手触摸几乎不发热”知道，LED灯主要将电能转化为光能，而不是内能，故B错误；
C．LED由半导体材料制成，而不是超导材料，故C错误；
D．因为半导体具有单向导电性，所以把电源正负极对调，LED不会发光，故D正确。
故选D。
11．B
解：A．若L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时L2发光L1不发光，故A不符合题意；
B．若L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光，故B符合题意；
C．当L1短路时，L1不亮，L2亮，故C不符合题意；
D．当L2短路时，L2不亮，L1亮，故D不符合题意。
故选B。
12．C
解：A．表示灯泡的符号，A不符合题意；
B．表示电流表的符号，B不符合题意；
C．表示电动机的符号，C符合题意；
D．表示定值电阻的符号，D不符合题意。
故选C。
13．ABC
解：A．电源在电路中是提供电能的装置，故A项正确；
B．电路中产生电流的条件有两个，一是有电源，二是电路为闭合回路，故B项正确；
C．物理学中把正电荷定向移动的方向规定为电流的方向，按照这个规定，在电源外部，电流方向是沿着“正极→用电器一负极”的方向流动，故C项正确；
D．用电器是消耗电能的装置，它将电能转化为其他形式的能，故D项错误。
故选ABC。
14．AC
解：A．用丝绸摩擦过的玻璃棒因失去电子带了正电荷，当用带正电的玻璃棒接触验电器时，验电器上的一部分电子会转移到玻璃棒上，进而使得验电器由于缺少电子而带正电荷，故A错误，符合题意。
B．带正电荷的玻璃棒接触验电器时，验电器箔片上的部分电子转移到玻璃棒上，自由电子的定向移动方向与电流方向相反，故电流方向是从玻璃棒到箔片；故B正确，不符合题意；
C．当两个物体相互摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上，失去电子的物体带正电，得到电子的物体带上了负电；摩擦起电的实质是电子的转移，而不是创造了电荷；故C错误，符合题意；
D．带正电荷的玻璃棒接触验电器时，验电器箔片上的部分电子转移到玻璃棒上，使验电器的两个金属箔都带上正电荷，因同种电荷相互排斥，此时验电器的金属箔张开；故D正确，不符合题意。
故选AC。
15．ABC
解：A．小灯泡发光说明电路中有持续电流，即导线中一定有大量的电荷在定向移动从而形成电流，故A正确；
B．电流的形成可能是正电荷的移动也可能是负电荷的移动，都可以生成电流，故B正确；
CD．在电源外部，电流是从电源正极出发，流回电源负极，与电子定向移动的方向相反，故C正确、D错误。
故选ABC。
16．CD
解：由图像可知开关S闭合时电流由电源正极直接流回负极，电路短路，会烧坏电池，同时
L1
、L2被短路均不发光，故CD符合题意．
17．
小灯泡发光
解：（1）[1]想验证C、D线头是否属同一根导线，需要将C、D接入电路中，将导线m连接D线头，将导线n连接C线头，如图所示：
（2）[2]若小灯泡发光，则CD连通，由此可以确定C、D线头为同一根导线的两端。
18．断开
B
A
C
不能
不能
能
解：(1)[1]为了保护电路安全，连接电路时应断开开关；
(2)[2][3]由图电流从电源正极流出，经开关、L2，再经L1回到电源负极，所以对于灯泡L1来说，电流是从接线柱B流向A；
(3)[4]AB．由图可知，两灯串联，若灯泡接线处松开了或灯泡损坏了，电路出现断路，则两灯均熄灭，故AB有可能，不符合题意；
C．若开关短路，电路是通路，所以两灯会发光，故C不可能，符合题意；
D．若电源短路，则两灯中没有电流，都不发光，故D有可能，不符合题意；
(4)[5]实验过程中，有一个灯泡烧坏了，整个电路断路，则另一个灯泡不能工作；
(5)[6][7]用一根导线连接接线柱A和C，则灯泡L1不能工作，灯泡L2能工作．因为灯泡L1被短路，没有电流通过它，但电流还能从L2通过．
