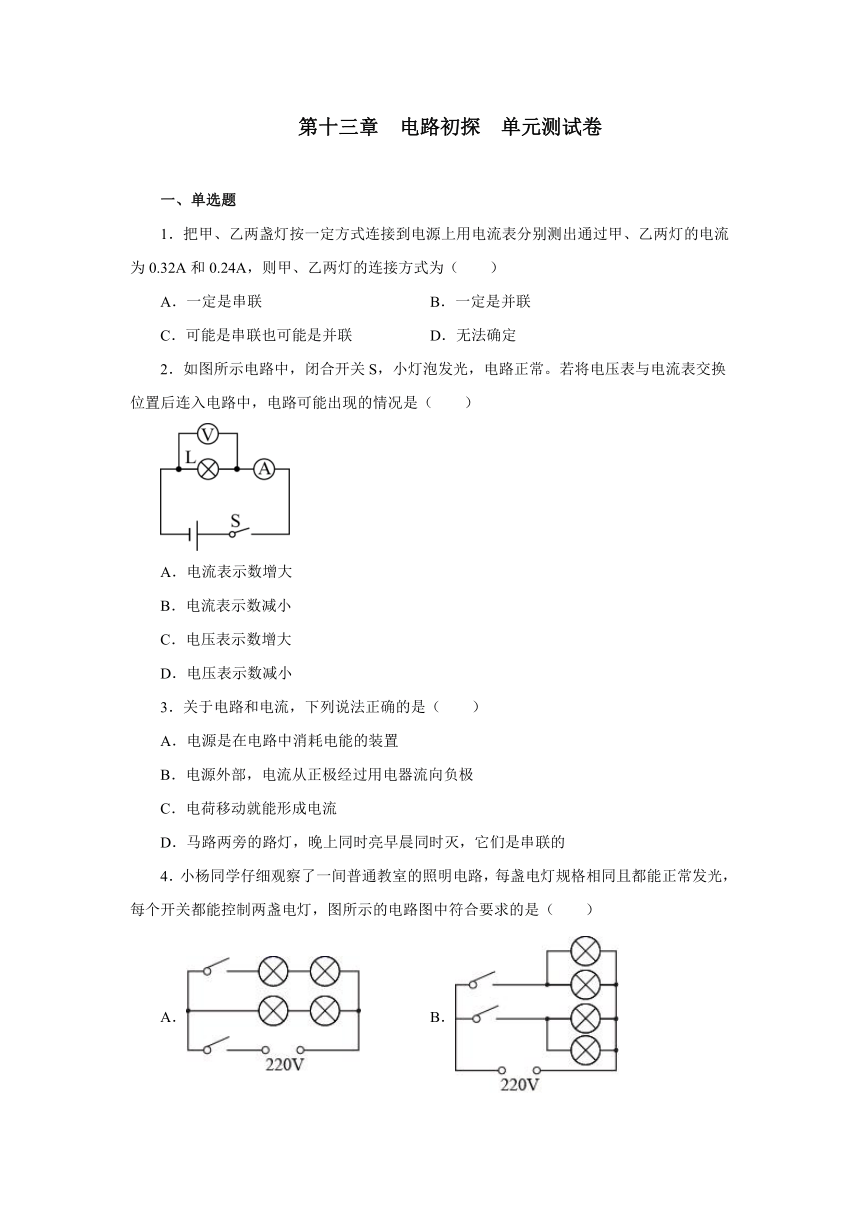

第十三章电路初探单元测试卷2021—2022学年苏科版九年级物理上册（有答案 ）

第十三章
电路初探
单元测试卷
一、单选题
1．把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（　　）
A．一定是串联
B．一定是并联
C．可能是串联也可能是并联
D．无法确定
2．如图所示电路中，闭合开关S，小灯泡发光，电路正常。若将电压表与电流表交换位置后连入电路中，电路可能出现的情况是（　　）
A．电流表示数增大
B．电流表示数减小
C．电压表示数增大
D．电压表示数减小
3．关于电路和电流，下列说法正确的是（　　）
A．电源是在电路中消耗电能的装置
B．电源外部，电流从正极经过用电器流向负极
C．电荷移动就能形成电流
D．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
4．小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相同且都能正常发光，每个开关都能控制两盏电灯，图所示的电路图中符合要求的是（　　）
A．
B．
C．
D．

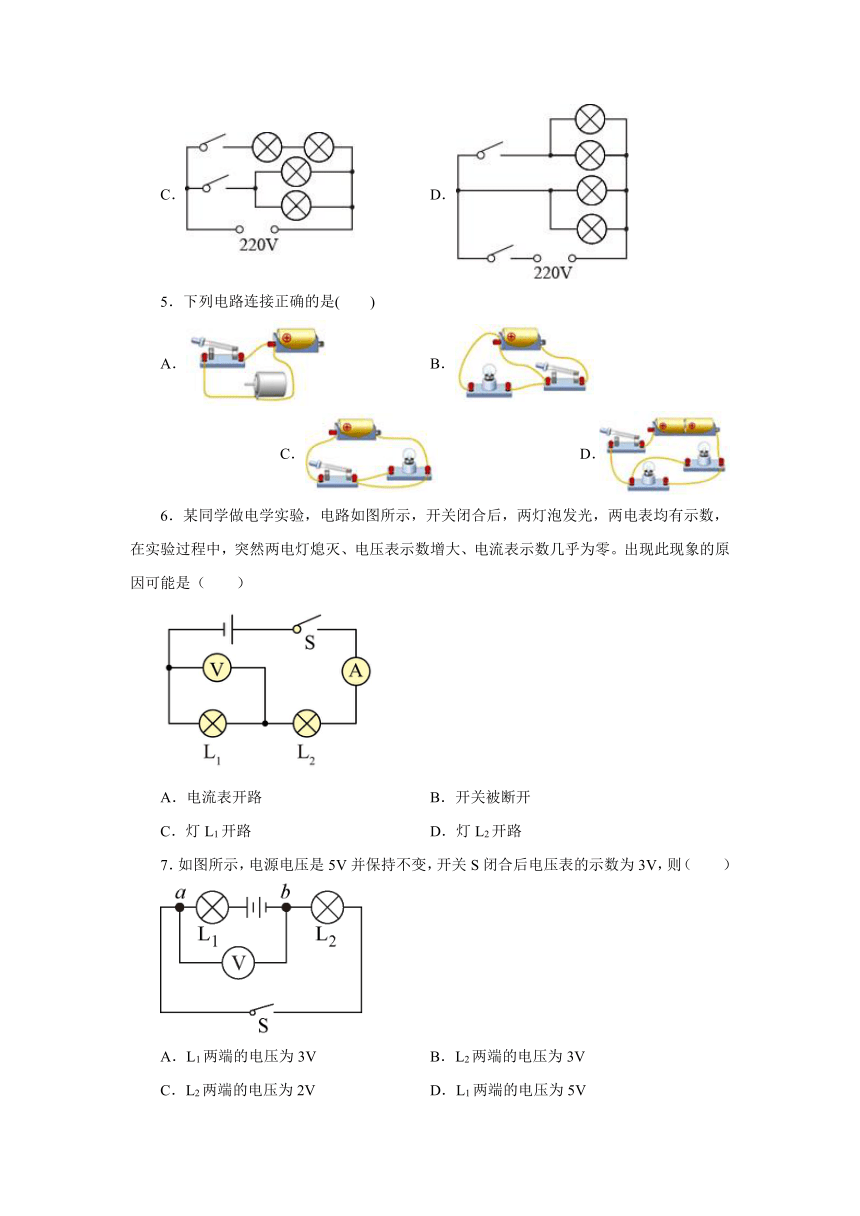

5．下列电路连接正确的是(　　)
A．
B．
C．
D．
6．某同学做电学实验，电路如图所示，开关闭合后，两灯泡发光，两电表均有示数，在实验过程中，突然两电灯熄灭、电压表示数增大、电流表示数几乎为零。出现此现象的原因可能是（　　）
A．电流表开路
B．开关被断开
C．灯L1开路
D．灯L2开路
7．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（　　）
A．L1两端的电压为3V
B．L2两端的电压为3V
C．L2两端的电压为2V
D．L1两端的电压为5V

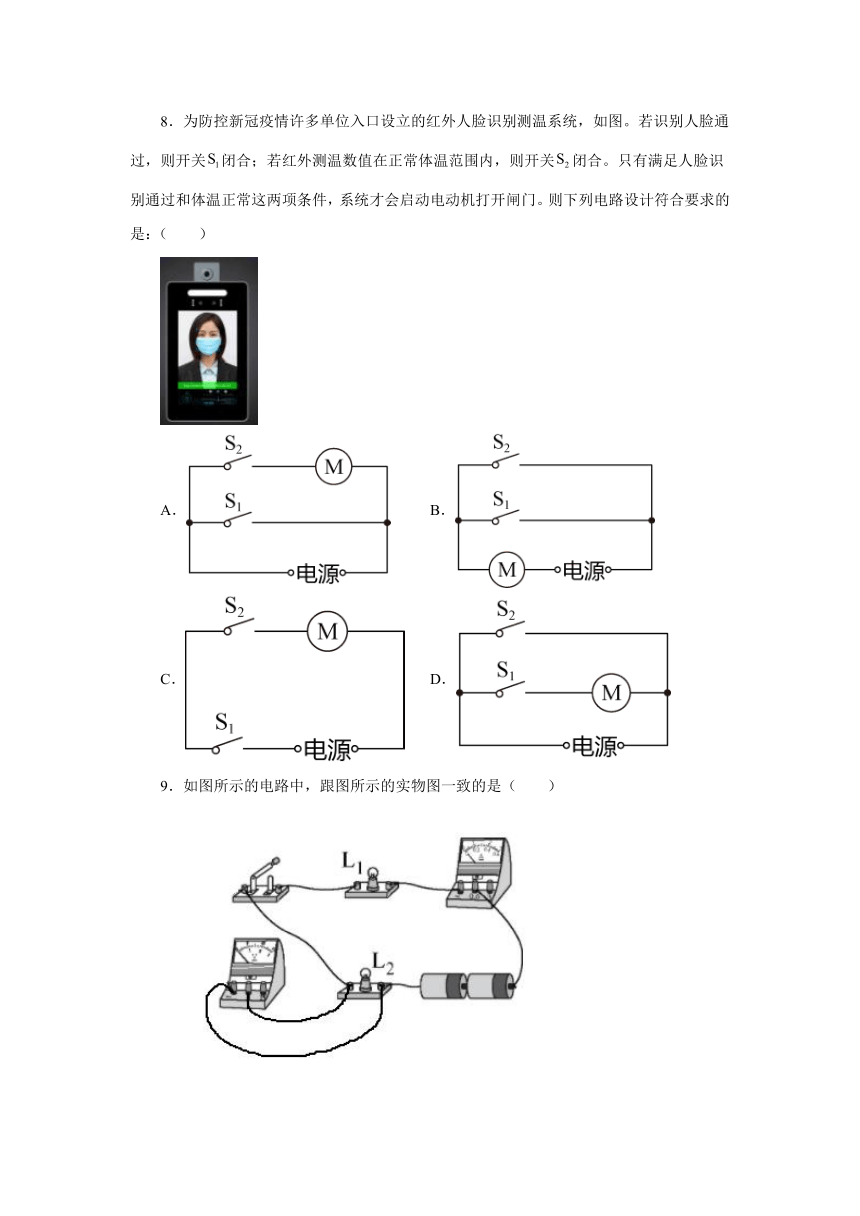

8．为防控新冠疫情许多单位入口设立的红外人脸识别测温系统，如图。若识别人脸通过，则开关闭合；若红外测温数值在正常体温范围内，则开关闭合。只有满足人脸识别通过和体温正常这两项条件，系统才会启动电动机打开闸门。则下列电路设计符合要求的是：（　　）
A．
B．
C．
D．
9．如图所示的电路中，跟图所示的实物图一致的是（　　）
A．
B．
C．
D．

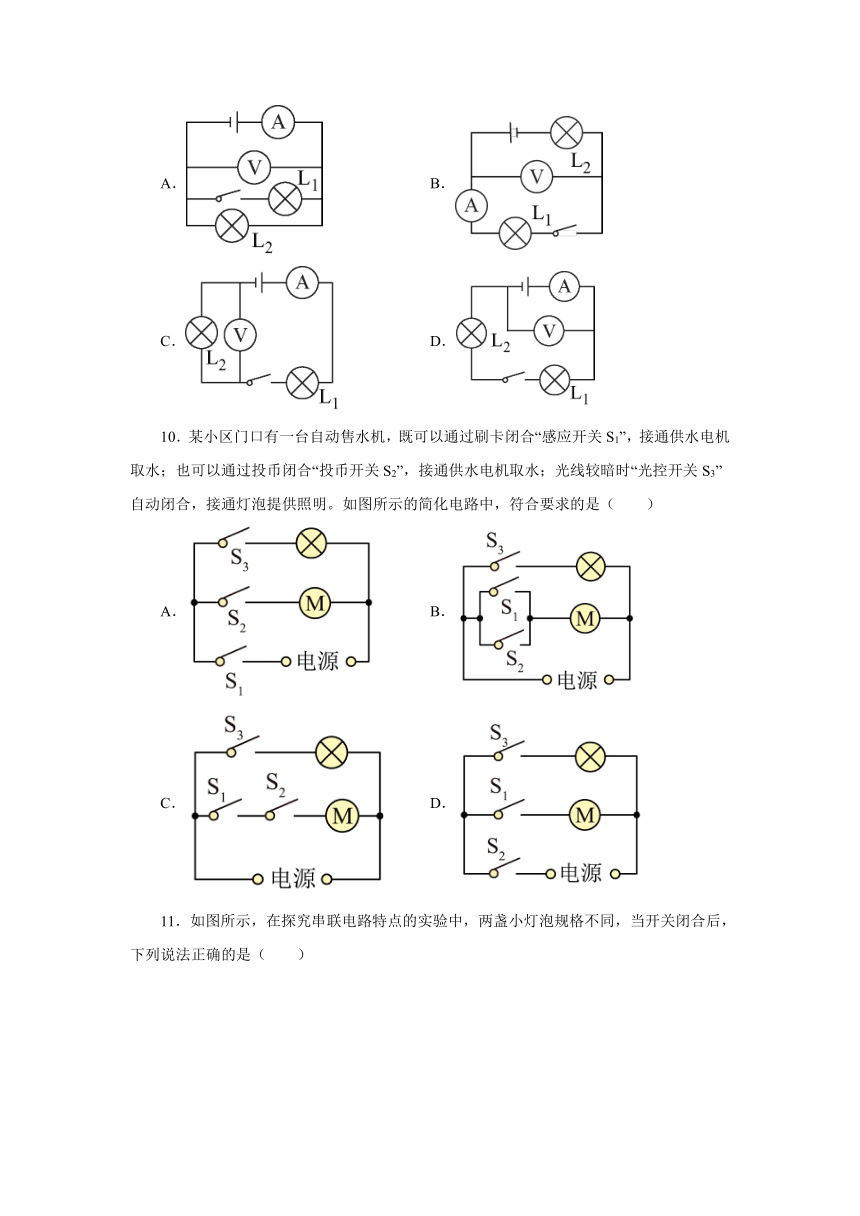

10．某小区门口有一台自动售水机，既可以通过刷卡闭合“感应开关S1”，接通供水电机取水；也可以通过投币闭合“投币开关S2”，接通供水电机取水；光线较暗时“光控开关S3”自动闭合，接通灯泡提供照明。如图所示的简化电路中，符合要求的是（　　）
A．
B．
C．
D．

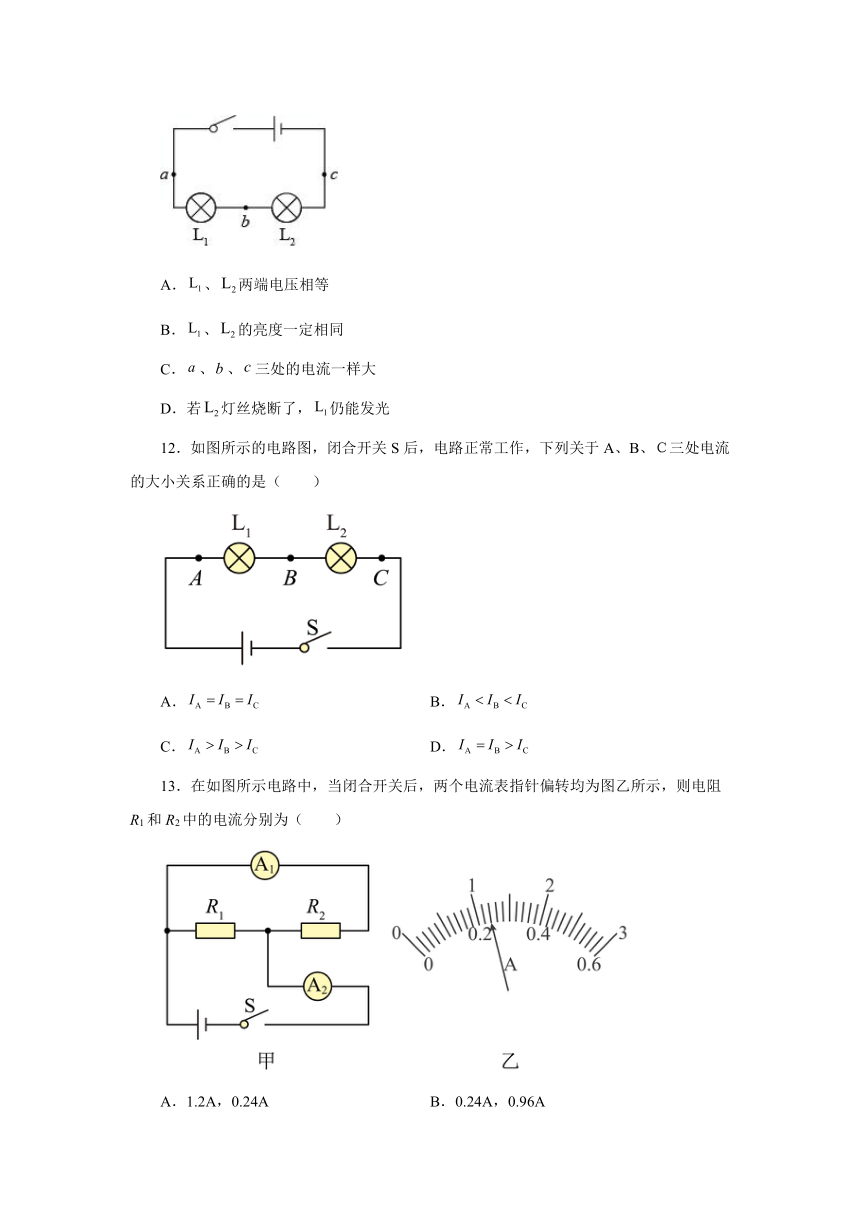

11．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　　）
A．、两端电压相等
B．、的亮度一定相同
C．、、三处的电流一样大
D．若灯丝烧断了，仍能发光
12．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、Ｃ三处电流的大小关系正确的是（　　）
A．
B．
C．
D．
13．在如图所示电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　　）
A．1.2A，0.24A
B．0.24A，0.96A
C．0.96A，0.24A
D．0.24A，1.2A
14．小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（　　）。
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作
D．换气扇和照明灯工作时，它们两端的电压一定相等
15．如图所示的各电路中，开关关S闭合后。小灯泡L1、L2都能发光的是（　　）
A．
B．
C．
D．
二、填空题
16．如图所示是某玩具的电池仓，其中的两节5号新电池，它们是______联的，此电池仓的电压为______V。
17．如图所示，是发光二极管的示意图，当电流从较长的接线脚流入时，二极管中有电流通过，使其发光；如果电流从较短接线脚流入，二极管不发光，电路处于______（选填“短路”或“断路”）状态，这说明发光二极管具有______特点。
18．如图所示的电路中，要使和串联应闭合开关______；要使和并联应闭合开关______；如果同时闭合、、，则电路处于______状态。
19．实验课上，老师拿出一个电路板（如图所示），当开关S闭合后发现，灯L不亮，现已确定是灯L的短路或断路引起的。要求检测是哪一种故障小羽和同学们做了如图的检测电路，将故障电路的开关S断开，分别把M、N接到a、b的接线柱上。若检测灯亮，则故障是______若检测灯不亮，则故障是______。
20．如图是某实验电路的一部分，某次测量表盘如图所示，电流表的示数为___________A，若通过导线ab电流为0.2A，若导线cd中的电流方向由d到c，则通过导线cd的电流大小是___________A或___________A。
21．如图甲所示电路中，闭合开关S，电流表A1与A2指针指示的位置均如图乙所示，通过灯泡L1的电流为___________A，L2的电流为___________A。
22．如图所示是一种课间音乐定时播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。定时器开关应该安装在______导线上（选填“a”或“b”）。当该装置定时播放音乐时，定时器开关应处于______（选填“闭合”或“断开”）状态，此时通过播放器的电流______通过指示灯的电流（选填“小于”、“等于”或“大于”）。
三、实验题
23．小明设计的“探究串联电路电流特点”的实验电路图如图所示。
电流表的位置
A
B
C
电流表示数I/A
0.3
0.25
0.3
(1)按电路图连接电路后，小明在检查电路的过程中发现电流表示数如图所示，接下来小明应该
_____
；
(2)上表是某同学实验中的一组数据，则上述表格所记录的数据中，明显错误的数据是
_____
。
24．探究串联电路电压特点。
（设计实验与进行实验）
(1)小芳连接好了的实物电路图如图甲所示，请在虚线框内画出与图甲对应的电路图，并在电路图中标上L1、L2___________
。
(2)在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为
___________
V。
(3)闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是灯泡
___________
发生了断路。
(4)排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成
___________
。
(5)方法改进后，小芳选用规格
___________
（填“相同”或“不同”）的灯泡完成了三次实验，测得AB、CD、AD间的电压并记录在下表中。
实验次数
UAB/V
UCD/V
UAD/V
1
1.9
0.9
2.8
2
1.2
1.6
2.8
3
1.4
1.4
2.8
（分析与论证）分析表中的数据，可得出的结论为：串联电路两端的电压
___________
串联电路中各部分电路两端的电压之和。
25．小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
(1)在拆接电路时，开关必须______；
(2)在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为______V；
(3)闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了______；（选填“短路”或“断路”）；
(4)排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成______；
(5)方法改进后，小芳选用不同规格的灯泡，完成了三次实验，测得AB、CD、AD间的电压记录在表格中，分析表中的数据，可得出的结论：______；
UAB/V
UCD/V
UAD/V
第一次测量
0.9
2.8
第二次测量
1.2
1.6
2.8
第三次测量
1.4
1.4
2.8
(6)如下图所示，请在甲乙圆圈内填入合适的电流表或电压表，使开关S闭合后，两灯都能正常发光。甲是______，乙是______。
四、作图题
26．根据实物图，画出它的电路图。
27．如图所示电路，改变a、b、c三根导线中一根的接法，使电路成为并联电路（先在原导线上打“ד后才更改接法）
28．按要求作图。请在图中用笔画线代替导线连接电路并在方匡中画出对应的电路图。要求：两灯并联，开关S同时控制两盏灯泡，电流表测通过L1的电流。
五、计算题
29．如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表两极对调后示数为3V．求：
（1）电源电压是多少？
（2）当S1、S3闭合,S2断开时，电压表的示数为多少?
30．如图甲所示电路，V1，V2是两只相同的电压表。当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图乙所示，指针刚好对准刻度线位置。则：
（1）求灯L1和L2两端的电压及电源电压；
（2）若将L1和L2改接为图丙所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时分别通过灯L1和L2的电流以及L1和L2各自两端的电压；
（3）在丙图中，若L2突然灯丝断了，那么电流表A1、电流表A2的示数分别是多少？
参考答案
1．B
2．B
3．B
4．B
5．D
6．C
7．B
8．C
9．C
10．B
11．C
12．A
13．C
14．D
15．D
16．串联
3
17．断路
单向导电性
18．
、
短路
19．灯L短路
灯L断路
20．0.46
0.26
0.66
21．1.76
0.44
22．b
断开
等于
23．将电流表调零
0.25
24．
1.9
L1
电压表损坏
不同
等于
25．断开
1.9
断路
电压表的正负接线柱接反
串联电路各部分电压之和等于电源电压
电压表
电流表
26．
27．
28．
29．（1）9V
；（2）9V．
30．(1)1.2V；4.8V；6V；(2)1.2A；0.3A；6V；6V；(3)1.2A；1.2A
