《恒定电流》测试题
(时间90分钟，总分100分)
一、选择题（共12题，每题4分，共48分。在每小题给出的四个选项中，只有一项符合题目要求.）
1．铜是良好的导电材料。在一段通电铜导线内，定向移动形成电流的微粒是（　　）
A．原子核
B．电子
C．既有电子也有原子核
D．原子
2．有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c．电流沿以下方向流过该金属电阻，其中电阻阻值最小的是（　　）
A．
B．C．
D．
3．关于电功和电热的计算，下列说法正确的是（　　）
A．如果是纯电阻电路，电功可用公式W=UIt计算，也可用公式W=I2Rt计算
B．如果是纯电阻电路，电热可用公式W=I2Rt计算，但不能用公式W=UIt计算
C．如果不是纯电阻电路，电功只能用公式W=I2Rt计算
D．如果不是纯电阻电路，电热可用公式W=I2Rt计算，也可用公式W=UIt计算
4．电阻R1和R2分别标有“2Ω，1.0A”和“4Ω，0.5A”，将它们串联后接入电路中，如图所示，则此电路中允许消耗的最大功率为（　　）
A．1.5W
B．3.0W
C．5.0W
D．6.0W
5．如图所示，某一导体的形状为长方体，其长、宽、高之比为a：b：c=3：2：1．在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4．在1、2两端加上恒定电压，导体的电阻为R1；在3、4两端加上恒定电压，导体的电阻为R2，则R1：R2为（　　）
A．1：1
B．1：9
C．4：9
D．1：4
6．三个电阻器按照如图所示的电路连接，其阻值之比为R1：R2：R3=1：3：6，则电路工作时，通过三个电阻器R1、R2、R3上的电流之比I1：I2：I3为（　　）
A．6：3：1
B．1：3：6
C．6：2：1
D．3：2：1

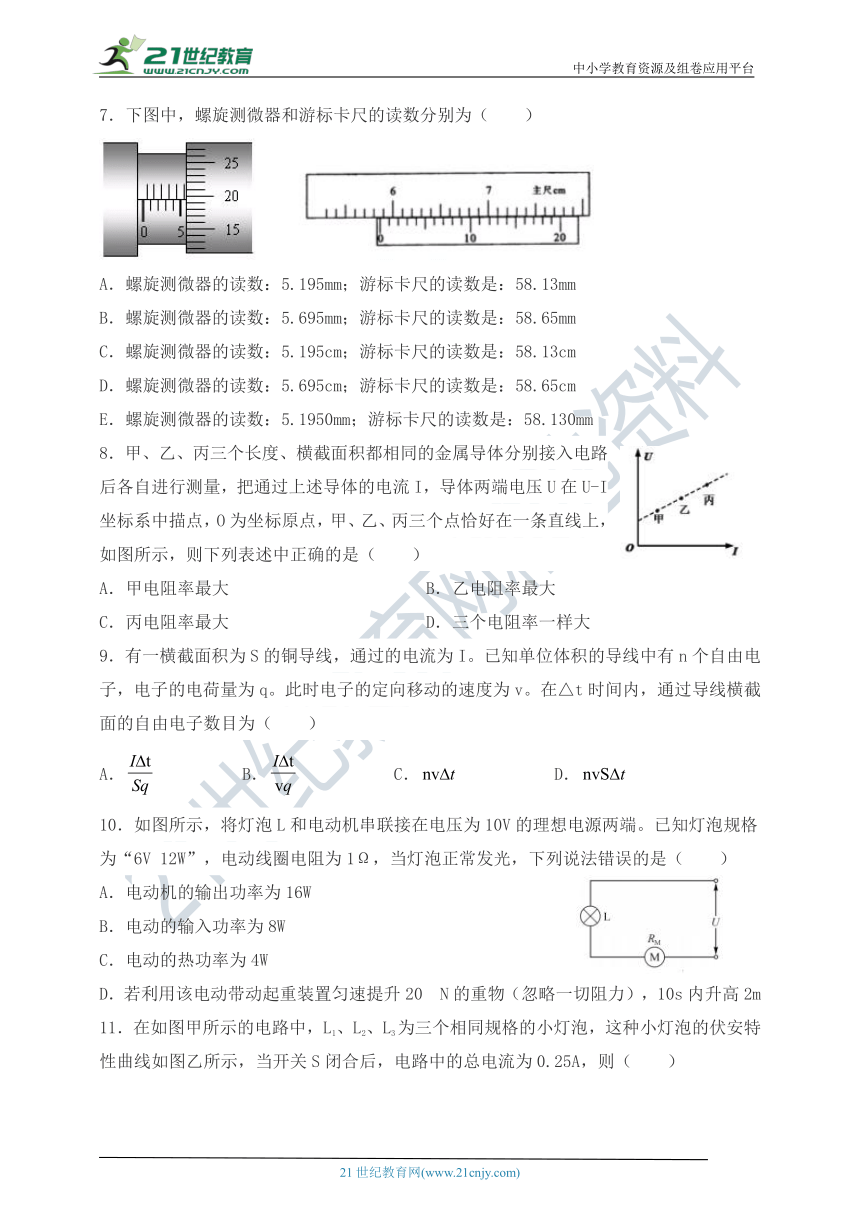

7．下图中，螺旋测微器和游标卡尺的读数分别为（　　）
A．螺旋测微器的读数：5.195mm；游标卡尺的读数是：58.13mm
B．螺旋测微器的读数：5.695mm；游标卡尺的读数是：58.65mm
C．螺旋测微器的读数：5.195cm；游标卡尺的读数是：58.13cm
D．螺旋测微器的读数：5.695cm；游标卡尺的读数是：58.65cm
E．螺旋测微器的读数：5.1950mm；游标卡尺的读数是：58.130mm
8．甲、乙、丙三个长度、横截面积都相同的金属导体分别接入电路后各自进行测量，把通过上述导体的电流I，导体两端电压U在U-I坐标系中描点，O为坐标原点，甲、乙、丙三个点恰好在一条直线上，如图所示，则下列表述中正确的是（　　）
A．甲电阻率最大
B．乙电阻率最大
C．丙电阻率最大
D．三个电阻率一样大
9．有一横截面积为S的铜导线，通过的电流为I。已知单位体积的导线中有n个自由电子，电子的电荷量为q。此时电子的定向移动的速度为v。在△t时间内，通过导线横截面的自由电子数目为（　　）
A．
B．
C．
D．
10．如图所示，将灯泡L和电动机串联接在电压为10V的理想电源两端。已知灯泡规格为“6V
12W”，电动线圈电阻为1Ω，当灯泡正常发光，下列说法错误的是（　　）
A．电动机的输出功率为16W
B．电动的输入功率为8W
C．电动的热功率为4W
D．若利用该电动带动起重装置匀速提升20?N的重物（忽略一切阻力），10s内升高2m

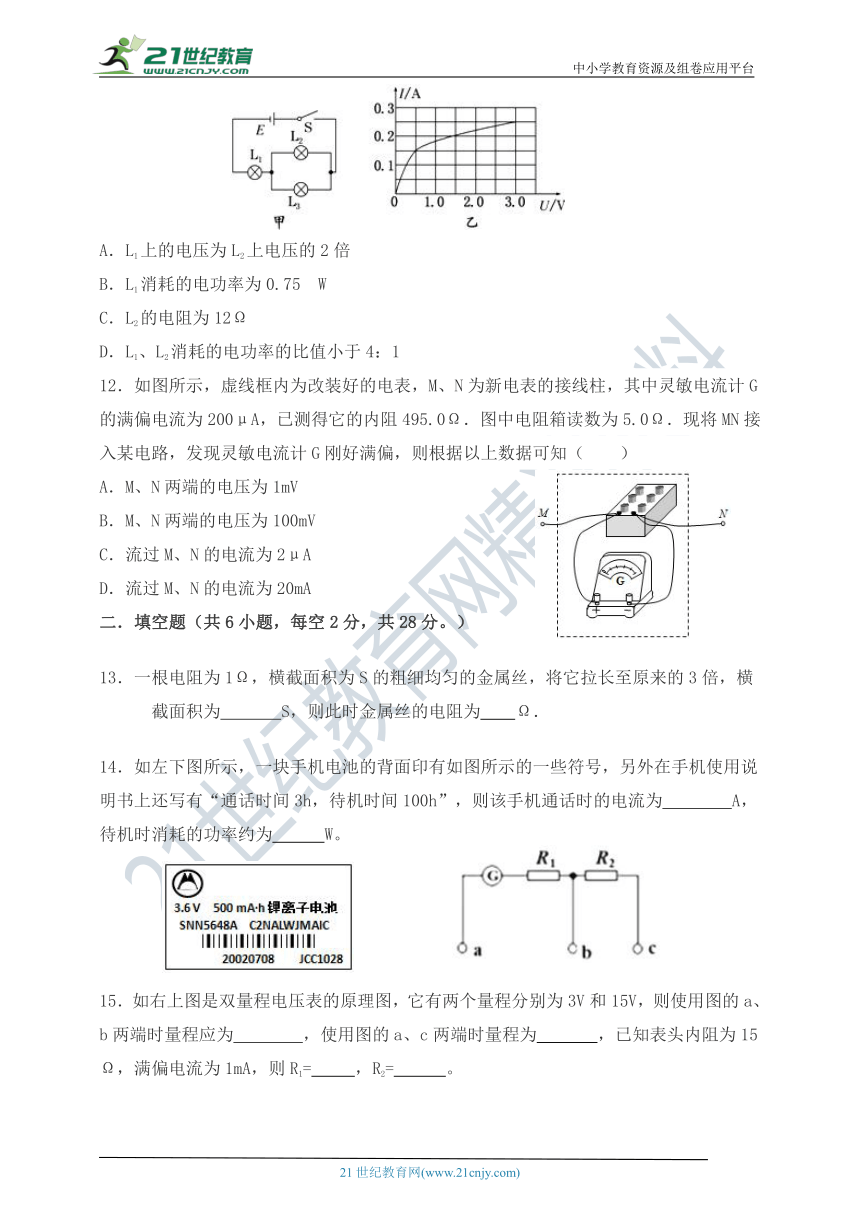

11．在如图甲所示的电路中，L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关S闭合后，电路中的总电流为0.25A，则（　　）
A．L1上的电压为L2上电压的2倍
B．L1消耗的电功率为0.75?W
C．L2的电阻为12Ω
D．L1、L2消耗的电功率的比值小于4：1
12．如图所示，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200μA，已测得它的内阻495.0Ω．图中电阻箱读数为5.0Ω．现将MN接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据可知（　　）
A．M、N两端的电压为1mV
B．M、N两端的电压为100mV
C．流过M、N的电流为2μA
D．流过M、N的电流为20mA
二．填空题（共6小题，每空2分，共28分。）
13．一根电阻为1Ω，横截面积为S的粗细均匀的金属丝，将它拉长至原来的3倍，横截面积为
S，则此时金属丝的电阻为
Ω．
14．如左下图所示，一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3h，待机时间100h”，则该手机通话时的电流为
A，待机时消耗的功率约为
W。
15．如右上图是双量程电压表的原理图，它有两个量程分别为3V和15V，则使用图的a、b两端时量程应为
，使用图的a、c两端时量程为
，已知表头内阻为15Ω，满偏电流为1mA，则R1=
，R2=
。
16．一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图1所示．该工件的直径为
mm；图2中螺旋测微器的读数为
mm
17．四个电阻组成电路如图所示，R1=2R2=2R3=4R4，则这四个电阻通过的电流之比I1：I2：I3：I4=
，若每个电阻的额定功率均为60W，则这段电路允许消耗的最大功率为
W．
18．如图所示的两条图线分别为直流电源总功率随电流变化的图线和这个电源内电阻发热功率随电流变化的图线。其中，图线
（填写“a”或“b”）表示电源总功率随电流变化的图线。从图中给出的数据可以得出电源对外电阻能够提供的最大功率为
W。
计算题（共2小题，共24分。）
19．在研究微型电动机的性能时，可采用图所示的实验电路．当调节滑动变阻器R，使电动机停止转动时，电流表和电压表的示数分别为0.5A和1.0V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0A和15.0V．求：
（1）这台电动机的内阻；
（2）这台电动机正常运转时的热功率；
（3）这台电动机正常运转时的输出功率．
20．一辆电动自行车的铭牌上给出了如下的技术参数表。
规格
后轮驱动直流电机
车型
26英寸
额定输出功率
120W
整车质量
30kg
额定电压
40V
最大载量
120kg
额定电流
4.0A
规格后轮驱动直流电机车型26英寸额定输出功率120W整车质量30kg额定电压40V最大载量120kg额定电流4.0A
请根据如表计算：
（1）此车电机的内阻；
（2）电机正常工作时的效率；
（3）在额定电压下，电机突然卡死时，电机的总功率。
参考答案
一、选择题（共12题，每题4分，共48分。在每小题给出的四个选项中，只有一项符合题目要求.）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
B
A
A
A
B
D
B
A
D
A
B
D
二．填空题（共6小题，每空2分，共28分。）
13.；9；
14.；0.018；
15.3V；15V；2985Ω；12000Ω；
16.29.8；2.720；
17.5:1:1:4；72；
18.a；1.5；
三．计算题（共2题，共24分。）
1.（1）2Ω???（2）8w??
(3)
22w?
【解析】(1)当电动机停止转动时，电动机可视为纯电阻电路，则有：?
(2)正常运动时，电流为2.0A，则其热功率P热=I2r=22×2=8W；
(3)输出功率?P出=UI-I2r=15×2-22×2=22W
2.解:由表格读出电机的额定电压U=40V，额定电流I=4A，额定输出功率P出=120W．
（1）电机输入的是电功率，总功率等于电功率，得到P总=IU=40×4W=160W
?????根据能量守恒得，内部发热功率P热=P总-P出，又P热=I2r
则有P总-P出=I2r
??
（2）电机正常工作时的效率η==75%
（3）在额定电压下，电机突然卡死时，电机电路是纯电阻电路，欧姆定律成立，则有P==640W
答：（1）此车电机的内阻是2.5Ω；
（2）电机正常工作时的效率是75%；
（3）在额定电压下，电机突然卡死时，电机的总功率是640W．
