电流和电路练习
一、单选题
为了形象、简单地表示实际电路的情况，我们常用规定的符号表示电源、开关、用电器等电路元件。如图中的规定符号与所表示的实物不一致的是
A.
干电池
B.
开关
C.
电动机
D.
插座
对如图所示的三个电路，判断正确的是?
?
?
A.
甲断路、乙短路、丙通路
B.
甲通路、乙短路、丙短路
C.
甲断路、乙通路、丙短路
D.
甲短路、乙断路、丙通路
下列选项中的电路正确的是
A.
B.
C.
D.
下列关于电流的说法中，正确的是
A.
电荷只要运动就会形成电流
B.
只有正电荷的定向移动才能形成电流
C.
负电荷定向移动的方向与电流方向相反
D.
电流的符号是A

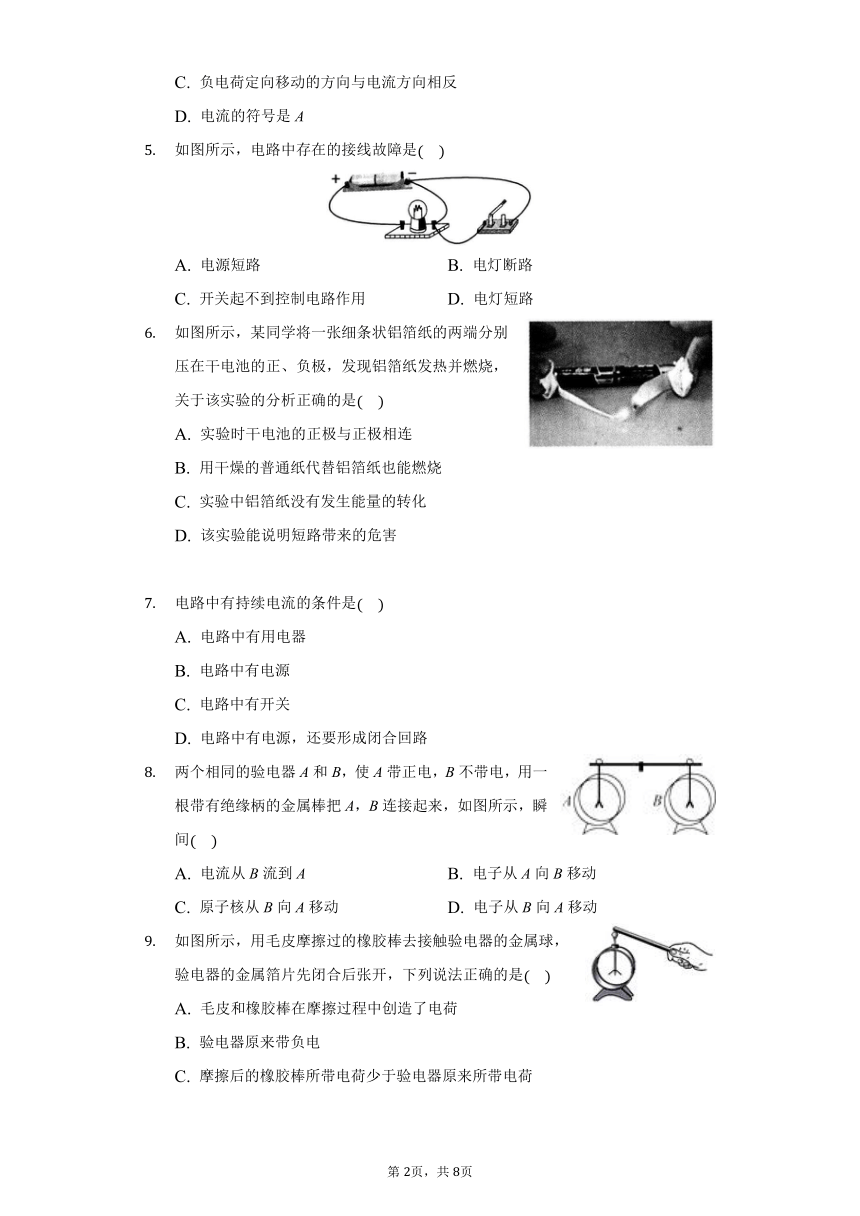

如图所示，电路中存在的接线故障是
A.
电源短路
B.
电灯断路
C.
开关起不到控制电路作用
D.
电灯短路
如图所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正、负极，发现铝箔纸发热并燃烧，关于该实验的分析正确的是
A.
实验时干电池的正极与正极相连
B.
用干燥的普通纸代替铝箔纸也能燃烧
C.
实验中铝箔纸没有发生能量的转化
D.
该实验能说明短路带来的危害
电路中有持续电流的条件是
A.
电路中有用电器
B.
电路中有电源
C.
电路中有开关
D.
电路中有电源，还要形成闭合回路
两个相同的验电器A和B，使A带正电，B不带电，用一根带有绝缘柄的金属棒把A，B连接起来，如图所示，瞬间
A.
电流从B流到A
B.
电子从A向B移动
C.
原子核从B向A移动
D.
电子从B向A移动
如图所示，用毛皮摩擦过的橡胶棒去接触验电器的金属球，验电器的金属箔片先闭合后张开，下列说法正确的是
A.
毛皮和橡胶棒在摩擦过程中创造了电荷
B.
验电器原来带负电
C.
摩擦后的橡胶棒所带电荷少于验电器原来所带电荷
D.
橡胶棒接触验电器的瞬间，电流的方向从验电器到橡胶棒

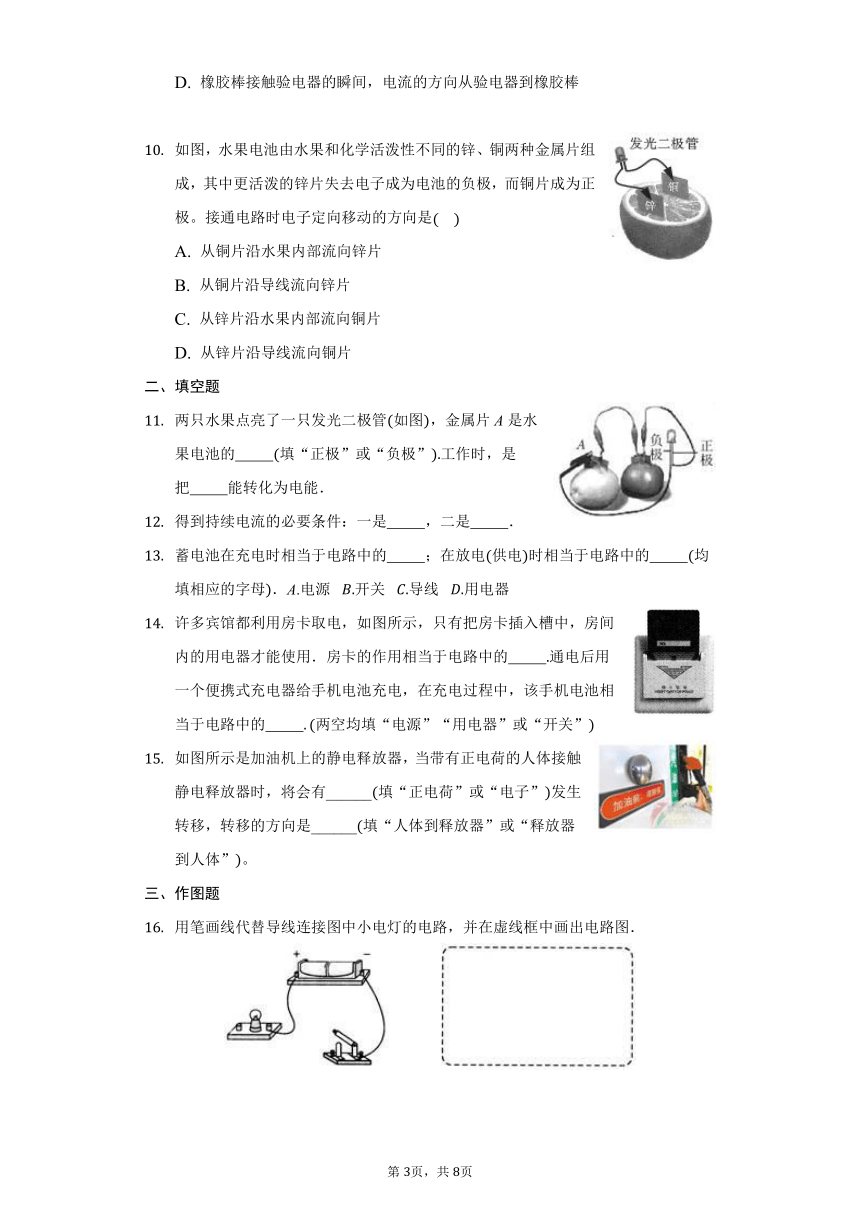

如图，水果电池由水果和化学活泼性不同的锌、铜两种金属片组成，其中更活泼的锌片失去电子成为电池的负极，而铜片成为正极。接通电路时电子定向移动的方向是
A.
从铜片沿水果内部流向锌片
B.
从铜片沿导线流向锌片
C.
从锌片沿水果内部流向铜片
D.
从锌片沿导线流向铜片
二、填空题
两只水果点亮了一只发光二极管如图，金属片A是水果电池的??????????填“正极”或“负极”工作时，是把??????????能转化为电能．
得到持续电流的必要条件：一是??????????，二是??????????．
蓄电池在充电时相当于电路中的??????????；在放电供电时相当于电路中的??????????均填相应的字母．A.电源?
开关?
导线?
用电器
许多宾馆都利用房卡取电，如图所示，只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路中的??????????通电后用一个便携式充电器给手机电池充电，在充电过程中，该手机电池相当于电路中的??????????两空均填“电源”“用电器”或“开关”
如图所示是加油机上的静电释放器，当带有正电荷的人体接触静电释放器时，将会有______填“正电荷”或“电子”发生转移，转移的方向是______填“人体到释放器”或“释放器到人体”。
三、作图题
用笔画线代替导线连接图中小电灯的电路，并在虚线框中画出电路图．

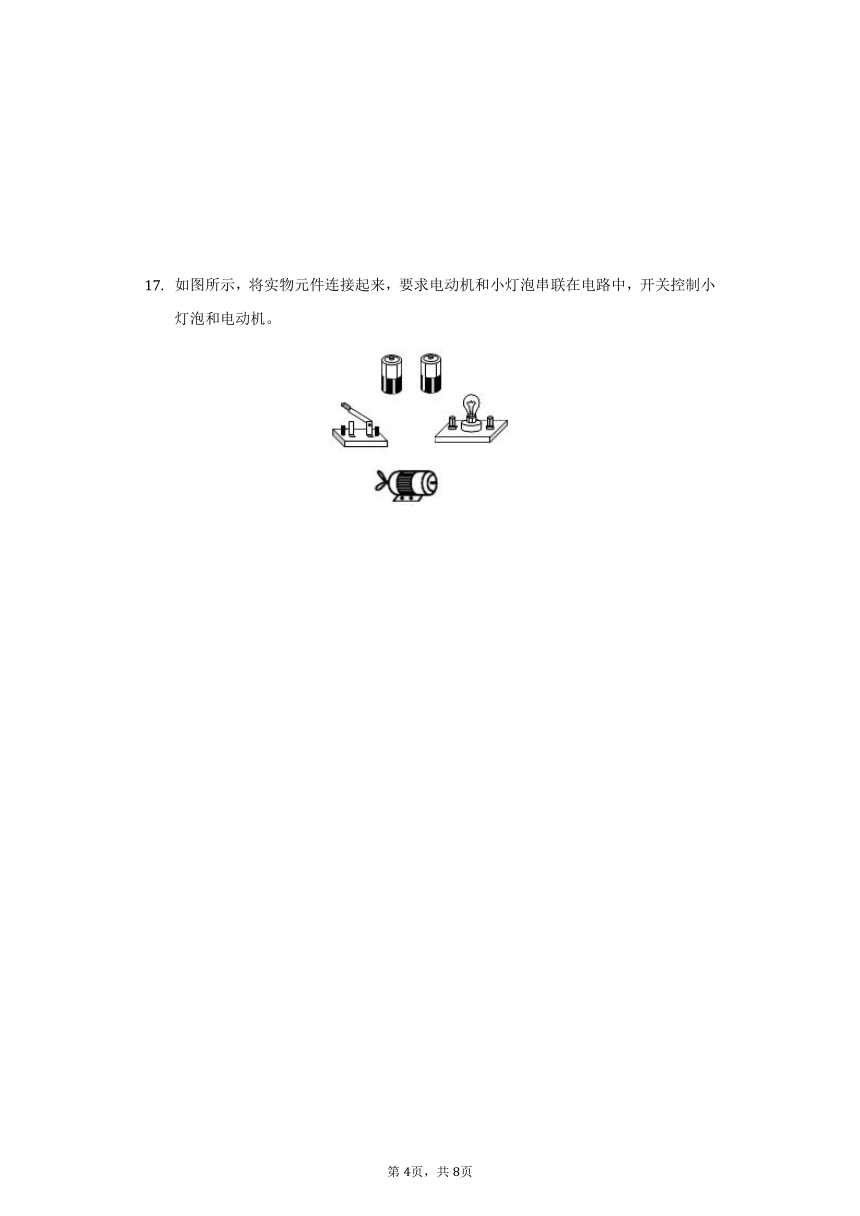

如图所示，将实物元件连接起来，要求电动机和小灯泡串联在电路中，开关控制小灯泡和电动机。
答案和解析
1.【答案】D
【解答】
A.干电池：，故A正确；
B.?故B正确；
C.电动机：，故C正确；
D.三孔插座故D错误。
本题要求选错误的，故选D。??
2.【答案】A
3.【答案】D
4.【答案】C
【解答】
A.电荷的定向移动形成电流，平时导体中的电荷做的是杂乱无章的运动，不能形成电流，故A错误；
B.形成电流的情况有三种：正电荷定向移动，负电荷定向移动，正负电荷同时向相反方向移动，故B错误；
C.人们把正电荷移动的方向规定为电流的方向，所以负电荷移动的方向与电流方向相反，故C正确；
D.电流是一个物理量，它用字母I表示，故D错误。
故选C。??
5.【答案】C
【解析】由实物图知，开关被短路，起不到控制电路作用．
6.【答案】D
【解析】要连通电路应将电源的正、负极接入电路中，故A错误；
干燥的普通纸是绝缘体，所以此实验中用干燥的普通纸代替铝箔纸不能发生燃烧现象，故B错误；
7.【答案】D
【解析】?
电路中有持续电流的条件有两个，一是有电源，二是形成闭合回路．
8.【答案】D
【解答】
金属导体中能自由移动的是自由电子，A带正电说明A缺少电子，所以带有绝缘柄的金属棒把A、B连接起来后，将有电子从B向A移动，电流从A流到B?。
所以ABC错误，D正确。
故选：D。??
9.【答案】D
【解析】解：
A、摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，故A错误；
B、用毛皮摩擦过的橡胶棒带负电荷，当接触验电器上端的金属球时，橡胶棒上的电子会转移到金属箔片上，由于金属箔片先闭合后张开，验电器原来带正电，故B错误；
C、由于金属箔片先闭合后张开，说明橡胶棒上带负电荷比验电器所带的正电荷多，故C错误；
D、因为正电荷定向移动的方向规定为电流的方向，所以电流方向与电子移动的方向相反，即瞬间的电流方向是从验电器到橡胶棒；故D正确。
10.【答案】D
【解析】解：在电源外部：电流从电源正极流向电源负极；在电源内部，电流从电源负极流向正极。
题中锌片失去电子成为电池的负极，而铜片成为正极，电子的定向移动方向和电流方向相反，
在水果内部电流从锌片流向铜片，所以接通电路时水果内部的离子定向移动形成电流；
在导线电流从铜片流向锌片，所以接通电路时电子定向移动的方向是从锌片定向移到铜片。
11.【答案】负极
化学?
12.【答案】有电源
电路是通路
13.【答案】D?
A
【解析】
14.【答案】开关?
用电器
【解析】房卡能够控制房间内的用电器的使用，作用相当于电路中的开关；在充电过程中，该手机电池相当于电路中的用电器．
15.【答案】电子?
释放器到人体
【解析】解：静电释放器金属球和大地之间相连的应是金属导体，人体带正电荷，释放器中的电子会流向人体，与人体的正电荷中和；电子转移的方向是释放器到人体。
故答案为：电子；释放器到人体。
金属中有大量的自由电子；电流的方向是正电荷移动的方向，负电荷定向移动的方向与电流的方向相反。
解决此类问题关键是能利用静电现象进行分析生活现象，基础题。
16.【答案】
17.【答案】解：先将干电池连接起来，由电源正极依次连接灯泡、电动机和开关，最后回到电源负极，如图所示：
。
