探究：凸透镜成像规律
仪器 镜头
类型 像 的 情 况 物距和像距的关系，及物与像的同、异侧
倒立/正立 放大/缩小 实像/虚像
投影仪
放大镜
照相机
倒立
倒立
正立
放大
放大
缩小
实像
实像
虚像
uuu>v 异侧
凸透镜
凸透镜
凸透镜

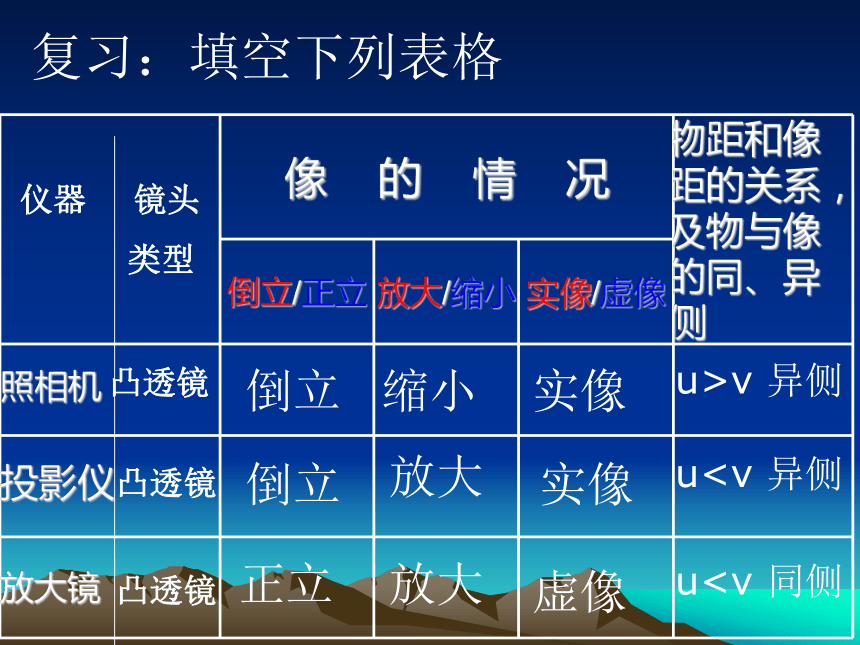

复习：填空下列表格
问题
镜头都是什么镜？
凸透镜
将上面的三个仪器成像中物距大小排个序？(看知识巩固5)
u照相机 >u投影仪 >u放大镜
现象：
凸透镜能成不同像。
问题：
猜想：
实验
凸透镜成的像的虚实、大小、正倒跟什么有关系？
与焦距有关
与物距有关
如何进行实验？
如何设计一个探究凸透镜成像规律的实验？
F
F
2F
2F
40

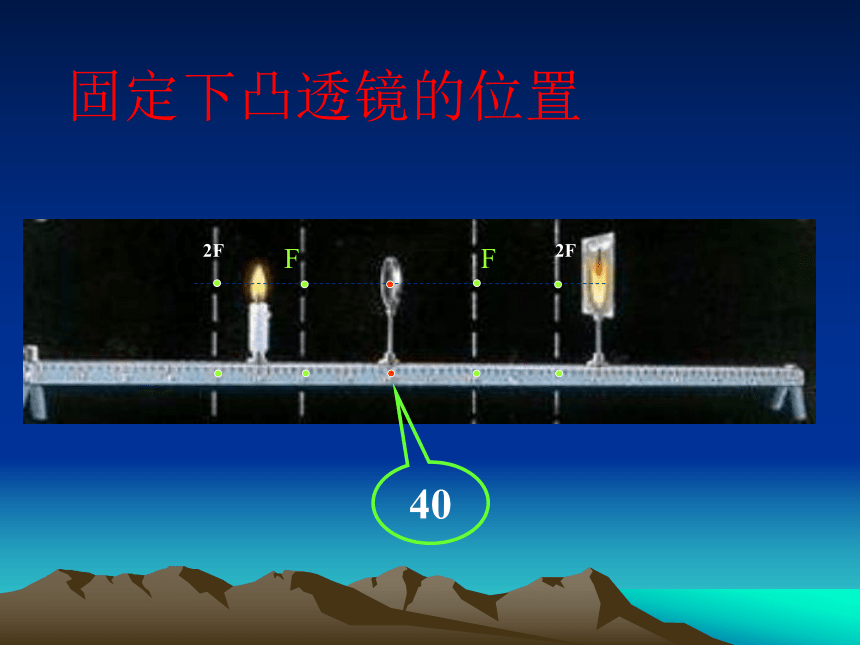

固定下凸透镜的位置
移动
透镜放蜡烛的一侧有哪两个点？
在物距一侧将主光轴分成几个部分？
做实验时如何移动？
先移凸透镜，到某一位置
移光屏，使像最清晰
看
要观察什么？
像是放大还是缩小？
像是正立还是倒立？
像与物是同侧还是异侧？
如何判断像的情况？
u
v
40
25
70
u=
V =
15cm
30cm
1、物距、像距
记
物距与像距的关系 物距u / cm 像距v / cm 像的性质
大小 正倒 虚实 同异侧
u>2f 30cm
u＝2f 20cm
2f>u>f 15cm
u＝f （写出看到的现象）
u用纸把凸透镜遮去一半 ，观察有与没遮什么不同（补充做的）
补充实验
用纸把凸透镜遮去一半 ，观察有与没遮什么不同？
六、分析
我们下节课讲！
