物理八年级（沪粤版）：3.4《探究光的折射规律》课件

(共16张PPT)
探究光的折射规律
3-4
第3章 光和眼睛
探究光的折射规律
3-4
第3章 光和眼睛
对比区分透镜，思考：
1、透镜有哪些不同？
2、你能根据透镜的不同特征，给它命名吗？
探究光的折射规律
3-4
第3章 光和眼睛
放大镜

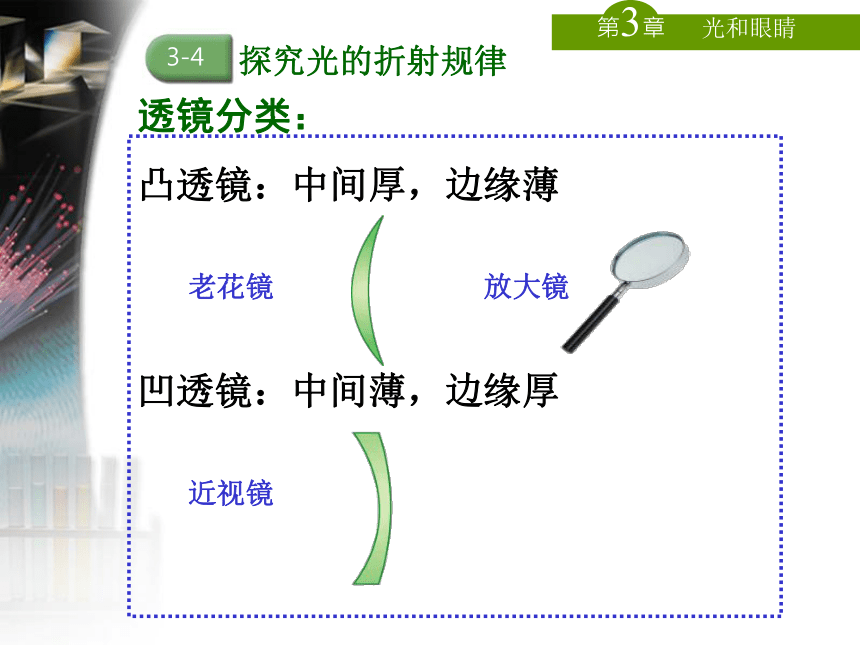

透镜分类：
凸透镜：中间厚，边缘薄
凹透镜：中间薄，边缘厚
老花镜
近视镜
探究光的折射规律
3-4
第3章 光和眼睛

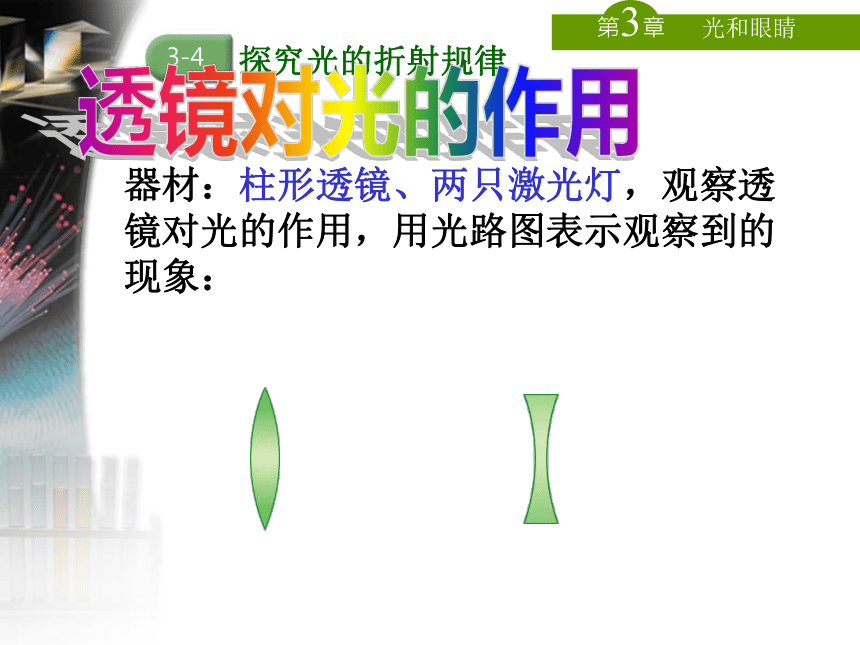

器材：柱形透镜、两只激光灯，观察透镜对光的作用，用光路图表示观察到的现象：
探究光的折射规律
3-4
第3章 光和眼睛
透镜对光线的作用：
凸透镜 （会聚透镜）：对光有会聚作用
凹透镜（发散透镜） ：对光有发散作用

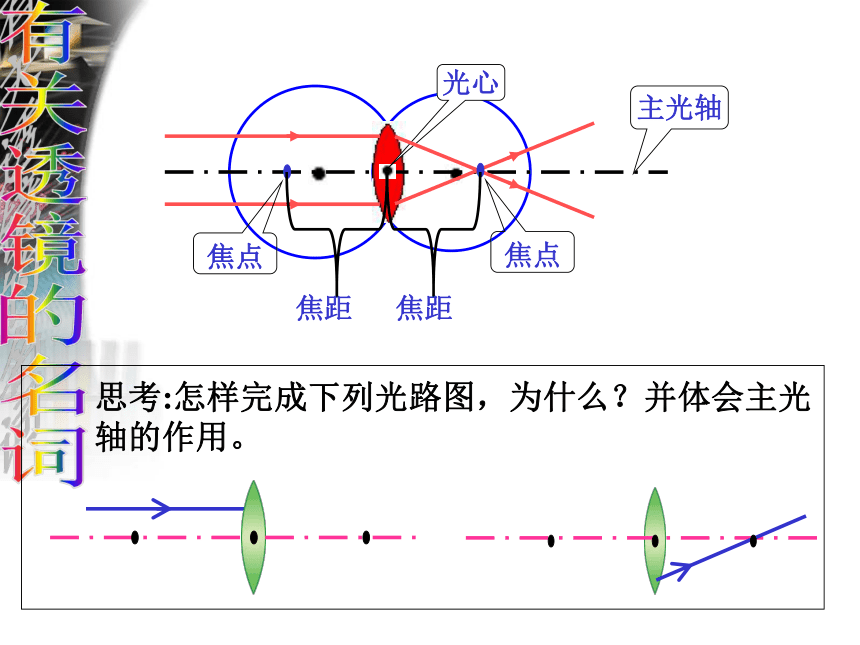

主光轴
光心
焦点
焦距
思考:怎样完成下列光路图，为什么？并体会主光轴的作用。
焦点
焦距
第3章 光和眼睛

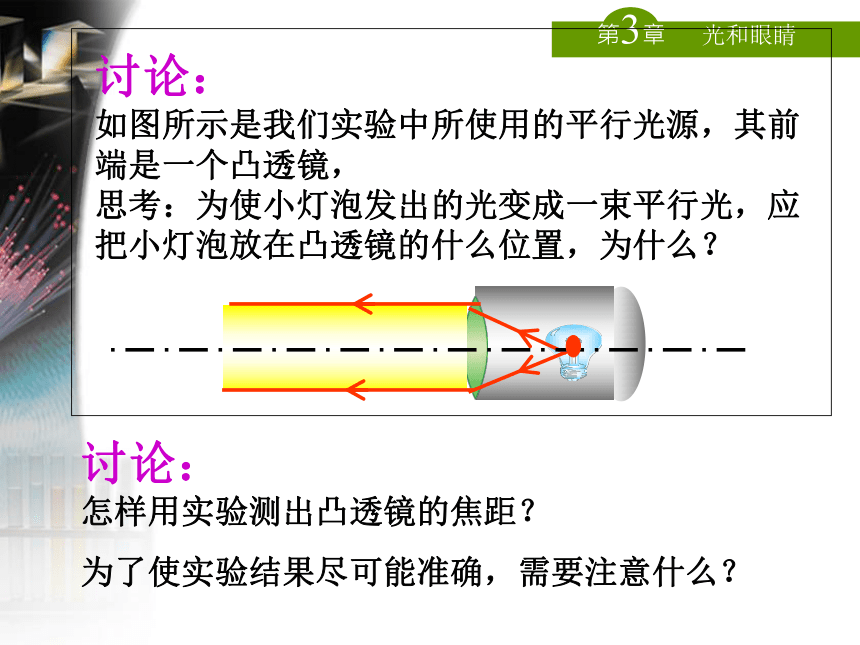

讨论： 如图所示是我们实验中所使用的平行光源，其前端是一个凸透镜， 思考：为使小灯泡发出的光变成一束平行光，应把小灯泡放在凸透镜的什么位置，为什么？
讨论： 怎样用实验测出凸透镜的焦距？
为了使实验结果尽可能准确，需要注意什么？
探究光的折射规律
3-4
第3章 光和眼睛
请用平行光源、光屏，三次实验测出凸透镜的焦距，将结果填入下面表格：
已知我们手中老花镜的焦距是0.5米，对比可知，透镜焦距的大小可能和 有关。
次数 1 2 3 平均值
焦距
3-4
第3章 光和眼睛
一个探险队去南极考察。
冰原自救
探究光的折射规律
3-4
第3章 光和眼睛
一天中午，饥肠辘辘的人们正要生火做饭时，发现火种丢失了！
探究光的折射规律
3-4
第3章 光和眼睛
在零下70多摄氏度的严寒环境里，丢失火种就意味着死亡！怎么办？！
探究光的折射规律
3-4
第3章 光和眼睛
一个聪明的队员用冰磨了一个大透镜，利用阳光引燃木材，人们得救了！
探究光的折射规律
3-4
第3章 光和眼睛
日照仪
如果在向阳的窗台上，放一个盛水的透明烧瓶，就制成了一种仪器——日照仪。 太阳光无论从哪个方向射过来，总能把阳光会聚在焦点，在焦点上放一张纸条，阳光就会灼出焦痕，人们根据焦痕的长短可以来计算太阳照射的时间。
探究光的折射规律
3-4
第3章 光和眼睛
1.你应该知道的
2.你还想知道的……？
知识？
方法？
态度？
第3章 光和眼睛
请参照这三幅图片，课下讨论：透镜对光为什么有会聚或发散作用？并用光路图进行解释。
探究光的折射规律
3-4
第3章 光和眼睛 1
谢谢大家!
再见!!
