1.3地球的圈层结构课件（共24张ppt）

(共24张PPT)
地球的圈层结构
第1章
第3节

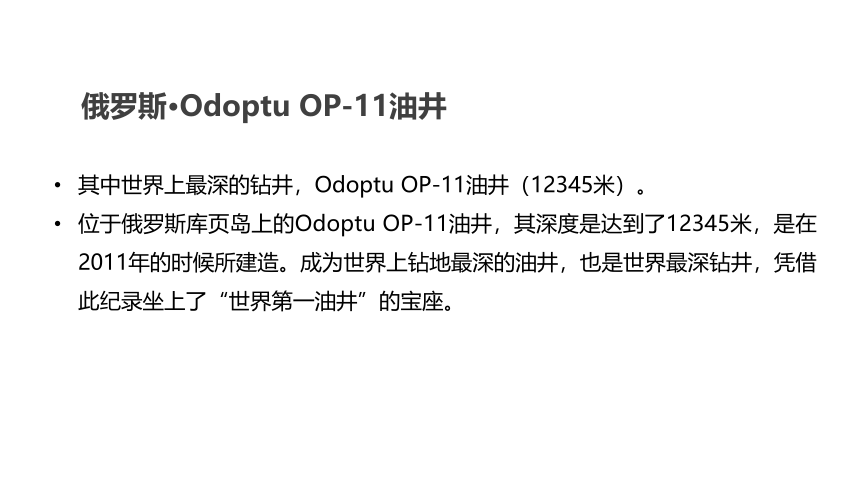

俄罗斯·Odoptu
OP-11油井
其中世界上最深的钻井，Odoptu
OP-11油井（12345米）。
位于俄罗斯库页岛上的Odoptu
OP-11油井，其深度是达到了12345米，是在2011年的时候所建造。成为世界上钻地最深的油井，也是世界最深钻井，凭借此纪录坐上了“世界第一油井”的宝座。
《地心游记》地球内部揭秘
在凡尔纳的科幻小说《地心游记》中，主人公可以在地下旅行，甚至穿过地心。但就当前实际的科技水平来说，人类还无法实现“地心漫游”。目前最深的钻井，深度为12千米，仅仅触及地球的“表皮”。
那么人类通过什么方式认识地球的内部结构呢?
地球的内部结构究竟是怎样的呢?
/
01
The
inner
structure
of
the
earth.
地球的内部圈层结构
地震波与地球内部结构
Seismic
wave
and
internal
structure
of
the
earth
01

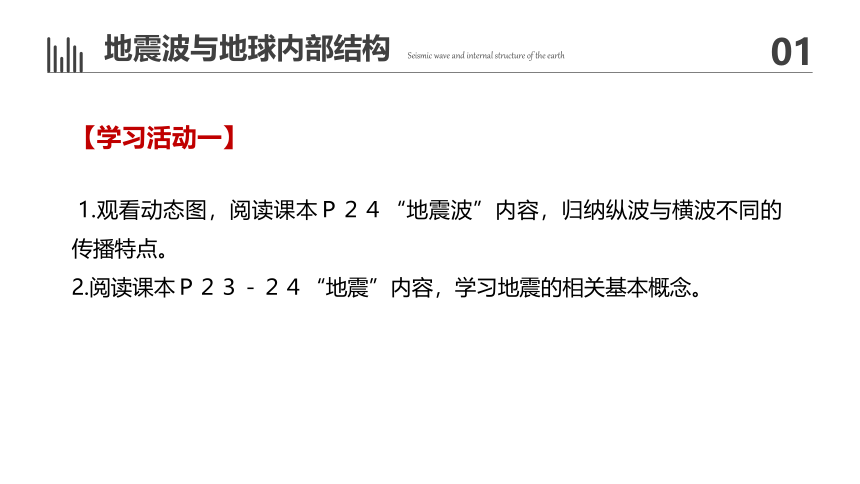

1.观看动态图，阅读课本Ｐ２４“地震波”内容，归纳纵波与横波不同的传播特点。
2.阅读课本Ｐ２３－２４“地震”内容，学习地震的相关基本概念。
【学习活动一】
地震波与地球内部结构
Seismic
wave
and
internal
structure
of
the
earth
01

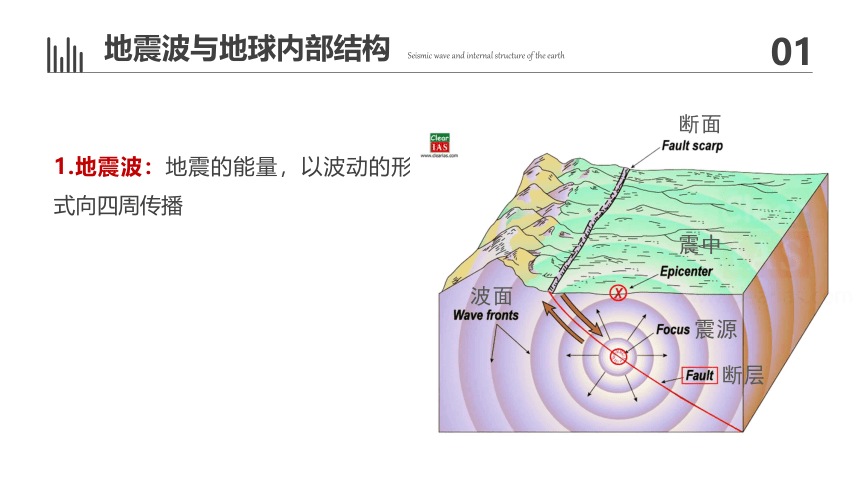

1.地震波：地震的能量，以波动的形式向四周传播
震中
震源
波面
断层
断面
分
类
特

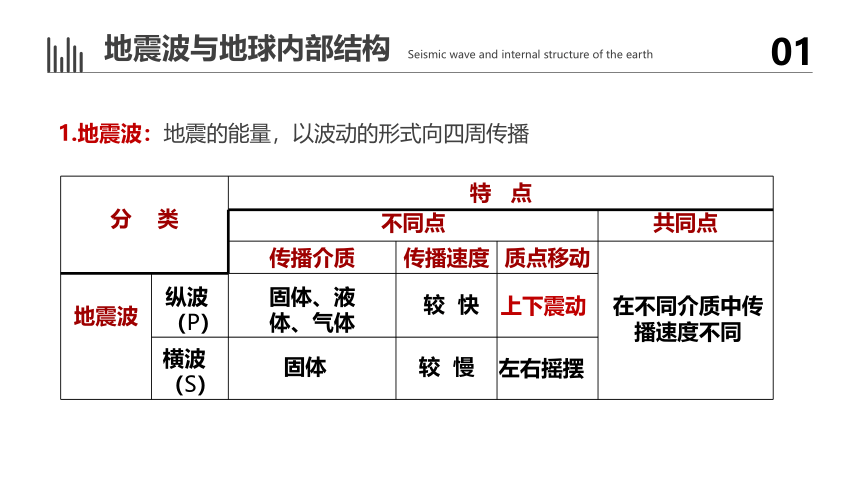

点
不同点
共同点
传播介质
传播速度
质点移动
地震波

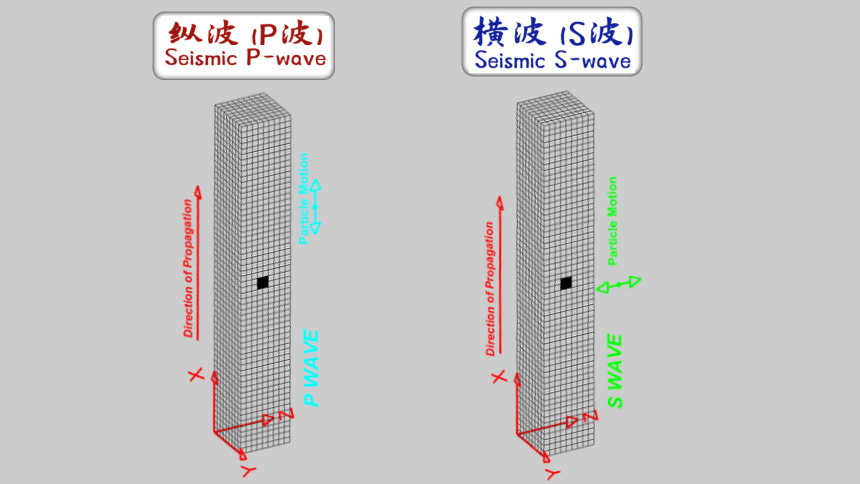

纵波（P）
横波（S）
固体、液体、气体
较
慢
固体
较
快
在不同介质中传播速度不同
地震波与地球内部结构
Seismic
wave
and
internal
structure
of
the
earth
01
1.地震波：地震的能量，以波动的形式向四周传播
左右摇摆
上下震动

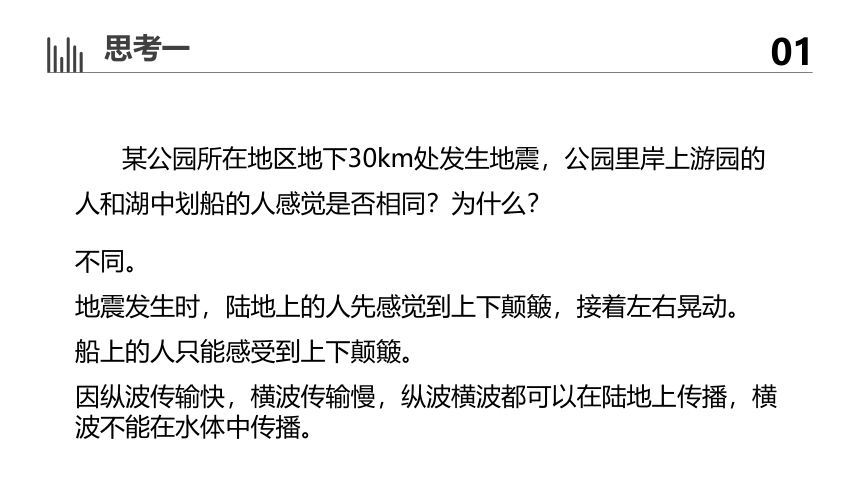

思考一
01
某公园所在地区地下30km处发生地震，公园里岸上游园的人和湖中划船的人感觉是否相同？为什么？
不同。
地震发生时，陆地上的人先感觉到上下颠簸，接着左右晃动。
船上的人只能感受到上下颠簸。
因纵波传输快，横波传输慢，纵波横波都可以在陆地上传播，横波不能在水体中传播。
地震波与地球不连续面
Seismic
wave
and
earth
discontinuity
02
【学习活动二】
读课本Ｐ25图1－18，归纳地震波在地下传播的过程中的变化情况，并据此认识两个不连续面。
不连续面
地下深度
波速变化
17千米处
莫霍面
该面下，P、S波速都明显增加
古登堡面
2900千米处
在这里，P波速忽然下降，S波完全消失
地震波与地球不连续面
Seismic
wave
and
earth
discontinuity
02
2.不连续面
地震波与地球不连续面
Seismic
wave
and
earth
discontinuity
02
以这两个界面为界，地球内部被划分为三个圈层地壳(Crust)、地幔(Mantle)、地核(E-Core)
地壳(Crust)
地幔(Mantle)
地核(E-Core)
圈层名称
不连续面
深度
物质组成及特征
地壳
地幔
上地幔
下地幔
地核
外核
内核
地球内部圈层结构
The
inner
layer
structure
of
the
earth
03
【学习活动三】
分组探究：认真阅读课本Ｐ25～26页内容，以小组为单位，选择一个圈层总结该圈层的特点，并完成课本Ｐ27页的活动１。
大陆地壳与大洋地壳的区别；
海拔高低与地壳厚薄的关系；
大陆地壳：双层
大洋地壳：单层
莫霍界面
上层：
硅铝层
下层：硅镁层
地幔
地壳
海拔越高，地壳越厚；海拔越低，地壳越薄（一般来说）
大陆地壳由硅铝层和硅镁层组成，平均厚度约39-41km；
大洋地壳只有硅镁层,平均厚度约5-10km
地球内部圈层结构
The
inner
layer
structure
of
the
earth
03
熔融外核与地球磁场
Melting
outer
core
and
geomagnetic
field
温差电效应学说认为地球内部的放射性物质产生的热量
使地核熔融物质发生连续的不均匀对流，这样产生温差电动势和电流，由此电流产生地球磁场
圈层名称
不连续面
深度
物质组成及特征
地壳
地幔
上地幔
下地幔
地核
外核
内核
莫霍面
古登堡面
平均17
千米
2900
千米
①组成物质主要是铁和镍；
②外核呈液态或熔融状态，液态物质的运动形成了地球的磁场；
③内核呈固态。
①上地幔上部存在一个软流层，可能是岩浆的主要源地；
②组成物质主要是铁和镁
①由岩石组成的固体外壳；
②厚度不均，大洋部分薄，大陆部分厚；
③分上下两层（上层：硅铝层，下层：硅镁层），硅铝层不连续分布。
地球内部圈层结构
The
inner
layer
structure
of
the
earth
03
软流层、地壳与岩石圈
Asthenosphere,
crust
and
lithosphere
4.岩石圈=地壳+上地幔的顶部=软流层以上部分。
　　请同学们动手画出地球内部结构示意图，并在适当的位置标出两个界面及内部圈层名称。
地球内部圈层结构
The
inner
layer
structure
of
the
earth
03
【学习活动三四】
温
度
由
低
到
高
压力
密度
由
小
到
大
地壳
地
幔
地
核
古
登
堡
界
面
莫
霍
界
面
外
核
内
核
上
地
幔
下
地
幔
1000Km
5000Km
2900Km
顶
部
上
部
下
部
岩石圈
软流层
铁、镁的硅酸盐类组成
岩石
组成
铁镍为主组成
17Km
地球内部圈层结构
The
inner
layer
structure
of
the
earth
03
地球内部结构示意图
/
02
The
outer
sphere
structure
of
the
earth.
地球的外部圈层结构
地球的外部圈层结构
The
outer
sphere
structure
of
the
earth
地球的外部圈层包括大气圈、水圈、生物圈等
地球的外部圈层结构
生物圈是地球上所有生物及其生存环境的总称。
生物圈渗透于大气圈底部、水圈全部和岩石圈上部。
大气圈是由气体和悬浮物质组成的复杂系统，它的主要成分是氮气和氧气
水圈由液态水、固态水和气态水组成。
按照存在的位置和状态，可分为海洋水、陆地水、大气水和生物水。陆地水与人类社会关系最密切，主要分为地表水和地下水。
大气圈
水圈
生物圈
B
大气圈
A
C
读地球圈层构成的示意图
分析A、B、C分别代表什么圈层？
A为生物圈
B为水圈
C为岩石圈
地球的外部圈层结构
The
outer
sphere
structure
of
the
earth
外部圈层
概念
特点
关系
大气圈
水圈
生物圈
包裹地球的气体层
气体和悬浮物组成，主要成分是氮和氧
2000-3000km为大气上界
由固态水、液态水、气态水构成
按位置和形态海洋水、陆地水、大气水、生物水等
陆地水与人类关系最密切
地球表层生物及其生存环境的总称
生物圈占有大气圈的底部、水圈的全部和岩石圈的上部。
地球表层水体构成的连续但不规则的圈层
大气圈、水圈、生物圈与岩石圈相互联系、相互渗透，共同构成人类赖以生存和发展的自然环境
地球的外部圈层结构
The
outer
sphere
structure
of
the
earth
