第4节
地球的圈层结构
第1章
宇宙中的地球
新课导入
在凡尔纳的科幻小说《地心游记》中，主人公可以在地下旅行，甚至穿过地心。但就当前实际的科技水平来说，人类还无法实现“地心漫游”。目前最深的钻井，深度为12千米，仅仅触及地球的“表皮”。那么人类通过什么方式认识地球的内部结构呢？地球的内部结构究竟是怎样的呢？
一、地球的内部圈层
一、地球的内部圈层结构
1.地震波

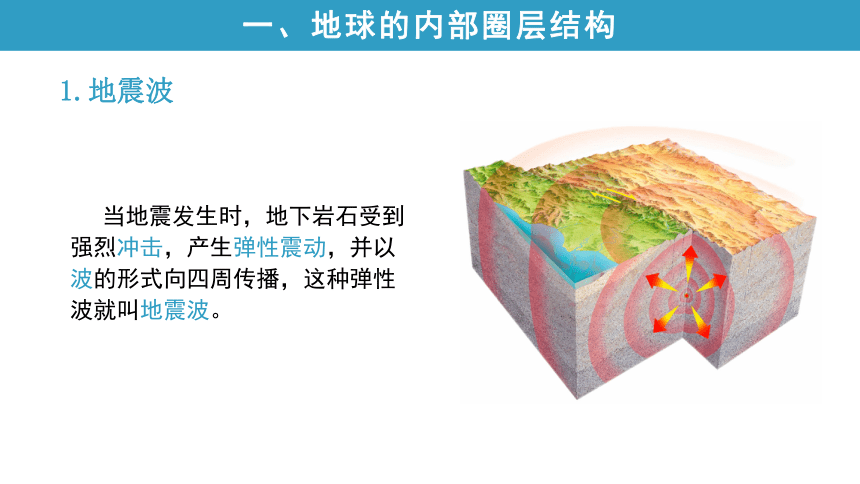

当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波就叫地震波。
地震波
质点的振动方向与波的传播方向垂直
速度较慢
只能通过固体传播
质点的振动方向与波的传播方向一致
速度较快
可以通过固体、液体和气体传播
横波(S)
纵波(P)
一、地球的内部圈层结构
1.地震波
横波
纵波
（1）请根据地震波的特性，判断图中的两条线表示的地震波类型，并说明判断依据。
（2）请在图中找出不连续面，并尝试在图中绘制地球的内部圈层结构。
一、地球的内部圈层结构

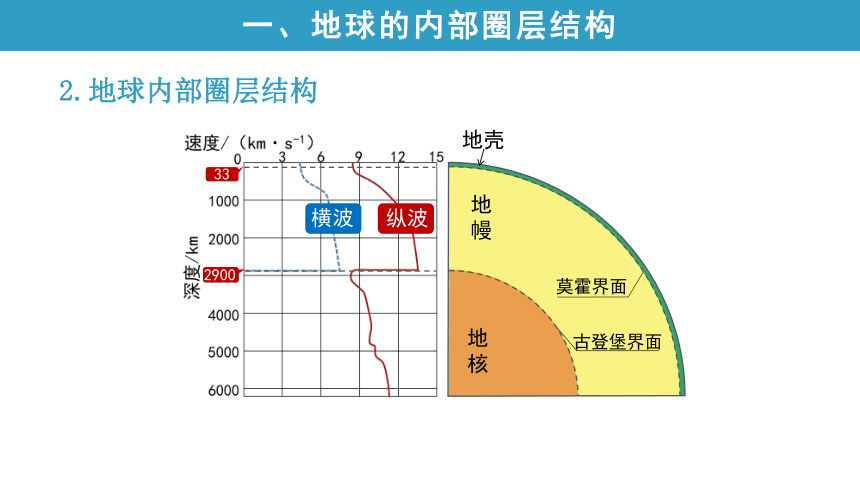

2.地球内部圈层结构
33
2900
古登堡界面
莫霍界面
横波
纵波
一、地球的内部圈层结构
2.地球内部圈层结构
33
2900
地壳
地幔
地核
古登堡界面
莫霍界面
横波
纵波
一、地球的内部圈层结构
2.地球内部圈层结构

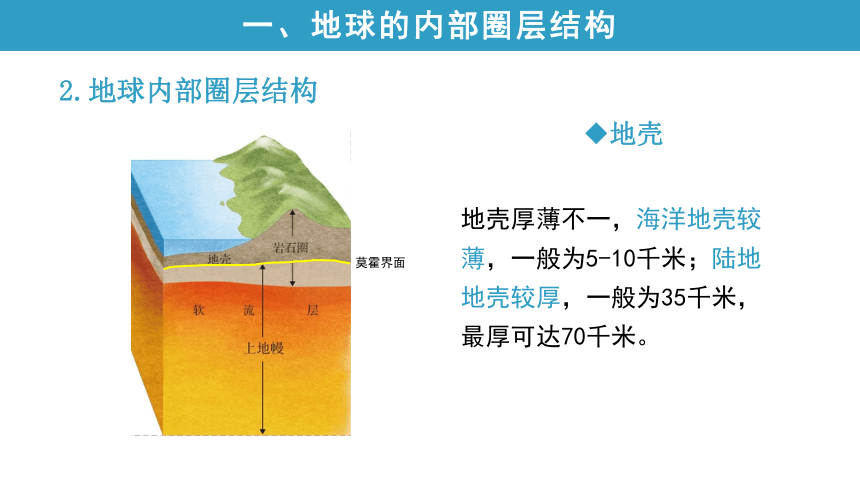

地壳厚薄不一，海洋地壳较薄，一般为5-10千米；陆地地壳较厚，一般为35千米，最厚可达70千米。
莫霍界面
一、地球的内部圈层结构
2.地球内部圈层结构
地壳
33
2900
地壳
地幔
地核
古登堡界面
莫霍界面
上地幔
下地幔
软流层
横波
纵波
一、地球的内部圈层结构
2.地球内部圈层结构
地幔
占地球总体积的80%，分为上地幔和下地幔，上地幔顶部存在软流层，是岩浆的主要发源地，并与地壳组合成岩石圈。
33
2900
地壳
地幔
地核
古登堡界面
莫霍界面
上地幔
下地幔
岩石圈
软流层
横波
纵波
一、地球的内部圈层结构
2.地球内部圈层结构
占地球总体积的80%，分为上地幔和下地幔，上地幔顶部存在软流层，是岩浆的主要发源地，并与地壳组合成岩石圈。
地幔
33
2900
地壳
地幔
地核
古登堡界面
莫霍界面
上地幔
下地幔
外核
内核
岩石圈
软流层
横波
纵波
一、地球的内部圈层结构
2.地球内部圈层结构
地核
内核——固体金属球，具有超强的压力。
外核——熔融状态的金属物质。
一、地球的内部圈层结构
2.地球内部圈层结构
二、地球的外部圈层结构
二、地球的外部圈层结构
大气圈是由气体和悬浮物质组成的复杂系统，主要成分是氮气和氧气。
二、地球的外部圈层结构
1.大气圈
水圈是地表和近地表的各种形态水体的总称，其主体是海洋，还包括陆地上的河流、湖泊、沼泽、冰川、地下水等。
二、地球的外部圈层结构
二、地球的外部圈层结构
2.水圈
生物圈是地球表层生物的总称。多数生物集中分布在大气圈、水圈、岩石圈很薄的接触带中。
二、地球的外部圈层结构
3.生物圈
外部圈层之间是否也像内部圈层那样存在明确的界线呢？
二、地球的外部圈层结构
空气
云
积雪
河流
树木
草
山
大气圈
水圈
生物圈
岩石圈
二、地球的外部圈层结构
活动：观察并说出图片中物体所涉及的地球外部圈层有哪些？
地球的圈层结构
内部圈层
外部圈层
地壳
地幔
地核
大气圈
水圈
生物圈
全部
上地幔顶部
岩石圈
自然环境
课堂小结
