第十三章
专题训练
画电路图和连接实物图

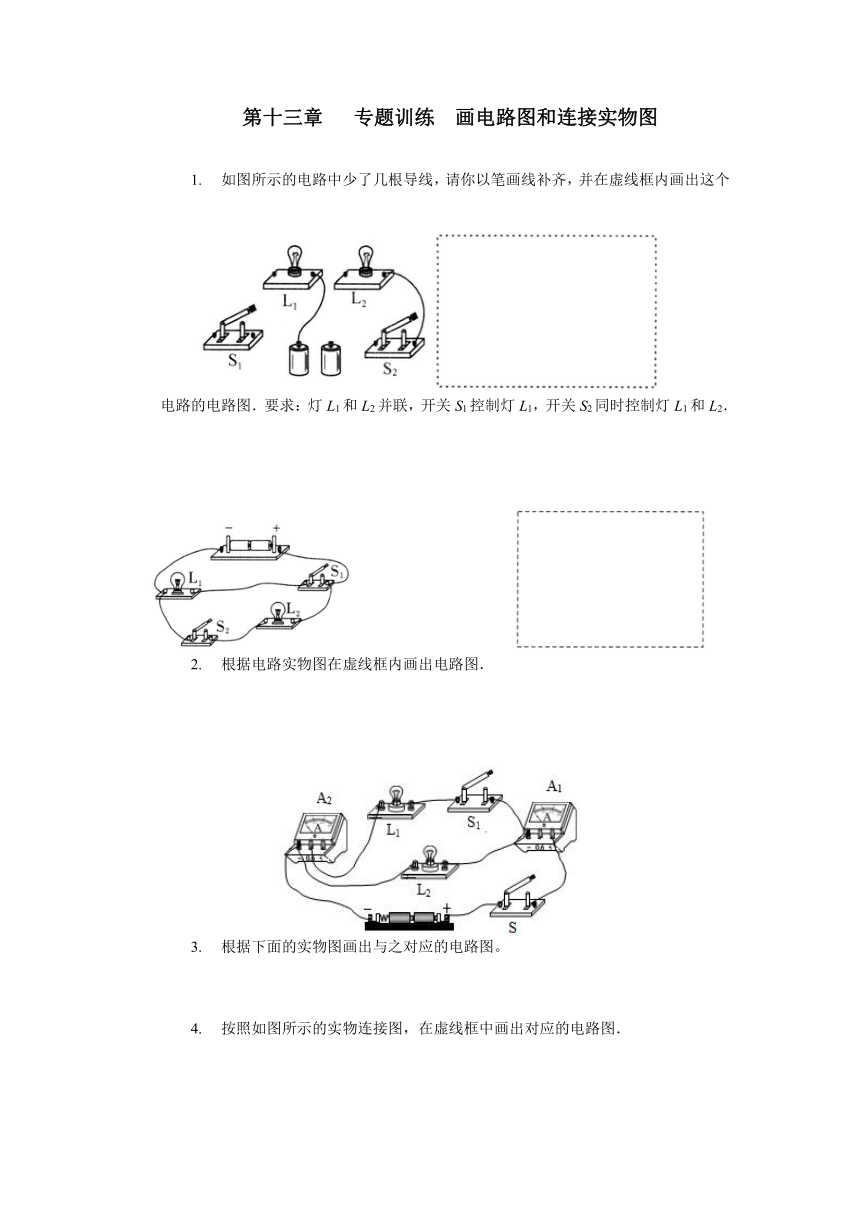

如图所示的电路中少了几根导线，请你以笔画线补齐，并在虚线框内画出这个电路的电路图．要求：灯L1和L2并联，开关S1控制灯L1，开关S2同时控制灯L1和L2．
根据电路实物图在虚线框内画出电路图．
根据下面的实物图画出与之对应的电路图。

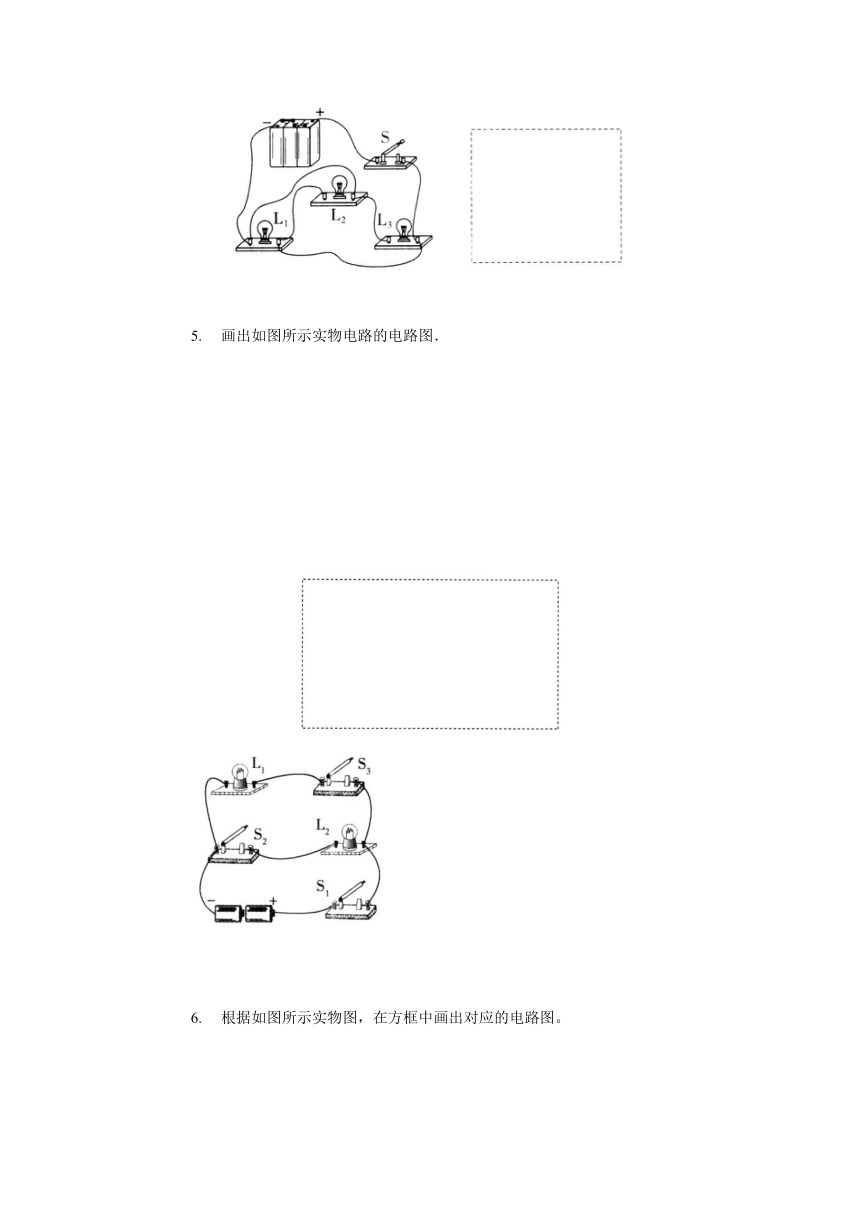

按照如图所示的实物连接图，在虚线框中画出对应的电路图．
画出如图所示实物电路的电路图．
?

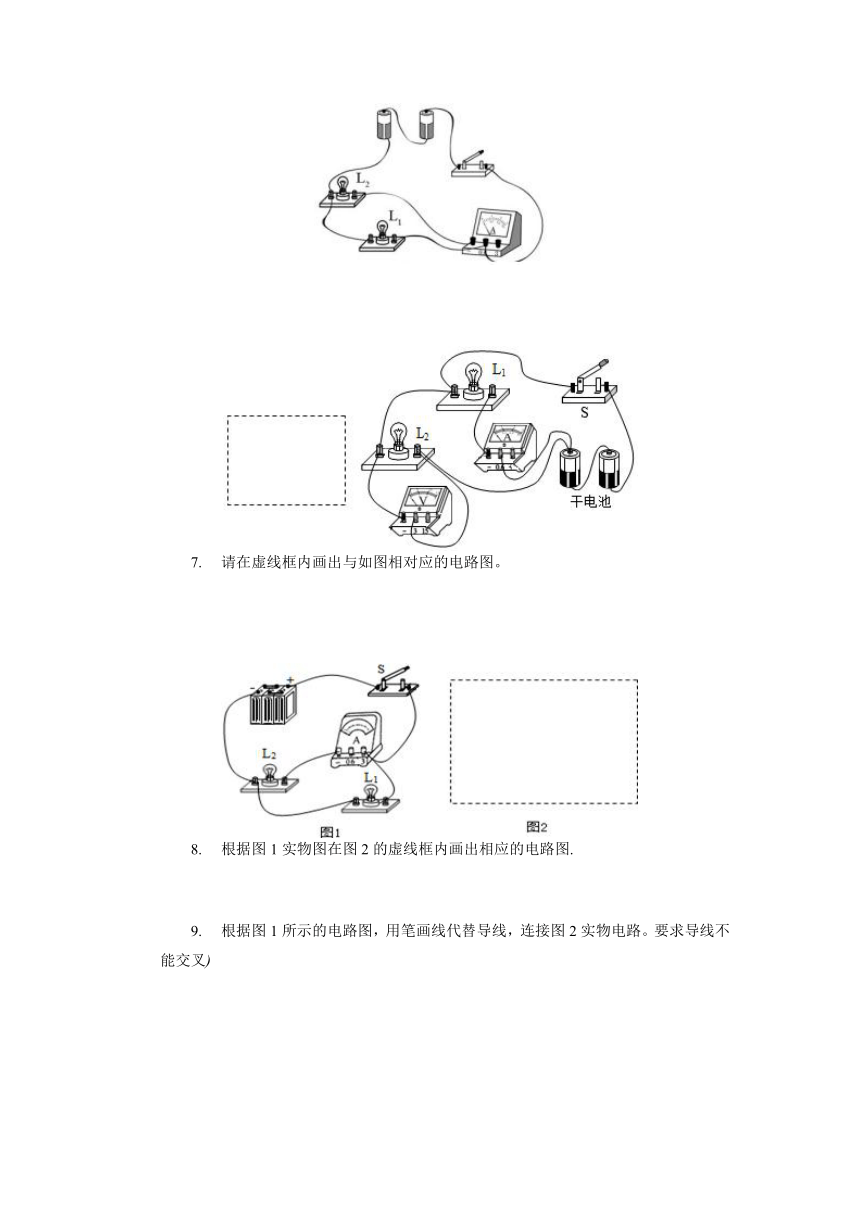

根据如图所示实物图，在方框中画出对应的电路图。
请在虚线框内画出与如图相对应的电路图。
根据图1实物图在图2的虚线框内画出相应的电路图.

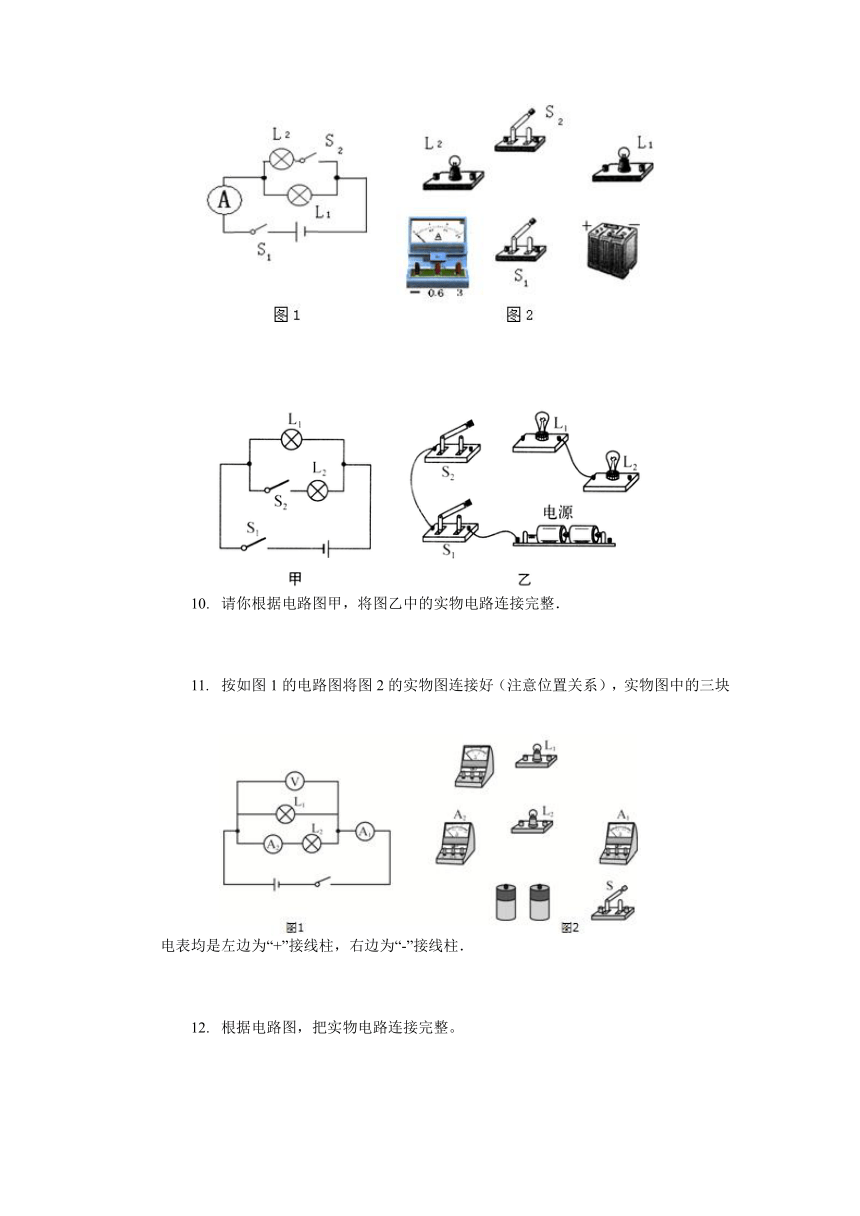

根据图1所示的电路图，用笔画线代替导线，连接图2实物电路。要求导线不能交叉
请你根据电路图甲，将图乙中的实物电路连接完整．
按如图1的电路图将图2的实物图连接好（注意位置关系），实物图中的三块电表均是左边为“+”接线柱，右边为“-”接线柱．

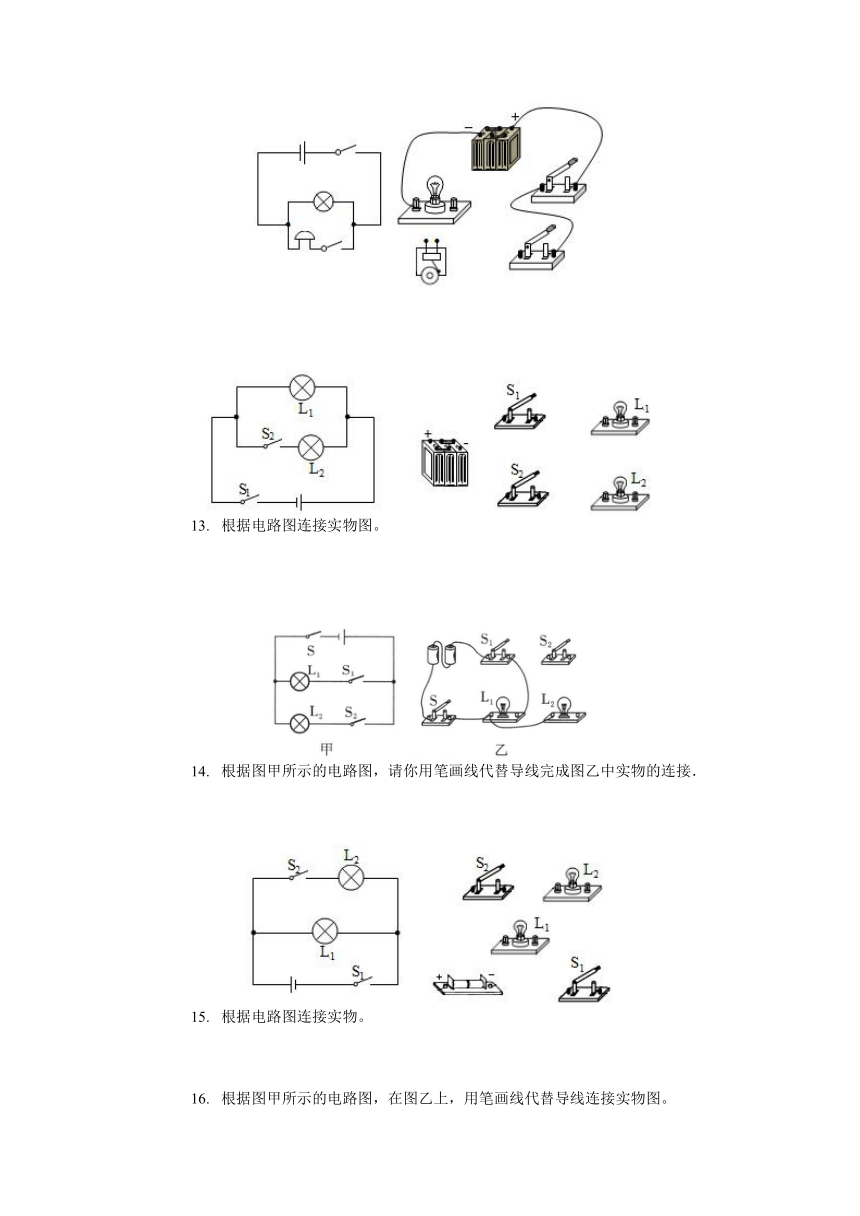

根据电路图，把实物电路连接完整。
根据电路图连接实物图。
根据图甲所示的电路图，请你用笔画线代替导线完成图乙中实物的连接．
根据电路图连接实物。
根据图甲所示的电路图，在图乙上，用笔画线代替导线连接实物图。
参考答案
1.【答案】如图所示
2.【答案】???????
3.【答案】
4.【答案】如图所示
???????
5.【答案】如图所示：
6.【答案】解：
根据实物图可知，电流从电源的正极经开关后开始分支，一支经过电流表、灯泡L2，另一支经过灯泡L1，然后两路汇合共同回到电源负极，如图所示：
7.【答案】解：由实物图知，两灯并联，开关S在干路上，电流表在L1支路上，电压表并联在L2两端，由此画出电路图如图所示：
8.【答案】?
9.【答案】?
10.【答案】???????
11.【答案】解：
由图甲知，两灯泡并联，电压表与L1并联，电压表测量L1两端的电压，电流表A1测干路电流，电流表A2测L2支路的电流．
先连接电源，根据电流的流向法，依次连接A2、L2、A1、开关S，回到电源负极，再把L1并联在A2、L2的两端，最后把电压表并联在L1的两端；电源电压3V，所以电压表使用0-3V量程，一般小灯泡的电流小于0.6A，所以A2使用0-0.6A量程，A1测干路电流，而干路电流等于支路电流之和，所以A1使用0-3A量程．
．
12.【答案】???????
13.【答案】解：原电路中，两灯并联，开关S2与灯L2串联，只控制L2这个灯；S1控制整个电路，根据电路图连接实物图，如下所示：
14.【答案】???????
15.【答案】解：原电路中，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，根据电路图连接实物图，如下所示：
16.【答案】解：
由电路图可知，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，电流表测干路电流，考虑到干路电流可能较大，则电流表应选用大量程，根据电路图连接实物图，如下图所示：
