15.5串、并联电路中电流的规律同步练习2021—2022学年人教版九年级物理全一册（含答案）

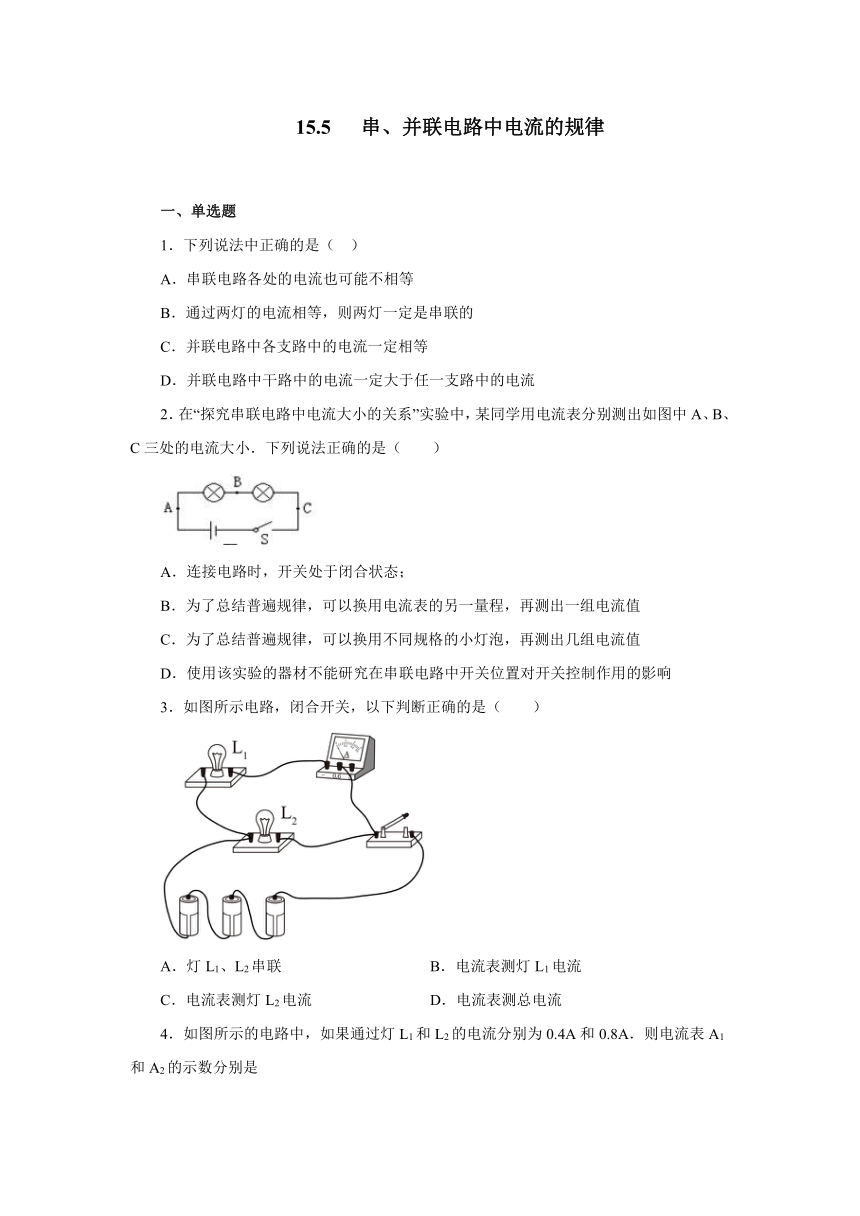

15.5
串、并联电路中电流的规律
一、单选题
1．下列说法中正确的是（
）
A．串联电路各处的电流也可能不相等
B．通过两灯的电流相等，则两灯一定是串联的
C．并联电路中各支路中的电流一定相等
D．并联电路中干路中的电流一定大于任一支路中的电流
2．在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小．下列说法正确的是（　　）
A．连接电路时，开关处于闭合状态；
B．为了总结普遍规律，可以换用电流表的另一量程，再测出一组电流值
C．为了总结普遍规律，可以换用不同规格的小灯泡，再测出几组电流值
D．使用该实验的器材不能研究在串联电路中开关位置对开关控制作用的影响
3．如图所示电路，闭合开关，以下判断正确的是（　　）
A．灯L1、L2串联
B．电流表测灯L1电流
C．电流表测灯L2电流
D．电流表测总电流

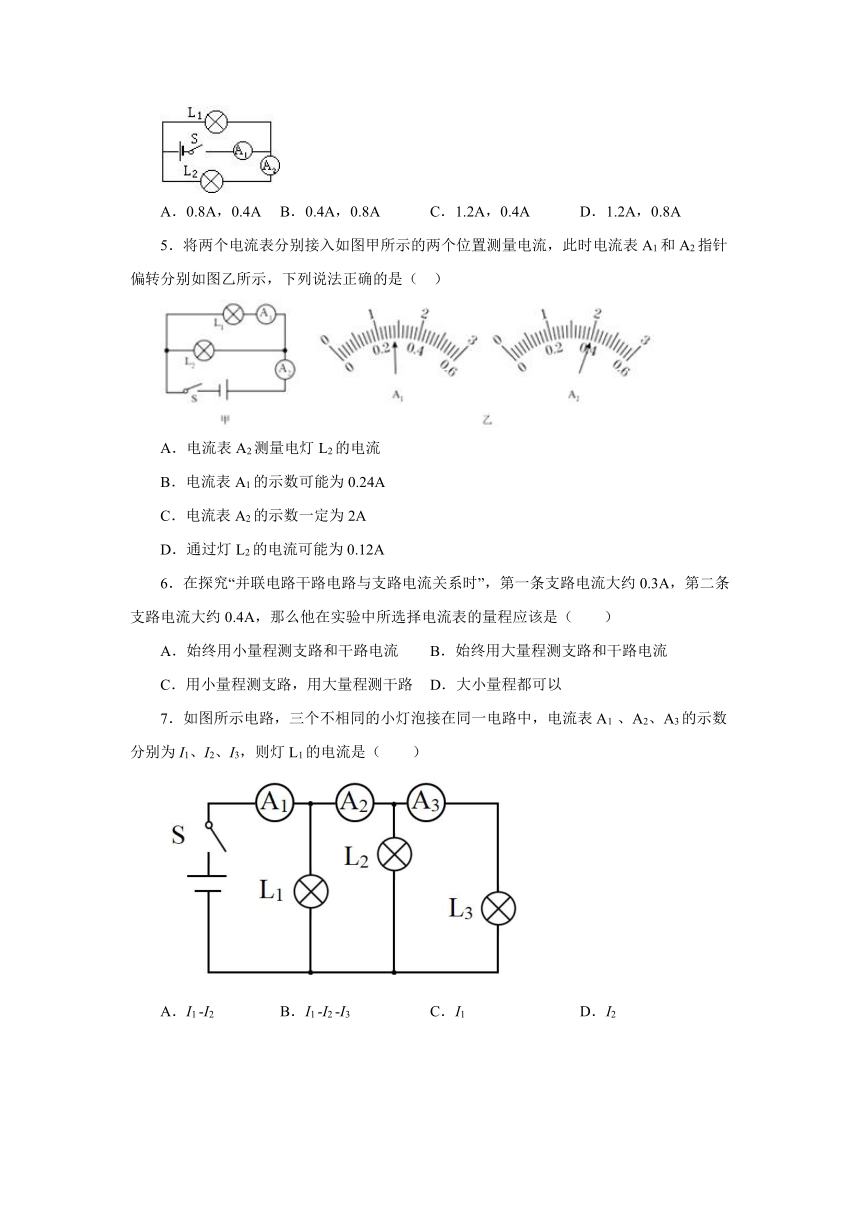

4．如图所示的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A．则电流表A1和A2的示数分别是
A．0.8A，0.4A
B．0.4A，0.8A
C．1.2A，0.4A
D．1.2A，0.8A
5．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2指针偏转分别如图乙所示，下列说法正确的是（
）
A．电流表A2测量电灯L2的电流
B．电流表A1的示数可能为0.24A
C．电流表A2的示数一定为2A
D．通过灯L2的电流可能为0.12A
6．在探究“并联电路干路电路与支路电流关系时”，第一条支路电流大约0.3A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是（　　）
A．始终用小量程测支路和干路电流
B．始终用大量程测支路和干路电流
C．用小量程测支路，用大量程测干路
D．大小量程都可以
7．如图所示电路，三个不相同的小灯泡接在同一电路中，电流表A1
、A2、A3的示数分别为I1、I2、I3，则灯L1的电流是（　　）
A．I1
-I2
B．I1
-I2
-I3
C．I1
D．I2
二、填空题

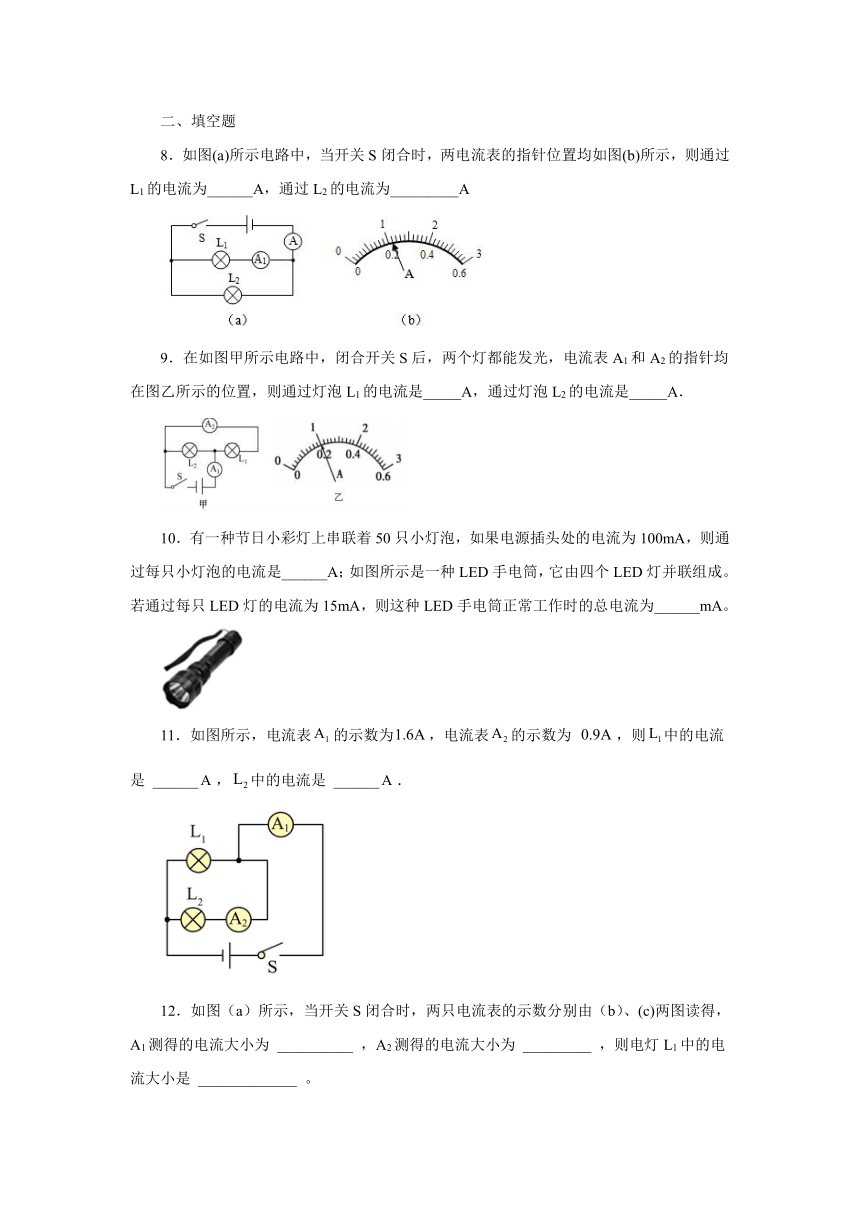

8．如图(a)所示电路中，当开关S闭合时，两电流表的指针位置均如图(b)所示，则通过L1的电流为______A，通过L2的电流为_________A
9．在如图甲所示电路中，闭合开关S后，两个灯都能发光，电流表A1和A2的指针均在图乙所示的位置，则通过灯泡L1的电流是_____A，通过灯泡L2的电流是_____A．
10．有一种节日小彩灯上串联着50只小灯泡，如果电源插头处的电流为100mA，则通过每只小灯泡的电流是______A；如图所示是一种LED手电筒，它由四个LED灯并联组成。若通过每只LED灯的电流为15mA，则这种LED手电筒正常工作时的总电流为______mA。
11．如图所示，电流表的示数为，电流表的示数为
，则中的电流是
______，中的电流是
______．
12．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，A1测得的电流大小为
__________
，A2测得的电流大小为
_________
，则电灯L1中的电流大小是
_____________
。

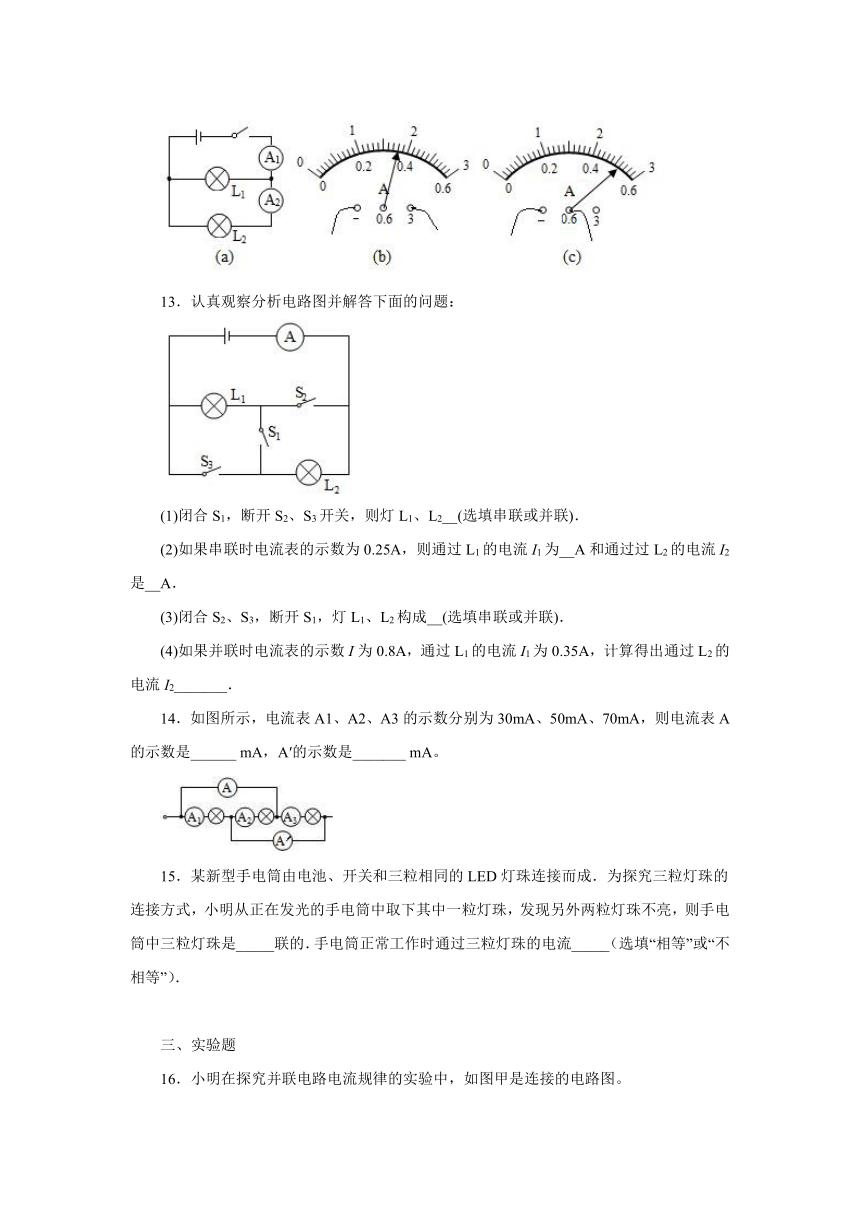

13．认真观察分析电路图并解答下面的问题：
(1)闭合S1，断开S2、S3开关，则灯L1、L2__(选填串联或并联)．
(2)如果串联时电流表的示数为0.25A，则通过L1的电流I1为__A和通过过L2的电流I2是__A．
(3)闭合S2、S3，断开S1，灯L1、L2构成__(选填串联或并联)．
(4)如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2_______．
14．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表A的示数是______
mA，A′的示数是_______
mA。
15．某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成．为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是_____联的．手电筒正常工作时通过三粒灯珠的电流_____（选填“相等”或“不相等”）．
三、实验题
16．小明在探究并联电路电流规律的实验中，如图甲是连接的电路图。
（1）在连接电路时，发现电流表如图乙所示，则他应该将电流表________。
（2）他在测量B处的电流时，电流表的示数如图丙所示，则电流表的示数为________A。
（3）解决了以上问题后，再将电流表分别接入A、C点处测得电流，由此他便得出并联电路的电流规律。请你指出小明实验的不足之处是_______。
17．实验小组在“探究串联电路中各处的电流关系”的实验，设计实验电路图如图甲所示：
(1)在连接电路时，开关应该__________。
(2)闭合开关前发现电表指针如图乙所示，接下来他应_______________。
(3)小海按图甲电路换用不同灯泡做了三次实验，每次实验都用同一电流表分别测出A、B、C，三个位置的电流记录在下表中：
实验次数
A处的电流
B处的电流
C处的电流
1
0.2
0.2
0.21
2
0.3
0.31
0.3
3
0.4
0.4
①上述表格设计中存在的问题是__________，第3次实验B处电流表的示数如图丙为________。
②分析表中数据可得出结论：串联电路中___________。
③实验需测量多次数据的目的是_____________。
四、计算题
18．如图所示电路，电流表A1读数为0.2A，电流表A2读数为0.5A，通过灯泡L3的电流为0.4A，求：
(1)通过L1和L2的电流分别是多大？
(2)电流表A3的读数是多少？
参考答案
1．D
2．C
3．B
4．D
5．D
6．C
7．A
8．0.22
0.88
9．0.2
0.8
10．0.1
60
11．0.7
0.9
12．1.8A
0.52A
1.28A
13．串联
0.25
0.25
并联
0.45A
14．120mA
80
mA
15．串
相等
16．指针调零
0.24
没有换用不同规格的灯泡测量多组数据
17．断开
对电流表进行调零
没有电流的单位
0.4A
各处的电流相等
为了得出普遍结论
18．(1)0.2A，0.3A；(2)0.9A
