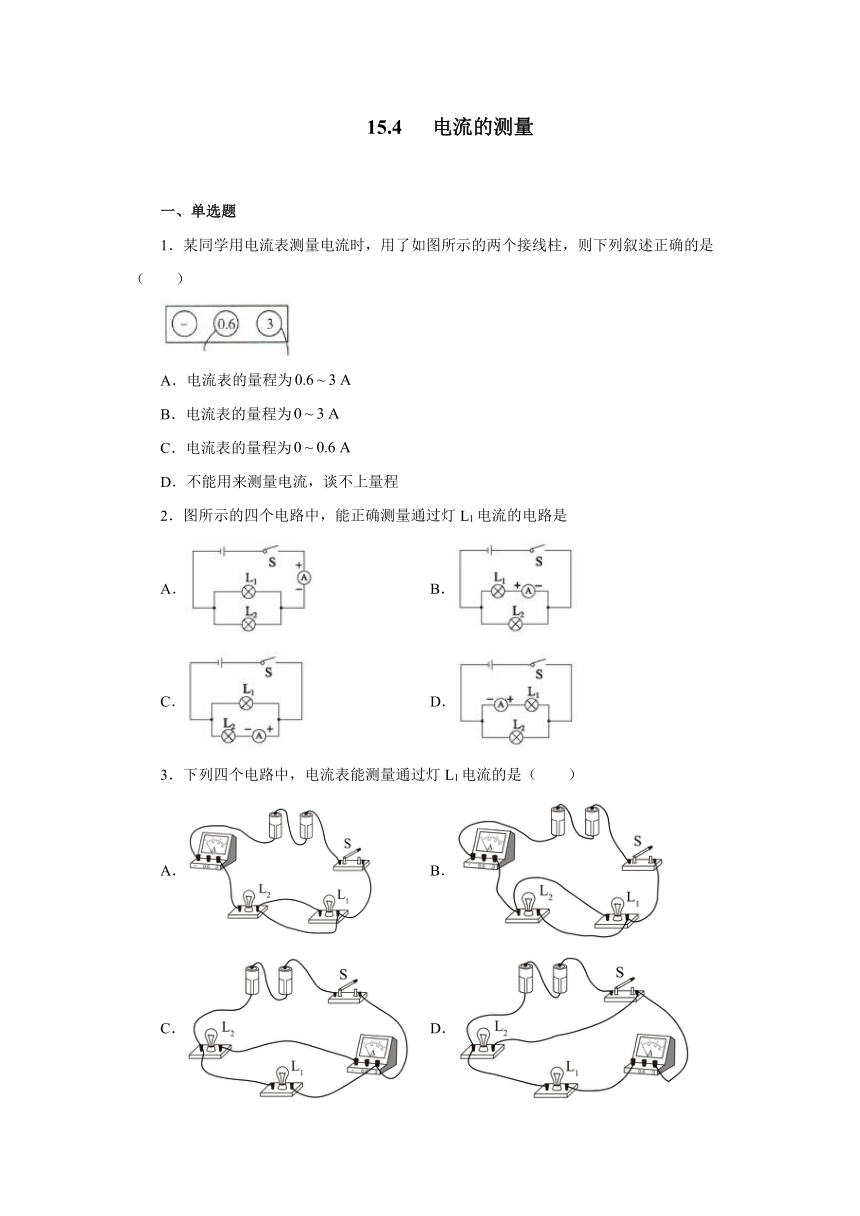

15.4电流的测量同步练习2021—2022学年人教版九年级物理全一册（含答案）

15.4
电流的测量
一、单选题
1．某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（
）
A．电流表的量程为
B．电流表的量程为
C．电流表的量程为
D．不能用来测量电流，谈不上量程
2．图所示的四个电路中，能正确测量通过灯L1电流的电路是
A．
B．
C．
D．
3．下列四个电路中，电流表能测量通过灯L1电流的是（　　）
A．
B．
C．
D．

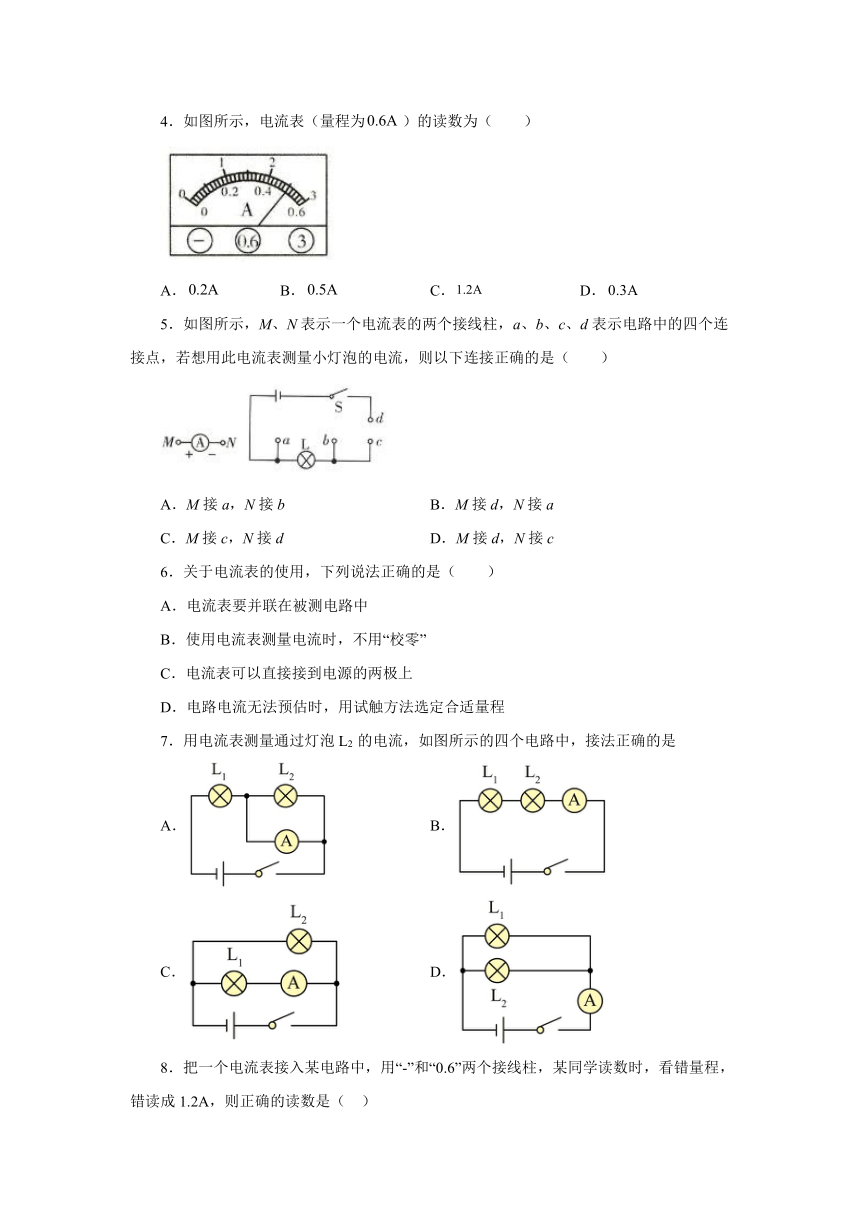

4．如图所示，电流表（量程为）的读数为（
）
A．
B．
C．
D．
5．如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（
）
A．M接a，N接b
B．M接d，N接a
C．M接c，N接d
D．M接d，N接c
6．关于电流表的使用，下列说法正确的是（　　）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
7．用电流表测量通过灯泡L2
的电流，如图所示的四个电路中，接法正确的是
A．
B．
C．
D．
8．把一个电流表接入某电路中，用“-”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是（
）
A．0.2A
B．0.24A
C．0.32A
D．0.34A

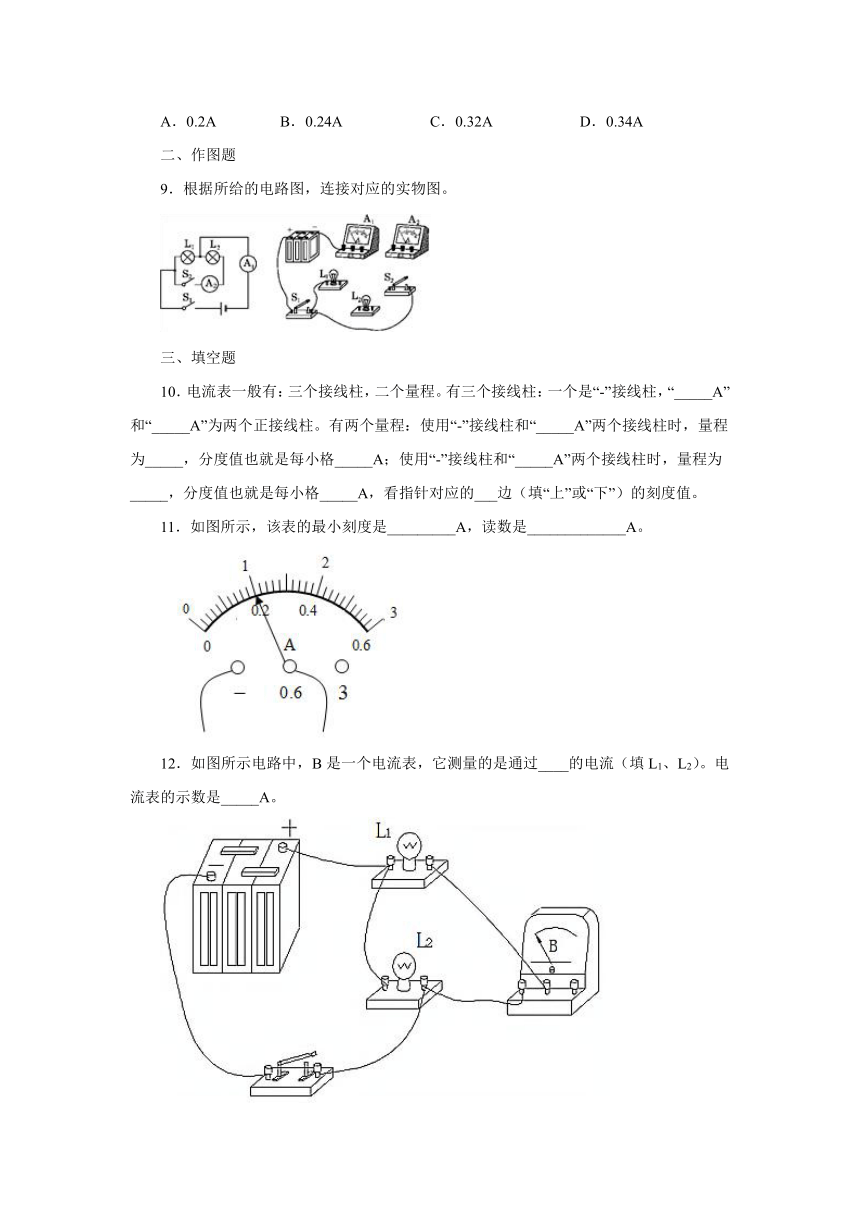

二、作图题
9．根据所给的电路图，连接对应的实物图。
三、填空题
10．电流表一般有：三个接线柱，二个量程。有三个接线柱：一个是“-”接线柱，“_____A”和“_____A”为两个正接线柱。有两个量程：使用“-”接线柱和“_____A”两个接线柱时，量程为_____，分度值也就是每小格_____A；使用“-”接线柱和“_____A”两个接线柱时，量程为_____，分度值也就是每小格_____A，看指针对应的___边（填“上”或“下”）的刻度值。
11．如图所示，该表的最小刻度是_________A，读数是_____________A。
12．如图所示电路中，B是一个电流表，它测量的是通过____的电流（填L1、L2）。电流表的示数是_____A。
13．液晶显示电子计算器工作时的电流约为120μA。120μA=_____mA=______A。
14．用电流表测电流时，在不能预先估计被测电流大小的情况下，应选用电流表的_____量程连入电路，并用电路中的_____迅速试触，确定电流值的范围后，再选择电流表_____的量程进行测量．
15．在用电流表测量某段电路通过的电流时，王刚同学用的是小量程结果用大量程来读数，读得的数值与其真实值相差1.6A，则通过该段电路的电流实际应为_____A。
16．观察如图所示的电路,S是一个单刀双掷的开关,当S接1时,电流表测量的是____的电流,当S接2时,电流表测量的是____的电流.?
17．甲.乙.丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲.乙.丙所示的三种情况。请分析它们在电流表的使用上分别存在什么问题。
甲同学的问题：_______。乙同学的问题：______
。丙同学的问题：______。
四、实验题
18．某同学用如图(甲)所示的电路来测灯L1的电流.
(1)在连接电路时,开关应_______.?
(2)在该电路中,闭合开关后,电流表的指针会偏向______,原因是_______________.?
(3)改正错误后,电流表示数如图(乙)所示,则流过灯L1的电流为_________A．?
(4)现在要测量通过L2的电流,但只允许变动电路中一根导线中一个端点的接线位置,应怎样改动?
________________________________________________.
参考答案
1．D
2．D
3．D
4．B
5．C
6．D
7．B
8．B
9．
10．0.6
3
0.6
0.6A
0.02
3
3A
0.1
上
11．0.02
0.2
12．L1
1.3
13．0.121.2×10-4
14．较大
开关
合适
15．0.4
16．L2干路
17．量程选择太小
正负接线柱接反了
量程选择太大
18．
断开
0刻度的左边
“+”“-”接线柱接反了
0.32
把导线a连接电流表“+”接线柱的一端改接在电流表“-”接线柱上
