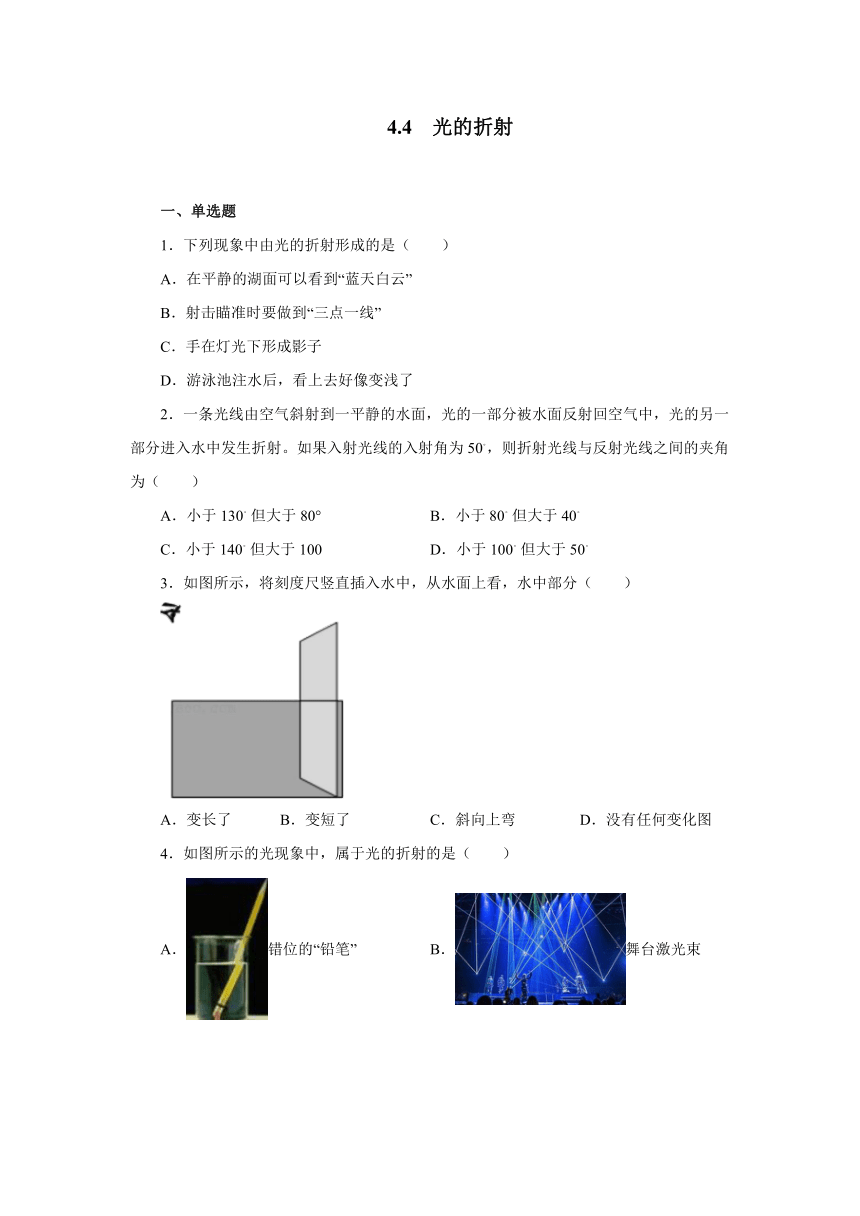

4.4光的折射同步练习2021—2022学年人教版八年级物理上册（含答案）

4.4
光的折射
一、单选题
1．下列现象中由光的折射形成的是（　　）
A．在平静的湖面可以看到“蓝天白云”
B．射击瞄准时要做到“三点一线”
C．手在灯光下形成影子
D．游泳池注水后，看上去好像变浅了
2．一条光线由空气斜射到一平静的水面，光的一部分被水面反射回空气中，光的另一部分进入水中发生折射。如果入射光线的入射角为50。，则折射光线与反射光线之间的夹角为（　　）
A．小于130。但大于80°
B．小于80。但大于40。
C．小于140。但大于100
D．小于100。但大于50。
3．如图所示，将刻度尺竖直插入水中，从水面上看，水中部分（　　）
A．变长了
B．变短了
C．斜向上弯
D．没有任何变化图

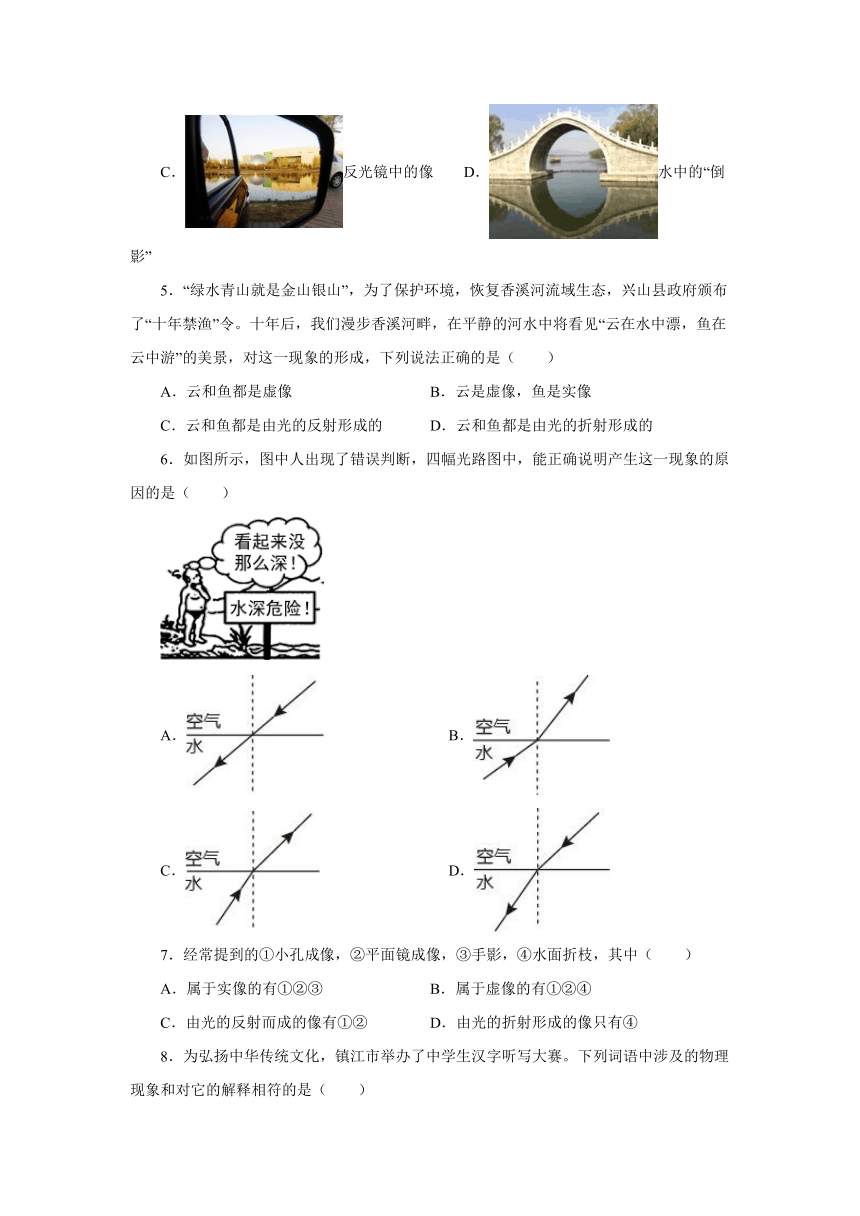

4．如图所示的光现象中，属于光的折射的是（　　）
A．错位的“铅笔”
B．舞台激光束
C．反光镜中的像
D．水中的“倒影”
5．“绿水青山就是金山银山”，为了保护环境，恢复香溪河流域生态，兴山县政府颁布了“十年禁渔”令。十年后，我们漫步香溪河畔，在平静的河水中将看见“云在水中漂，鱼在云中游”的美景，对这一现象的形成，下列说法正确的是（　　）
A．云和鱼都是虚像
B．云是虚像，鱼是实像
C．云和鱼都是由光的反射形成的
D．云和鱼都是由光的折射形成的
6．如图所示，图中人出现了错误判断，四幅光路图中，能正确说明产生这一现象的原因的是（　　）
A．
B．
C．
D．
7．经常提到的①小孔成像，②平面镜成像，③手影，④水面折枝，其中（　　）
A．属于实像的有①②③
B．属于虚像的有①②④
C．由光的反射而成的像有①②
D．由光的折射形成的像只有④

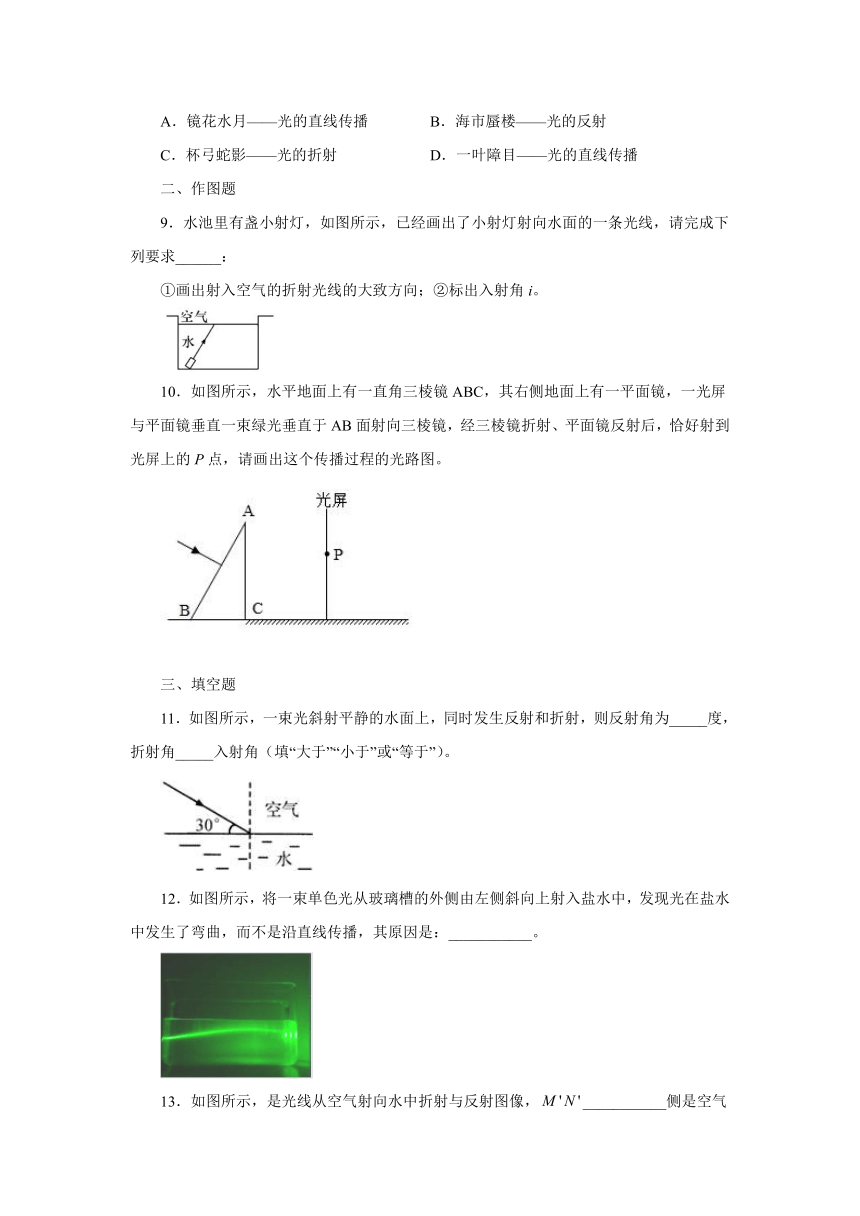

8．为弘扬中华传统文化，镇江市举办了中学生汉字听写大赛。下列词语中涉及的物理现象和对它的解释相符的是（　　）
A．镜花水月——光的直线传播
B．海市蜃楼——光的反射
C．杯弓蛇影——光的折射
D．一叶障目——光的直线传播
二、作图题
9．水池里有盏小射灯，如图所示，已经画出了小射灯射向水面的一条光线，请完成下列要求______：
①画出射入空气的折射光线的大致方向；②标出入射角i。
10．如图所示，水平地面上有一直角三棱镜ABC，其右侧地面上有一平面镜，一光屏与平面镜垂直一束绿光垂直于AB面射向三棱镜，经三棱镜折射、平面镜反射后，恰好射到光屏上的P点，请画出这个传播过程的光路图。
三、填空题
11．如图所示，一束光斜射平静的水面上，同时发生反射和折射，则反射角为_____度，折射角_____入射角（填“大于”“小于”或“等于”）。
12．如图所示，将一束单色光从玻璃槽的外侧由左侧斜向上射入盐水中，发现光在盐水中发生了弯曲，而不是沿直线传播，其原因是：___________。
13．如图所示，是光线从空气射向水中折射与反射图像，___________侧是空气（选填“左”、“右”），反射光线为___________。
14．“鱼戏莲叶间”，看见水中的鱼是由于光的________形成的_________像。
15．学习光的折射后，小明在家做了如下的小实验：如图所示，他将一束激光射到空水槽底部O点，形成一个光斑，向水槽中注入一定量水后，光斑将移动到O点的____（选填“左”或“右”）侧。继续沿水槽壁缓慢注水，在此过程中，折射角____（选填“变大”、“变小”或“不变”）。
16．春暖花开，天气睛朗，蓝天飘着朵朵白云。小芳和爸爸妈妈在公园游玩，发现水里的鱼好像在云中游，如下图所示我们所看到的鱼是由于光的折射形成的_________像（选填“实”或“虚”）。这时一只燕子正平行于水面飞行，若以燕子为参照物，它在水中的倒影是________的；若以岸为参照物，燕子是________的（均选填“运动”或“静止”）。当它竖直向上远离湖面的过程中，其“倒影”_______（选填“变大”、“变小”或“不变”）。
17．小华陪爷爷去湖里叉鱼，看到了河里游动的小鱼和自己的倒影，根据这个情景回答如下问题：
(1)小华看到“鱼”的比实际位置______了（升高/降低），这是光的______现象造成的。若小华将电筒光对着看到的“鱼”射入，______（能/不能）照亮鱼。
(2)小华看到自己的倒影是______像（实/虚），如果小华到水面的距离是2m，则像到水面的距离______2m（大于/小于/等于/）。
四、实验题
18．某小组选用了图甲中光源、水、水槽、可折转的光屏（带刻度）等器材，用于完成探究“光从空气射入水中时的折射规律”。
(1)在图乙中，使用可折转的光屏，是为了观察折射光线，入射光线和法线是否______；
(2)光从空气射入水中，入射点为O点，不断改变入射角，读出刻度盘上对应的折射角，将实验结果画在图丙中，其中1和1'、2和2'、3和3'、4和4’分别表示各次入射光线和对应的折射光线的位置。由此可得出，光从空气斜射入水中时，折射角随入射角的增大而______，且折射角______（选填“大于”、“等于”或“小于”）入射角；当光从空气垂直射入水中时，折射角等于______度；
(3)光从空气斜射到水面时，为了更精晰地观察到水中光路，可以采用的方法是______；
(4)图丙中当激光从水中沿4'方向射入O点时，折射光线将会沿着______（选其“1”“2”“3”或“4”）的方向射出，说明折射现象中光路是______的。
参考答案
1．D
2．A
3．B
4．A
5．A
6．C
7．D
8．D
9．
10．
11．60
小于
12．盐水不均匀，光在不均匀的盐水中发生了折射
13．右
OB
14．折射
虚
15．左
不变
16．虚
静止
运动
不变
17．升高
折射
能
虚像
等于
18．在同一平面内
增大
小于
O
向水中加几滴牛奶
4
可逆
