电流的磁效应（研究影响电磁铁磁性强弱的因素）

(共26张PPT)

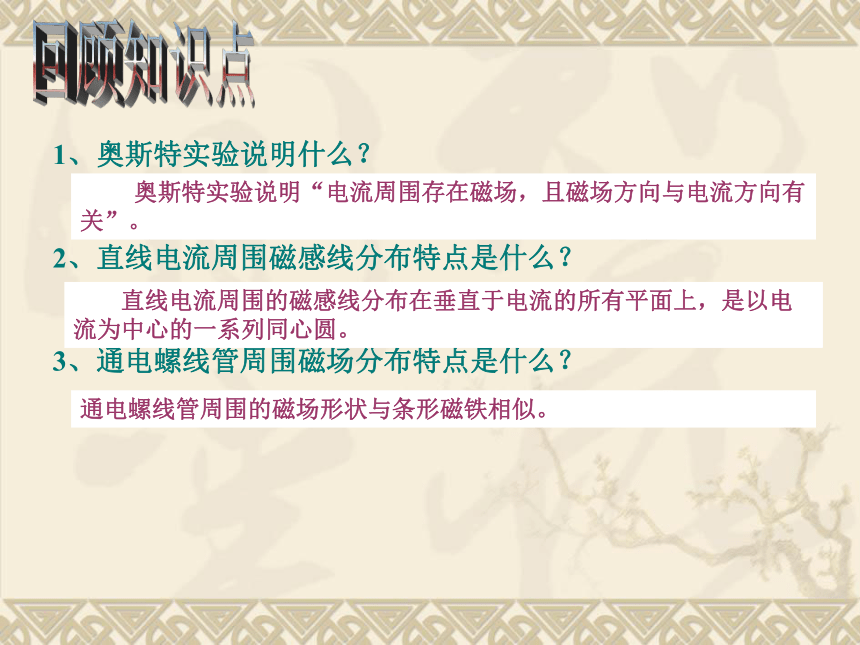

1、奥斯特实验说明什么？
2、直线电流周围磁感线分布特点是什么？
3、通电螺线管周围磁场分布特点是什么？
奥斯特实验说明“电流周围存在磁场，且磁场方向与电流方向有关”。
直线电流周围的磁感线分布在垂直于电流的所有平面上，是以电流为中心的一系列同心圆。
通电螺线管周围的磁场形状与条形磁铁相似。

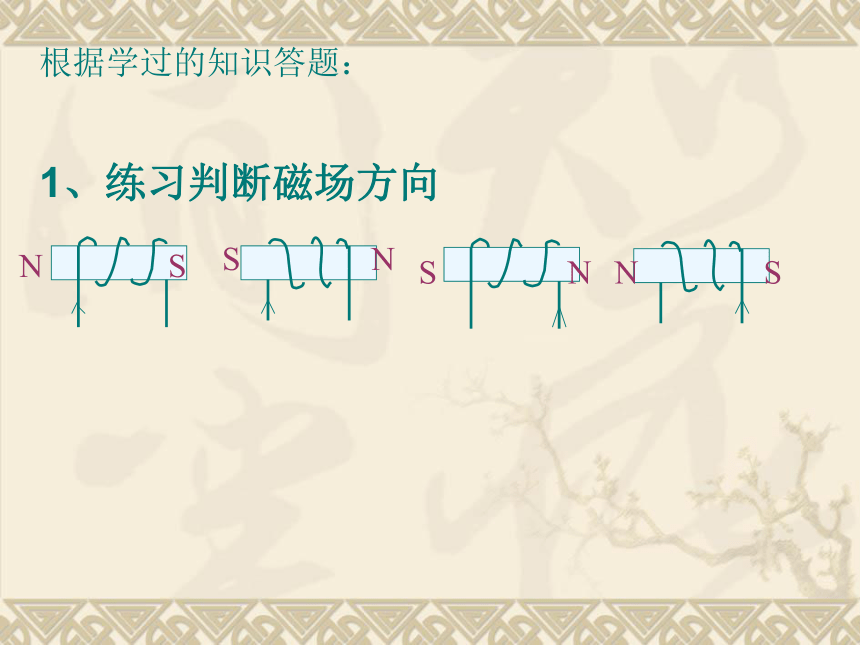

1、练习判断磁场方向
根据学过的知识答题：
N
S
S
N
S
N
N
S

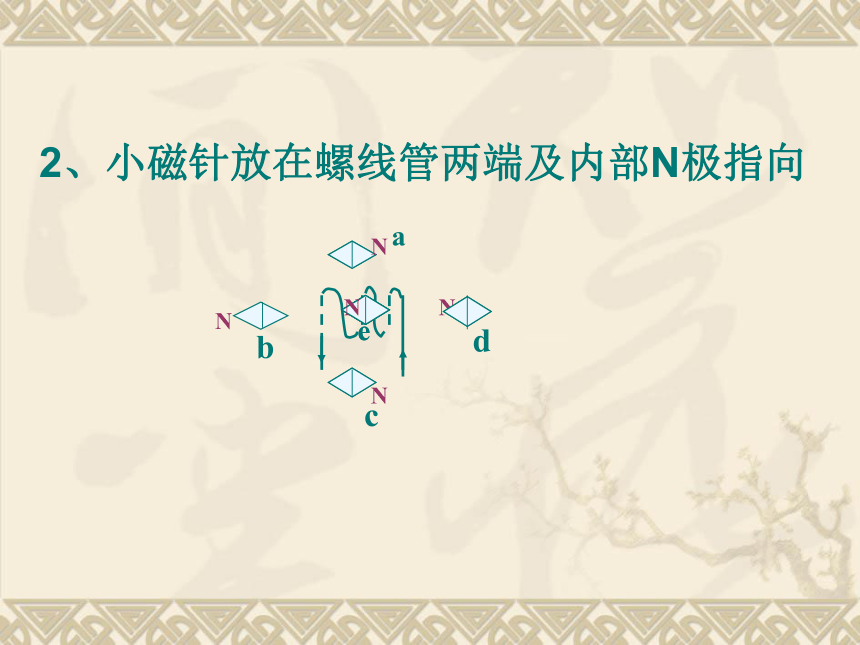

2、小磁针放在螺线管两端及内部N极指向
N
N
e
c
b
d
a
e
N
N
N
探究：

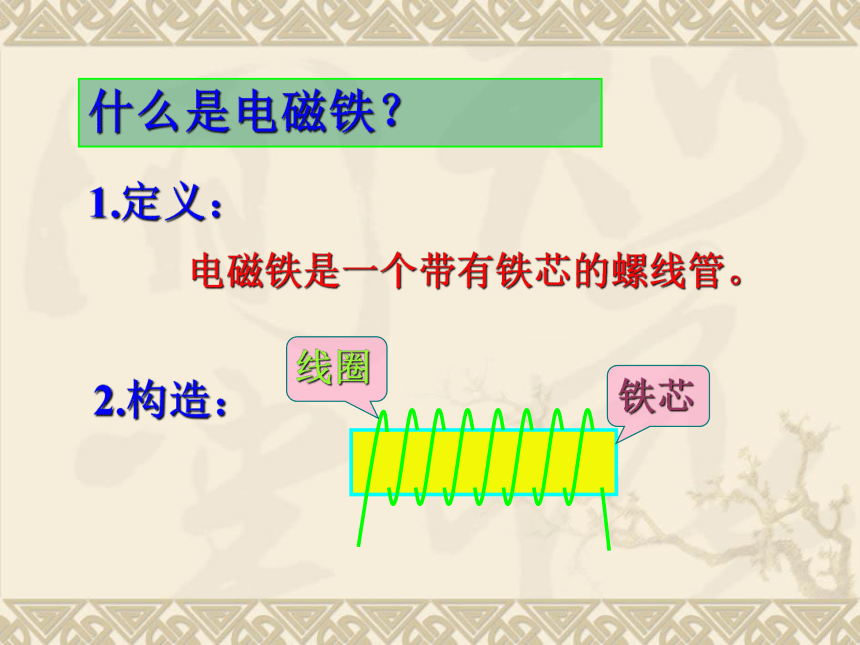

什么是电磁铁？
1.定义：
电磁铁是一个带有铁芯的螺线管。
2.构造：
线圈
铁芯

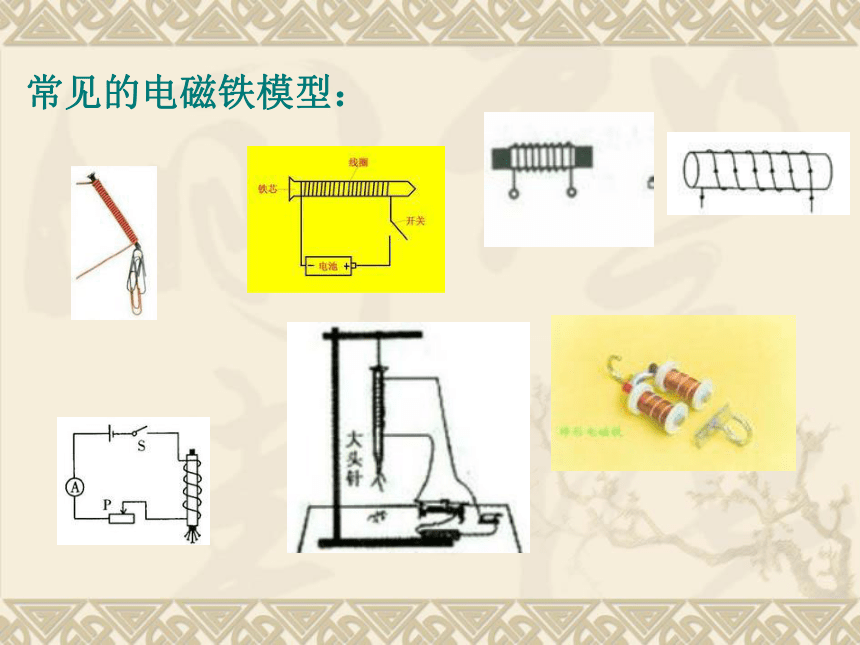

常见的电磁铁模型：

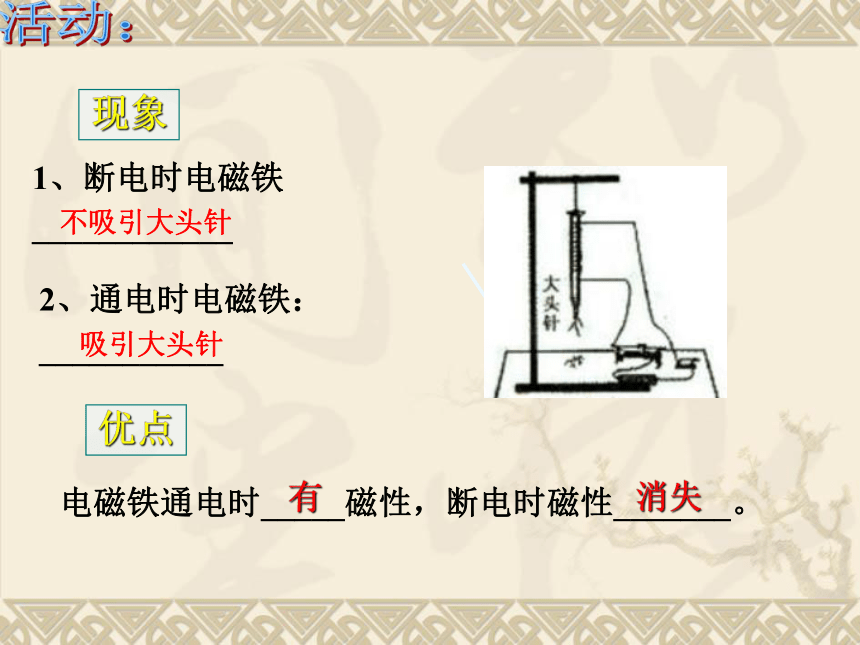

现象
优点
2、通电时电磁铁：___________
电磁铁通电时_____磁性，断电时磁性_______。
吸引大头针
不吸引大头针
1、断电时电磁铁____________
有
消失

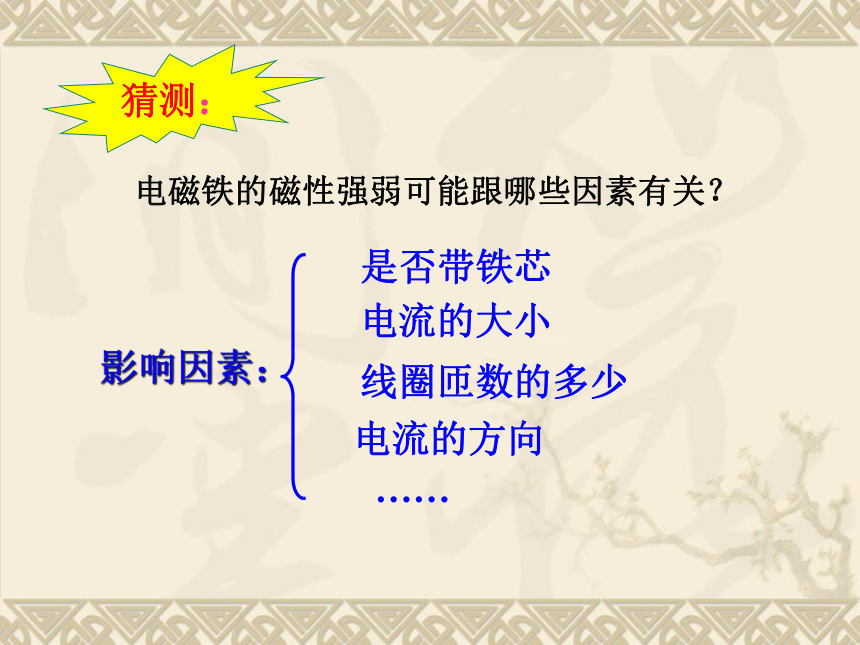

猜测：
电磁铁的磁性强弱可能跟哪些因素有关？
电流的大小
线圈匝数的多少
影响因素：
是否带铁芯
电流的方向
……

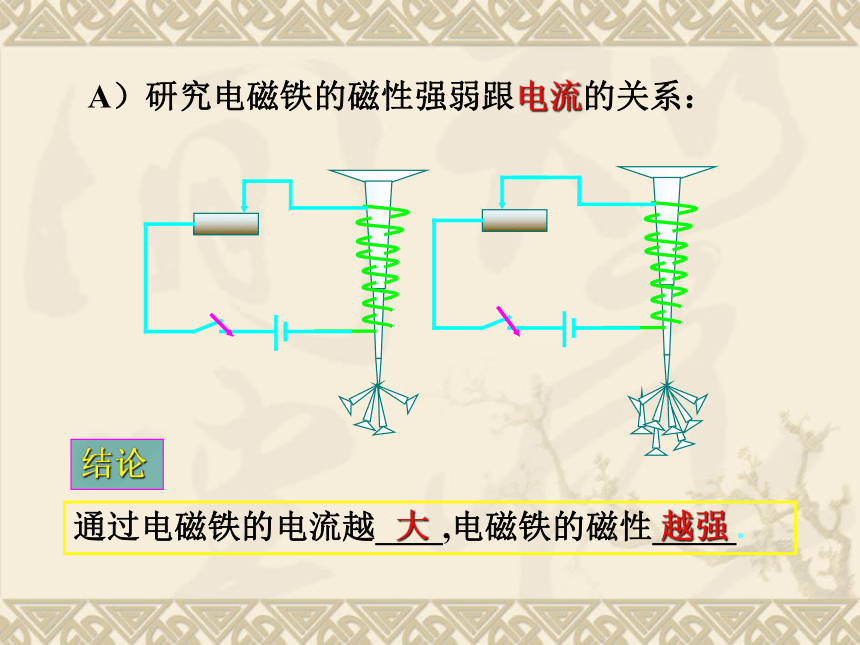

A）研究电磁铁的磁性强弱跟电流的关系：
通过电磁铁的电流越____,电磁铁的磁性_____.
结论
越强
大
B）研究电磁铁的磁性跟线圈匝数的关系：
结论
当电流一定时，电磁铁线圈的匝数______,磁性______.
越多
越强
C）研究电磁铁的极性跟电流方向的关系：
结论
当电流大小和线圈匝数不变时，改变电流方向，电磁铁的极性______.
改变
当有电流通过时，电磁铁才有磁性；
当电流相等时，线圈的匝数越多，磁性越强；
当线圈匝数相等时，电流越大，磁性越强。
当电流方向改变时，磁场的方向也随着改变。
电磁铁的优点：
2、磁性的强弱可以由即电流大小来控制；
3、磁场的方向可由电流的方向来控制。
1、磁性的有无可由通电或断电来控制；
电磁铁的应用
电磁铁的应用
工作原理：闭合开关,电流通过电磁铁,由磁铁产生磁性吸引弹性片,使铁锤打击铁铃而发出声音,同时电路断开,电磁铁失去磁性,由于弹性片的弹性,使电路又重新闭合。上述过程循环重复,电铃持续发生声音。
电铃
电磁选矿机
工作原理：不同矿物质具有不同的磁性，用可以旋转的圆形电磁铁吸引这些矿物质，由于它们受到的磁力不同，从而可以把不同磁性的矿物质分开。
电磁起重机
工作原理：把电磁铁放在被起重的含铁质的物体上,接通电流,电磁铁产生磁性,把铁质物体吸起,放下时,只要断开电流即可。
　　电磁继电器
固态式
接触式
　工作原理；当需要用高电压、强电流时，接通低压电流，电磁铁产生磁性，把铁片B吸住，接通高电流，使用高压电动机工作。
　特点：用低电压、弱电流来控制高电压、强电流。
磁悬浮列车
　工作原理：列车　　　　　　轨道上强电磁铁　　　　　　　的磁极与列车上的电磁铁的磁极是同名磁极，相互推斥，使用权列车悬浮，没有磨擦，减少阻力，增加运行速度。
1.通电螺线管的磁性强弱与 、
　　 　 　和有无插入铁芯有关。
电流的大小
线圈的匝数
2.如图所示,当滑动变阻器的滑片向右移动时，电磁铁中的磁性将 。
减弱
练习：
A、S1接1，S2接3
D、S1接2，S2接3
C、S1接2，S2接4
B、S1接1，S2接4
R
4
3
S2
S1
2
1
R
D
3.如图所示，要使电磁铁磁性最强，正确 的接法是 （ ）
4.将电磁铁、滑动变阻器、电源与开关接成成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂铁块的弹簧将（ ）
A.不变 B.缩短
C.伸长 D.不能判断
思考：若悬挂的铁块改为磁铁，情况又将怎样呢？
N
B
伸得更长
做一做
1.如图当开关S闭合后，　　　　　　　要使电磁铁磁性增强，　　　　　　　　可采用的方法是（ ）
A滑片P向左移动 B 滑片P向右移动
C减少线圈的匝数 D增加通电的时间
2使通电螺线管磁性增强的操作是（ ）
A 把线圈的匝数增加一倍
B 改变电流方向
C 把电流强度大小减少一半
D 把螺线管中的铁芯抽出来
Ａ
Ａ
