第十五章
安全用电
能力提升——2021-2022学年鲁科版（五四制）九年级上册物理单元测试卷
一、选择题（本题共8小题，每小题4分，共32分）
1.为了避免雷电灾害，专家建议要躲进具有防雷设施的封闭式建筑物里，且不要靠近与室外有连接的导体。因此，如遇雷雨天气，下列做法中不符合安全防雷的是(
)
A.不要靠近金属栏杆
B.在室内要关闭并远离窗户
C.躲进具有防雷设施的建筑物内
D.手机等各种电器可正常使用
2.电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是(
)
A.插插头时外壳先接地线，拔插头时外壳先离地线
B.插插头时外壳先接地线，拔插头时外壳后离地线
C.插插头时外壳后接地线，拔插头时外壳先离地线
D.插插头时外壳后接地线，拔插头时外壳后离地线
3.电是我们生活中必不可少的一部分，但其中存在许多安全隐患。下列为大家分享的安全用电小常识，说法错误的是(
)
A.使用电器时，先插电源插头，后开电器开关。电器使用完毕，先关闭电器开关，后拔电源插头。人本身就是导体，不要用手去碰通电电器的金属部位，也不要用力去拔插头，会有触电危险
B.水是可以导电的，所以不要用湿手、湿布去碰带电的电器，不要在电线上悬挂物品或晾晒衣物，否则都会引发触电事故
C.电器设备突然冒火或喷火星时，应先立即灭火，再考虑切断电源
D.发现有人触电时，不要直接上去拉，这样自己也会触电，应该第一时间断电，若没有开关那么用干木杆将电线挑开，使触电者远离电线，再根据情况采取人工呼吸等急救措施或者送往医院

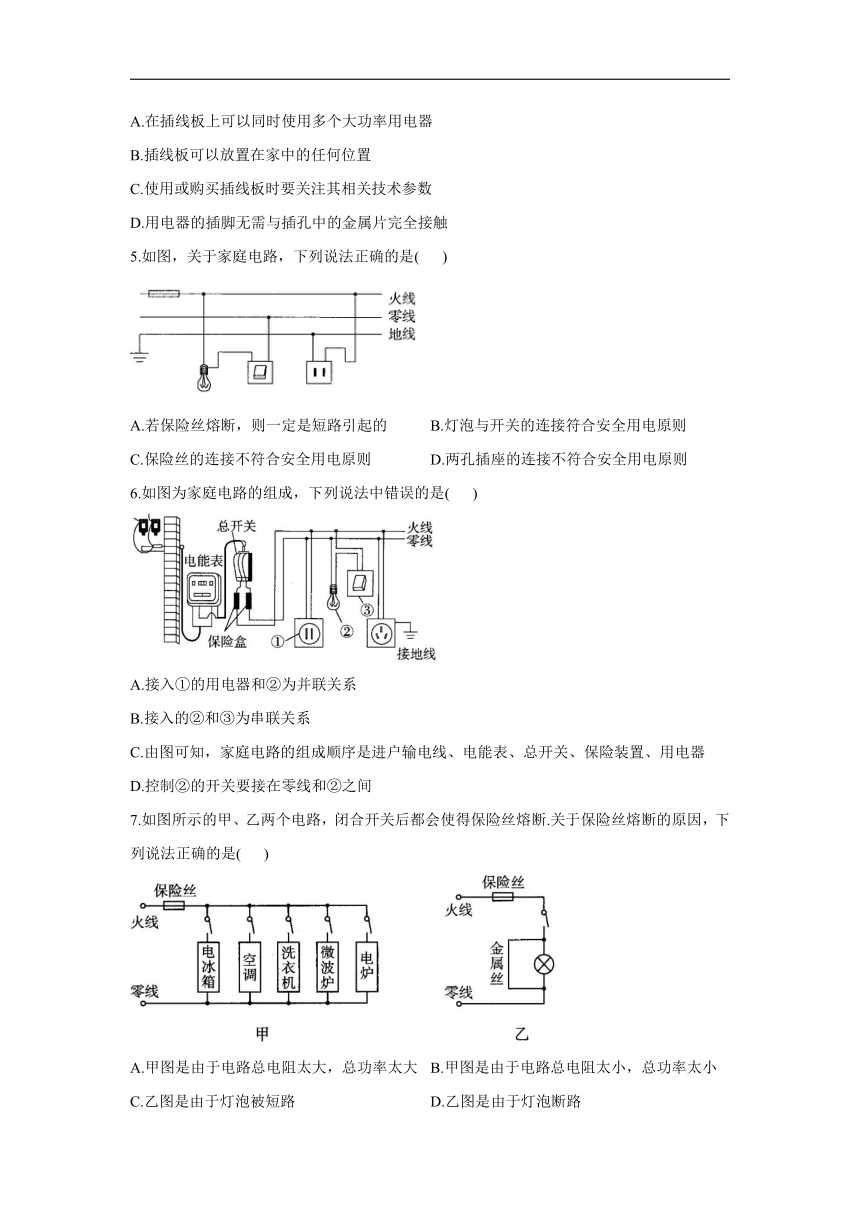

4.插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是(
)
A.在插线板上可以同时使用多个大功率用电器
B.插线板可以放置在家中的任何位置
C.使用或购买插线板时要关注其相关技术参数
D.用电器的插脚无需与插孔中的金属片完全接触
5.如图，关于家庭电路，下列说法正确的是(
)
A.若保险丝熔断，则一定是短路引起的
B.灯泡与开关的连接符合安全用电原则
C.保险丝的连接不符合安全用电原则
D.两孔插座的连接不符合安全用电原则
6.如图为家庭电路的组成，下列说法中错误的是(
)
A.接入①的用电器和②为并联关系
B.接入的②和③为串联关系
C.由图可知，家庭电路的组成顺序是进户输电线、电能表、总开关、保险装置、用电器
D.控制②的开关要接在零线和②之间
7.如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断.关于保险丝熔断的原因，下列说法正确的是(
)
A.甲图是由于电路总电阻太大，总功率太大
B.甲图是由于电路总电阻太小，总功率太小
C.乙图是由于灯泡被短路
D.乙图是由于灯泡断路
8.小明在家中看电视，感觉室内较冷，他打开了电暖气取暖，对于此时的家庭电路，下列说法不正确的是(
)
A.电视机中的电流不变
B.家庭电路的总电阻变大
C.家庭电路的总功率变大
D.电暖气与电视机的电压相等
二、填空题（本题共4小题，每小题4分，共16分）
9.如图是韩华家的部分电路和电热水壶的内部原理图，若韩华将电热水壶的插头插入插座，闭合开关后，空气开关跳闸；拔掉电热水壶后检查电路没有问题，“合闸”后其他用电器正常工作，其原因可能是家庭电路中的用电器_______。
10.为了防止电流过大将用电器核心部件烧毁，很多用电器都装有“保险管”（图甲），图乙、丙是两个熔断电流为“10
A”和“20
A”的某种型号“保险管”的截面图（保险丝的材料相同），那么_______图保险管的熔断电流为“10
A”，理由是它的保险丝电阻较_______（填“大”或“小”）。
11.在家庭电路中，电灯、插座、电视机的连接方式是_______（选填“串联”或“并联”）。在实际线路中发生接触不良也是很危险的，应尽量避免，如图是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向），其中不容易因松动而造成接触不良的是______（选填“甲”或“乙”）。
12.电工师傅常用一只额定电压为220
V的灯泡（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示，当S闭合后，再分别闭合（每次只闭合其中之一）时，可能出现以下三种情况，试判断（选填“断路”“短路”或“正常”）：
（1）正常发光，说明该支路_______；
（2）发光呈暗红色，说明该支路_______；
（3）不发光，说明该支路_______。
三、作图题（本题共2小题，每小题6分，共12分）
13.为判断如图所示的家庭电路中白炽灯是否短路，将火线上的熔丝断开，用另一只完好的白炽灯作为“校验灯”接入电路。然后闭合总开关，再闭合开关S，即可根据的亮暗做出判断。请在图中补画一根导线，将正确接入电路。
14.居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。请将图中的“光控开关”“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路。
四、实验题（本题共2小题，每小题20分，共40分）

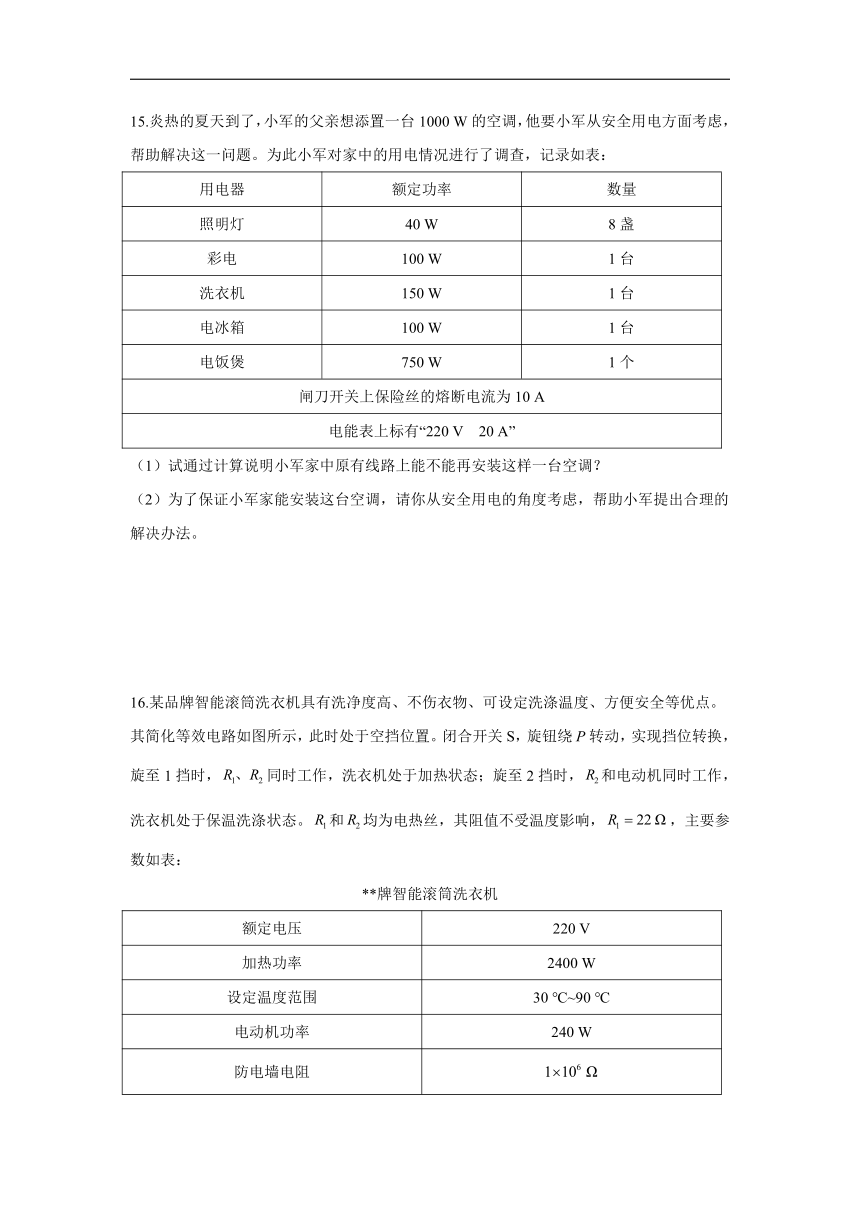

15.炎热的夏天到了，小军的父亲想添置一台1000
W的空调，他要小军从安全用电方面考虑，帮助解决这一问题。为此小军对家中的用电情况进行了调查，记录如表：
用电器
额定功率
数量
照明灯
40
W
8盏
彩电
100
W
1台
洗衣机
150
W
1台
电冰箱
100
W
1台
电饭煲
750
W
1个
闸刀开关上保险丝的熔断电流为10
A
电能表上标有“220
V
20
A”
（1）试通过计算说明小军家中原有线路上能不能再安装这样一台空调？
（2）为了保证小军家能安装这台空调，请你从安全用电的角度考虑，帮助小军提出合理的解决办法。
16.某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。其简化等效电路如图所示，此时处于空挡位置。闭合开关S，旋钮绕P转动，实现挡位转换，旋至1挡时，同时工作，洗衣机处于加热状态；旋至2挡时，和电动机同时工作，洗衣机处于保温洗涤状态。和均为电热丝，其阻值不受温度影响，，主要参数如表：
牌智能滚筒洗衣机
额定电压
220
V
加热功率
2400
W
设定温度范围
30
℃~90
℃
电动机功率
240
W
防电墙电阻
（1）的阻值是多少？
（2）洗衣机处于保温洗涤状态时，干路电流是多少？
（3）防电墙技术的应用是洗衣机未来发展的趋势。防电墙通过在洗衣机内部形成永久性电阻保证人的安全。异常漏电情况下，电流依次经防电墙和人体流入大地，若人体的最大电阻为，人体的安全电压不高于36
V，通过计算判断防电墙技术能否保证人的安全？
答案以及解析
1.答案：D
解析：雷雨天，如果靠近金属栏杆，易遭受雷击，所以不要靠近金属栏杆，故A不符合题意；雷雨天气时，在室内并关好门窗是正确的，故B不符合题意；雷雨天气时，躲进具有防雷设施的建筑物内，是正确的做法，故C不符合题意；雷雨天气，手机等各种电器不可正常使用，如果使用这些用电器，易遭受雷击，故D符合题意。
2.答案：B
解析：接用电器外壳的插脚更长是为了保证在插电源插头时最先接触地线，在拔电源插头时最后分离地线，从而更好起到地线保护作用。故B正确。
3.答案：C
解析：电器设备突然冒火或喷火星时，原因不明的情况下不要用手拔插头，也不要直接灭火，应该先断电，用绝缘体拔掉插头，再灭火。
4.答案：C
解析：插线板导电部分和绝缘部分都有一定的规格要求，同时使用多个大功率用电器，相同时间会产生较多的热量，可能烧坏插线板，甚至造成短路发生火灾，故A错误。插线板不能随便乱放，要放在小孩摸不着并且干燥、不会溅到水的地方，故B错误。在选择插线板之前，应做好计划，根据插线板需要承载的用电器功率大小，选择合适技术参数的插线板，故C正确。用电器与插线板连接时，要保证插脚与插孔中的金属片完全接触，不要出现“接触不良”的情况，以避免损坏用电器，故D错误。
5.答案：D
解析：保险丝熔断，可能是短路引起的，也可能是总功率过大引起的，故A说法错误；图中，开关接在零线和灯泡之间，这样开关虽然能控制灯泡，但是在断开开关时没有切断火线，接触灯泡时容易发生触电事故，不符合安全用电原则，故B说法错误；图中，保险丝的接法正确，故C说法错误；图中，插座的左孔接地线，右孔接火线，不符合两孔插座“左零右火”的接法，不符合安全用电原则，故D说法正确。
6.答案：D
解析：由图知①是插座，②是电灯，③是控制电灯的开关，插座所接的用电器和电灯是并联的。开关和被控制的电灯是串联的，且控制灯泡的开关应该接在火线和电灯之间。家庭电路主要由进户线、电能表、总开关、保险装置、用电器组成；进户线、电能表、总开关、保险装置的顺序不能颠倒；进户线进入用户，首先经过电能表，然后再接总开关，保险装置一定接在总开关后面，在更换保险装置时更安全。
7.答案：C
解析：题图甲中，各用电器间是并联连接的，同时工作的用电器越多，电路的总电阻越小，总功率越大，由知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电流过大而熔断.题图乙中，闭合开关，电流从火线经保险丝、金属丝回到零线，灯泡被短路，灯泡中没有电流通过，保险丝熔断.
8.答案：B
解析：家庭电路中各用电器是并联的，工作时互不影响，所以打开电暖气取暖，对电视机中的电流没有影响；家庭电路中各用电器是并联的，根据“电阻越并越小”的规律可知，打开电暖气取暖，电路的总电阻变小；家庭电路中的总功率等于各用电器工作时消耗的功率之和，所以打开电暖气取暖，电路的总功率变大；家庭电路中各用电器是并联的，各用电器两端的电压相等，都等于电源电压。
9.答案：总功率过大
解析：韩华将电热水壶的插头插入插座，闭合开关后，空气开关跳闸，原因是电路发生短路或是用电器的总功率过大；拔掉电热水壶后检查电路没有问题，“合闸”后，其他用电器正常工作，说明电路没有发生短路，其原因可能是家庭电路中用电器总功率过大。
10.答案：丙；大
解析：保险丝越粗，电阻越小，其熔断电流越大。
11.答案：并联；甲
解析：在家庭电路中，电灯、插座、电视机能够独立工作，互不影响，它们是并联的；在图甲中导线绕半圈，其环绕方向和接线柱拧紧方向相同，导线和接线柱接触良好，在图乙中导线绕半圈，其环绕方向和接线柱拧紧方向相反，接线柱拧紧时，导线容易脱落，容易造成接触不良。
12.答案：（1）短路
（2）正常
（3）断路
解析：（1）正常发光，说明检验灯泡得到了220
V的电压，该支路发生了短路。
（2）发光呈暗红色，说明检验灯泡得到的电压小于220
V，该支路正常。
（3）不亮，说明该支路不能形成通路，发生了断路。
13.答案：如图所示
解析：将火线上的熔丝断开，把校验灯接入电路，当短路时，只有校验灯接入电路，此时校验灯正常发光，亮度较亮；当所在支路正常时，校验灯和灯泡串联接入电路，此时校验灯两端的电压小于电源电压，其发光较暗；当断路时，无电流通过校验灯，校验灯不发光，所以应将校验灯连在火线上断开的熔丝的两端。
14.答案：如图所示
解析：由题意知，只有当“光控开关”“声控开关”都闭合时灯才能亮，所以灯泡与两个开关串联；为了保证用电安全，火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套。
15.答案：见解析
解析：（1）解法一：允许负载的最大功率，
现在用电器的总功率，
因为，
所以原有线路上不能再安装一台1000
W的空调。
解法二：加装空调后所有用电器的总功率，
家庭电路干路中的电流，
所以原有线路上不能再安装一台1000
W的空调。
（2）在线路允许的情况下，换用熔断电流更大的保险丝。
16.答案：（1）242
Ω
（2）2
A
（3）防电墙技术能保证人的安全
解析：（1）由电路图可知，当旋钮旋至1挡时，电热丝与并联，洗衣机处于加热状态，由得，电热丝的加热功率，电热丝的加热功率，则电热丝的阻值；
（2）洗衣机处于保温洗涤状态时，电热丝与电动机并联，则电热丝和电动机的总功率，此时干路中的电流；
（3）防电墙与人体的电阻串联，根据串联电路电阻的特点可知，电路总电阻，串联电路中的电流，由欧姆定律得，此时人体的电压，因为小于36
V，所以防电墙技术能保证人的安全。
