15.2电流和电路 同步练习2021-2022学年人教版物理九年级全一册（含答案）

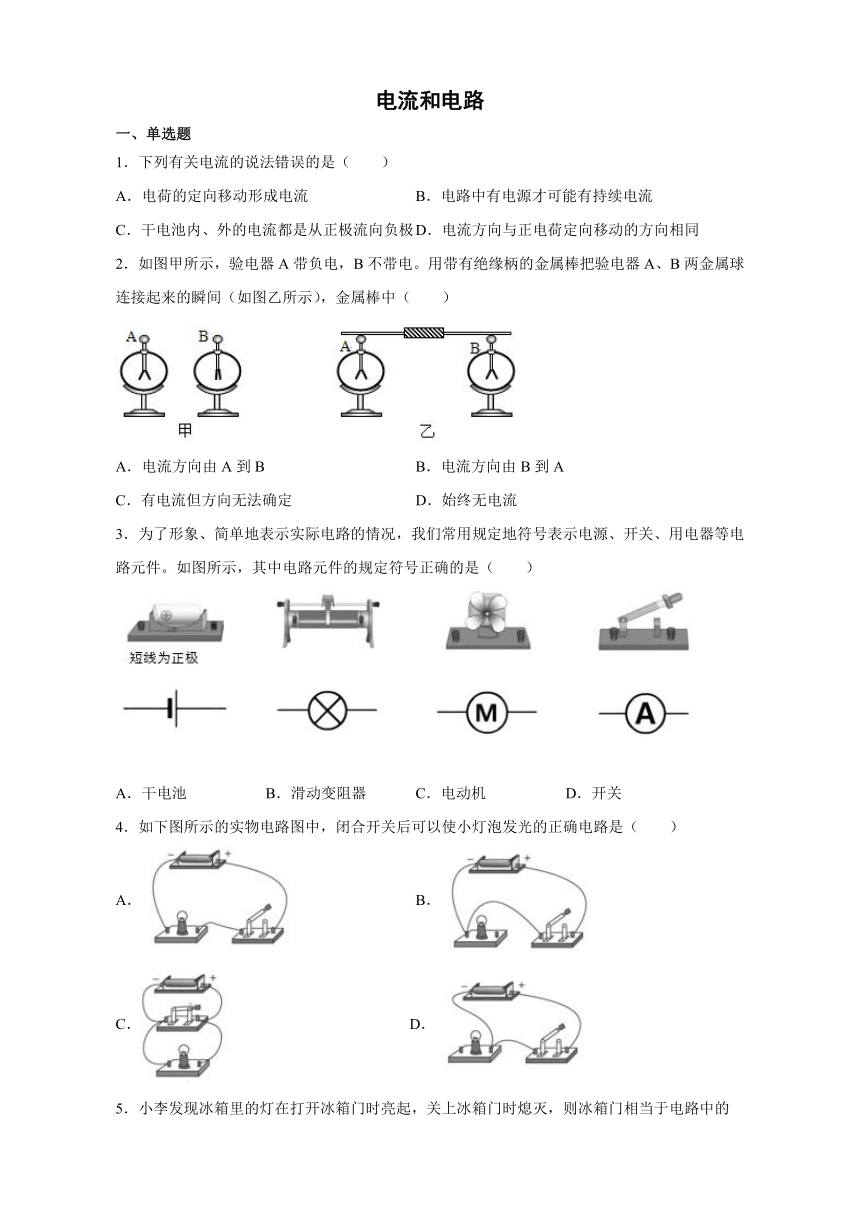

电流和电路
一、单选题
1．下列有关电流的说法错误的是（　　）
A．电荷的定向移动形成电流
B．电路中有电源才可能有持续电流
C．干电池内、外的电流都是从正极流向负极
D．电流方向与正电荷定向移动的方向相同
2．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（　　）
A．电流方向由A到B
B．电流方向由B到A
C．有电流但方向无法确定
D．始终无电流
3．为了形象、简单地表示实际电路的情况，我们常用规定地符号表示电源、开关、用电器等电路元件。如图所示，其中电路元件的规定符号正确的是（　　）
A．干电池
B．滑动变阻器
C．电动机
D．开关
4．如下图所示的实物电路图中，闭合开关后可以使小灯泡发光的正确电路是（　　）
A．
B．
C．
D．
5．小李发现冰箱里的灯在打开冰箱门时亮起，关上冰箱门时熄灭，则冰箱门相当于电路中的（　　）
A．电源
B．开关
C．导线
D．用电器

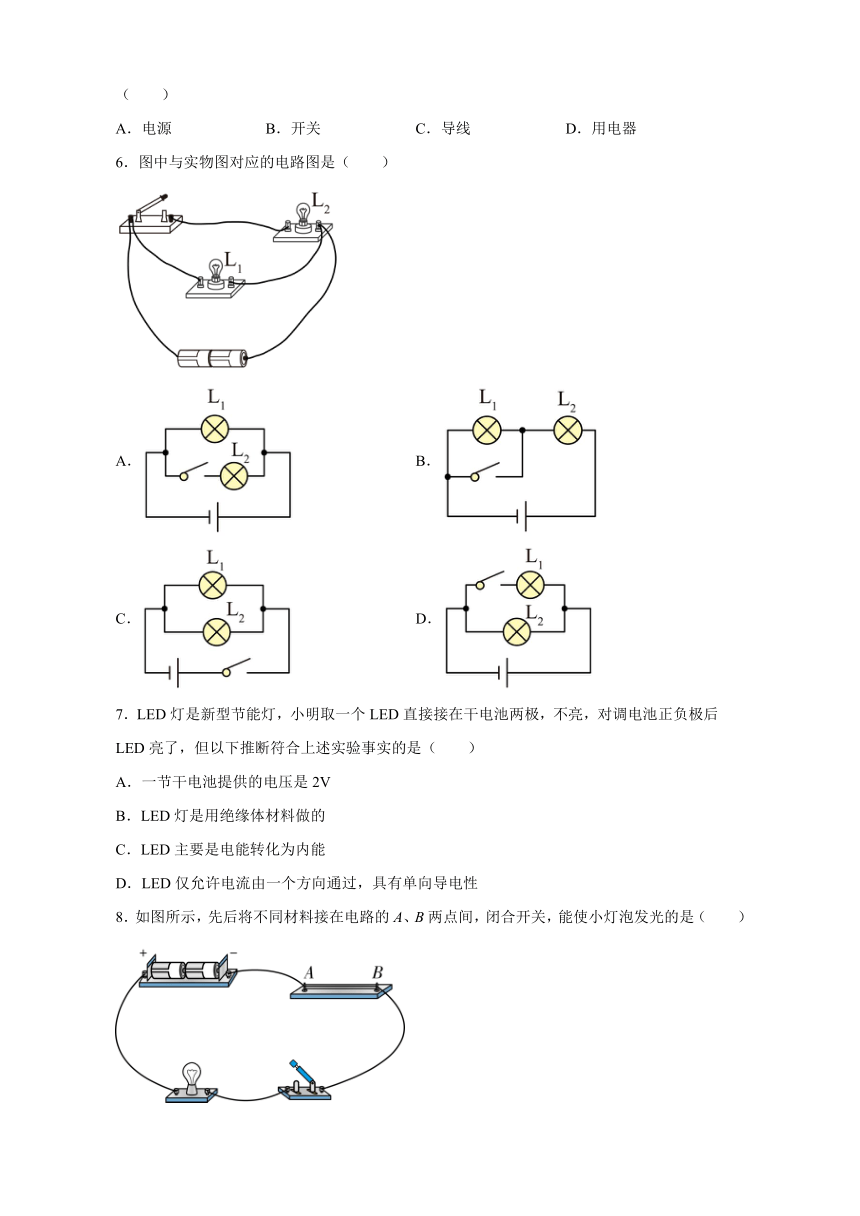

6．图中与实物图对应的电路图是（　　）
A．
B．
C．
D．
7．LED灯是新型节能灯，小明取一个LED直接接在干电池两极，不亮，对调电池正负极后LED亮了，但以下推断符合上述实验事实的是（　　）
A．一节干电池提供的电压是2V
B．LED灯是用绝缘体材料做的
C．LED主要是电能转化为内能
D．LED仅允许电流由一个方向通过，具有单向导电性
8．如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是（　　）
A．塑料刻度尺
B．干木条
C．铅笔笔芯
D．布艺文具袋

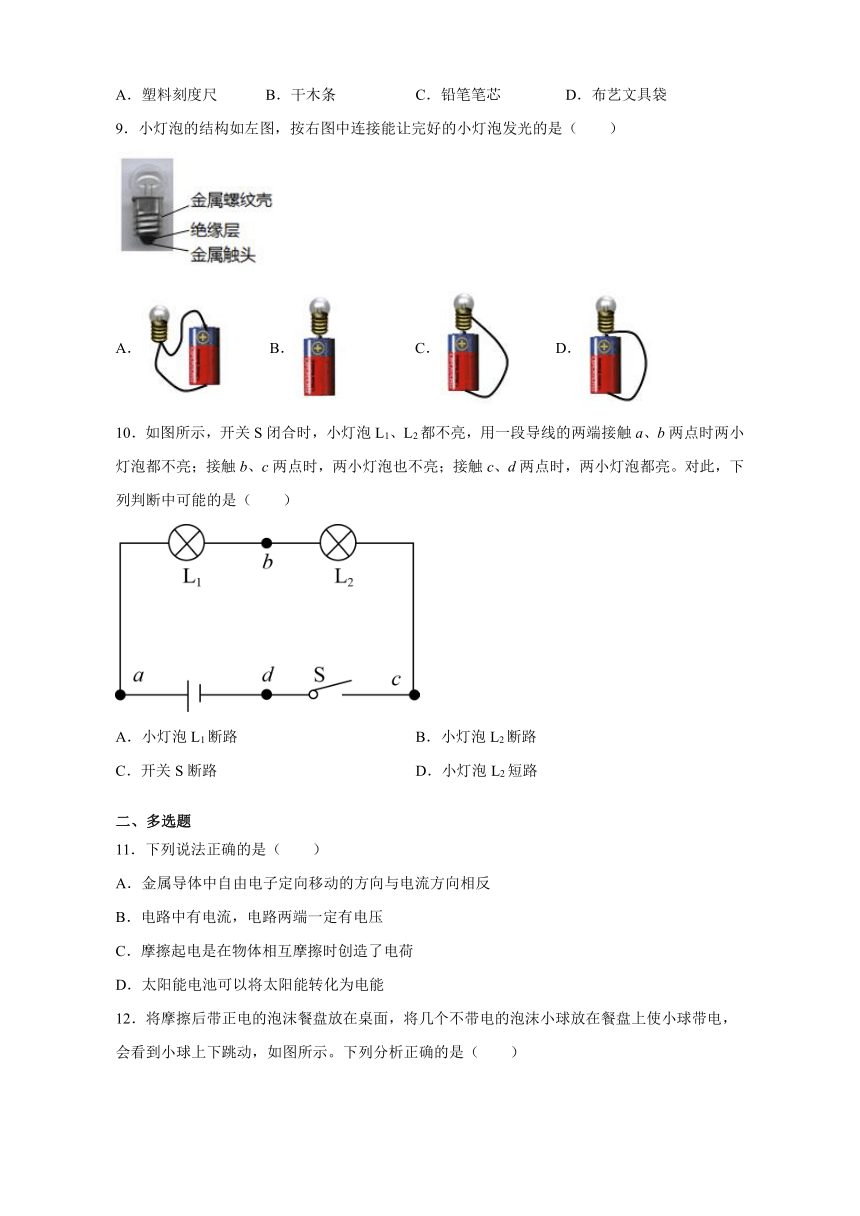

9．小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（　　）
A．
B．
C．
D．
10．如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（　　）
A．小灯泡L1断路
B．小灯泡L2断路
C．开关S断路
D．小灯泡L2短路
二、多选题
11．下列说法正确的是（　　）
A．金属导体中自由电子定向移动的方向与电流方向相反
B．电路中有电流，电路两端一定有电压
C．摩擦起电是在物体相互摩擦时创造了电荷
D．太阳能电池可以将太阳能转化为电能
12．将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。下列分析正确的是（　　）
A．餐盘带正电是因为得到了电子
B．小球与餐盘接触瞬间，电流方向是从餐盘到小球
C．小球由于与餐盘带有同种电荷，相互排斥而向上运动
D．摩擦后的餐盘发热是通过做功的方式改变了内能

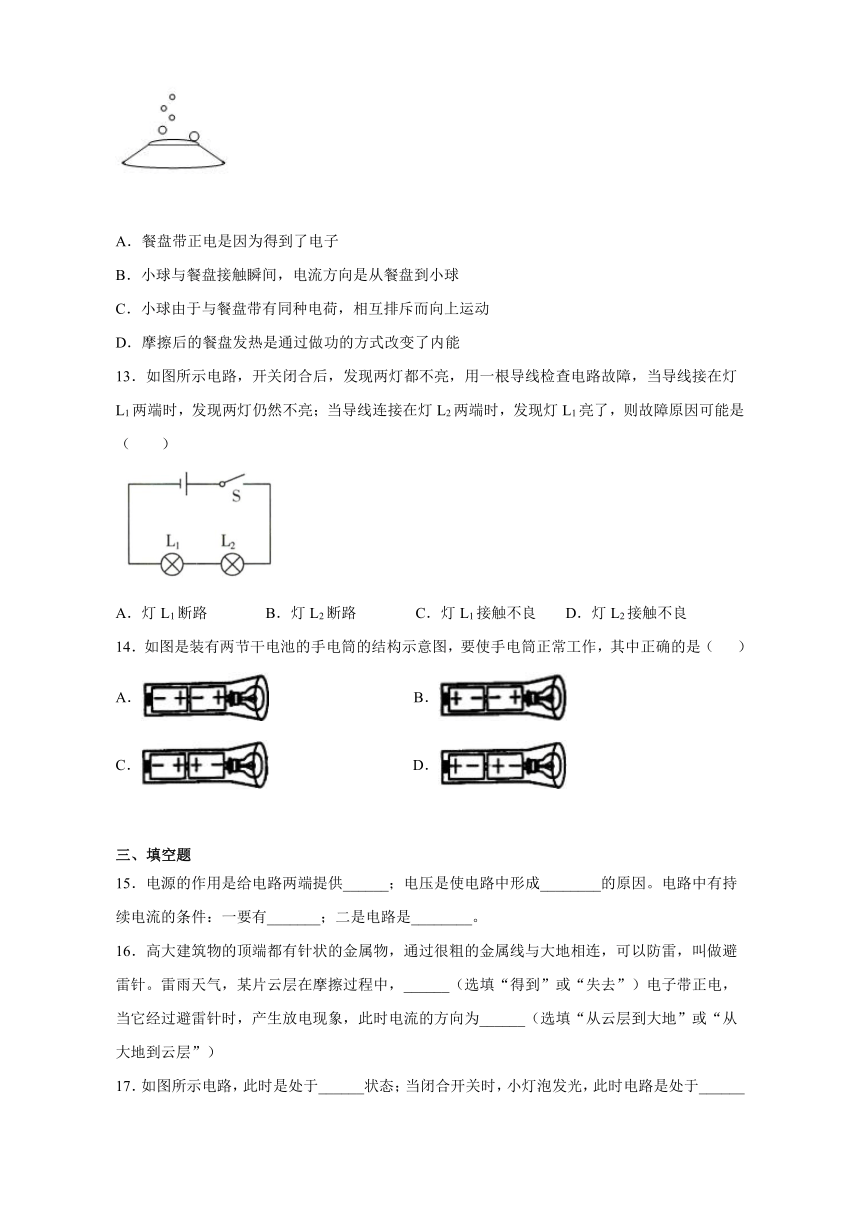

13．如图所示电路，开关闭合后，发现两灯都不亮，用一根导线检查电路故障，当导线接在灯L1两端时，发现两灯仍然不亮；当导线连接在灯L2两端时，发现灯L1亮了，则故障原因可能是（
）
A．灯L1断路
B．灯L2断路
C．灯L1接触不良
D．灯L2接触不良
14．如图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，其中正确的是（
）
A．
B．
C．
D．
三、填空题
15．电源的作用是给电路两端提供______；电压是使电路中形成________的原因。电路中有持续电流的条件：一要有_______；二是电路是________。
16．高大建筑物的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。雷雨天气，某片云层在摩擦过程中，______（选填“得到”或“失去”）电子带正电，当它经过避雷针时，产生放电现象，此时电流的方向为______（选填“从云层到大地”或“从大地到云层”）
17．如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。
18．如图所示，是电子在导体中的运动情况示意图，其中导体中有电流的是______（选填“甲”或“乙”），且该导体左端接电源的______极（选填“正”或“负”）。
四、实验题
19．某同学在课堂上做电学实验，实验器材有：多节干电池、两个小灯泡和
、开关及若干导线等。请利用上述实验器材
(1)上述实验器材中，其中，
_______
是用电器，而提供电能的装置是
_______
（以上两空请从实验器材中选填）
(2)图甲为小灯泡的内部结构图，该同学想用一根导线、一节新的干电池检验灯泡是否损坏，他的连接方式如图乙所示。结合小灯泡结构图，请做出以下判断：
_______
（选填“有”或“没有”）电流经过小灯泡灯丝，此电路是
________
（选填“通路”或“断路”或“短路”）
20．小含想用刚学习的电路基本知识，连接一个电路。于是她找来一个干电池，一个小灯泡，一个开关和若干导线，连接成了如图所示的电路图。
(1)连接电路时，开关应处于________状态。当小含连接完最后一导线时，小灯泡就发光了。
小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，用笔画线代替导线画出正确的连接。_____
(2)改正错误后，闭合开关前，小灯泡不发光，这时的电路是________（填“通路”、“断路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是________（填“通路”、“断路”或“短路”）。由此可知，电路中开关的作用是________。
(3)电源在电路中是________（填“提供”或“消耗”）电能的装置。小含看到实验桌上有一个“+、﹣”极模糊不清的电池盒，她用一个________（填“电铃”或“发光二极管”）就可以判断出电源的“+、﹣”极。
参考答案
1．C
解：A．电流是电荷的定向移动形成的，故A正确，不符合题意；
B．电路中接上电源，导体中的自由电子才能定向移动，形成持续的电流，故B正确，不符合题意；
C．干电池外部，电流从正极出来，回到负极，而在干电池内部，电流从负极流向正极，故C错误，符合题意；
D．在物理中，规则正电荷定向移动的方向为电流方向，故D正确，不符合题意。
故选C。
2．B
解：连接的瞬间，A带的负电减少，说明电子从A到B移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向是由B到A。故选B。
3．C
解：A．电源的电路元件符号是正确的，但正、负极标错了，应是“长线为正极”，故A错误；
B．滑动变阻器的电路元件符号如图：，故B不符合题意；
C．电动机的电路元件符号正确，故C正确；
D．开关的电路元件符号如图：，故D不符合题意。
故选C。
4．A
解：A．根据图中可以看出，开关是闭合后，电路属于通路，灯泡能发光，故A正确；
BD．开关闭合后，导线将电源两极直接相连，形成电源短路，故BD错误；
C．开关闭合后，将电源短路，灯泡不能发光，故C错误。
故选A。
5．B
解：电冰箱冷藏室内照明用的灯，总是在打开冰箱门时亮，则有电流流过这个灯，关上冰箱门时灭，则没有电流流过这个灯，即说明冰箱门相当于开关，控制电流是否流过这个灯。
故选B。
6．A
解：由实物图可知，两个灯泡并联，开关和灯泡L2在一个支路，开关控制灯泡L2。
A．两个灯泡并联，开关控制灯泡L2，故A符合题意；
B．两个灯泡串联，开关和灯泡L1并联，故B不符合题意；
C．两个灯泡并联，开关在干路中，故C不符合题意；
D．两个灯泡并联，开关控制灯泡L1，故D不符合题意。
故选A。
7．D
解：A．一节干电池的电压是1.5V，而不是2V，故A不符合题意；
BD．LED灯的核心元件是发光二极管，采用半导体材料制成，具有单向导电性，故B不符合题意、D符合题意；
C．LED灯工作时，主要将电能转化为光能，而不是内能，故C不符合题意。
故选D。
8．C
解：A．将塑料刻度尺接在电路的A、B两点间时因为塑料是绝缘体，不导电，所以闭合开关，电路中没有电流，小灯泡不亮，故A不符合题意；
B．将干木条接在电路的A、B两点间时因为干木头是绝缘体，不导电，所以闭合开关，电路中没有电流，小灯泡不亮，故B不符合题意；
C．将铅笔笔芯接在电路的A、B两点间时因为铅是导体，能够导电，所以闭合开关，有电流经过小灯泡，小灯泡发光，故C符合题意；
D．将布艺文具袋接在电路的A、B两点间时因为布料是绝缘体，不导电，所以闭合开关，电路中没有电流，小灯泡不亮，故D不符合题意。
故选C。
9．C
解：灯泡若能发光，需要有电流经过灯丝，所以要把灯泡的顶端和侧壁接入电路中，故ABD不符合题意；C符合题意。
故选C。
10．C
解：由电路图可知，两灯泡并联，闭合开关S时，小灯泡L1、L2都不亮，说明两灯泡都发生了短路或者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不会亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都不亮，说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d两点时，两小灯泡都亮，说明在cd之间存在断路。
故选C。
11．ABD
解：A．电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反；通电时，金属导体中负电荷做定向移动，故与电流方向相反，故A正确；
B．电压是形成电流的原因，电路中有电流，电路两端必定有电压，故B正确；
C．摩擦起电并不是创造了电荷，而是在摩擦过程中发生了电荷（电子）的转移，使两物体分别带上了等量的异种电荷，故C错误；
D．太阳能电池工作时，将太阳能转化为电能输出出来供人们使用，故D正确。
故选ABD。
12．BCD
解：A．餐盘带正电是因为失去了电子，故A错误；
B．小球与餐盘接触瞬间，小球上的电子转移到餐盘上，电流的方向与电子定向移动方向相反，所以电流方向是从餐盘到小球，故B正确；
C．由于小球上的电子转移到餐盘上，小球带正电，小球和餐盘带同种电荷，相互排斥向上运动，故C正确；
D．摩擦后的餐盘发热，机械能转化为内能，通过做功的方式改变了内能，故D正确。
故选BCD。
13．BD
解：A．灯L1断路，导线接在灯L1两端时，灯泡L1不亮，灯L2亮，不符合题意；
B．灯L2断路，导线接在灯L1两端时，电路是断路，两个灯泡都不亮，导线连接在灯L2两端时，灯泡L1亮，符合题意；
C．灯L1接触不良，导线接在灯L1两端时，灯泡L1不亮，灯L2亮，不符合题意；
D．灯L2接触不良，导线接在灯L1两端时，电路是断路，两个灯泡都不亮，导线连接在灯L2两端时，灯泡L1亮，符合题意．
14．AD
解：A、将两节干电池的正负极相连，干电池正极对准灯泡的焊接点，故A正确；
B、将两节干电池的负极相连，故B错误；
C
、将两节干电池的正极相连，故C错误；
D、将两节干电池的正负极相连，干电池负极与灯泡的焊接点相连，灯泡也能发光，故D正确．
故选AD．
15．电压
电流
电源
通路
解：略
16．失去
从云层到大地
解：[1]电子带负电，某片云层在摩擦过程中，由于失去电子而带正电。
[2]正电荷定向移动的方向为电流方向，当带正电的云经过避雷针放电时，正电荷从云层转移到大地，所以，此时电流的方向是从云层到大地。
17．开路
通路
解：[1][2]电路中开关是断开的，故此时是处于开路状态；由于当开关闭合时，小灯泡中有电流通过，所以电路是处于通路状态，小灯泡会发光。
18．乙
负
解：[1]电流是电荷定向移动形成的，故可以产生电流的是乙。
[2]电流的方向和负电荷定向移动的方向相反，因为图中自由电子从左端向右端定向移动，说明电流方向是从右端到左端，因为在电源外部电流从正极流向负极，说明该导体左端接电源的负极。
19．小灯泡
干电池
没有
短路
解：(1)[1]因为小灯泡消耗电能转化为光能，所以小灯泡是用电器。
[2]提供电能的装置是电源，而提供的器材中干电池可作为电源。
(2)[3]分析电流流过的路径，电流从正极经过小灯泡的金属螺纹壳，经过导线回到负极，没有电流经过灯丝，所以灯泡不会发光。
[4]分析电流流过的路径，电流从正极经过小灯泡的金属螺纹壳，经过导线回到负极，因为金属螺纹壳电阻很小，相当于导线，所以电源的正负极被导线连接，所以该电路的状态是短路。
20．断开
断路
通路
控制电路的通断
提供
发光二极管
解：(1)[1]为了保护电路，连接电路时，开关应断开。
[2]由图知，图中开关并没有接入电路（只连接了一个接线柱），则开关无论断开还是闭合，灯泡都发光，改正后如图所示：
。
(2)[3][4][5]改正错误后，开关断开时，电路处于断路状态；当闭合开关时，小灯泡发光，此时电路处于通路状态；由此可知，电路中开关的作用是控制电路的通断。
(3)[6]电源在电路中是提供电能的装置，用电器是消耗电能的装置。
[7]发光二极管具有单向导电性，而电铃没有这样的性质，所以可用发光二极管判断电源的正负极；具体方法为：把二极管的正负极分别与电池的两极相连，若二极管发光，则与二极管正极相连的一极为电池的正极，与二极管负极相连的一极为电池的负极；若二极管不发光，则与二极管正极相连的一极为电池的负极，与二极管负极相连的一极为电池的正极。
