15.4电流的测量 同步练习2021-2022学年人教版物理九年级全一册（含答案）

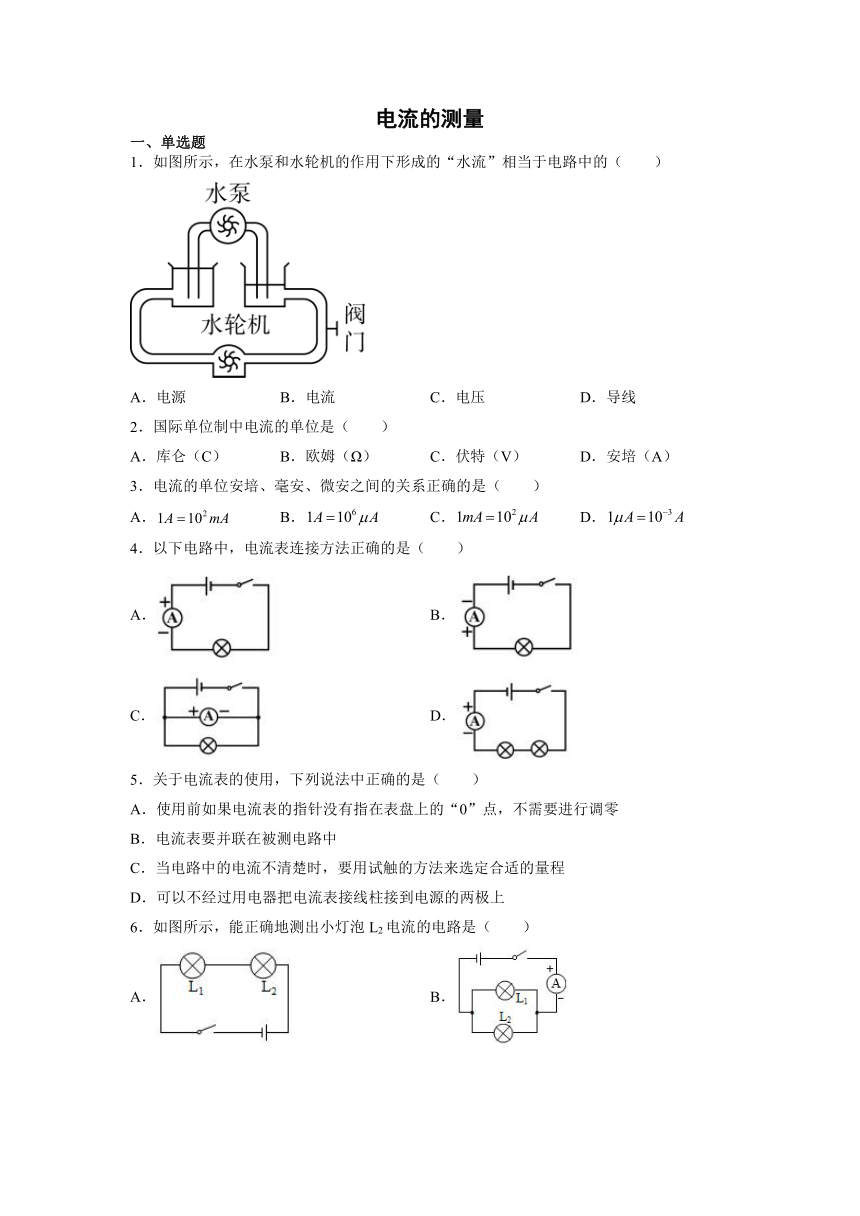

电流的测量
一、单选题
1．如图所示，在水泵和水轮机的作用下形成的“水流”相当于电路中的（　　）
A．电源
B．电流
C．电压
D．导线
2．国际单位制中电流的单位是（　　）
A．库仑（C）
B．欧姆（Ω）
C．伏特（V）
D．安培（A）
3．电流的单位安培、毫安、微安之间的关系正确的是（　　）
A．
B．
C．
D．
4．以下电路中，电流表连接方法正确的是（　　）
A．
B．
C．
D．
5．关于电流表的使用，下列说法中正确的是（　　）
A．使用前如果电流表的指针没有指在表盘上的“0”点，不需要进行调零
B．电流表要并联在被测电路中
C．当电路中的电流不清楚时，要用试触的方法来选定合适的量程
D．可以不经过用电器把电流表接线柱接到电源的两极上
6．如图所示，能正确地测出小灯泡L2电流的电路是（　　）
A．
B．
C．
D．

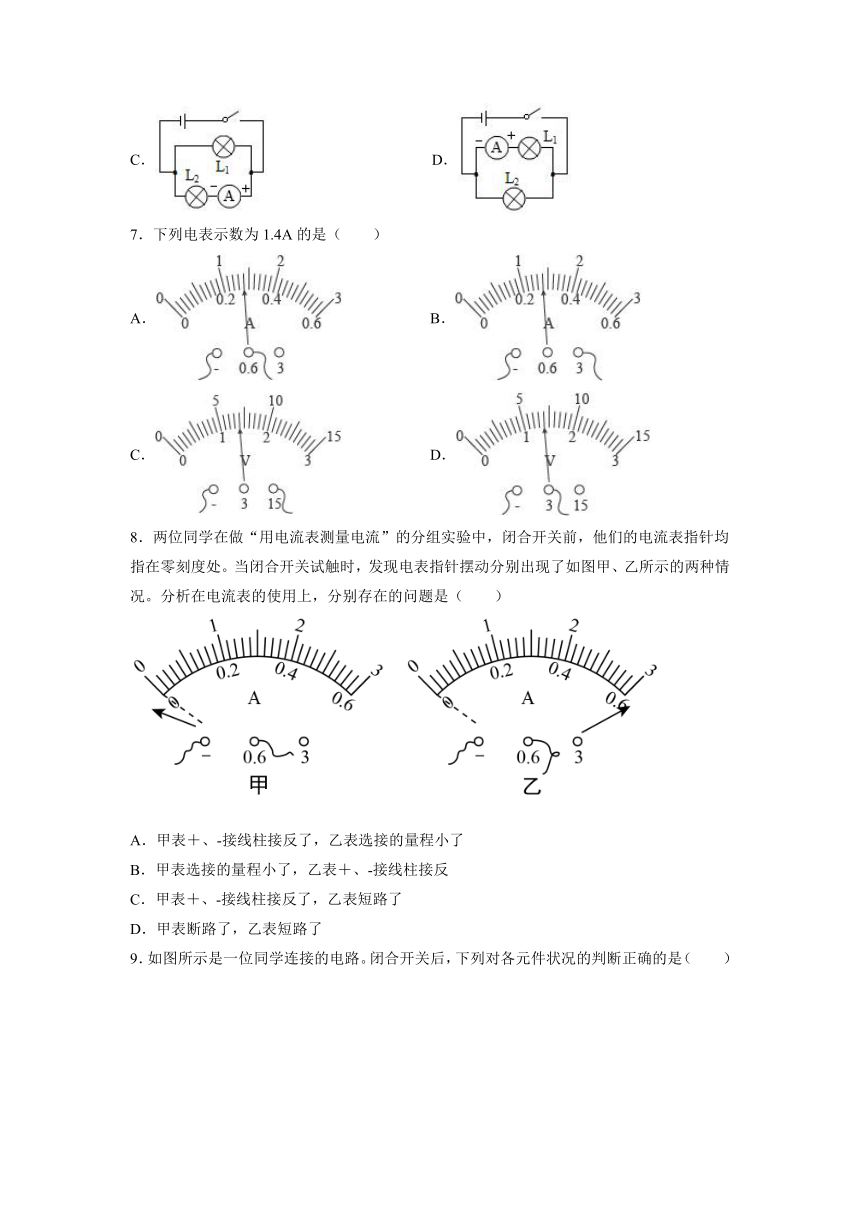

7．下列电表示数为1.4A的是（　　）
A．
B．
C．
D．
8．两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上，分别存在的问题是（　　）
A．甲表＋、-接线柱接反了，乙表选接的量程小了
B．甲表选接的量程小了，乙表＋、-接线柱接反
C．甲表＋、-接线柱接反了，乙表短路了
D．甲表断路了，乙表短路了
9．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮
B．灯L2不亮
C．电流表无示数
D．电池也被烧坏

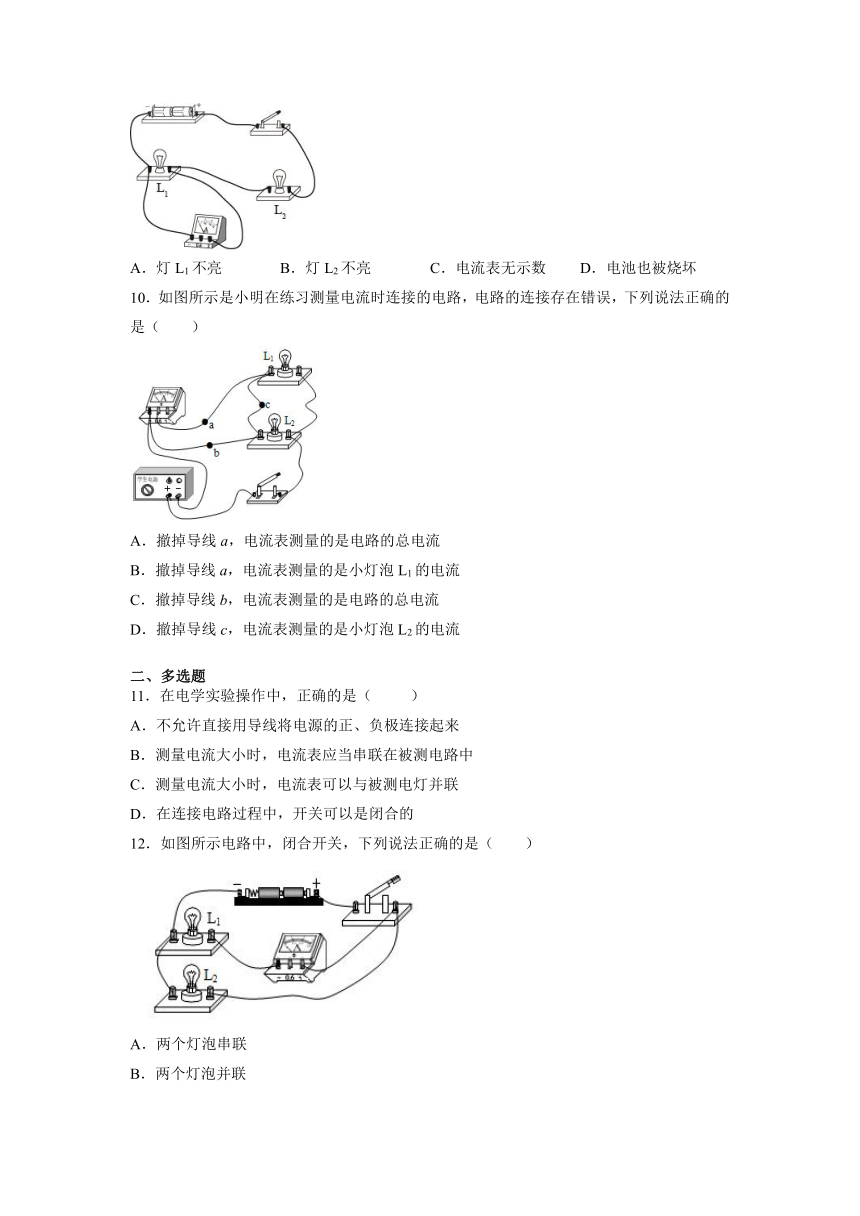

10．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列说法正确的是（　　）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是电路的总电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
二、多选题
11．在电学实验操作中，正确的是（
）
A．不允许直接用导线将电源的正、负极连接起来
B．测量电流大小时，电流表应当串联在被测电路中
C．测量电流大小时，电流表可以与被测电灯并联
D．在连接电路过程中，开关可以是闭合的
12．如图所示电路中，闭合开关，下列说法正确的是（　　）
A．两个灯泡串联
B．两个灯泡并联
C．电流表测的是通过灯泡L1的电流
D．电流表测的是通过干路中的电流

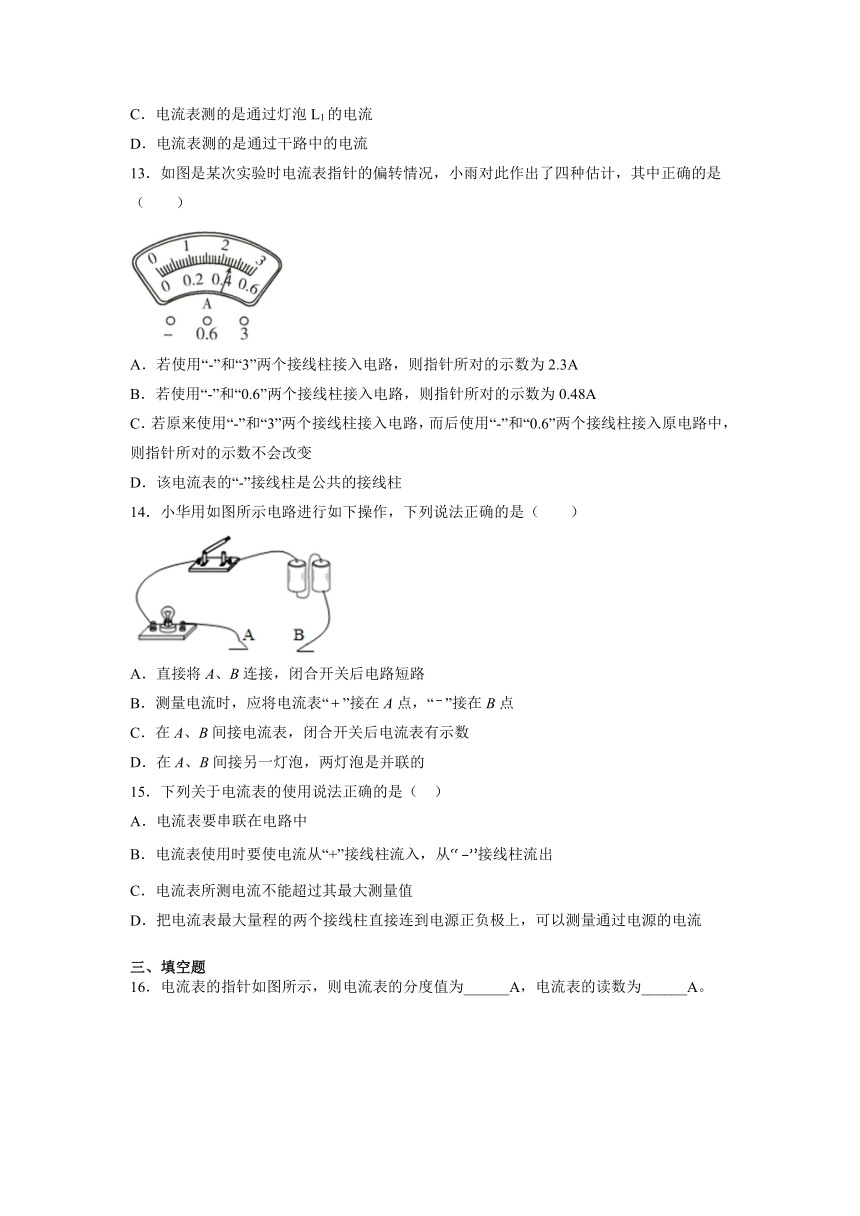

13．如图是某次实验时电流表指针的偏转情况，小雨对此作出了四种估计，其中正确的是（
）
A．若使用“-”和“3”两个接线柱接入电路，则指针所对的示数为2.3A
B．若使用“-”和“0.6”两个接线柱接入电路，则指针所对的示数为0.48A
C．若原来使用“-”和“3”两个接线柱接入电路，而后使用“-”和“0.6”两个接线柱接入原电路中，则指针所对的示数不会改变
D．该电流表的“-”接线柱是公共的接线柱
14．小华用如图所示电路进行如下操作，下列说法正确的是（　　）
A．直接将A、B连接，闭合开关后电路短路
B．测量电流时，应将电流表“”接在A点，“”接在B点
C．在A、B间接电流表，闭合开关后电流表有示数
D．在A、B间接另一灯泡，两灯泡是并联的
15．下列关于电流表的使用说法正确的是（
）
A．电流表要串联在电路中
B．电流表使用时要使电流从“+”接线柱流入，从“-”接线柱流出
C．电流表所测电流不能超过其最大测量值
D．把电流表最大量程的两个接线柱直接连到电源正负极上，可以测量通过电源的电流
三、填空题

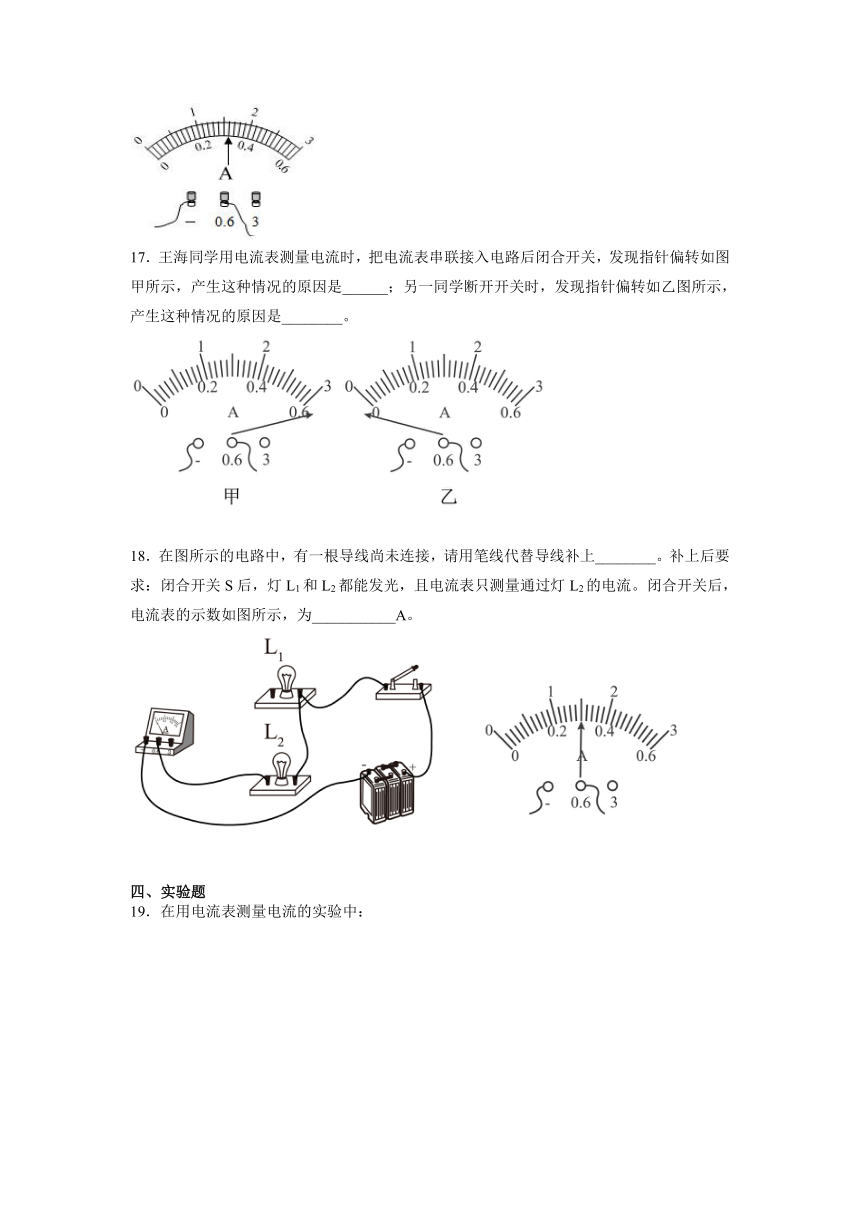

16．电流表的指针如图所示，则电流表的分度值为______A，电流表的读数为______A。
17．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是______；另一同学断开开关时，发现指针偏转如乙图所示，产生这种情况的原因是________。
18．在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上________。补上后要求：闭合开关S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流。闭合开关后，电流表的示数如图所示，为___________A。
四、实验题
19．在用电流表测量电流的实验中：
（1）如图甲所示，在图1中补画一根导线，使两个小灯泡并联，电流表测量电路中干路的电流，请在方框内画出对应的电路图____。若该电路接通后，电流表的指针偏转如甲图2所示，电流表的示数为____A；若开关闭合后，两灯均不亮，电流表的指针不发生偏转。那么原因不可能是____。
①开关接触不良②其中一个小灯泡断路③电流表内部断路④其中一个小灯泡短路
（2）在用电流表测量串联电路中电流时，把电流表接入电路后，若闭合开关后出现乙图1所示现象，则原因是____，若闭合开关前出现乙图2所示现象，原因是____。
五、作图题
20．请用笔画线代替导线，在图的电路实物图中连接两根导线，使L1、L2并联，电流表测量干路电流。
21．小雨连接了如图电路，请在方框内画出它的电路图。
参考答案
1．B
解：如图所示，水泵相当于电路中的电源，为水路中提供动力，水轮机相当于电路中的用电器，是由水流来推动的，阀门相当于电路中的开关，可控制水路的通断，水流相当于电流，故B符合题意，ACD不符合题意。
故选B。
2．D
解：安培是法国著名的物理学家，他最主要的成就是对电磁作用的研究，发现了安培定则，电流的相互作用，发明了电流计等等，他被称为“电学中的牛顿”，后人为了纪念他，就把他的名字作为电流单位，符号为A。
故选D。
3．B
解：A.
1A＝103mA.此选项错误；
B.
1A＝106μA.此选项正确；
C.
1mA＝103μA.此选项错误；
D.
1μA＝10?6A.此选项错误．
故选B.
4．A
解：ABD．用电流表测电路中的电流时，电流表要与被测用电器串联，电流从电流表的正接线柱流入，负接线柱流出，故A正确，BD错误；
C．电流表与灯泡并联，开关闭合，会使电源短路，故C错误。
故选A。
5．C
解：A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零，故A错误；
B．电流表要串联在电路中，不能与被测电路并联，故B错误；
C．当电路中的电流不能估计时，要用大量程试触的方法来选定合适的量程，故C正确；
D．绝不允许不经过用电器把电流表接到电源的两极上，此时会发生短路，故D错误。
故选C。
6．C
解：A．由图示电路图可知，图中无电流表，无法测量出电流，故A不符合题意；
B．由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L2的电流，故B不符合题意；
C．由图示电路图可知，电流表与小灯泡L2串联，且电流从正极流入，负极流出，测量通过小灯泡L2的电流，故C符合题意；
D．由图示电路图可知，电流表与小灯泡L1串联在支路，测量的是通过小灯泡L1的电流，不能测出通过小灯泡L2的电流，故D不符合题意。
故选C。
7．B
解：A．图A中，量程为0A，从上面表盘读数，每个大格为0.2A，分度值为0.02A，指针指在第14个刻度上。读数为0.28A，故A不符合题意；
B．图B中，量程为03A，从上面表盘读数，每个大格为1A，分度值为0.1A，指针指在第14个刻度上。读数为1.4A，故B符合题意；
C．图C为电压表，量程为03V，从上面表盘读数，每个大格为1V，分度值为0.1V，指针指在第14个刻度上。读数为1.4V，故C不符合题意；
D．图D为电压表，量程为015V，从上面表盘读数，每个大格为5V，分度值为0.5V，指针指在第14个刻度上。读数为7.0V，故D不符合题意。
故选B。
8．A
解：甲图中的指针反转，说明出现的问题是正负接线柱接反了，乙图中的指针偏转角度太大，说明出现的问题是量程太小了，故BCD不符合题意，A符合题意。
故选A。
9．A
解：由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。
故选A。
10．C
解：AB．由图可知，撤掉导线a，灯L1和L2并联，电流表没有接入电路，所以电流表既不是测总电流，也不是测小灯泡L1的电流，故AB错误；
C．由图可知，撤掉导线b，灯L1和L2并联，电流表串联在干路中，即电流表测量的是电路的总电流，故C正确；
D．由图可知，撤掉导线c，灯L1和L2并联，电流表串联在L1的支路中，即电流表测量的是小灯泡L1的电流，故D错误。
故选C。
11．AB
解：A．若直接用导线将电源的正、负极连接起来，电路就是短路，会烧坏电源，所以不允许直接用导线将电源的正、负极连接起来，故A正确；
BC．根据电流表的使用规范，测量电流大小时，电流表应当串联在被测电路中，故B正确，
C错误；
D．在连接电路过程中，为保障电路安全，开关应当是断开的，故D错误．
12．BC
解：AB．根据电路图可知，两灯泡并列连接，因此两灯泡并联，故A错误，B正确；
CD．电流表与灯泡L1串联，因此电流表测的是通过灯泡L1的电流，故C正确，D错误。
13．AD
解：A．使用“-”和“3”两个接线柱接入电路，则电流表的分度值为0.1A，则对应的示数为2.3A，故A符合题意；
B．使用“-”和“0.6”两个接线柱接入电路，则电流表的分度值为0.02A，则对应的示数为0.46A，故B不符合题意；
C．无论使用大量程还是使用小量程测量，同一电路的电流相同，由于分度值不同，故使用不同量程时，指针的位置不同，故指针对应的示数发生了改变，故C不符合题意；
D．电流从电流表的“-”接线柱流出，所以“-”接线柱是公共的接线柱，故D符合题意．
14．BC
解：A．直接将A、B连接，灯泡接入电路中，闭合开关后灯泡会发光，不是短路，故A错误；
B．测量电流时，电流表应串联在电路中，且电流要从电流表的正接线柱入、负接线柱出，即应将电流表“+”接在A点，“-”接在B点，故B正确；
C．在A、B间接电流表，闭合开关后，电路为通路，电流表有示数，故C正确；
D．在A、B间接另一灯泡，两灯泡是串联的，故D错误．
15．ABC
解：A．电流表的内阻非常小，相当于导线，需要与用电器串联使用，符合题意；
B．根据电流表的使用方法可知，电流要从“+”接线柱入，从“-”接线柱出，符合题意；
C．为避免电流过大烧坏电流表，电流表所测电流不能超过其最大测量值，符合题意；
D．因为电流表电阻太小，相当于导线，若把电流表直接连接到电源两极，电流会很大，烧坏电流表，所以，不允许把电流表直接连接到电源两极，不符合题意。
16．0.02
0.32
解：[1][2]由图知，电流表使用0~0.6A量程，分度值0.02A，示数为0.32A。
17．电流表量程过小
电流表未调零
解：[1]由图甲知，闭合开关后，电流表指针偏转过大，说明所选量程过小，应选择大量程进行测量。
[2]由图乙知，断开开关时，电流表的指针反向偏转，说明电流表在测量前未调零。
18．
0.30
解：[1]闭合开关S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流，说明灯L1和L2并联，电流表和L2在一条支路上，如图所示：
[2]由图可知，电流表选择的量程是0到0.6A的量程，分度值是0.02A，电流表的读数为0.30A。
19．
0.3
②④
电流表选择的量程太小
电流表指针没有校零
解：（1）[1]要使两个小灯泡并联，电流表测量电路中干路的电流，则两灯泡两端分别相连，然后再与电流表串联，故对应的电路图如下：
[2]如图，电流表选择的是0
~
0.6A量程，分度值为0.02A，电流表的示数为0.3A。
[3]
①若开关接触不良，整个电路断路，闭合开关，两灯都不亮，电流表无示数，故①不符合题题意；
②若其中一个小灯泡断路，因为并联电路各支路互不影响，闭合开关，另一灯发光，电流表有示数，故②符合题意；
③若电流表内部断路，因为电流表处在干路上，所以整个电路断路，闭合开关，两灯都不亮，电流表无示数，故③不符合题题意；
④若其中一个小灯泡短路，则同时将另一灯泡短路，导致整个电路短路，闭合开关，两灯都不亮，电流表中有很大电流通过，随即被烧坏，故④符合题题意。
故选②④。
（2）[4][5]在用电流表测量串联电路中电流时，把电流表接入电路后，若闭合开关后出现乙图1所示现象，说明电流超过了电流表的量程，则原因是电流表选择的量程太小；若闭合开关前出现乙图2所示现象，指针在零刻度线左侧，此时没有电流流过电流表，原因是电流表指针没有校零。
20．
解：L1、L2并联，要求电流表测量干路电流，因并联电路的总电流等于各支路电流之和，故电流表选用大量程接在干路上，如下所示：
21．
解：分析实物图可知，两灯泡并联，开关在干路上，电流表在灯泡L2支路上，只测量L2支路电流，电路图如图所示：
