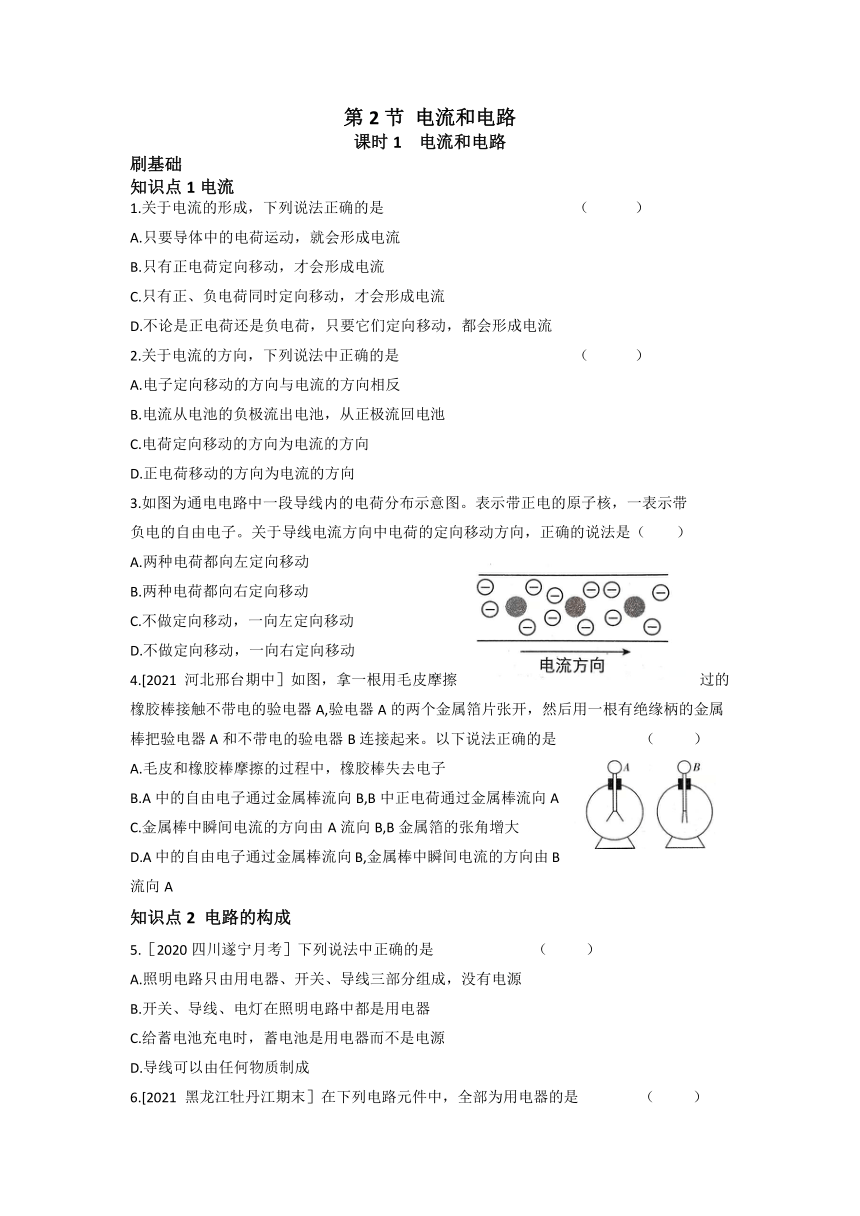

第2节
电流和电路
课时1
电流和电路
刷基础
知识点1电流
1.关于电流的形成，下列说法正确的是
（
）
A.只要导体中的电荷运动，就会形成电流
B.只有正电荷定向移动，才会形成电流
C.只有正、负电荷同时定向移动，才会形成电流
D.不论是正电荷还是负电荷，只要它们定向移动，都会形成电流
2.关于电流的方向，下列说法中正确的是
（
）
A.电子定向移动的方向与电流的方向相反
B.电流从电池的负极流出电池，从正极流回电池
C.电荷定向移动的方向为电流的方向
D.正电荷移动的方向为电流的方向
3.如图为通电电路中一段导线内的电荷分布示意图。表示带正电的原子核，一表示带
负电的自由电子。关于导线电流方向中电荷的定向移动方向，正确的说法是（
）
A.两种电荷都向左定向移动
B.两种电荷都向右定向移动
C.不做定向移动，一向左定向移动
D.不做定向移动，一向右定向移动
4.[2021
河北邢台期中］如图，拿一根用毛皮摩擦过的橡胶棒接触不带电的验电器A,验电器A的两个金属箔片张开，然后用一根有绝缘柄的金属棒把验电器A和不带电的验电器B连接起来。以下说法正确的是
（
）
A.毛皮和橡胶棒摩擦的过程中，橡胶棒失去电子
B.A中的自由电子通过金属棒流向B,B中正电荷通过金属棒流向A
C.金属棒中瞬间电流的方向由A流向B,B金属箔的张角增大
D.A中的自由电子通过金属棒流向B,金属棒中瞬间电流的方向由B流向A
知识点2
电路的构成
5.［2020四川遂宁月考］下列说法中正确的是
（
）
A.照明电路只由用电器、开关、导线三部分组成，没有电源
B.开关、导线、电灯在照明电路中都是用电器
C.给蓄电池充电时，蓄电池是用电器而不是电源
D.导线可以由任何物质制成
6.[2021
黑龙江牡丹江期末］在下列电路元件中，全部为用电器的是
（
）
A.电铃、开关、电饭锅
B.白炽灯、电动机、电视机
C.电源、电线、空调器
D.洗衣机、收录机、电池组
7.［2021重庆渝中区月考］你见过史上最小气的猴子吗？如图所示，你只要抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，它就停止吵闹。这里香蕉的作用相当于电路中的
（
）
A.开关
B.导线
C.电源
D.用电器
刷易错
易错点1
负电荷定向移动时，判断错电流的方向
8.［2020河北邯郸期中，中］凤冈是雷雨多发地区，在雷雨天气要注意防雷。为了建筑物和人的安全，人们常用避雷针防雷。打雷闪电时，避雷针的尖端不断地向空中释放电子，这时避雷针中的电流方向是
（
）
A.从地面流向尖端
B.没有电流
C.从尖端流向地面
D.无法确定
易错点2
误认为只要有电源，电路中就一定有电流或误认为只要电路闭合，电路中就一定有电流
9下列说法中正确的是
（
）
A.电路中有了电源就形成电流
B.只要电路闭合，电路中就会有持续的电流
C.电路中有电荷运动就形成电流
D.在闭合电路中有持续的电流，必须有电源
课时2
电路图与电路状态
刷基础
知识点1
电路图
1.下列各电路元件与对应的符号错误的是
（
）
2.如图所示是某同学画出的一个电路图，其中，L,和L2表示的是___________的电路符号；该电路图中有一处是错误的，它是___________。
3.如图甲所示是小明画的电路图，图乙是该电路所用的元件，请你帮他把实物图连好（用笔画线代替导线）。
4.如图所示是小明连接的实物图，请在虚线框中画出这个实物图的电路图。
知识点2
通路
断路
短路
5.［2021天津滨海新区期中，中］对如图所示的三个电路状态判断正确的是
（
）
A.甲断路、乙短路、丙通路
B.甲通路、乙短路、丙短路
C.甲断路、乙通路、丙短路
D.甲短路、乙断路、丙通路
6.［2021北京平谷区期末］如图所示的四个电路中，开关S闭合后，电源被短路的电路是（
）
7.一种声光报警器的电路如图所示。闭合开关S,和S2后，会出现的现象是
（
）
A.灯亮，铃不响
B.灯不亮，铃不响
C.灯亮，铃响
D.灯不亮，铃响
8.［2020辽宁抚顺期中，中］如图所示，当开关S1、S2断开时，电路处于________状态，当开关S,闭合、S2断开时，电路处于________状态，当开关S1、S2都闭合时，电路处于__________状态。
9.如图所示的电路处于________（填“通路”“断路”或“短路”）状态，会造成________（填“电源”或“灯泡”）损坏，要使其成为正确的电路，只需要拆掉图中标注的________号导线。
刷应用
10.［2020江苏扬州期中，难］高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光。则此时可以确定为同一根电线的是
（
）
A.A和X是同一根电线
B.B和Z是同一根电线
C.C和Y是同一根电线
D.此时还无法确定
