15.5串、并联电路中电流的规律同步练习2021—2022学年人教版九年级物理全一册（含答案）

15.5
串、并联电路中电流的规律
一、单选题

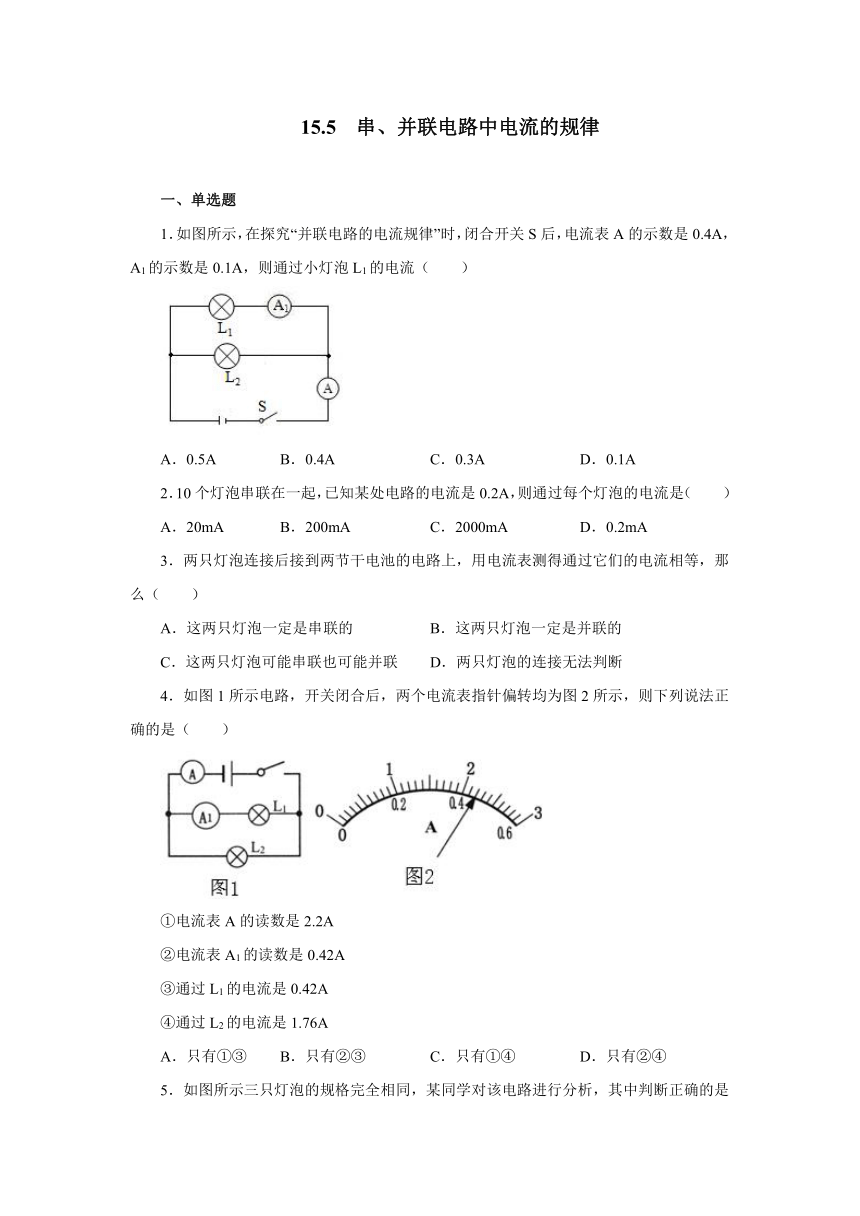

1．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流（　　）
A．0.5A
B．0.4A
C．0.3A
D．0.1A
2．10个灯泡串联在一起，已知某处电路的电流是0.2A，则通过每个灯泡的电流是（　　）
A．20mA
B．200mA
C．2000mA
D．0.2mA
3．两只灯泡连接后接到两节干电池的电路上，用电流表测得通过它们的电流相等，那么（
）
A．这两只灯泡一定是串联的
B．这两只灯泡一定是并联的
C．这两只灯泡可能串联也可能并联
D．两只灯泡的连接无法判断
4．如图1所示电路，开关闭合后，两个电流表指针偏转均为图2所示，则下列说法正确的是（　　）
①电流表A的读数是2.2A
②电流表A1的读数是0.42A
③通过L1的电流是0.42A
④通过L2的电流是1.76A
A．只有①③
B．只有②③
C．只有①④
D．只有②④

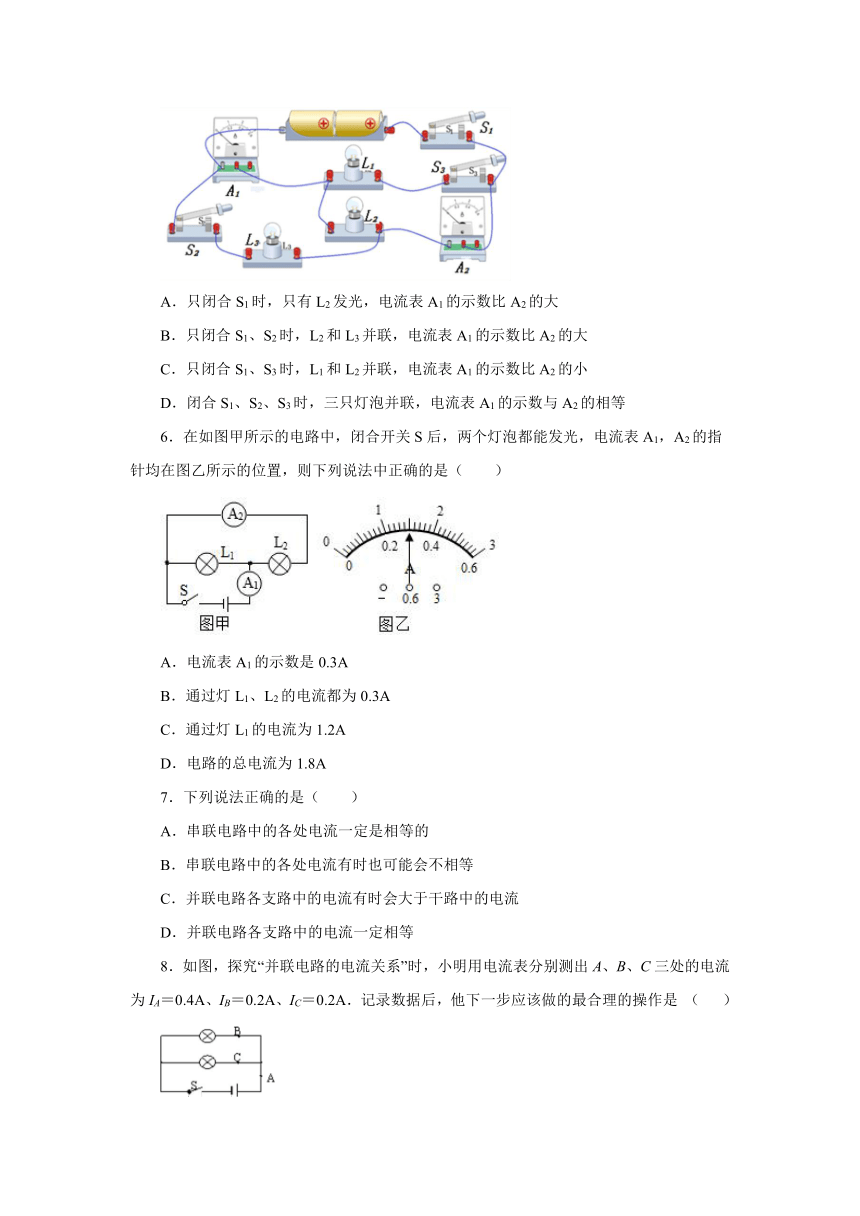

5．如图所示三只灯泡的规格完全相同，某同学对该电路进行分析，其中判断正确的是
A．只闭合S1时，只有L2发光，电流表A1的示数比A2的大
B．只闭合S1、S2时，L2和L3并联，电流表A1的示数比A2的大
C．只闭合S1、S3时，L1和L2并联，电流表A1的示数比A2的小
D．闭合S1、S2、S3时，三只灯泡并联，电流表A1的示数与A2的相等
6．在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1，A2的指针均在图乙所示的位置，则下列说法中正确的是（　　）
A．电流表A1的示数是0.3A
B．通过灯L1、L2的电流都为0.3A
C．通过灯L1的电流为1.2A
D．电路的总电流为1.8A
7．下列说法正确的是（
）
A．串联电路中的各处电流一定是相等的
B．串联电路中的各处电流有时也可能会不相等
C．并联电路各支路中的电流有时会大于干路中的电流
D．并联电路各支路中的电流一定相等
8．如图，探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA＝0.4A、IB＝0.2A、IC＝0.2A．记录数据后，他下一步应该做的最合理的操作是
（
）
A．分析数据，得出结论
B．改变电源电压，再测出几组电流值
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值

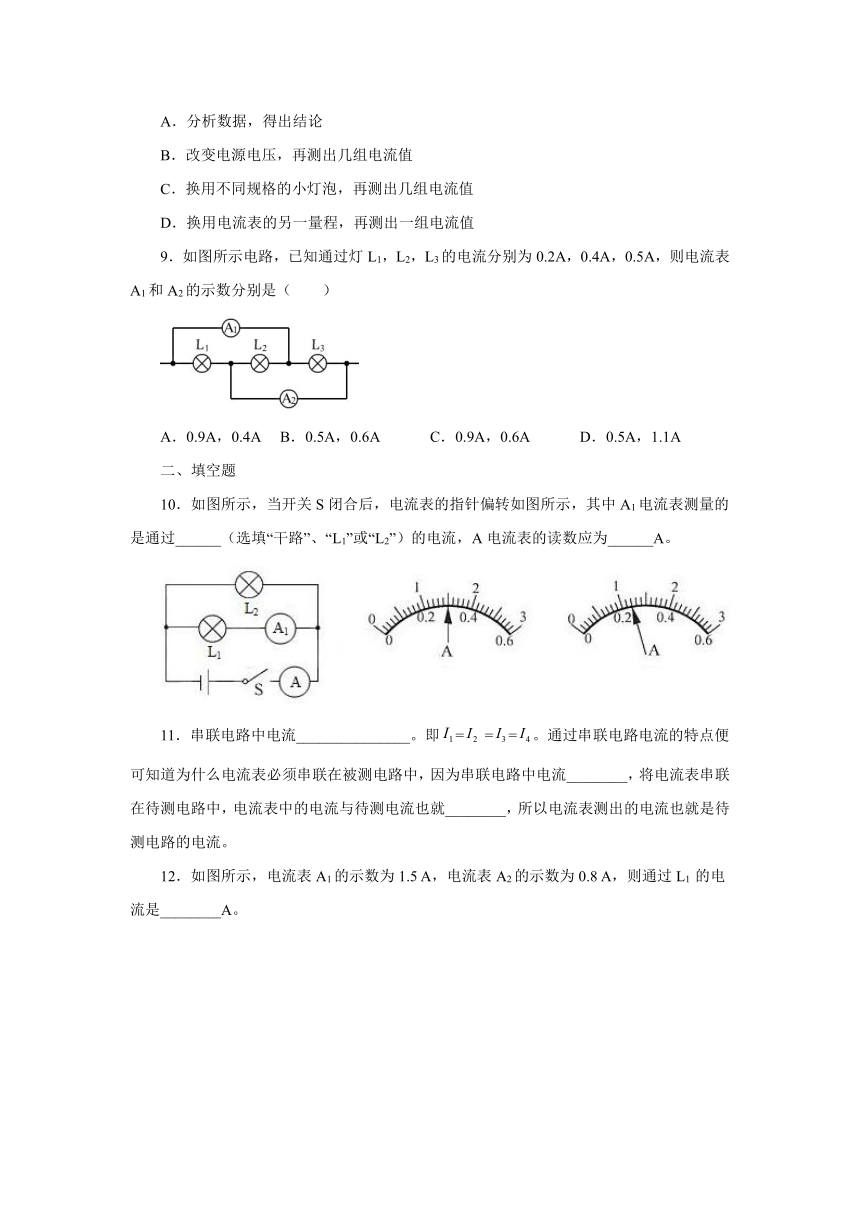

9．如图所示电路，已知通过灯L1，L2，L3的电流分别为0.2A，0.4A，0.5A，则电流表A1和A2的示数分别是（　　）
A．0.9A，0.4A
B．0.5A，0.6A
C．0.9A，0.6A
D．0.5A，1.1A
二、填空题
10．如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。
11．串联电路中电流_______________。即===。通过串联电路电流的特点便可知道为什么电流表必须串联在被测电路中，因为串联电路中电流________，将电流表串联在待测电路中，电流表中的电流与待测电流也就________，所以电流表测出的电流也就是待测电路的电流。
12．如图所示，电流表A1的示数为1.5
A，电流表A2的示数为0.8
A，则通过L1
的电流是________A。

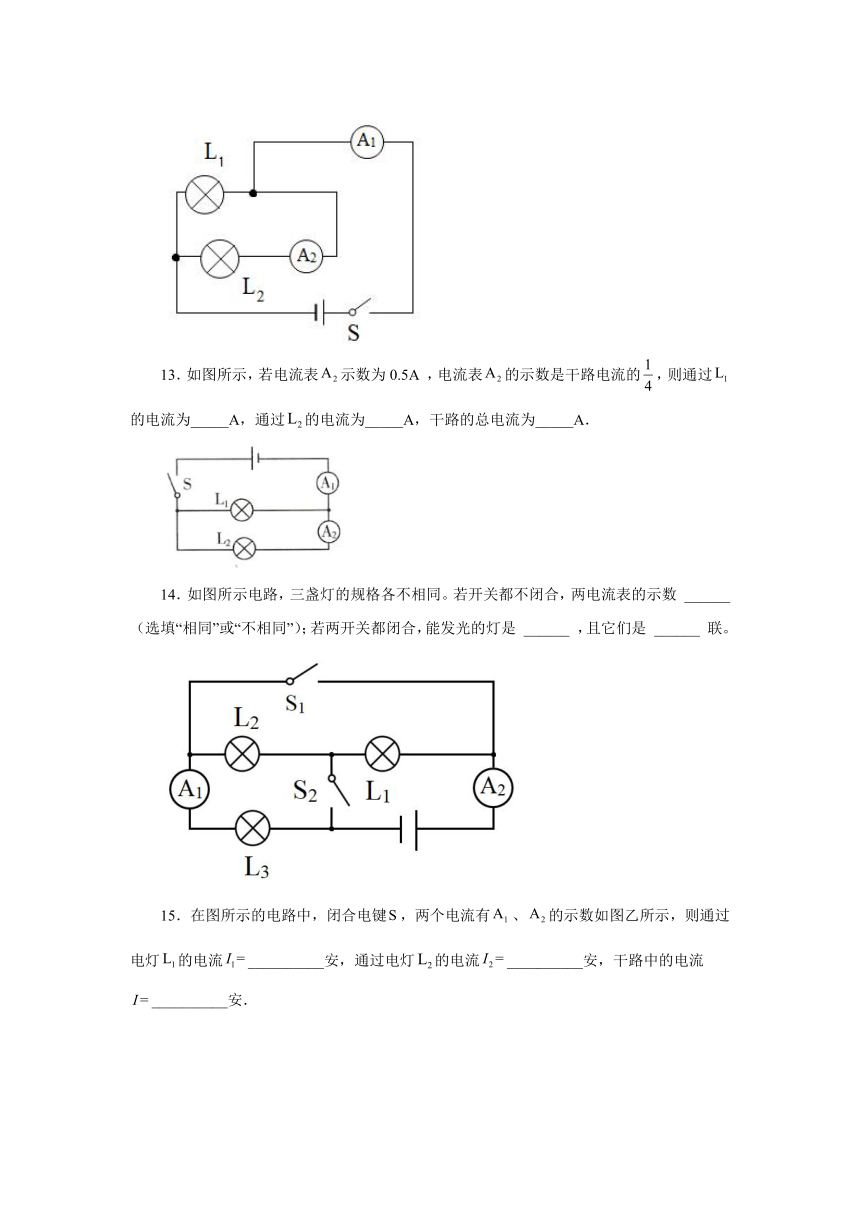

13．如图所示，若电流表示数为0.5A
，电流表的示数是干路电流的，则通过的电流为_____A，通过的电流为_____A，干路的总电流为_____A．
14．如图所示电路，三盏灯的规格各不相同。若开关都不闭合，两电流表的示数
______
（选填“相同”或“不相同”）；若两开关都闭合，能发光的灯是
______
，且它们是
______
联。
15．在图所示的电路中，闭合电键，两个电流有、的示数如图乙所示，则通过电灯的电流__________安，通过电灯的电流__________安，干路中的电流__________安．
三、实验题
16．在“探究并联电路的电流特点”的实验中，小虹同学选用两个不同的小灯泡组成了如图中图甲所示的并联电路，然后用一个电流表分别接在A?B?C三处去测量电流?
(1)她先把电流表接在C处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动?故障的原因可能是
_______
。
A．某段导线断开B．某接线柱处接触不良C．某灯泡被短路D．电流表被烧坏
(2)请在图乙中移动一根导线，测量A处的电流?在移动的导线上画“×”，并用笔画线代替导线连接正确的电路?
_________
。
(3)下表是小亮同学在实验中得到的实验数据，归纳出∶在并联电路中，干路电流等于各支路电流之和?请指出小亮的探究过程的存在的问题∶
_______
?
A点电流
B点电流
C点电流
17．小明利用如图所示的电路“探究串、并联电路中电流的关系"。
(1)探究串联电路中电流的关系。
①用笔画线代替导线将开关S3连入电路中。（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉）
______
②小明将S3闭合后，发现电流表均无示数。于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数。电路中的故障是
______
。小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等。
(2)完成上述实验后，小明继续探究并联电路中电流的关系。
①各开关的连接情况是
______
（填写各开关断开或闭合）。
②分析实验中各电流表的读数（如图所示），可知并联电路中电流的关系是：
______
。
四、计算题
18．认真观察图，分析并解答下面的问题：
（1）当只闭合S2时，若电流表A1的示数为0.5A，则通过L1的电流是多少A？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少A？
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少A？
参考答案
1．D
2．B
3．C
4．C
5．D
6．C
7．A
8．C
9．C
10．
1.2
11．处处相等
处处相等
相等
12．0.7
13．1.5
0.5
2
14．相同
L1、L2、L3
并
15．0.32
0.88
1.2
16．B
只有一组实验数据，实验次数太少，结论不具有普遍性
17．
R2处断路
断开S3，闭合S1、S2
在并联电路中，干路电流等于各支路中电流之和
18．（1）0A；（2）0.26A；（3）0.24A．
