15.5串、并联电路中电流的规律 同步练习2021-2022学年人教版物理九年级全一册（含答案）

串、并联电路中电流的规律
一、单选题
1．两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（　　）
A．两只灯中电流一样大
B．发光亮的灯中电流大
C．发光暗的灯中电流大
D．不能确定两只灯中哪只的电流大些
2．在一个电路中，用电器有两个小灯泡，闭合开关后，通过两个小灯泡的电流相等，则两个小灯泡的连接方式分析正确的是（
）
A．一定是串联
B．一定是并联的
C．可能是并联
D．串联和并联都有可能
3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．1.5A
0.3A
B．0.3A
1.2A
C．1.2A
0.3
A
D．0.3A
1.5
A
4．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、Ｃ三处电流的大小关系正确的是（　　）
A．
B．
C．
D．

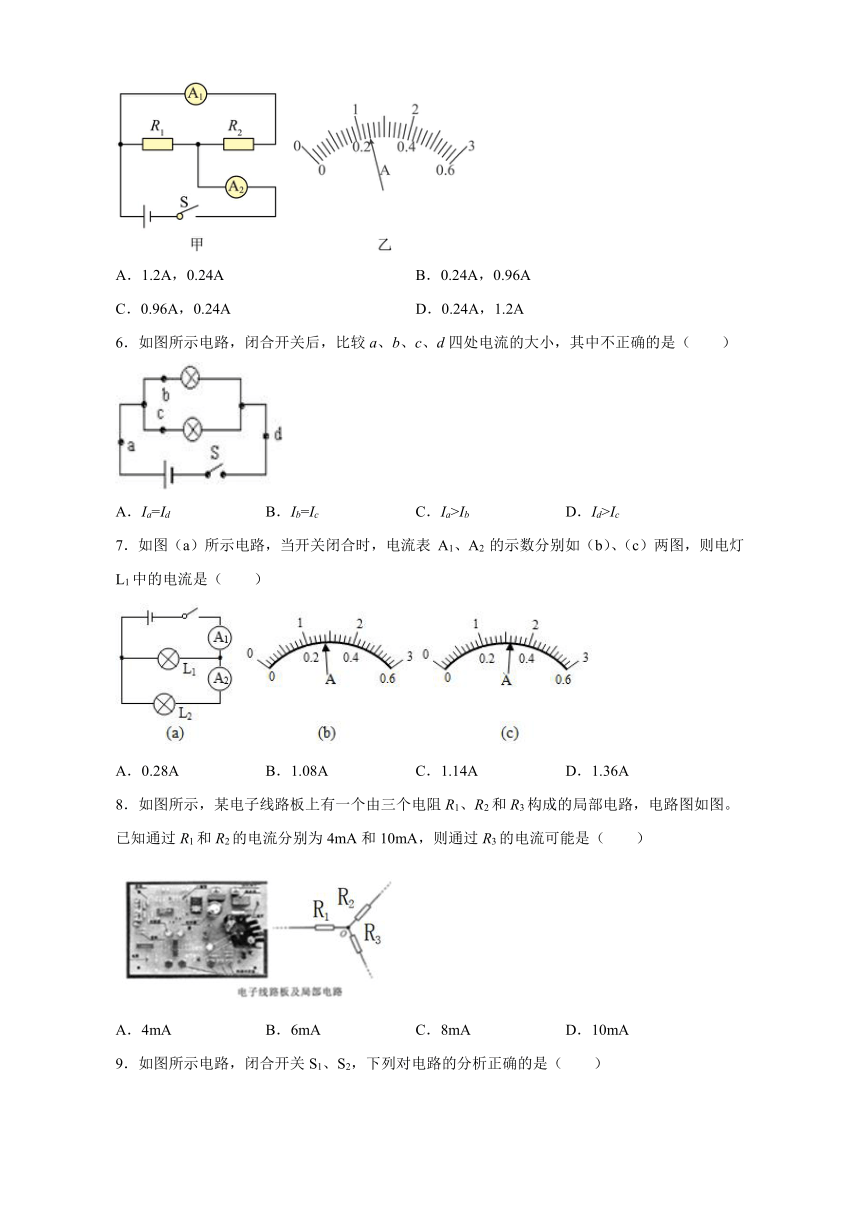

5．在如图所示电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　　）
A．1.2A，0.24A
B．0.24A，0.96A
C．0.96A，0.24A
D．0.24A，1.2A
6．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（　　）
A．Ia=Id
B．Ib=Ic
C．Ia>Ib
D．Id>Ic
7．如图（a）所示电路，当开关闭合时，电流表
A1、A2
的示数分别如（b）、（c）两图，则电灯
L1中的电流是（　　）
A．0.28A
B．1.08A
C．1.14A
D．1.36A
8．如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路，电路图如图。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（　　）
A．4mA
B．6mA
C．8mA
D．10mA
9．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
10．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（
）
A．通过灯L1的电流为1.5A
B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A
D．通过灯L2的电流为0.3A
11．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光。下列关于该电路的说法正确的是（　　）
A．电流表测量干路中的电流
B．断开开关S2时，电流表示数不变
C．开关S2短路，电源也被短路
D．断开开关S2时，电流表示数减小
12．图所示的电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.3A，则下列判断正确是（　　）
A．通过灯L1的电流为0.5A
B．通过灯L1的电流为0.2A
C．通过电路总电流为0.8A
D．通过灯L2的电流为0.2A
二、多选题
13．小明同学对如图所示的电路进行了以下分析判断，其中正确的是（　　）
A．S1、S2都闭合时，三只灯泡均发光，是并联
B．S1、S2都闭合时，电流表A2测量的是通过L2和L3的电流
C．S1、S2都断开时，电流表A2的示数等于电流表A1的示数
D．S1、S2都断开时，三只灯泡均发光，是串联
14．如图所示电路中，闭合开关后，A1的示数为1A，A2的示数为1.2A，A的示数为1.8A．则下列说法正确的是（　　）
A．电流表A1测量的是L2和L3的总电流
B．电流表A2测量的是L1和L2的总电流
C．L2的电流为0.4A
D．L3的电流为0.8A

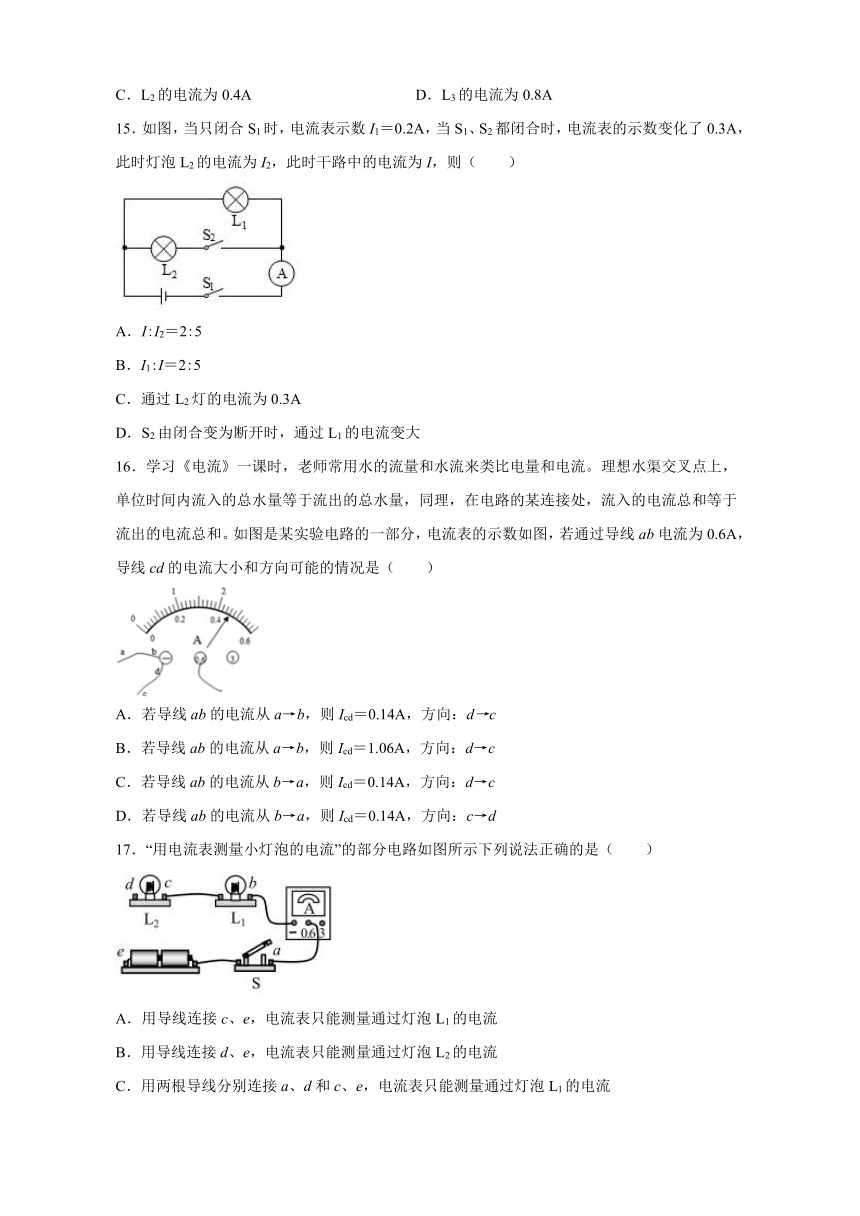

15．如图，当只闭合S1时，电流表示数I1＝0.2A，当S1、S2都闭合时，电流表的示数变化了0.3A，此时灯泡L2的电流为I2，此时干路中的电流为I，则（　　）
A．I:I2＝2:5
B．I1:I＝2:5
C．通过L2灯的电流为0.3A
D．S2由闭合变为断开时，通过L1的电流变大
16．学习《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和。如图是某实验电路的一部分，电流表的示数如图，若通过导线ab电流为0.6A，导线cd的电流大小和方向可能的情况是（　　）
A．若导线ab的电流从a→b，则Icd＝0.14A，方向：d→c
B．若导线ab的电流从a→b，则Icd＝1.06A，方向：d→c
C．若导线ab的电流从b→a，则Icd＝0.14A，方向：d→c
D．若导线ab的电流从b→a，则Icd＝0.14A，方向：c→d
17．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（　　）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
三、填空题
18．节日彩灯中串联着20个小灯泡，若电源插头处电流为100mA，则通过每个小灯泡的电流为______A。家中有一盏灯的工作电流为0.3A，电炉子的工作电流为3A，电冰箱的工作电流为1A，它们共同工作时，干路的电流为______A。
19．如图甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示，其中a电流表测量的是通过_______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为_______A。
20．如图所示电路，开始时开关
S1，S2都闭合，则两灯泡是___________联，电流表
A1测的是通过___________电流，当开关
S2断开时，通过L1的电流___________，电流表A2的示数___________。（填“变大”“变小”或“不变”）
21．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
四、实验题
22．在探究“并联电路中干路电流和支路电流间的关系”实验中，小伟和小倩设计如图甲的实验电路图。
（1）按照图甲电路图，小伟连接了图乙的实物电路，当他连接好最后一根导线时，灯L1和L2立即发光，则其原因是连接电路时______。
（2）图乙中的电流表，测量的是图甲中______（选填“B”或“C”）处的电流。闭合开关S后，电流表示数如图丙，为______A。为使测量结果更加准确，接下来他应该断开开关，______。
（3）为了测量A处的电流，请在图乙中只移动一根导线（在要移动的导线上画“×”），并用笔画线代替导线正确连接电路______。
（4）小伟测出A、B、C三处的电流后，便得出结论。小倩指出：为了得出更普遍的规律，接下来应______进行多次实验。
23．小明同学利用“两个相同的灯泡”探究“并联电路的电流关系”，如所示。他用电流表分别在A、B、C三处测得电流如下表。请帮他觉成如下几项工作
测量处
A
B
C
电流/A
0.4
0.2
0.2
（1）比较上表数据，小明得出结论：并联电路中_________中的电流等于各________的电流之_______；
（2）本实验还存在一些不足之处，请写出两条：_________、_________。
五、作图题
24．观察图所示的电路连接图。
(1)闭合开关S，电路处于____________状态。（填：“通路”、“断路”或“短路”）
(2)请你改动图25中的一根导线，使电路中的两只灯泡并联。（在去掉的导线上画“×”）（________）
25．如图是做“探究并联电路的电流特点”的实验时未完全连接的实物图。若要测支路的电流，请用笔画线完成实物电路的连接，并画出电路图。
参考答案
1．A
解：串联电路各处的电流都相等，故两只灯泡串联接在一个电源上，两只灯中电流一样大，故A正确，BCD错误。
故选A。
2．D
解：若两个小灯泡串联在电路中，电流相等，所以两个小灯泡可能是串联，若两个小灯泡并联在电路中，如果两个小灯泡完全相同，则两个小灯泡的电流也相等，所以两个小灯泡可能是并联，综上可知，两个小灯泡串联和并联都有可能。
故选D。
3．C
解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I=1.5A，L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2=0.3A，则灯L1中的电流
I1=I﹣I2=1.5A﹣0.3A=1.2A
故选C。
4．A
解：由图可知，该电路是串联电路，根据串联电路中电流处处相等，则，故BCD选项错误，A选项正确。
故选A。
5．C
解：由电路图可知，两电阻并联，电流A2测干路电流，A1测R2支路的电流，因并联电路干路电流大于各支路电流，且两指针的位置相同，A2的量程为大量程，分度值0.1A，则干路电流
I=IA2=1.2A
A1量程为小量程，分度值0.02A，则R2中的电流
I2=IA1=0.24A
故通过R1的电流
I1=I-I2=1.2A-0.24A=0.96A
故选C。
6．B
解：A．由电路图可知，a点和d点位于干路，b点和c点位于两条支路，因干路电路中各处的电流相等，所以，a、d两点的电流相等，即Ia=Id，故A正确，A不符合题意；
B．对于b、c的电流来说，若两个灯泡的规格相同，则Ib=Ic，若两灯泡的规格不相同，则Ib≠Ic，故B错误，B符合题意；
CD．因并联电路中干路电流等于各支路电流之和，所以，Ia>Ib，Id>Ic，故CD正确，CD不符合题意。
故选B。
7．B
解：两灯并联在电路中，电流表A1测量干路电流，电流表A2测量支路中L2电流，则A1示数应大于A2示数。但A1指针转过的角度小于A2指针转过的角度，说明二者所用量程不同，A1所用量程为0~3A，其读数为1.4A；A2所用量程为0~0.6A，其读数为0.32A。则L1中电流为
故A、C、D错误，不符合题意；B正确，符合题意。
故选B。
8．B
解：由图可知R1、R2、R3的连接方式有以下几种可能：
①R1和R2并联后，再和R3串联，此时流过R3的电流为
I=4mA+10mA=14mA
②R1和R3并联后，再和R2串联，此时流过R3的电流为
I=10mA-4mA=6mA
③R2和R3并联后，再和R1串联，此时R1的电流应该大于R2的电流，而题目R1和R2的电流分别为4mA和10mA，这种情况是不存在的。故流过R3的电流可能是6mA或14mA。
故选B。
9．C
解：AB．由题中电路可知，L1、L2并联，A1测L2的电流，A2测干路电流，S1控制整个电路，S2控制L2，故AB错误；
C．S2断开时，通过L2的电流为0，即A1的示数为0，并联电路各支路互不影响，所以通过L1的电流不变，干路电流减小，电流表A2的示数变小，故C正确，D错误。
故选C。
10．D
解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数I=1.5A，L2支路电流表A2的量程为0~0.6A，分度值为0.02A，通过L2中的电流示数I2=0.3A，则灯L1中的电流
I1=I—I2=1.5A-0.3A=1.2A
故ABC错误，D正确。
故选D。
11．B
解：A．电流表在支路上，测量灯泡L1的电流，故A选项错误；
B．断开开关S2时，灯泡L2支路形成开路，电流表与灯泡L1串联，电流表测量通过灯泡L1的电流，故电流表的示数不变，故B选项正确；
C．开关S2短路，只是开关S2没有用处，不能控制电路，该支路还有灯泡L2，故不会短路，故C选项错误；
D．由B选项可知，断开开关S2时，电流表示数不变，故D选项错误。
故选B。
12．B
解：由实物图可知，L1、L2并联，甲电流表测干路电流，乙电流表测L2支路电流；所以，通过电路的总电流为0.5A，通过L2的电流为0.3A，通过L1的电流为
故B符合题意，ACD不符合题意。
故选B。
13．BC
解：A．S1、S2都闭合时，灯泡被短路，不会发光，故A错误；
B．S1、S2都闭合时，L2和L3并联，电流表A2测量的是通过L2和L3的电流，故B正确；
C．S1、S2都断开时，和L2串联，电流处处相等，电流表A2的示数等于电流表A1的示数，故C正确；
D．S1、S2都断开时，没有电流通过L3，故D错误。
故选BC。
14．ABC
解：由电路图知，三个小灯泡并联在电路中，电流表A1测灯L2、L3的电流，A2测灯L1、L2的电流，A测干路的电流，则通过L3的电流
IL3=I-I2=1.8A-1.2A=0.6A
通过L2的电流
IL2=I1-IL3=1A-0.6A=0.4A
故ABC正确，D错误。
故选ABC。
15．BC
解：D．当只闭合S1时，电路为灯泡L1的简单电路，电流表测电路中的电流，则通过灯泡L1的电流I1＝0.2A；当S1、S2都闭合时，两灯泡并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，无论开关S2闭合还是断开，通过L1的电流不变，故D错误；
ABC．因并联电路中干路电流等于各支路电流之和，所以，由电流表的示数变化了0.3A可知，灯泡L2的电流I2＝0.3A，则干路中的电流
I＝I1+I2＝0.2A+0.3A＝0.5A
所以
I:I2＝0.5A:0.3A＝5:3
I1:I＝0.2A:0.5A＝2:5
故A错误，BC正确。
故选BC。
16．BD
解：AB．若导线ab的电流从a→b，根据电流的走向，则ab中的电流及通过电流表的电流汇合到dc，因此dc在干路，此时
方向为d→c，故A错误，B正确；
CD．若导线ab电流的电流从b→a，根据电流的走向，cd中的电流和电流表都流向ab，因此ab在干路，则
方向为c→d，故C错误，D正确。
故选BD。
17．AC
解：A．用导线连接c、e，此时电路为L1的简单电路，电流表测量通过灯泡L1的电流，A正确；
B．用导线连接d、e，此时电路为L1、L2串联的电路，电流表测量通过灯泡L1、L2的电流，B错误；
C．用两根导线分别连接a、d和c、e，此时电路为L1、L2并联的电路，电流表测量通过灯泡L1支路的电流，C正确；
D．用两根导线分别连接b、d和c、e，此时电路为L1、L2并联的电路，电流表测量干路电流，D错误。
故选AC。
18．0.1
4.3
解：[1]节日彩灯串联在电路中，故通过每个小灯泡的电流都相等，故通过每个小灯泡的电流
I=100mA=0.1A
[2]并联电路中，干路的电流等于各支路电流之和，故干路电流为
I=I1+I2+I3=0.3A+3A+1A=4.3A
19．L1
1.2
解：两灯并联。电流表与待测电路串联，a电流表测L1的电流，b电流表测干路电流，根据并联电路电流的规律，干路电流大于支路电流，由图乙指针的位置可知，b电流表选用大量程（a电流表选用小量程），b电流表分度值为0.1A，读数为1.2A。
20．并联
L2
不变
变小
解：[1][2]开关
S1，S2
都闭合，两个灯泡并联，电流表A1测的是通过L2的电流；电流表A2测的是干路中的电流。
[3][4]当开关S2断开时，只有L1的简单电路，由并联电路的特点可知通过L1的电流不变，电流表A2的示数等于通过L1的电流，原来电流表A2的示数等于通过两端灯泡电流之和，所以开关S2断开，电流表A2的示数变小。
21．0.2
0.4
解：[1][2]观察电路图可知，灯泡L1、L2、L3并联，电流表A1测干路电流，A2测L1和L2的总电流，A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A，I2=0.4A，I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
22．开关未断开（或开关闭合）
C
0.3
电流表改用0~0.6A量程
更换不同规格的灯泡
解：（1）[1]刚连接好最后一根导线时，灯L1和L2立即发光，可能是连接电路时忘了断开开关。
（2）[2]由图丙知，电流表与灯泡L1串联，测量通过L1的电流，即C处的电流。
[3][4]电流表的量程为0~3A，示数为0.3A，因为
0.3A＜0.6A
故接下来他应该断开开关，改用0~0.6A量程。
（3）[5]为了测量A处的电流，应该电流表接在干路上，连接如图所示：
（4）[6]为得到普遍性的结论，实验中应换用不同规格的灯泡多次测量。
23．干路
支路
和
只有一次实验数据，得到的结论不具备普遍性
两个灯泡相同，使支路电流相等，具有偶然性
解：（1）[1][2][3]分析表中的数据可知
IA=IB+IC
即并联电路中干路中的电流等于各支路的电流之和。
（2）[4][5]实验中只测了一组实验数据，得到的结论具有偶然性，不能说明普遍性，应该多次测量；两个灯泡相同，导致支路电流相等，具有偶然性，应该换用不同规格的灯泡多次实验。
24．短路
解：(1)[1]闭合开关S，由图可知，两个灯泡被一根导线短路。
(2)[2]电路中的两只灯泡并联，工作时相互不影响，连接如图所示：
。
25．
解：两灯泡并联，电流表测L2电流应该和L2串联起来，开关控制两盏灯，接在干路中，如图所示：
