15.2 电流和电路 同步质量检测达标卷-2021-2022学年人教版九年级全一册物理（有答案）

第十五章电流和电路同步质量检测达标卷-2021-2022学年人教版九年级全一册物理
一、单选题

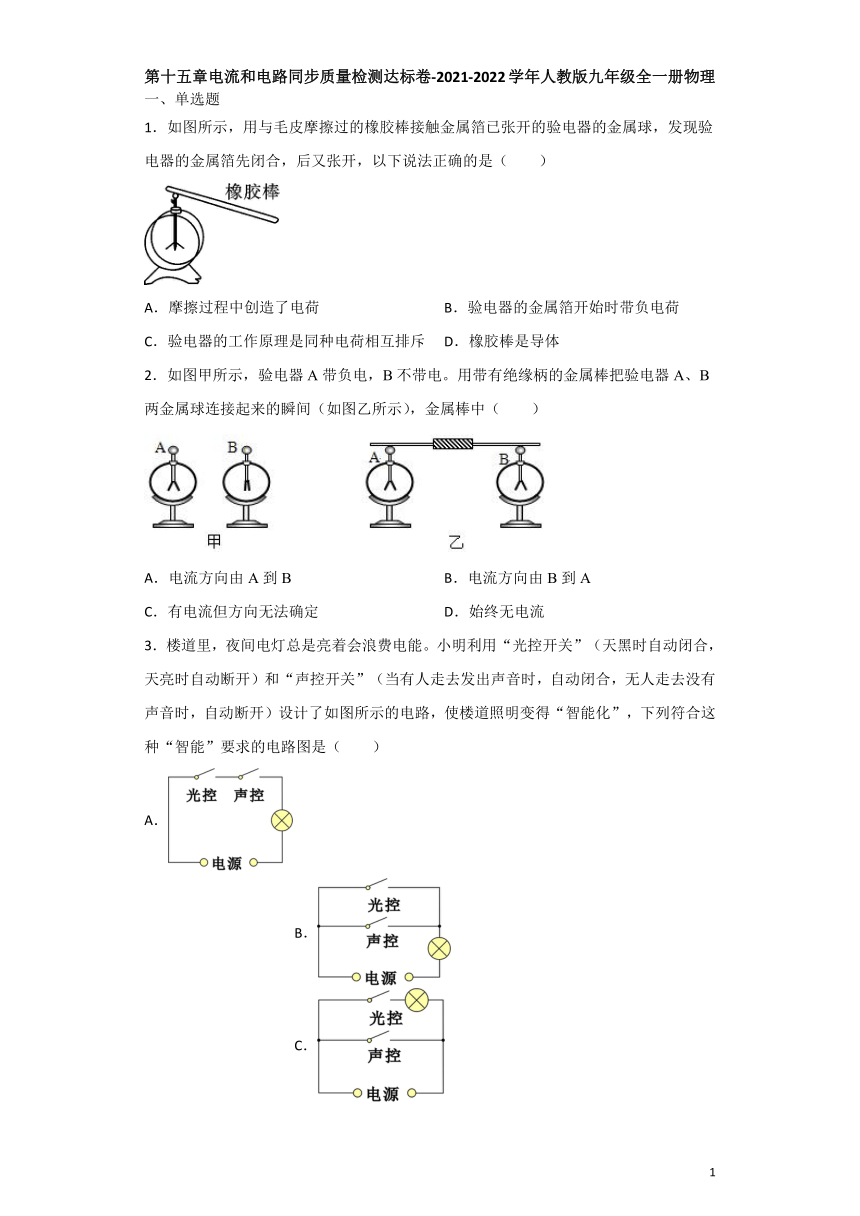

1．如图所示，用与毛皮摩擦过的橡胶棒接触金属箔已张开的验电器的金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（　　）
A．摩擦过程中创造了电荷
B．验电器的金属箔开始时带负电荷
C．验电器的工作原理是同种电荷相互排斥
D．橡胶棒是导体
2．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（　　）
A．电流方向由A到B
B．电流方向由B到A
C．有电流但方向无法确定
D．始终无电流
3．楼道里，夜间电灯总是亮着会浪费电能。小明利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走去发出声音时，自动闭合，无人走去没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（　　）
A．
B．
C．
D．

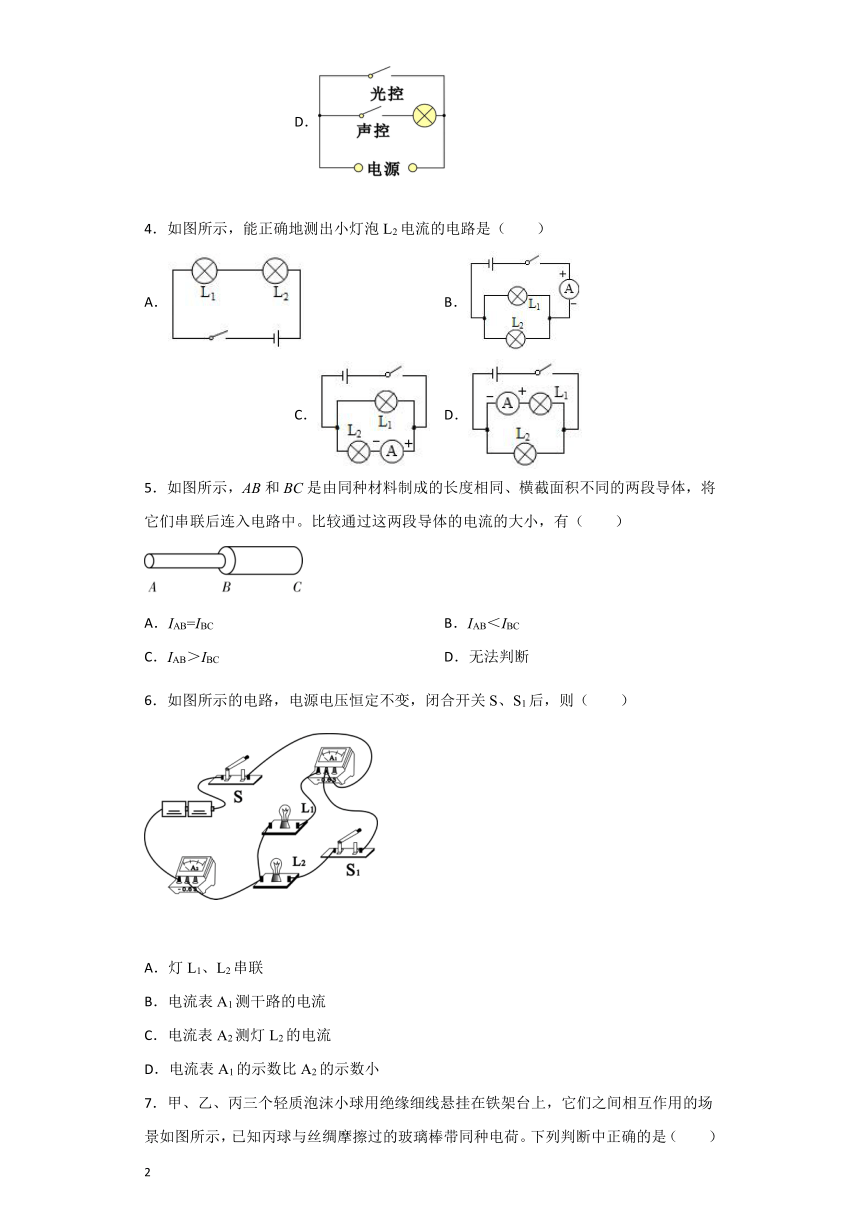

4．如图所示，能正确地测出小灯泡L2电流的电路是（　　）
A．
B．
C．
D．
5．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过这两段导体的电流的大小，有（　　）
A．IAB=IBC
B．IAB＜IBC
C．IAB＞IBC
D．无法判断
6．如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（　　）
A．灯L1、L2串联
B．电流表A1测干路的电流
C．电流表A2测灯L2的电流
D．电流表A1的示数比A2的示数小

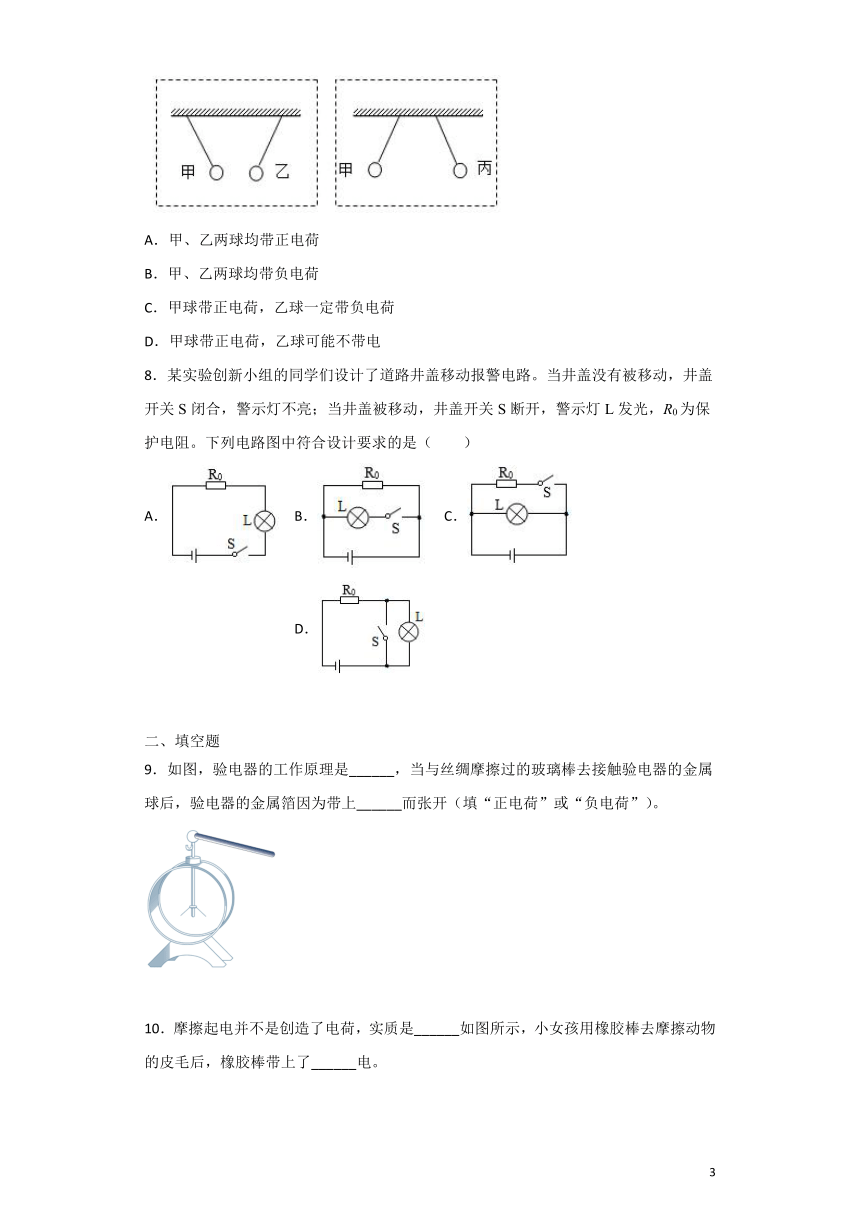

7．甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在铁架台上，它们之间相互作用的场景如图所示，已知丙球与丝绸摩擦过的玻璃棒带同种电荷。下列判断中正确的是（　　）
A．甲、乙两球均带正电荷
B．甲、乙两球均带负电荷
C．甲球带正电荷，乙球一定带负电荷
D．甲球带正电荷，乙球可能不带电
8．某实验创新小组的同学们设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关S闭合，警示灯不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。下列电路图中符合设计要求的是（　　）
A．
B．
C．
D．
二、填空题
9．如图，验电器的工作原理是______，当与丝绸摩擦过的玻璃棒去接触验电器的金属球后，验电器的金属箔因为带上______而张开（填“正电荷”或“负电荷”）。
10．摩擦起电并不是创造了电荷，实质是______如图所示，小女孩用橡胶棒去摩擦动物的皮毛后，橡胶棒带上了______电。

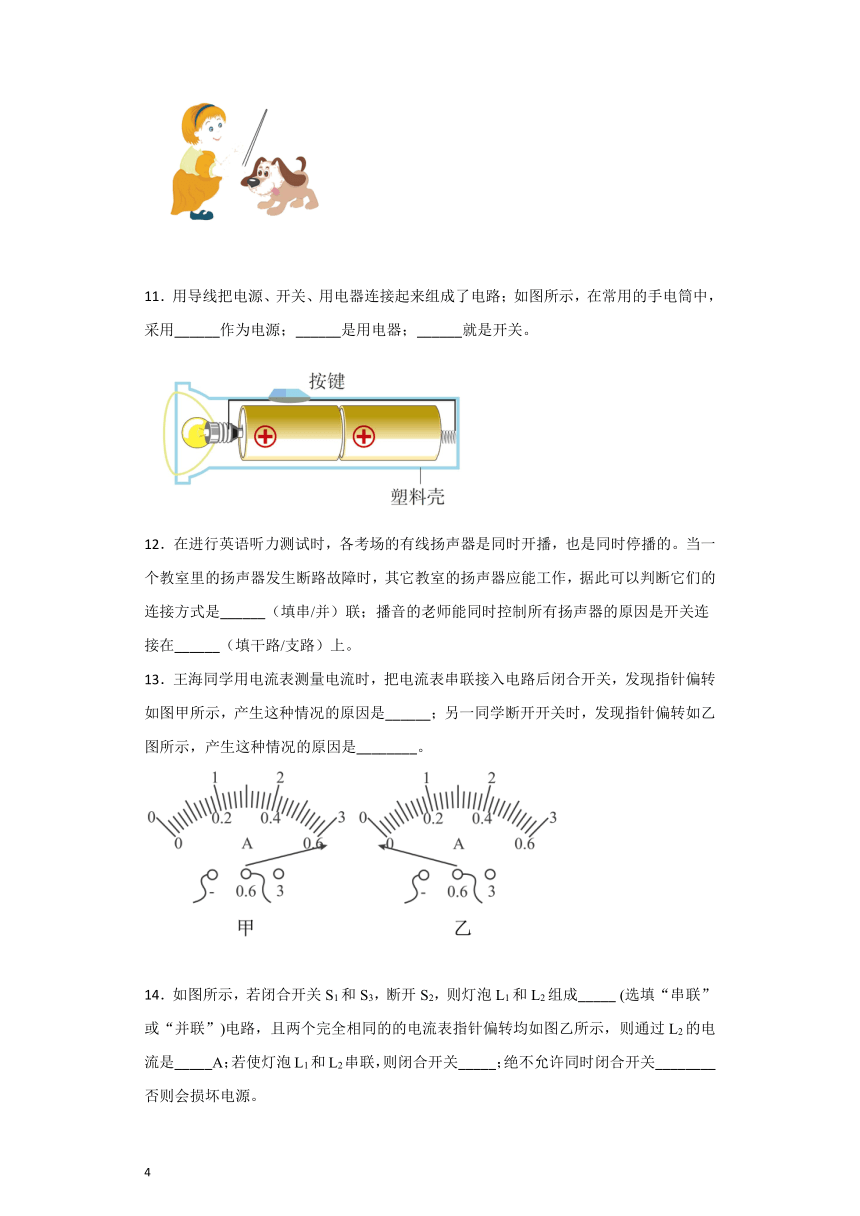

11．用导线把电源、开关、用电器连接起来组成了电路；如图所示，在常用的手电筒中，采用______作为电源；______是用电器；______就是开关。
12．在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。当一个教室里的扬声器发生断路故障时，其它教室的扬声器应能工作，据此可以判断它们的连接方式是______（填串/并）联；播音的老师能同时控制所有扬声器的原因是开关连接在______（填干路/支路）上。
13．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是______；另一同学断开开关时，发现指针偏转如乙图所示，产生这种情况的原因是________。
14．如图所示，若闭合开关S1和S3，断开S2，则灯泡L1和L2组成_____
(选填“串联”或“并联”)电路，且两个完全相同的的电流表指针偏转均如图乙所示，则通过L2的电流是_____A；若使灯泡L1和L2串联，则闭合开关_____；绝不允许同时闭合开关________否则会损坏电源。
三、作图题
15．根据如图所示的电路，在方框内画出电路图。
16．（1）按照图所示的电路图，将图中各个元件连接起来。
（2）按照图所示的实物图，画出对应的电路图。
四、实验题
17．在探究“并联电路中干路电流和支路电流间的关系”实验中，小伟和小倩设计如图甲的实验电路图。
（1）按照图甲电路图，小伟连接了图乙的实物电路，当他连接好最后一根导线时，灯L1和L2立即发光，则其原因是连接电路时______。
（2）图乙中的电流表，测量的是图甲中______（选填“B”或“C”）处的电流。闭合开关S后，电流表示数如图丙，为______A。为使测量结果更加准确，接下来他应该断开开关，______。
（3）为了测量A处的电流，请在图乙中只移动一根导线（在要移动的导线上画“×”），并用笔画线代替导线正确连接电路______。
（4）小伟测出A、B、C三处的电流后，便得出结论。小倩指出：为了得出更普遍的规律，接下来应______进行多次实验。
18．在“探究并联电路的电流规律”的实验中。
（1）实验室提供两种规格灯泡若干，小李和小张分别选用两个灯泡，按图电路图所示连电路，请在图中用笔划线连好实物电路______。
　　　
（2）两人各自做了一组实验，数据记录如下表：
A点的电流IA/A
B点的电流IB/A
C点的电流IC/A
小李实验
0.24
0.13
0.37
小张实验
0.48
表格中小张实验A、B两点的电流大小相等，电流表示数如图所示是______A；
（3）对两组数据进行分析和论证，小张得出如下结论：并联电路干路电流等于各支路电流之和、且各支路电流大小相等。
请您判断：
①小张的结论是______（填“完全正确”或“不完全正确”）的：
②为了得到准确的结论，请你帮小张提出改进的建议：______。
（4）如图是某同学连接的电路请拆除一根导线，让两个小灯泡成为串联电路，请在要拆除的那根线上打上“×”号（______）。
五、计算题
19．认真观察图，分析并解答下面的问题：
（1）当只闭合S2时，若电流表A1的示数为0.5A，则通过L1的电流是多少A？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少A？
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少A？
20．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1、L2、L3的电流分别是多大？
参考答案
1．C2．B3．A4．C5．A6．D7．D8．D
9．同种电荷相互排斥
正电荷
10．电子的转移
负
11．干电池
小灯泡
按键
12．并
干路
13．电流表量程过小
电流表未调零
14．并联
1.2
S2
S1和
S2
15．16．（1）
（2）
17．开关未断开（或开关闭合）
C
0.3
电流表改用0~0.6A量程
更换不同规格的灯泡
18．
0.24
不完全正确
换用规格不同的灯泡进行多次实验
19．（1）0A；（2）0.26A；（3）0.24A．
20．0.2A；0.4A；0.6A。
