18.1 电能 电功 课件(共19张PPT)

(共19张PPT)

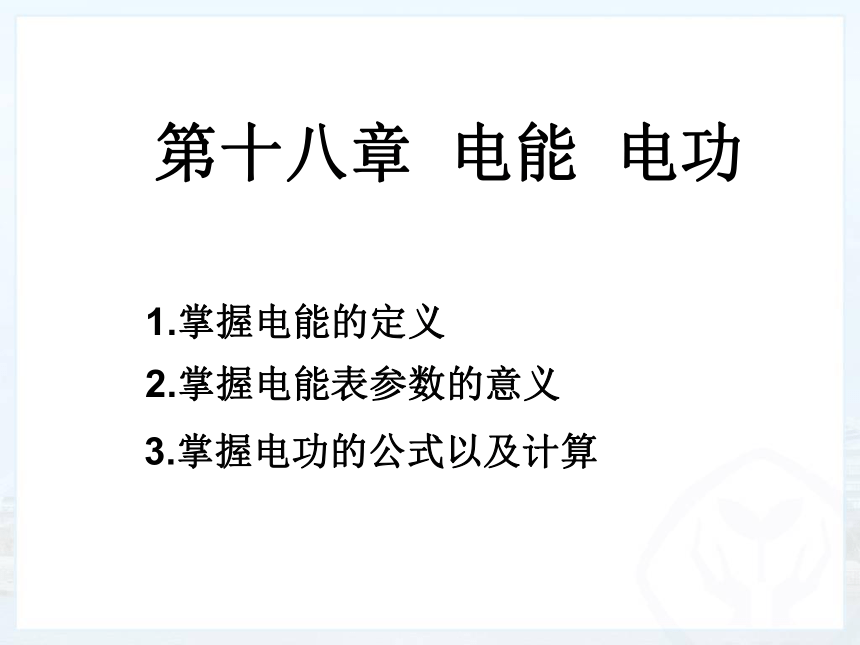

第十八章
电能
电功
1.掌握电能的定义
2.掌握电能表参数的意义
3.掌握电功的公式以及计算

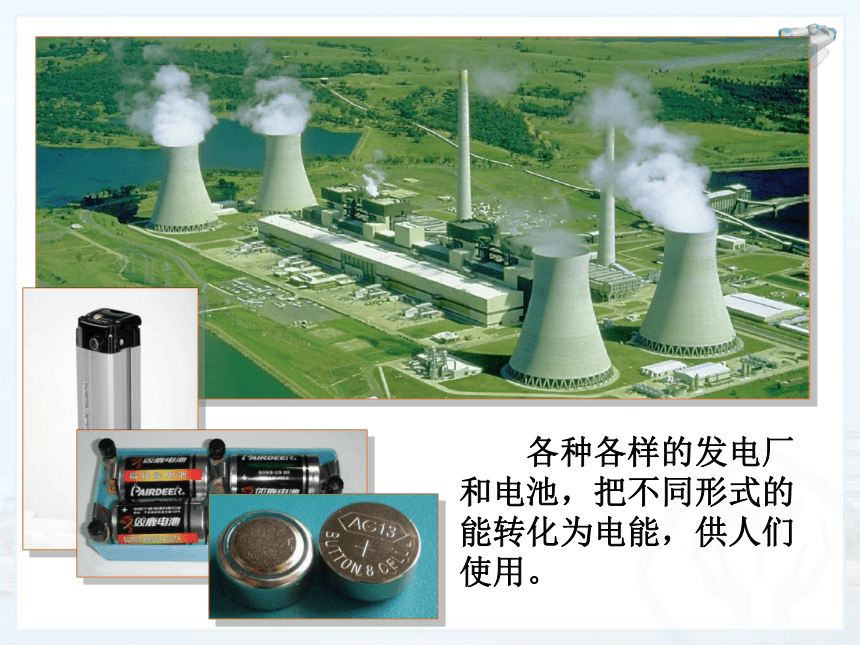

　　各种各样的发电厂和电池，把不同形式的能转化为电能，供人们使用。
电能转化为光能
电能转化为机械能
电能转化为内能
电灯为我们照明
电动机使电风扇旋转
电动机使电力机车飞驰
电热孵化器中的小鸡破壳而出
电热器烧水
电脑、电视机
依靠电能工作
太阳能电池板为人造卫星提供电能
　　2．电能的单位：
　　能量的国际单位：焦耳（J）
　　生活中的电能单位：度，千瓦时（kW·h）
　　1
度=1
kW·h
=
1×103
W×3
600
s
　　　　　　
=
3.6×106
J

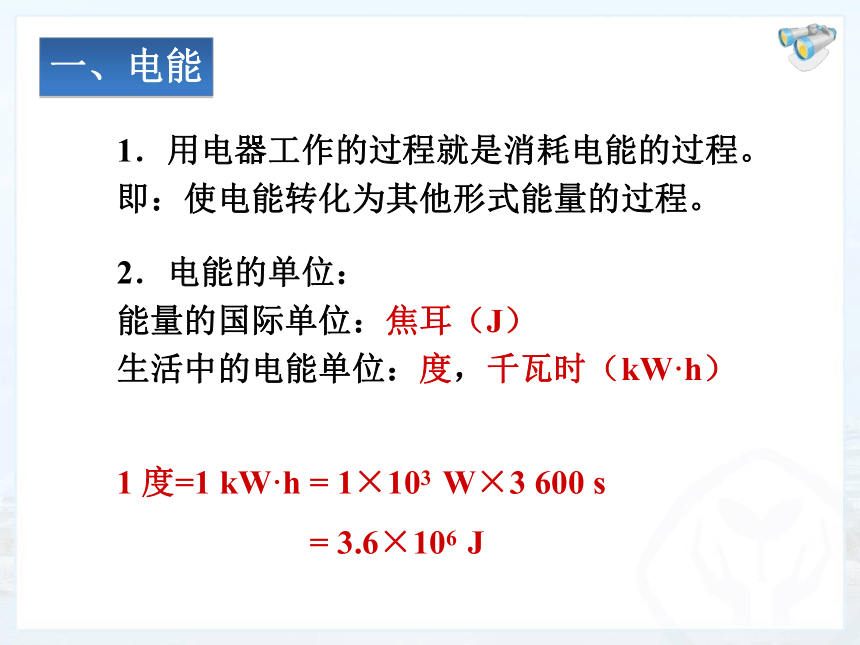

　　1．用电器工作的过程就是消耗电能的过程。
　　即：使电能转化为其他形式能量的过程。
一、电能

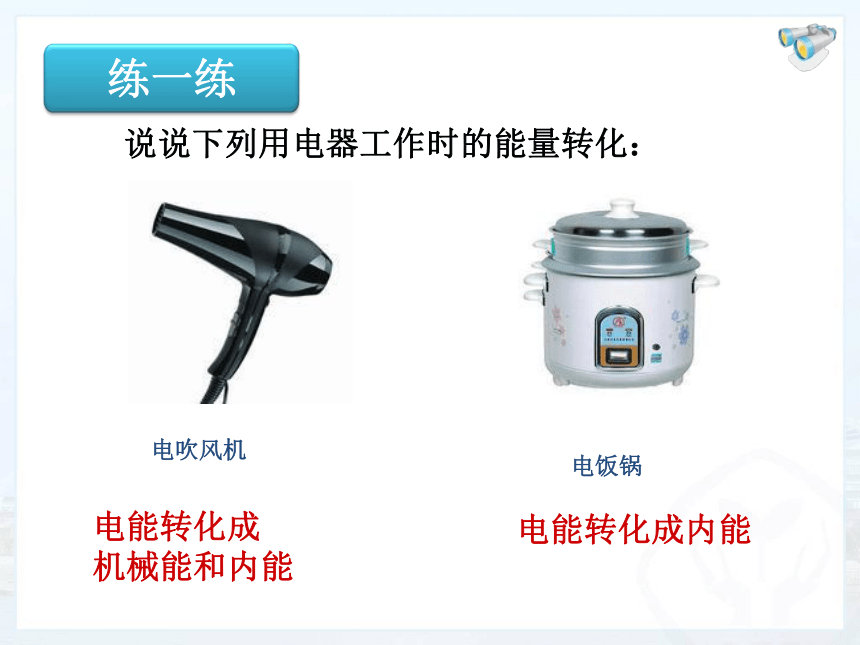

电吹风机
电能转化成内能
说说下列用电器工作时的能量转化：
电能转化成
机械能和内能
电饭锅
练一练

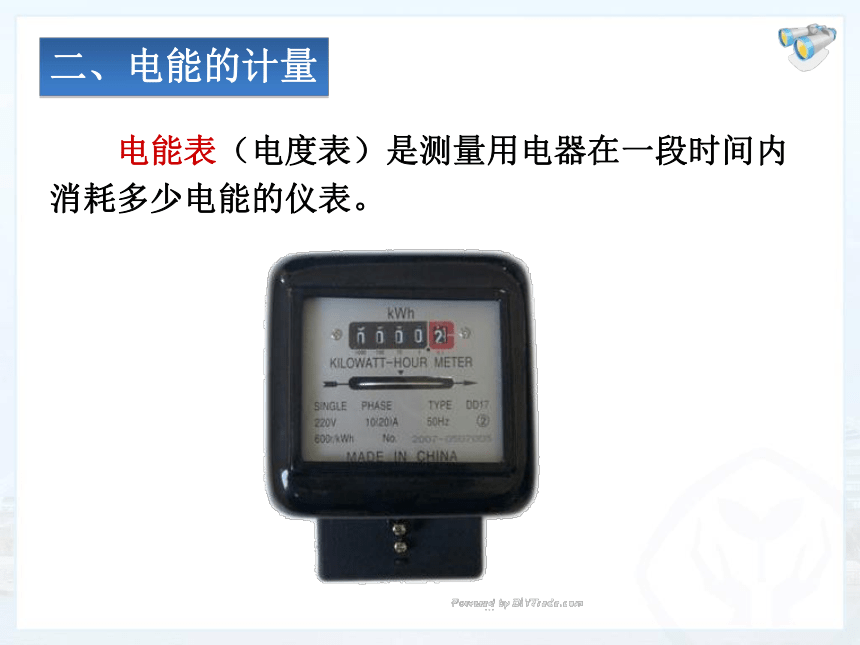

　　电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
二、电能的计量
●“220
V”
表示
这个电能表应该在
220
伏的电路中使
用。
电能表有几个重要的参数应该注意：
●“10（20）A”
表示这个电能表的
标定电流为
10
A，
额定最大电流为
20
A。电能表工作
时的电流不应超过
额定最大电流。
●“50
～”表示
这个电能表在频
率为50
Hz的交流
电路中使用。
●“600
revs/
（kW
·
h）”表示
接在这个电能表上
的用电器，每消耗
1
kW
·
h的电能，
电能表上的转盘转
过
600
转。
一个标有“600revs/kw.h”的电能表，一分钟内
转了3000转，消耗了多少电能？
各式各样的家用电能表
　　小明家中1
月底与
2
月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家
2
月份需要付多少电费。
3
2
8
7
5
3
3
9
4
5
2
月底
1
月底
　　2
月份消耗的电能为：
　　　　3
394.5
kW·h
－3
287.5
kW·h
=
107
kW·h
　　应支付的电费为：
　　　　107
kW·h×0.60
元/(kW·h)
=
64.2
元
解析：
练一练
1
kW
·
h
的作用
采掘原煤
约100
kg
电炉炼钢约1.6
kg
电车行驶
约0.85
km
　　发1度电要消耗0.35
kg标准煤，排放0.872
kg二氧化碳，要关注能源消耗造成的环境破坏。
灌溉农田约
330
m2
洗衣机工作约
2.7
h
电脑工作约
5
h
1
kW
·
h
的作用
　　电能是人们生活的重要资源，为节约每一度电，我们要从点滴做起。
　　1．电能转化为其他形式的能的过程就是电流做功的过程。
　　有多少电能发生了转化就说电流做了多少功。
　　2．计算电流做的功：
W=UIt
W
——
焦（J）
t
——
秒（s）
I
——安（A）
U
——伏
（V）
　　公式：
三、电功
　　电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
　　1．有一只节能灯接在220
V的家庭电路中，通过它的电流为90
mA，计算这只灯使用5
h消耗多少度电？
解析：
90
mA=0.09
A
W=UIt
=220
V×0.09
A×5
h=0.099
kW·h
　　这只节能灯工作5
h消耗的电能是0.099
kW·h，即0.099
度。
练一练
　　2．手机、数码相机等常用充电电池作为电源，某手机电池的电压为3.6
V，安时容量为750
mA·h。它充满电后所储存的电能是_______J。
It
解析：
　　电池参数有：电压和安时容量(A·h)
　　安时容量=放电电流(A)×放电时间(h)
　　750
mA·h=
750
mA×1
h
　　W
=
UIt
=
3.6
V×0.75
A×3
600
s
=
9
720
J
9
720
练一练
一个电热器接在220v的家庭电路中，通过的电
流是0.45安，在10min中内电流做功
J，
有
J的内能转化成其他形式的能，一个
标有“720revs/kw.h”的电能表转
转。
59400
59400
11.88
3．有关电功计算的导出公式
W
=
UIt
1kw.h的电能能使效率为90%的电动机，拉动
阻力700N的小车运动多远？
