第十六电压 电阻 练习2021-2022学年人教版九年级全一册物理（有答案）

第十六电压

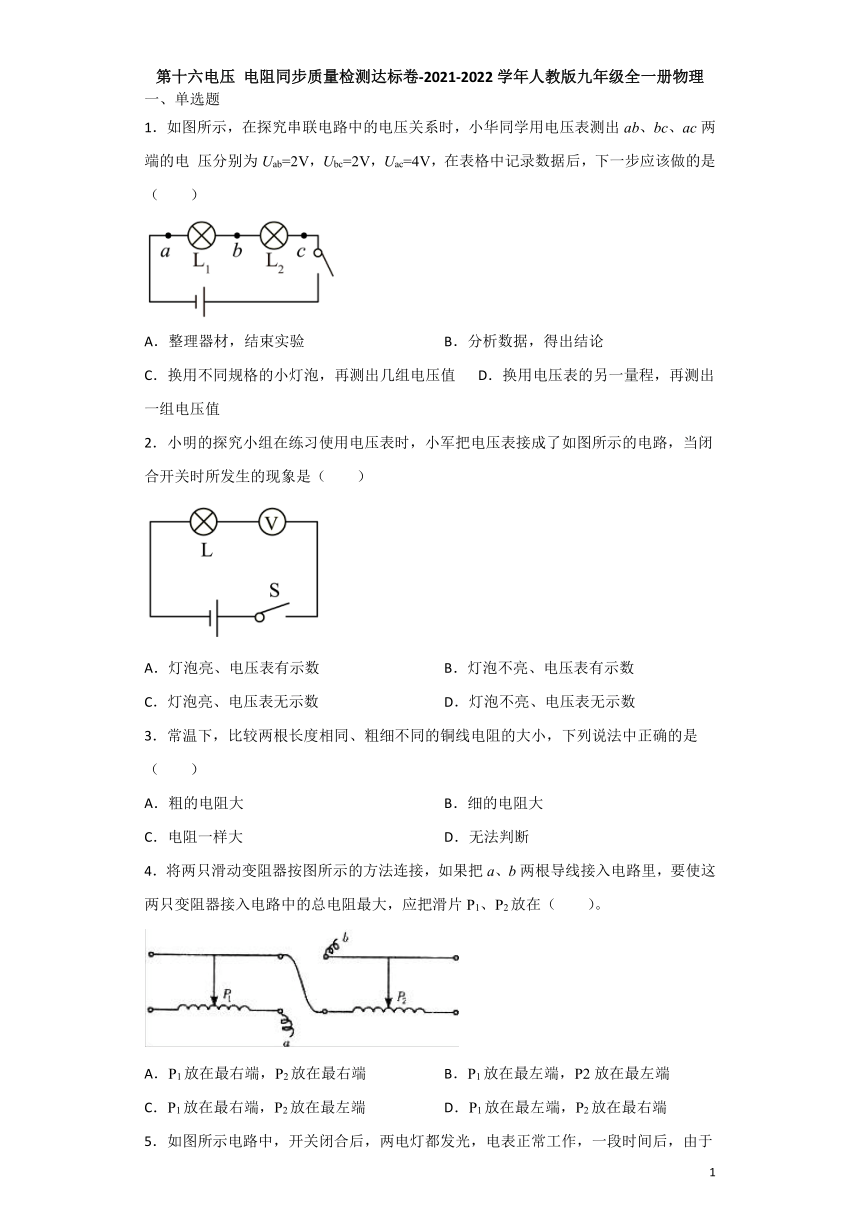

电阻同步质量检测达标卷-2021-2022学年人教版九年级全一册物理
一、单选题
1．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电
压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
2．小明的探究小组在练习使用电压表时，小军把电压表接成了如图所示的电路，当闭合开关时所发生的现象是（　　）
A．灯泡亮、电压表有示数
B．灯泡不亮、电压表有示数
C．灯泡亮、电压表无示数
D．灯泡不亮、电压表无示数
3．常温下，比较两根长度相同、粗细不同的铜线电阻的大小，下列说法中正确的是（　　）
A．粗的电阻大
B．细的电阻大
C．电阻一样大
D．无法判断
4．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（　　）。
A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端

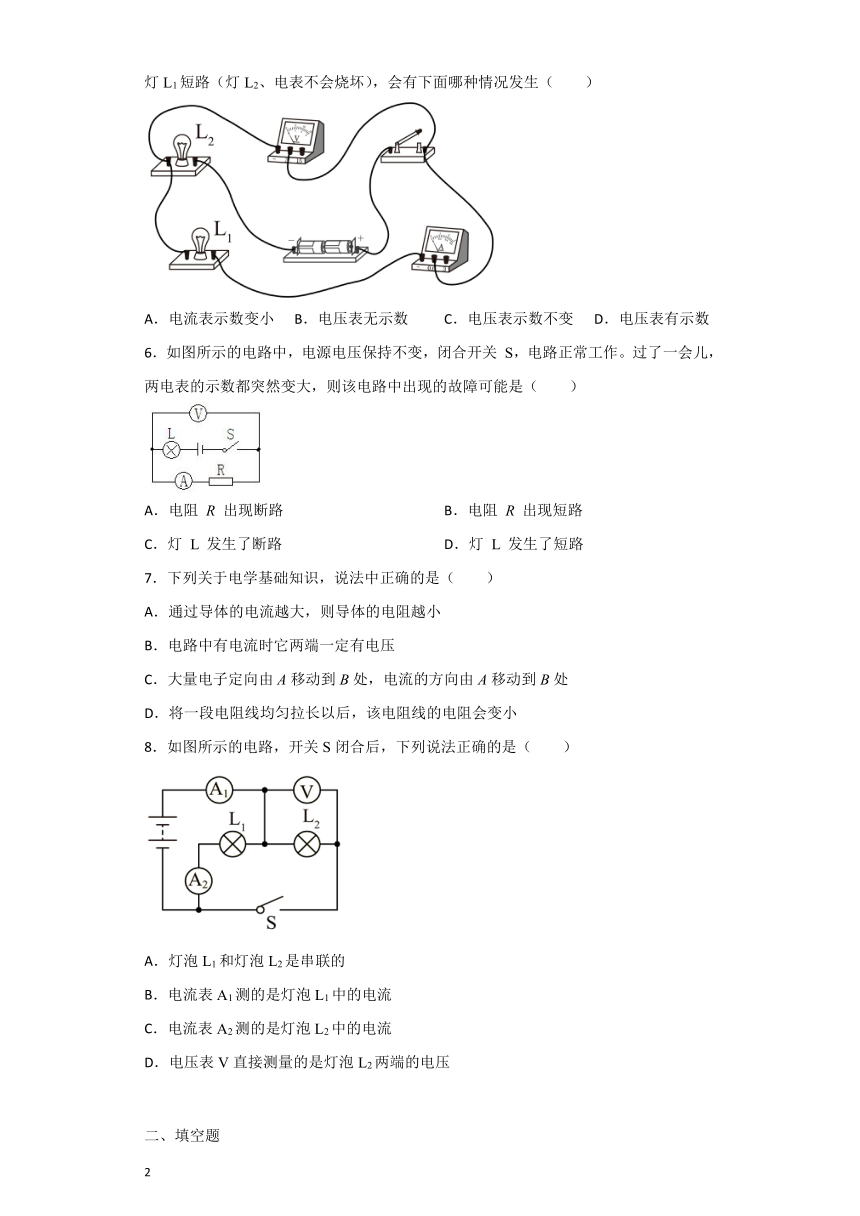

5．如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小
B．电压表无示数
C．电压表示数不变
D．电压表有示数
6．如图所示的电路中，电源电压保持不变，闭合开关
S，电路正常工作。过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是（　　）
A．电阻
R
出现断路
B．电阻
R
出现短路
C．灯
L
发生了断路
D．灯
L
发生了短路
7．下列关于电学基础知识，说法中正确的是（　　）
A．通过导体的电流越大，则导体的电阻越小
B．电路中有电流时它两端一定有电压
C．大量电子定向由A移动到B处，电流的方向由A移动到B处
D．将一段电阻线均匀拉长以后，该电阻线的电阻会变小
8．如图所示的电路，开关S闭合后，下列说法正确的是（　　）
A．灯泡L1和灯泡L2是串联的
B．电流表A1测的是灯泡L1中的电流
C．电流表A2测的是灯泡L2中的电流
D．电压表V直接测量的是灯泡L2两端的电压
二、填空题

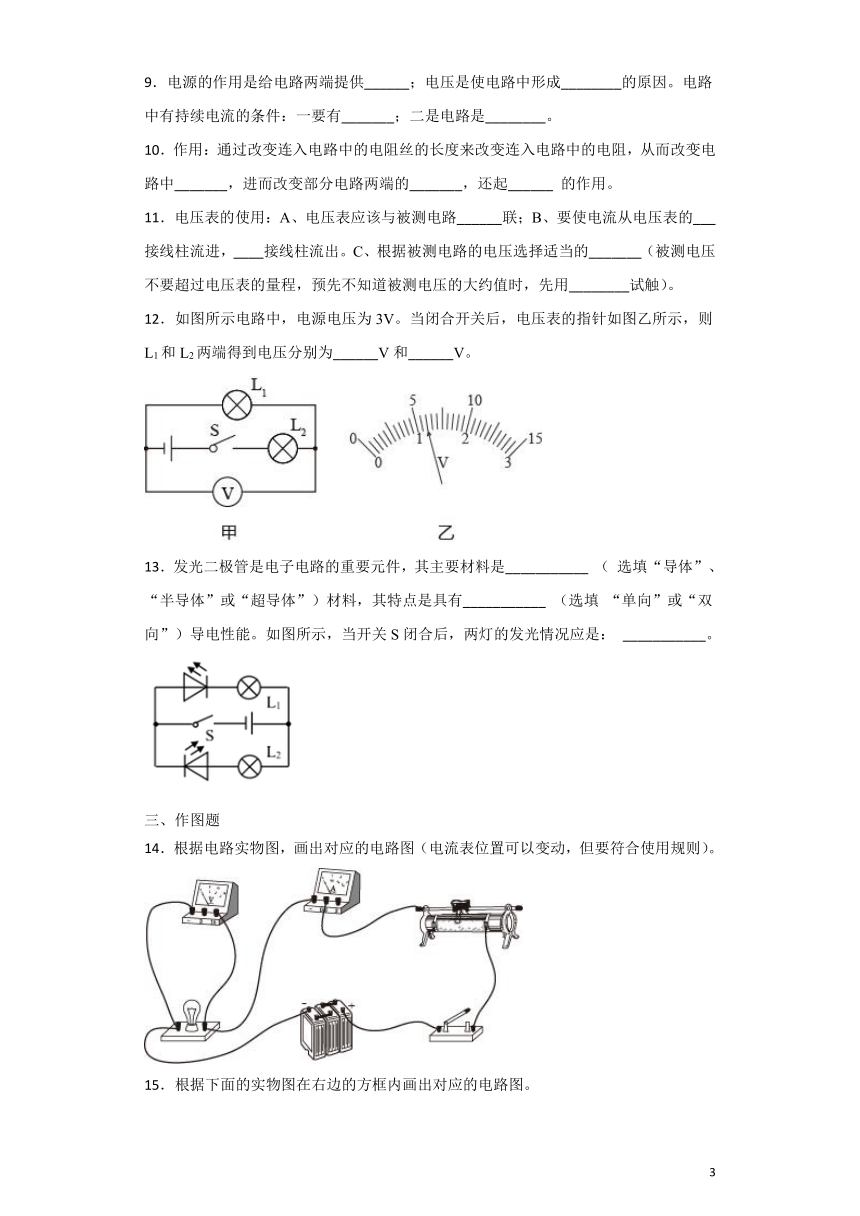

9．电源的作用是给电路两端提供______；电压是使电路中形成________的原因。电路中有持续电流的条件：一要有_______；二是电路是________。
10．作用：通过改变连入电路中的电阻丝的长度来改变连入电路中的电阻，从而改变电路中_______，进而改变部分电路两端的_______，还起______
的作用。
11．电压表的使用：A、电压表应该与被测电路______联；B、要使电流从电压表的___接线柱流进，____接线柱流出。C、根据被测电路的电压选择适当的_______（被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用________试触）。
12．如图所示电路中，电源电压为3V。当闭合开关后，电压表的指针如图乙所示，则L1和L2两端得到电压分别为______V和______V。
13．发光二极管是电子电路的重要元件，其主要材料是___________
（
选填“导体”、“半导体”或“超导体”）材料，其特点是具有___________
（选填
“单向”或“双向”）导电性能。如图所示，当开关S闭合后，两灯的发光情况应是：
___________。
三、作图题
14．根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。

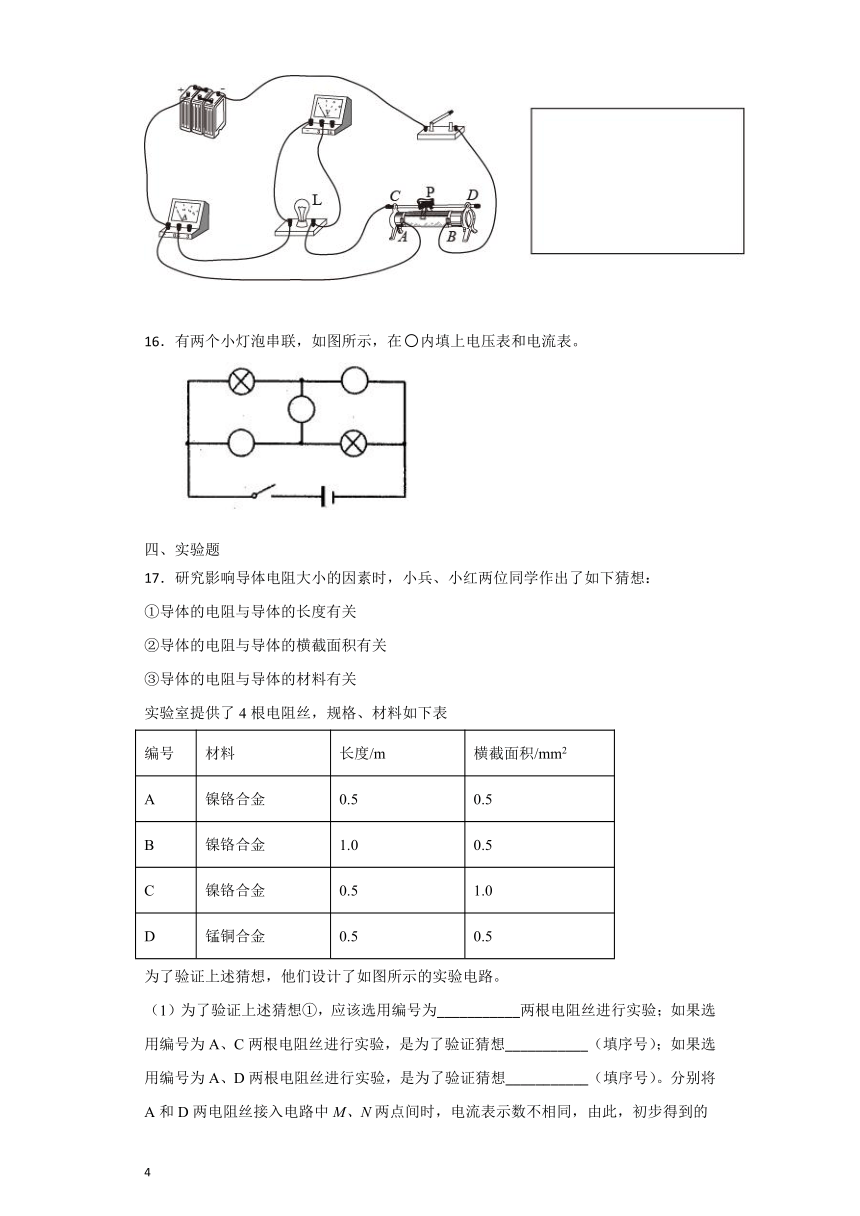

15．根据下面的实物图在右边的方框内画出对应的电路图。
16．有两个小灯泡串联，如图所示，在内填上电压表和电流表。
四、实验题
17．研究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关
③导体的电阻与导体的材料有关
实验室提供了4根电阻丝，规格、材料如下表
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
为了验证上述猜想，他们设计了如图所示的实验电路。
（1）为了验证上述猜想①，应该选用编号为___________两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想___________（填序号）；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想___________（填序号）。分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时___________。
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的变化情况。老师指出：此实验中这种方法不可取。这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化___________（选填“明显”或“不明显”）。
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就___________了输电线的电阻（选填“增大”或“减小”）。
18．小红同学对串联电路电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
（设计与进行实验）
（1）按如图所示电路图连接电路；
（2）闭合开关，排除故障，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压，得出结论。
（交流与评估）
（1）在连接电路的过程中，开关必须________；
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是________；
（3）小红用上面的方法________（填“能”或“不能”）测出L2两端的电压；
（4）方法改进后，测出AB、BC、AC间的电压记录在上面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和，此实验存在的不足之处是________，改进方法________。
19．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是______；
②根据上述现象，你______（选填“能”或“不能”）断定这两只小灯泡是串联的，你的依据是______
；
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。认为这是因为L1比L2更靠近电源正极的缘故；
①你认为小华的判断是______（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是______；
（3）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为1.8V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A处的导线改接到L2的接线柱D上去了。你认为他的这一操作是______（选填“正确的”或“错误的”），理由是______。
五、计算题
20．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，求：
（1）L1两端的电压U1；
（2）L2两端的电压U2；
（3）L3两端的电压U3。
21．如图甲所示的电路，闭合开关S后，电流表A1、A2的示数分别如图乙所示，电压表的示数为4.5V。求：
(1)通过灯L1、L2的电流；
(2)灯L1两端的电压。
参考答案
1．C2．B3．B4．D5．B6．D7．B8．D
9．电压
电流
电源
通路
10．电流
电压
保护电路
11．并
正
负
量程
大量程
12．1.2
1.8
13．半导体
单向
L1不发光，L2发光
14．15．16．
17．A、B
②
③
导体的电阻与导体的材料有关
不明显
减小
18．断开
L1短路（或L2开路）
不能
实验次数太少
更换不同的灯泡重复实验
19．电源
不能
开关接在干路中，不论灯泡是并联还是串联，开关都能控制两控制两灯同时亮同时灭
错误的
调换两灯泡的位置，观察灯泡的亮暗是否变化
错误的
电压表正负接线柱接反了
20．（1）3V；（2）4.5V；（3）4.5V
21．(1)0.24A；0.96A；(2)4.5V
试卷第1页，共3页
