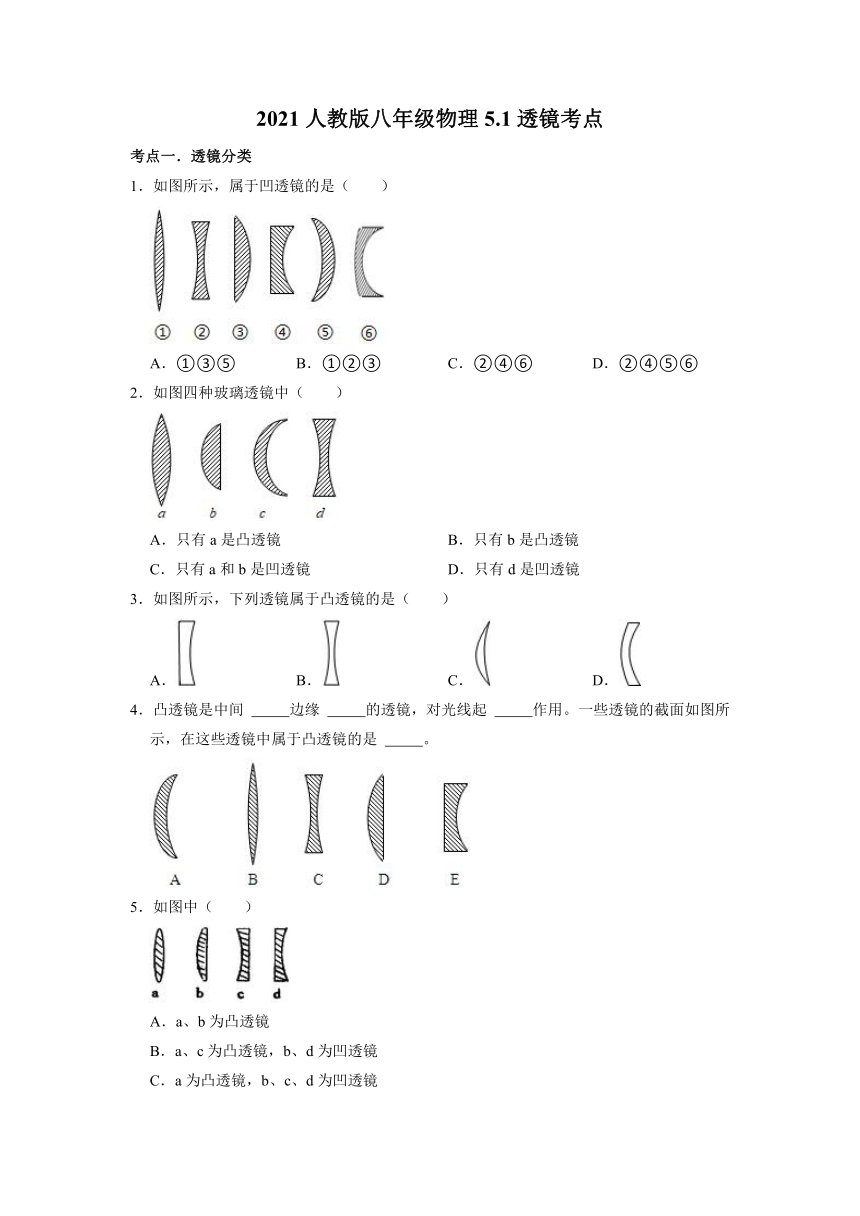

2021人教版八年级物理5.1透镜考点
考点一.透镜分类
1.如图所示,属于凹透镜的是(  )
A.①③⑤
B.①②③
C.②④⑥
D.②④⑤⑥
2.如图四种玻璃透镜中(  )
A.只有a是凸透镜
B.只有b是凸透镜
C.只有a和b是凹透镜
D.只有d是凹透镜
3.如图所示,下列透镜属于凸透镜的是(  )
A.
B.
C.
D.
4.凸透镜是中间

 边缘

 的透镜,对光线起

 作用。一些透镜的截面如图所示,在这些透镜中属于凸透镜的是

 。
5.如图中(  )
A.a、b为凸透镜
B.a、c为凸透镜,b、d为凹透镜
C.a为凸透镜,b、c、d为凹透镜
D.b、c为凹透镜

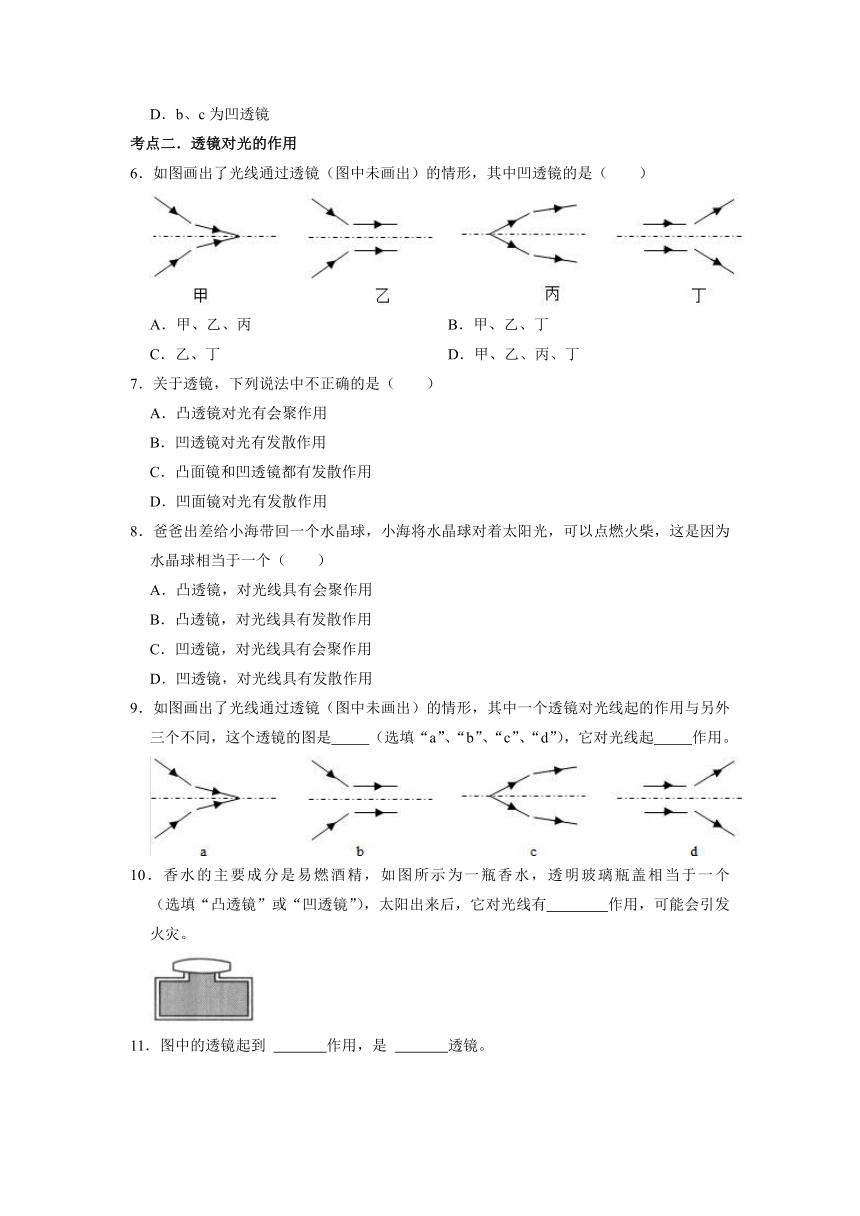

考点二.透镜对光的作用
6.如图画出了光线通过透镜(图中未画出)的情形,其中凹透镜的是(  )
A.甲、乙、丙
B.甲、乙、丁
C.乙、丁
D.甲、乙、丙、丁
7.关于透镜,下列说法中不正确的是(  )
A.凸透镜对光有会聚作用
B.凹透镜对光有发散作用
C.凸面镜和凹透镜都有发散作用
D.凹面镜对光有发散作用
8.爸爸出差给小海带回一个水晶球,小海将水晶球对着太阳光,可以点燃火柴,这是因为水晶球相当于一个(  )
A.凸透镜,对光线具有会聚作用
B.凸透镜,对光线具有发散作用
C.凹透镜,对光线具有会聚作用
D.凹透镜,对光线具有发散作用
9.如图画出了光线通过透镜(图中未画出)的情形,其中一个透镜对光线起的作用与另外三个不同,这个透镜的图是
 (选填“a”、“b”、“c”、“d”),它对光线起
 作用。
10.香水的主要成分是易燃酒精,如图所示为一瓶香水,透明玻璃瓶盖相当于一个
 (选填“凸透镜”或“凹透镜”),太阳出来后,它对光线有
 作用,可能会引发火灾。

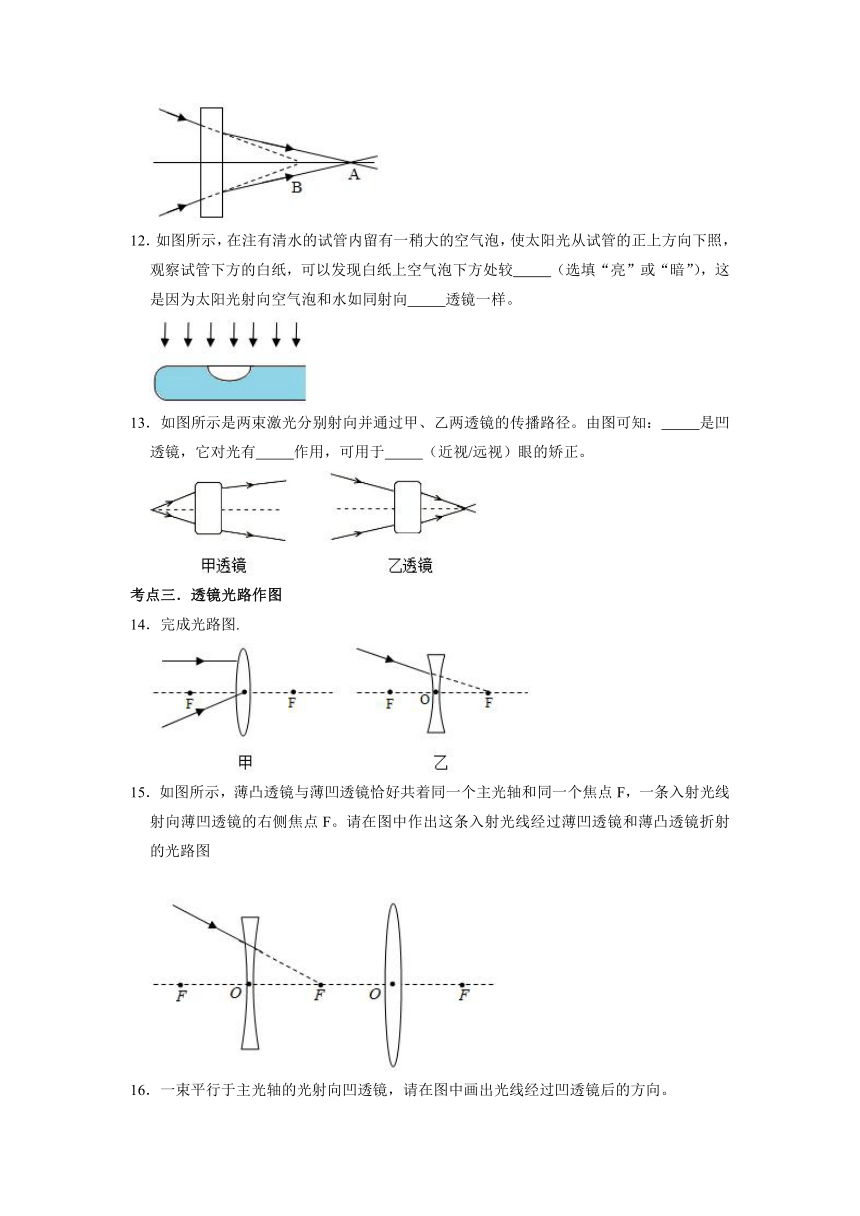

11.图中的透镜起到

 作用,是

 透镜。
12.如图所示,在注有清水的试管内留有一稍大的空气泡,使太阳光从试管的正上方向下照,观察试管下方的白纸,可以发现白纸上空气泡下方处较
 (选填“亮”或“暗”),这是因为太阳光射向空气泡和水如同射向
 透镜一样。
13.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知:
 是凹透镜,它对光有
 作用,可用于
 (近视/远视)眼的矫正。
考点三.透镜光路作图
14.完成光路图.
15.如图所示,薄凸透镜与薄凹透镜恰好共着同一个主光轴和同一个焦点F,一条入射光线射向薄凹透镜的右侧焦点F。请在图中作出这条入射光线经过薄凹透镜和薄凸透镜折射的光路图

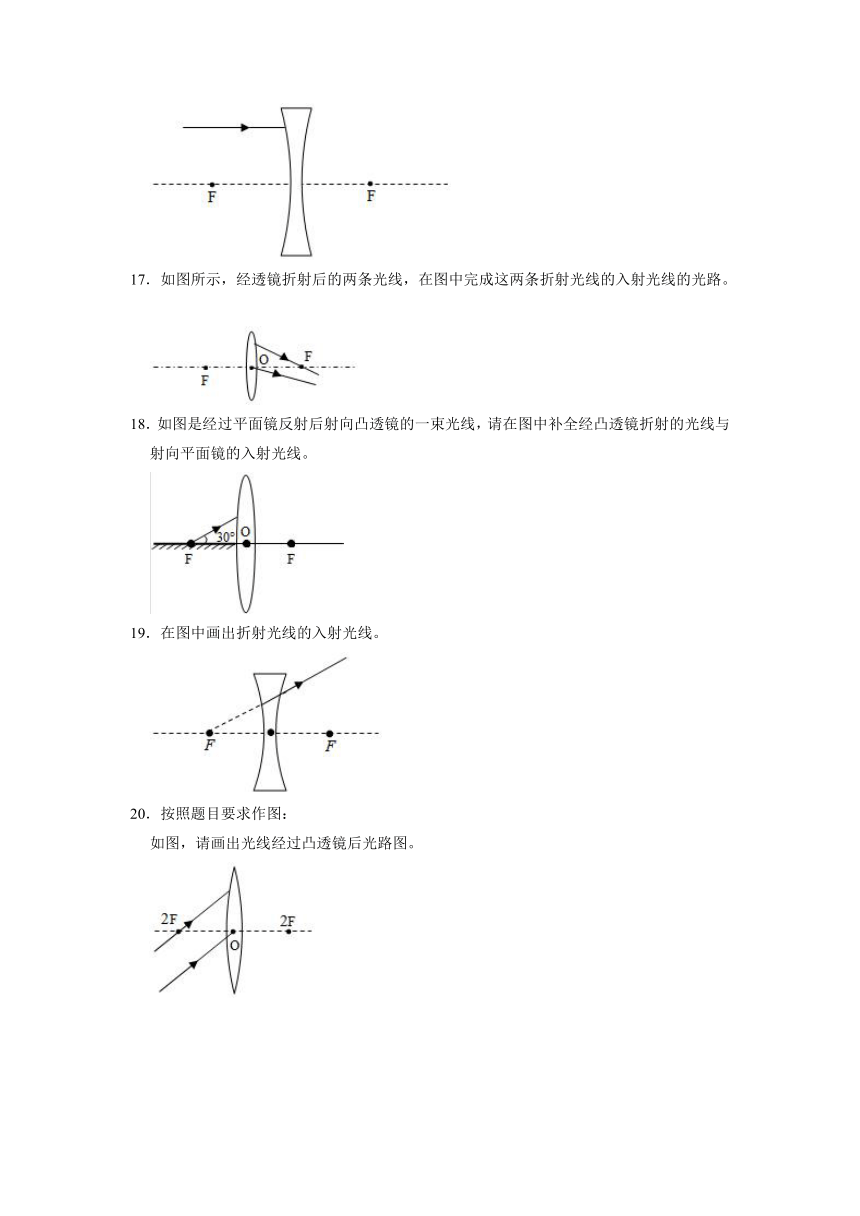

16.一束平行于主光轴的光射向凹透镜,请在图中画出光线经过凹透镜后的方向。
17.如图所示,经透镜折射后的两条光线,在图中完成这两条折射光线的入射光线的光路。
18.如图是经过平面镜反射后射向凸透镜的一束光线,请在图中补全经凸透镜折射的光线与射向平面镜的入射光线。
19.在图中画出折射光线的入射光线。
20.按照题目要求作图:
如图,请画出光线经过凸透镜后光路图。

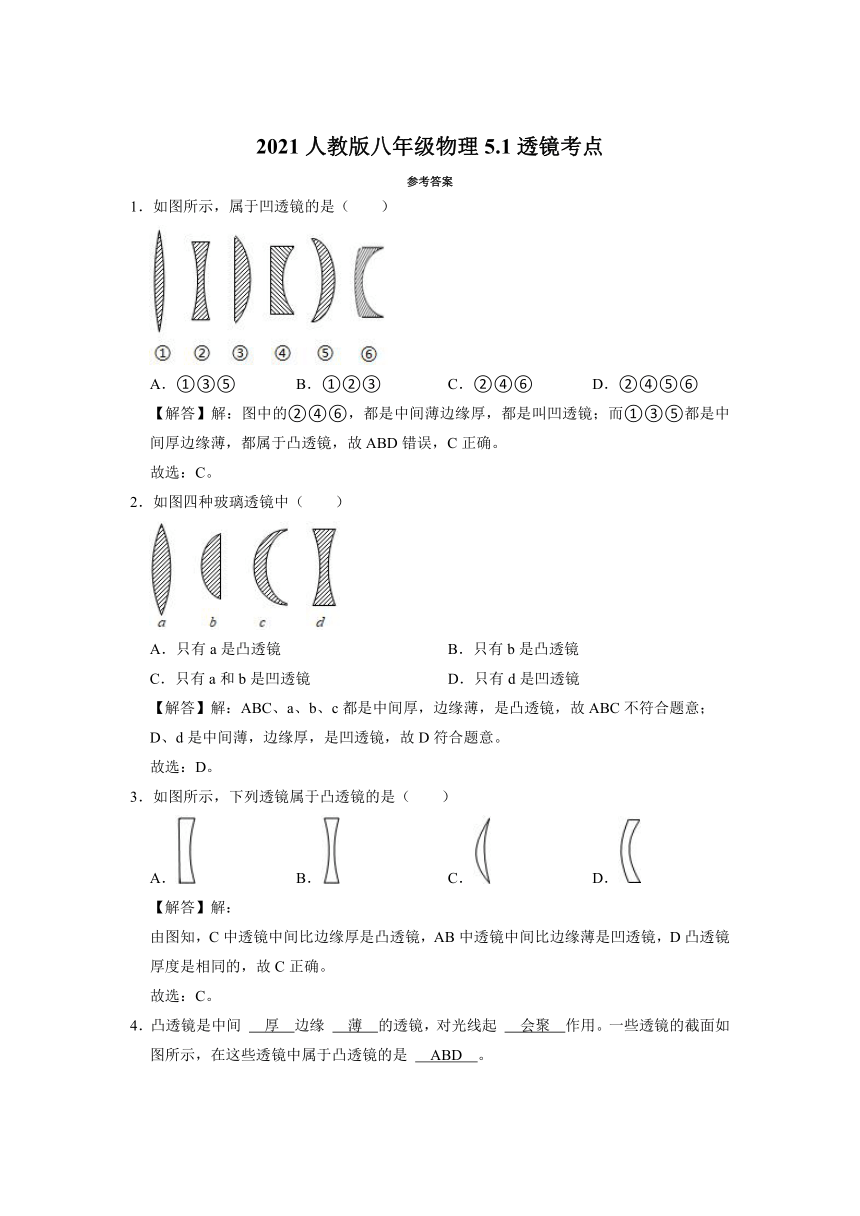

2021人教版八年级物理5.1透镜考点
参考答案
1.如图所示,属于凹透镜的是(  )
A.①③⑤
B.①②③
C.②④⑥
D.②④⑤⑥
【解答】解:图中的②④⑥,都是中间薄边缘厚,都是叫凹透镜;而①③⑤都是中间厚边缘薄,都属于凸透镜,故ABD错误,C正确。
故选:C。
2.如图四种玻璃透镜中(  )
A.只有a是凸透镜
B.只有b是凸透镜
C.只有a和b是凹透镜
D.只有d是凹透镜
【解答】解:ABC、a、b、c都是中间厚,边缘薄,是凸透镜,故ABC不符合题意;
D、d是中间薄,边缘厚,是凹透镜,故D符合题意。
故选:D。
3.如图所示,下列透镜属于凸透镜的是(  )
A.
B.
C.
D.
【解答】解:
由图知,C中透镜中间比边缘厚是凸透镜,AB中透镜中间比边缘薄是凹透镜,D凸透镜厚度是相同的,故C正确。
故选:C。
4.凸透镜是中间
 厚 边缘
 薄 的透镜,对光线起
 会聚 作用。一些透镜的截面如图所示,在这些透镜中属于凸透镜的是
 ABD 。
【解答】解:凸透镜是中间厚边缘薄的透镜,光线经凸透镜后,折射光线靠近主光轴,故凸透镜对光线起会聚作用;
ABD共同特点是中间厚、边缘薄,所以属于凸透镜的是ABD。
故答案为:厚;薄;会聚;ABD。
5.如图中(  )
A.a、b为凸透镜
B.a、c为凸透镜,b、d为凹透镜
C.a为凸透镜,b、c、d为凹透镜
D.b、c为凹透镜
【解答】解:a、b透镜中间厚边缘薄是凸透镜,c、d透镜中间薄边缘厚是凹透镜;
故选:A。
6.如图画出了光线通过透镜(图中未画出)的情形,其中凹透镜的是(  )
A.甲、乙、丙
B.甲、乙、丁
C.乙、丁
D.甲、乙、丙、丁
【解答】解:从四个光线通过透镜的情形可知,甲、乙、丁的折射光线相对于入射光线是发散的,所以都是凹透镜;只有丙是凸透镜,且入射光线是从凸透镜的焦点以内发出的,折射光线变得会聚了。
故选:B。
7.关于透镜,下列说法中不正确的是(  )
A.凸透镜对光有会聚作用
B.凹透镜对光有发散作用
C.凸面镜和凹透镜都有发散作用
D.凹面镜对光有发散作用
【解答】解:A、凸透镜可以会聚光线,即凸透镜对光线有会聚作用,故A正确;
B、凹透镜可以发散光线,即凹透镜对光有发散作用,故B正确;
C、凸面镜对光线有发散作用,故C正确;
D、凹面镜对光线有会聚作用,故D错误。
故选:D。
8.爸爸出差给小海带回一个水晶球,小海将水晶球对着太阳光,可以点燃火柴,这是因为水晶球相当于一个(  )
A.凸透镜,对光线具有会聚作用
B.凸透镜,对光线具有发散作用
C.凹透镜,对光线具有会聚作用
D.凹透镜,对光线具有发散作用
【解答】解:小海将水晶球对着太阳光,可以点燃火柴,说明水晶球对太阳光有会聚作用,凸透镜对光线有会聚作用,因此水晶球相当于一个凸透镜。
故选:A。
9.如图画出了光线通过透镜(图中未画出)的情形,其中一个透镜对光线起的作用与另外三个不同,这个透镜的图是 c (选填“a”、“b”、“c”、“d”),它对光线起 会聚 作用。
【解答】解:从四个光线通过透镜的情形可知,a、b、d的折射光线相对于入射光线是发散的,所以都是凹透镜;只有c的入射光线经透镜折射后,折射光线变得会聚了,所以是凸透镜,它对光线起会聚作用。
故答案为:c;会聚。
10.香水的主要成分是易燃酒精,如图所示为一瓶香水,透明玻璃瓶盖相当于一个 凸透镜 (选填“凸透镜”或“凹透镜”),太阳出来后,它对光线有 会聚 作用,可能会引发火灾。
【解答】解:因为透明玻璃瓶盖的形状是中间厚、边缘薄,符合凸透镜的形状特点,对光线有会聚作用。
故答案为:凸透镜;会聚。
11.图中的透镜起到
 发散 作用,是
 凹 透镜。
【解答】解:由图知,放上透镜的会聚点A要比不放透镜的会聚点B更要远离透镜,由此可知,该透镜对光线有发散作用,所以该透镜是凹透镜。
故答案为:发散;凹。
12.如图所示,在注有清水的试管内留有一稍大的空气泡,使太阳光从试管的正上方向下照,观察试管下方的白纸,可以发现白纸上空气泡下方处较 暗 (选填“亮”或“暗”),这是因为太阳光射向空气泡和水如同射向 凹 透镜一样。
【解答】解:由于气泡的存在,气泡周边的水形成中间薄边缘厚的凹透镜,凹透镜对光线有发散的作用,故在气泡的下面对应的位置较暗。
故答案为:暗;凹
13.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知: 乙 是凹透镜,它对光有 发散 作用,可用于 近视 (近视/远视)眼的矫正。
【解答】解:从图知,通过甲透镜的光线比入射光线向主光轴靠拢,所以甲对光线有会聚作用,因此甲是凸透镜。
通过乙的光线比起入射光线更加远离主光轴,所以乙对光线有发散作用,因此乙是凹透镜。近视眼是由于晶状体对光线的会聚作用过强引起的,所以要用凹透镜对光线进行发散。故乙透镜可用于近视眼的矫正。
故答案为:乙;发散;近视。
14.完成光路图.
【解答】解:(1)平行于主光轴的光线经凸透镜折射后将过焦点;过光心的光线经凸透镜折射后传播方向不改变;
(2)延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。如图所示:
15.如图所示,薄凸透镜与薄凹透镜恰好共着同一个主光轴和同一个焦点F,一条入射光线射向薄凹透镜的右侧焦点F。请在图中作出这条入射光线经过薄凹透镜和薄凸透镜折射的光路图
【解答】解:
指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴;平行于主光轴的光线经凸透镜折射后折射光线通过焦点。如图所示:
16.一束平行于主光轴的光射向凹透镜,请在图中画出光线经过凹透镜后的方向。
【解答】解:入射光线平行于主光轴,所以该光线经凹透镜折射后,其折射光线的反向延长线过焦点。连接入射光线一侧的焦点和折射点,并延长两点的连线,标出光线的方向,如图:
17.如图所示,经透镜折射后的两条光线,在图中完成这两条折射光线的入射光线的光路。
【解答】解:
平行于主光轴的光线经过凸透镜折射后过另一侧的焦点,经过光心的光线传播方向不发生改变,据此画出两条入射光线,如图所示:
18.如图是经过平面镜反射后射向凸透镜的一束光线,请在图中补全经凸透镜折射的光线与射向平面镜的入射光线。
【解答】解:(1)过平面镜的反射点垂直镜面作出法线,因为反射光线与镜面的夹角为30°,则反射角为:90°﹣30°=60°,则入射角也为60°,在法线左侧作出入射光线;
(2)过焦点的光线经凸透镜折射后折射光线平行于主光轴,据此作出折射光线,如图所示:
19.在图中画出折射光线的入射光线。
【解答】解:
平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点,如图所示:
20.按照题目要求作图:
如图,请画出光线经过凸透镜后光路图。
【解答】解:由图知,上面的入射光线过凸透镜的二倍焦距点,则经凸透镜折射后要经过右侧的二倍焦距点;下面的入射光线通过凸透镜的光心,经凸透镜传播方向不变,如图所示:
