19.1家庭电路随堂达标训练 2021-2022学年度人教版初中九年级物理（含答案）

2021-2022学年度人教版初中九年级物理随堂达标训练
——19.1家庭电路
1.如图所示，下列家用电器必须使用三脚插头的是(　　)
2.家庭电路中，开关、电灯、插座的接法最合理的是(　　)
A．
开关、电灯、插座都串联
B．
开关与插座串联再与电灯并联
C．
开关、电灯、插座都并联
D．
开关与电灯串联再与插座并联
3.某教室里用一个开关控制两盏在额定功率下工作的普通电灯，则这两盏灯(　　)
A．
一定是串联
B．
一定是并联
C．
可能串联或并联
D．
以上都不对

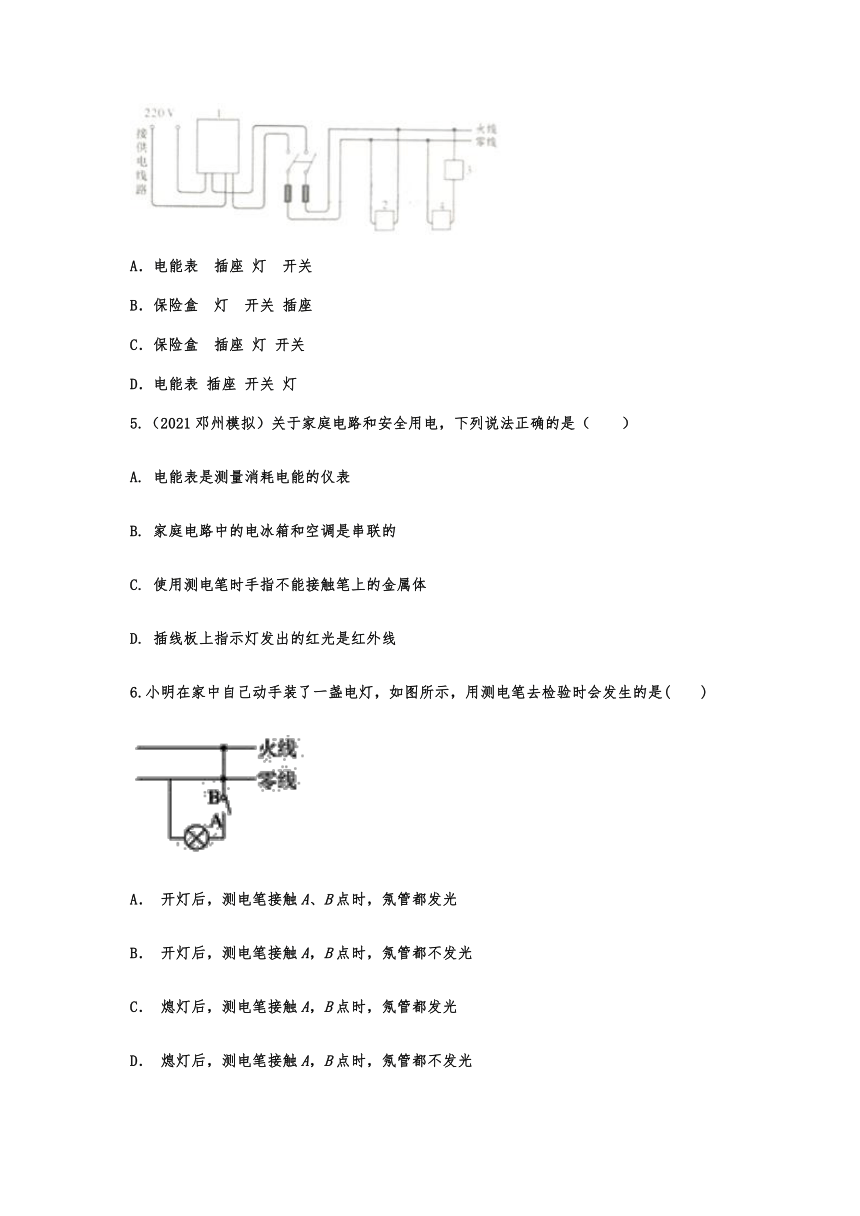

4.（2021长沙二模）如图所示是某家庭电路的组成示意图，1、2、3、4方框内的元件填写正确的是（　　）
A．电能表
插座
灯
开关
B．保险盒
灯
开关
插座
C．保险盒
插座
灯
开关
D．电能表
插座
开关
灯
5.（2021邓州模拟）关于家庭电路和安全用电，下列说法正确的是（　　）
A.
电能表是测量消耗电能的仪表
B.
家庭电路中的电冰箱和空调是串联的
C.
使用测电笔时手指不能接触笔上的金属体
D.
插线板上指示灯发出的红光是红外线
6.小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是(　　)
A．
开灯后，测电笔接触A、B点时，氖管都发光
B．
开灯后，测电笔接触A，B点时，氖管都不发光
C．
熄灯后，测电笔接触A，B点时，氖管都发光
D．
熄灯后，测电笔接触A，B点时，氖管都不发光

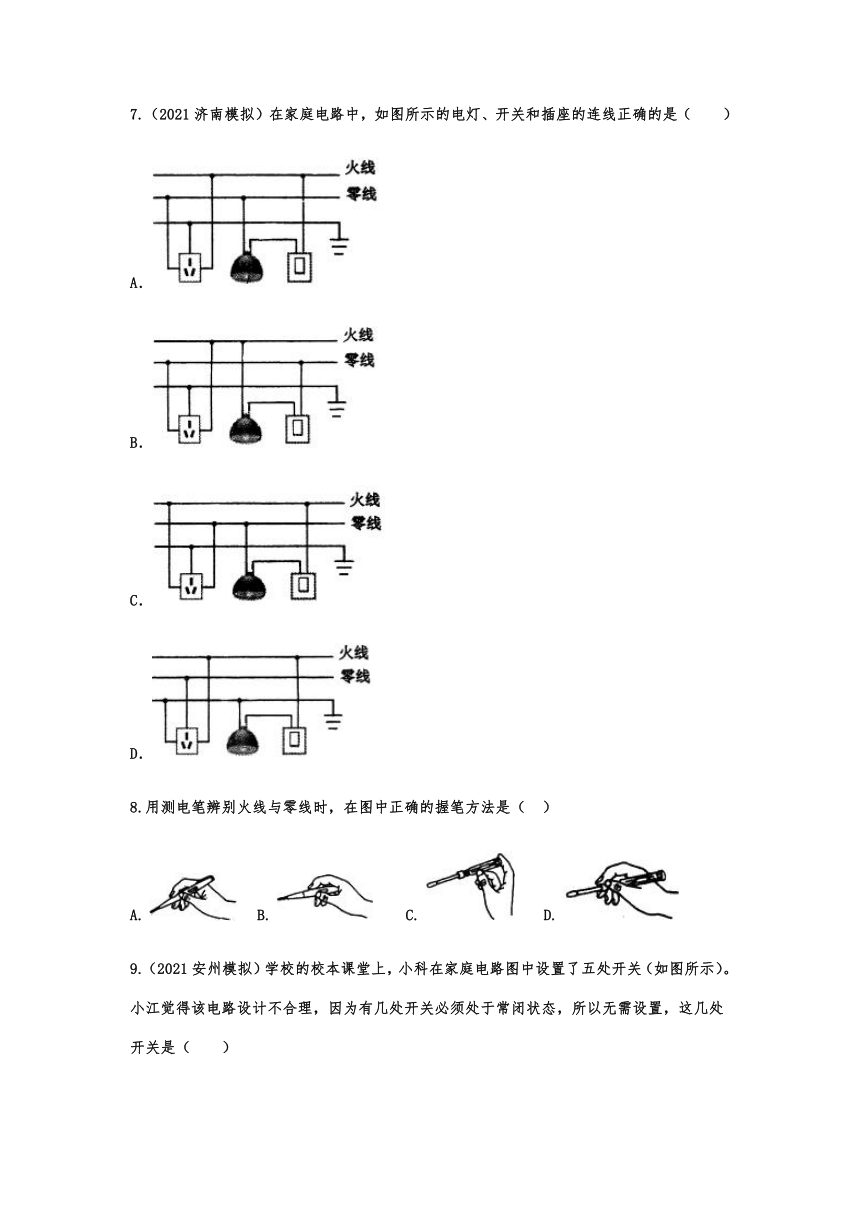

7.（2021济南模拟）在家庭电路中，如图所示的电灯、开关和插座的连线正确的是（　　）
A．
B．
C．
D．
8.用测电笔辨别火线与零线时，在图中正确的握笔方法是（??
）
A.??????B.?????????C.????????D.?

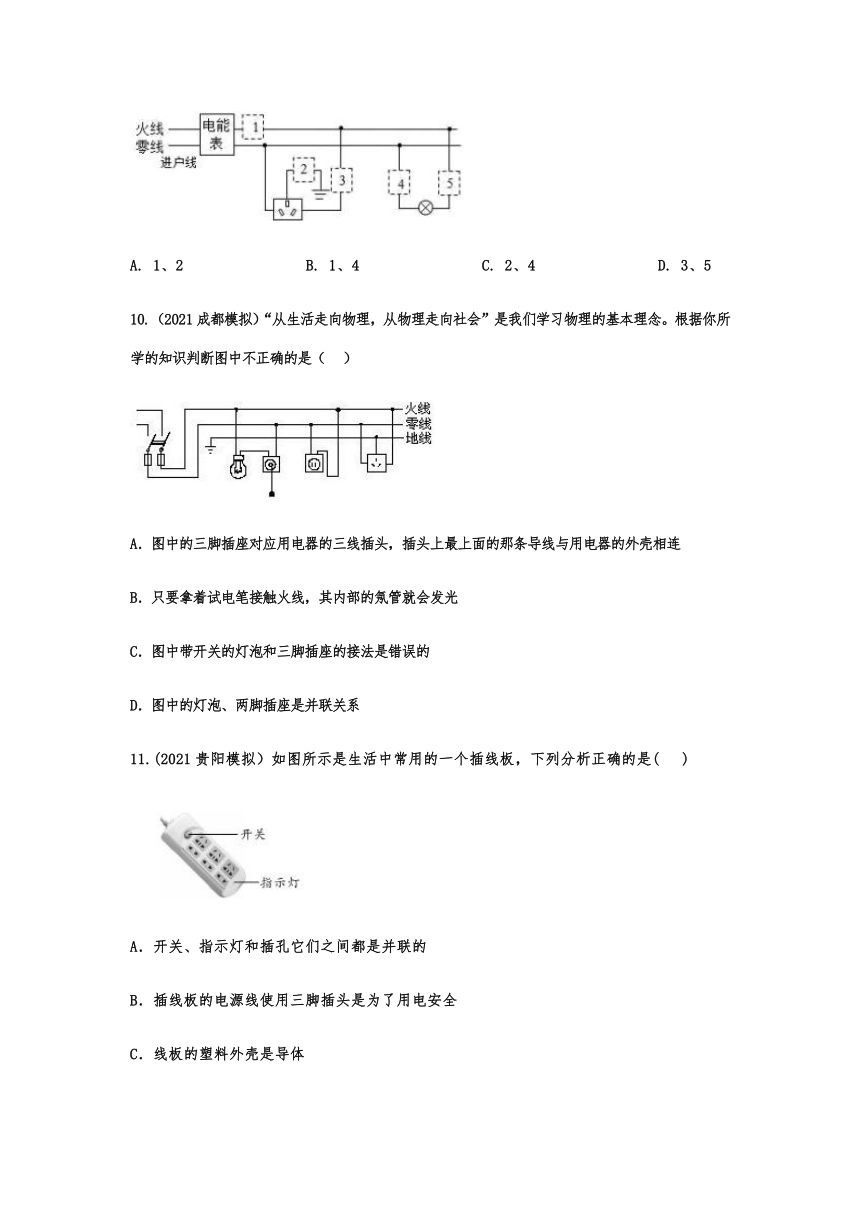

9.（2021安州模拟）学校的校本课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（　　）
A.
1、2
B.
1、4
C.
2、4
D.
3、5
10.（2021成都模拟）“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（
）
A．图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B．只要拿着试电笔接触火线，其内部的氖管就会发光
C．图中带开关的灯泡和三脚插座的接法是错误的
D．图中的灯泡、两脚插座是并联关系
11.(2021贵阳模拟）如图所示是生活中常用的一个插线板，下列分析正确的是(
)
A．开关、指示灯和插孔它们之间都是并联的
B．插线板的电源线使用三脚插头是为了用电安全
C．线板的塑料外壳是导体
D．我们看到指示灯发出的红光是红外线

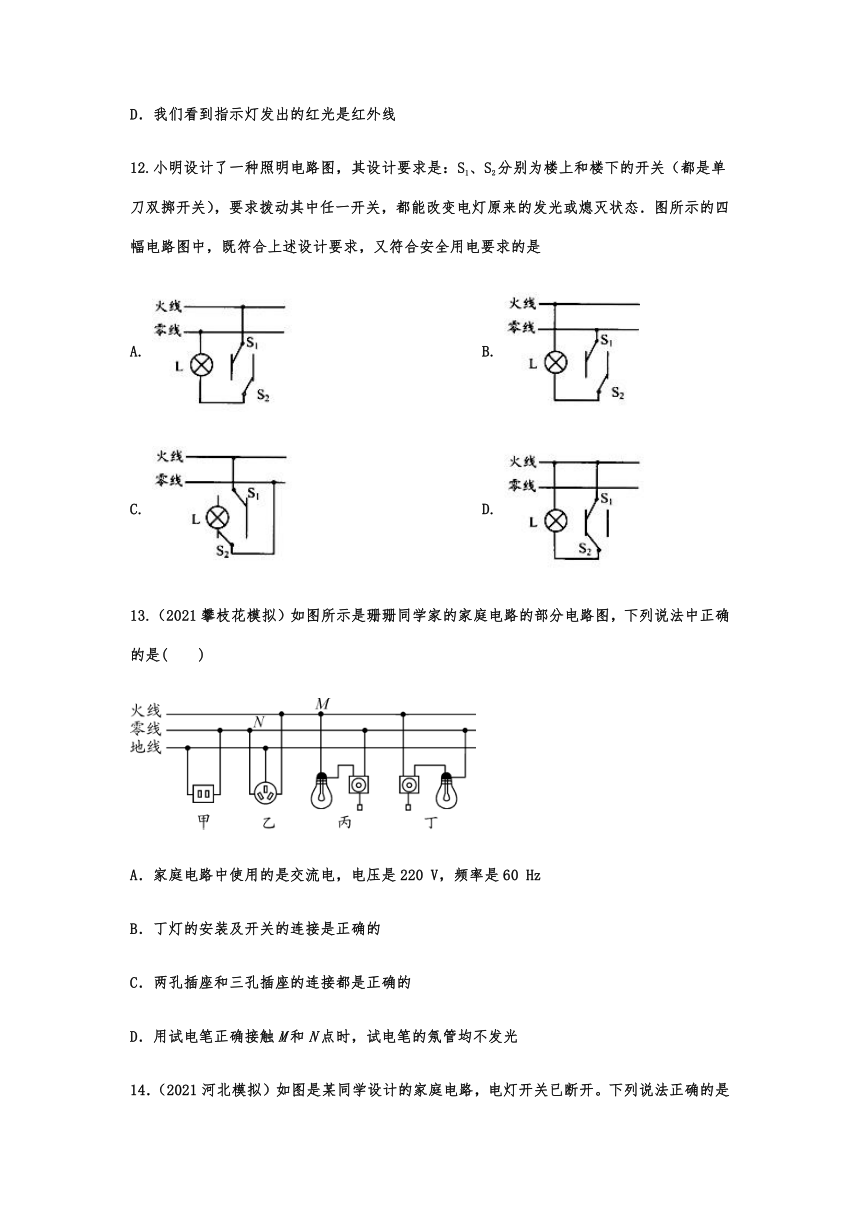

12.小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是
A.
B.
C.
D.
13.（2021攀枝花模拟）如图所示是珊珊同学家的家庭电路的部分电路图，下列说法中正确的是(　　)
A．家庭电路中使用的是交流电，电压是220
V，频率是60
Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
14．（2021河北模拟）如图是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是（　　）
A．开关和灯的连接是错误的
B．三孔插座的连接是错误的
C．正确使用试电笔接触M点，氖管不发光
D．正确使用试电笔插入两孔插座的左孔，氖管发光
15.（2021镇江模拟）如图所示,当开关S闭合时,灯L正常发光把一开关断开的台灯插头插在图中的插座里,发现台灯不亮,灯L也熄灭.用测电笔分别接触插座两孔及A、B两点时,氖管都不发光.造成这种现象的原因可能是（）
A.台灯插头短路B.台灯灯头短路C.台灯开关短路D.进户线零线断路
16.(2021绵阳模拟)如图所示是家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用试电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光．若电路中只有一处故障，则是(　　)
A．灯L2短路
B．灯L2所在支路断路
C．c、d两点间断路
D．c点左侧的零线断路
17.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是________的(选填“串联”或“并联”)．使用三角插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电．
18.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路?________．
（2）L0正常发光，说明该支路?________．
（3）L0发光呈暗红色，说明该支路?________
19．（2021广东模拟）请在图中连接家庭电路的电路图。要求：L1灯、L2灯并联，开关S控制两盏灯。
20．（2021海口模拟）在如图所示的电路中，请用画笔线代替导线将灯泡和开关正确接入电路中。
21.(2021泗洪模拟)一间教室要安装2盏“220V60W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，插座独立接入电路，请按以上要求将图中元件用等而线代等导线连接起求。
22．（2021岫岩模拟）图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。
23．（2021资阳模拟）如图所示，请连接成符合安全用电要求的家庭电路．
24.（2021广元模拟）光控开关的作用是有光时，开关断开，无光时闭合：声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。
2021-2022学年度人教版初中九年级物理随堂达标训练
——19.1家庭电路参考答案
1.如图所示，下列家用电器必须使用三脚插头的是(　　)
【答案】C
2.家庭电路中，开关、电灯、插座的接法最合理的是(　　)
A．
开关、电灯、插座都串联
B．
开关与插座串联再与电灯并联
C．
开关、电灯、插座都并联
D．
开关与电灯串联再与插座并联
【答案】D
3.某教室里用一个开关控制两盏在额定功率下工作的普通电灯，则这两盏灯(　　)
A．
一定是串联
B．
一定是并联
C．
可能串联或并联
D．
以上都不对
【答案】B
4.（2021长沙二模）如图所示是某家庭电路的组成示意图，1、2、3、4方框内的元件填写正确的是（　　）
A．电能表
插座
灯
开关
B．保险盒
灯
开关
插座
C．保险盒
插座
灯
开关
D．电能表
插座
开关
灯
【答案】D
5.（2021邓州模拟）关于家庭电路和安全用电，下列说法正确的是（　　）
A.
电能表是测量消耗电能的仪表
B.
家庭电路中的电冰箱和空调是串联的
C.
使用测电笔时手指不能接触笔上的金属体
D.
插线板上指示灯发出的红光是红外线
【答案】A
6.小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是(　　)
A．
开灯后，测电笔接触A、B点时，氖管都发光
B．
开灯后，测电笔接触A，B点时，氖管都不发光
C．
熄灯后，测电笔接触A，B点时，氖管都发光
D．
熄灯后，测电笔接触A，B点时，氖管都不发光
【答案】A
7.（2021济南模拟）在家庭电路中，如图所示的电灯、开关和插座的连线正确的是（　　）
A．
B．
C．
D．
【答案】A；
8.用测电笔辨别火线与零线时，在图中正确的握笔方法是（??
）
A.??????B.?????????C.????????D.?
【答案】BC
9.（2021安州模拟）学校的校本课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（　　）
A.
1、2
B.
1、4
C.
2、4
D.
3、5
【答案】C
10.（2021成都模拟）“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（
）
A．图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B．只要拿着试电笔接触火线，其内部的氖管就会发光
C．图中带开关的灯泡和三脚插座的接法是错误的
D．图中的灯泡、两脚插座是并联关系
【答案】B
11.(2021贵阳模拟）如图所示是生活中常用的一个插线板，下列分析正确的是(
)
A．开关、指示灯和插孔它们之间都是并联的
B．插线板的电源线使用三脚插头是为了用电安全
C．线板的塑料外壳是导体
D．我们看到指示灯发出的红光是红外线
【答案】B
12.小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是
A.
B.
C.
D.
【答案】A
13.（2021攀枝花模拟）如图所示是珊珊同学家的家庭电路的部分电路图，下列说法中正确的是(　　)
A．家庭电路中使用的是交流电，电压是220
V，频率是60
Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
【答案】B　
14．（2021河北模拟）如图是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是（　　）
A．开关和灯的连接是错误的
B．三孔插座的连接是错误的
C．正确使用试电笔接触M点，氖管不发光
D．正确使用试电笔插入两孔插座的左孔，氖管发光
【答案】B。
15.（2021镇江模拟）如图所示,当开关S闭合时,灯L正常发光把一开关断开的台灯插头插在图中的插座里,发现台灯不亮,灯L也熄灭.用测电笔分别接触插座两孔及A、B两点时,氖管都不发光.造成这种现象的原因可能是（）
A.台灯插头短路B.台灯灯头短路C.台灯开关短路D.进户线零线断路
【答案】A
16.(2021绵阳模拟)如图所示是家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用试电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光．若电路中只有一处故障，则是(　　)
A．灯L2短路
B．灯L2所在支路断路
C．c、d两点间断路
D．c点左侧的零线断路
【答案】C
17.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是________的(选填“串联”或“并联”)．使用三角插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电．
【答案】串联　大地
18.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路?________．
（2）L0正常发光，说明该支路?________．
（3）L0发光呈暗红色，说明该支路?________
【答案】断路；短路；正常
19．（2021广东模拟）请在图中连接家庭电路的电路图。要求：L1灯、L2灯并联，开关S控制两盏灯。
【答案】解：两盏灯是并联的，两盏灯有一个开关控制，开关接在干路上；火线首先过开关再入灯泡。如图所示
20．（2021海口模拟）在如图所示的电路中，请用画笔线代替导线将灯泡和开关正确接入电路中。
【答案】解：节能灯的接法：开关要接在火线和灯之间，灯泡的另一侧应接在零线上，如图所示：
21.(2021泗洪模拟)一间教室要安装2盏“220V60W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，插座独立接入电路，请按以上要求将图中元件用等而线代等导线连接起求。
【答案】
22．（2021岫岩模拟）图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。
【答案】如图所示：
23．（2021资阳模拟）如图所示，请连接成符合安全用电要求的家庭电路．
【答案】
24.（2021广元模拟）光控开关的作用是有光时，开关断开，无光时闭合：声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。
【答案】解：由题意可知，电灯只在无光且有声音时才亮，则声控开关和光控开关串联共同控制电灯，且开关要接在火线上；图中为螺丝口灯泡，根据安全用电的要求，开关应与灯泡顶端的金属点相连，零线直接接到灯泡的螺旋套上，如下图所示：
