15.2电流和电路 课件 (共44张PPT)

(共44张PPT)
第2节
电流和电路
人教版九年级物理第十五章《电流和电路》
短暂电流的形成
知识回顾

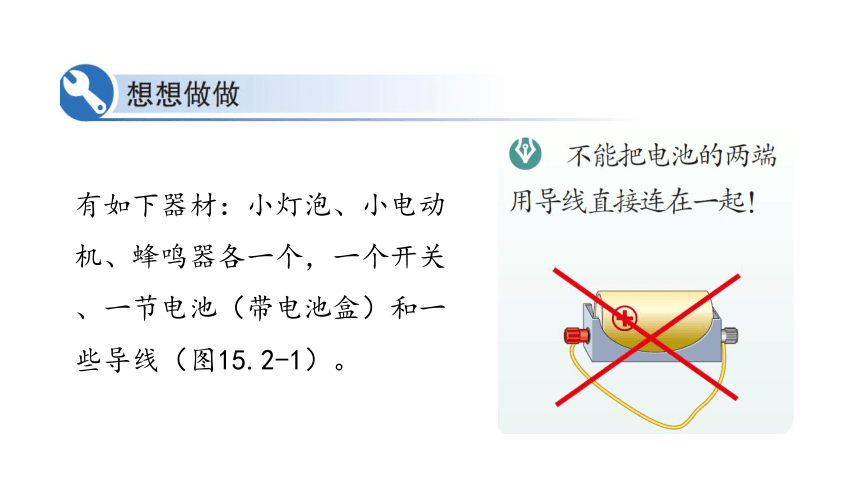

有如下器材：小灯泡、小电动机、蜂鸣器各一个，一个开关、一节电池（带电池盒）和一些导线（图15.2-1）。

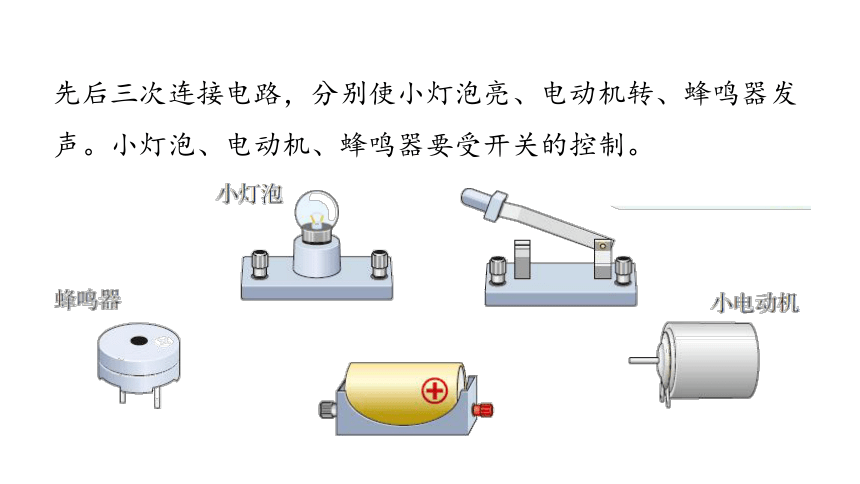

先后三次连接电路，分别使小灯泡亮、电动机转、蜂鸣器发声。小灯泡、电动机、蜂鸣器要受开关的控制。
二、电流的形成
电荷的定向移动形成电流
二、电流的形成

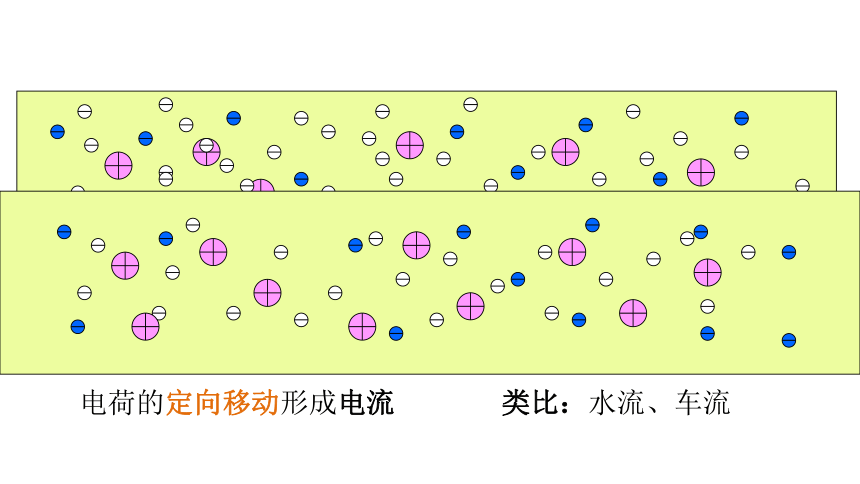

电荷的定向移动形成电流
类比：水流、车流
三、电流的类比
大量水滴的定向移动形成水流
大量电荷的定向移动形成电流
四、电流的方向
1.正电荷定向移动的方向规定为电流的方向

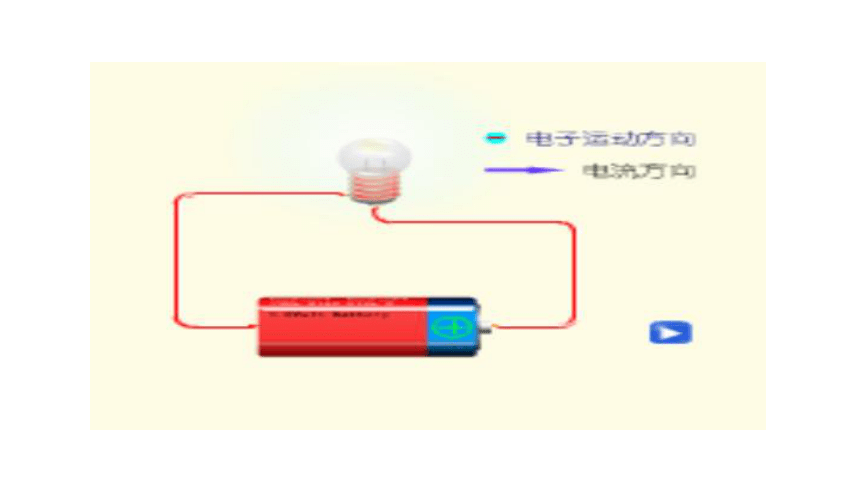

自由电子（负电荷）的定向移动方向与电流方向相反
四、电流的方向

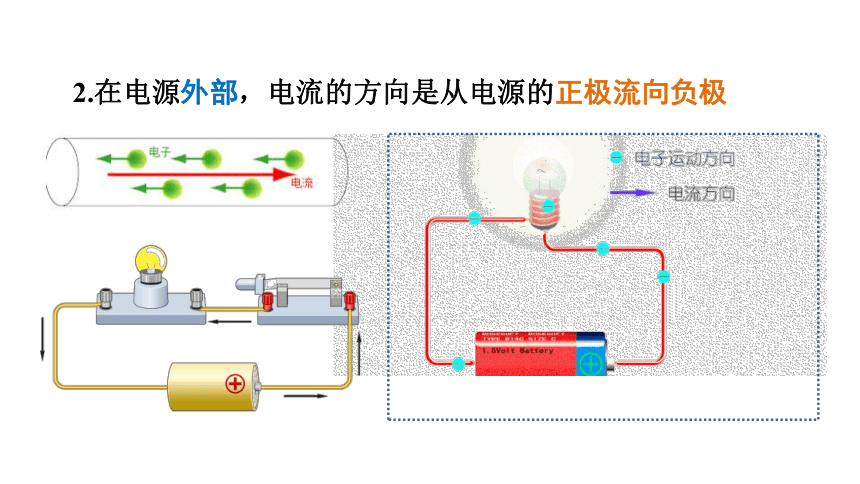

2.在电源外部，电流的方向是从电源的正极流向负极
四、电流的方向
四、电流的方向
3.金属导体中的电流方向
四、电流的方向
4.酸碱盐溶液中的电流方向
五、发光二极管
1.发光二极管及其电学符号
发光二极管的电学符号
正极
负极
五、发光二极管
利用发光二极管判断电流的方向
发光二极管是一种电子元件，
简称LED。它的两根引脚中较长的为正极，较短的为负极。当电流由正极经过LED
流向负极时，LED发光，表明它处于导通状态；反之，电流不能从负极流向正极，LED不会发光。
发光二极管具有单向导电性
五、发光二极管
利用发光二极管判断电流的方向
所以，根据其发光与否可以判断电路中是否有电流及电流的方向。
请你将LED接入某电路中，闭合开关，观察LED是否发光，判断电路中电流的方向。
五、发光二极管
2.发光二极管具有单向导电性
六、电路的构成
由电源、用电器、导线、开关组成的电流可以流过的
路径叫做电路。
电源
导线
用电器
开关
3.用发光二极管判定电流方向
六、电路的构成
　　（1）电
源：
　　（2）用电器：
　　（3）导
线：
　　（4）开
关：
提供电能的装置
消耗电能的装置
输送电能的装置
控制电路的装置
只有电路闭合时，电路中才有电流
电路各部分的作用
六、电路的构成
电源——各种电池
干电池
纽扣电池
蓄电池
六、电路的构成
锂电池
学生电源
燃料电池
电源——各种电池
六、电路的构成
各种开关
七、电路图
电饭煲里面的电路
电饭煲电路图
用符号表示电路连接的图，叫做电路图
七、电路图
1.电路元件符号
七、电路图
用符号表示电路连接的图，叫做电路图
电路图是对实际电路的有效抽象
2.电路图
×
L
S
七、电路图
要用统一规定的符号，导线画成横平竖直
元件符号不能画在角落
连接之间不能断开
画电路图的要求
3.画电路图
七、电路图
画出下面电路的电路图
八、电路的三种状态
1．通路：处处连通，用电器能够工作的电路
八、电路的三种状态
2．断路：某处被断开，没有电流通过的电路
当开关未闭合，或电线断裂，或灯泡烧坏，致使线路在某处断开的电路，叫做开路，又叫断路。
八、电路的三种状态
2．断路：某处被断开，没有电流通过的电路
当开关未闭合，或导线连接处断开，或灯泡烧坏，致使线路在某处断开的电路，叫做开路，又叫断路。
八、电路的三种状态
3.短路：直接用导线把电源或用电器两端连接起来
短路时，电流流经外加导线而绕过了用电器，此时容易烧坏电源。
八、电路的三种状态
局部短路：直接用导线把电源两端连接起来
电流流经外加导线而绕过了用电器
八、电路的三种状态
电源短路：直接用导线把电源两端连接起来
电流绕过了所有用电器，直接从电源正极流回电源负极
绝对不允许电源短路！否则容易烧坏电源。
本课总结
课堂检测
1．如图所示电路正确的是(　　)
D
2．关于电流和电源，下列说法中正确的是(　　)
A．电路中只要有电源，就一定产生电流
B．金属导体中自由电子移动一定能形成电流
C．电流方向总是从电源正极流向负极
D．电流沿着“正极→用电器→负极”方向移动
课堂检测
D
3．关于电流的形成原因，下列说法中正确的是(　　)
A．只有电子的定向移动才能形成电流
B．只有正、负电荷同时定向移动才能形成电流
C．只有正电荷的定向移动才能形成电流
D．金属中电流是自由电子定向移动形成的
课堂检测
D
4．关于下图中的电路说法错误的是(　　)
A．开关掷于1是断路　　
B．开关掷于2是通路
C．开关掷于3是通路　　
D．开关掷于3是短路
C
课堂检测
1.
图15.2-8
甲是把电池和玩具电风扇连接起来的电路图。请在图15.2-8乙中用笔画线表示导线，连接相应的电路。
2.
在图15.2-9
中有电子门铃、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，并画出相应的电路图。电子门铃可以用“
—
电子门铃
—”这样的符号表示。
3.
观察图15.2-10
所示的手电筒结构图。按下按键时，电路是怎样接通的？在图中画出电流流过的路径。
另画出手电筒的电路图。
4.
图15.2-11
是某人连接的电路，小电动机能转吗？在接错的那根导线上打一个“×”，表示这根导线不要，再把正确接法的导线画出来，并在三根导线上分别标明电流的方向。
5.
图15.2-12
甲、乙中，各有一根导线接错而使小灯泡被短接，请把这根导线找出来，在上面打一个“×”。
