专题:电路图和实物图的转化
电源
灯泡
相交并相连的导线
M
电动机
开关

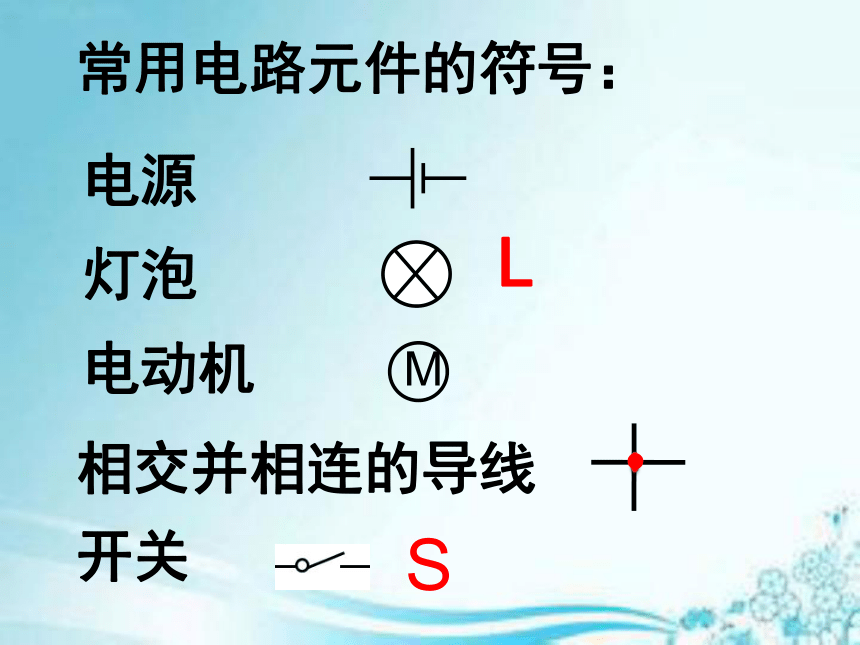

常用电路元件的符号：
L
S

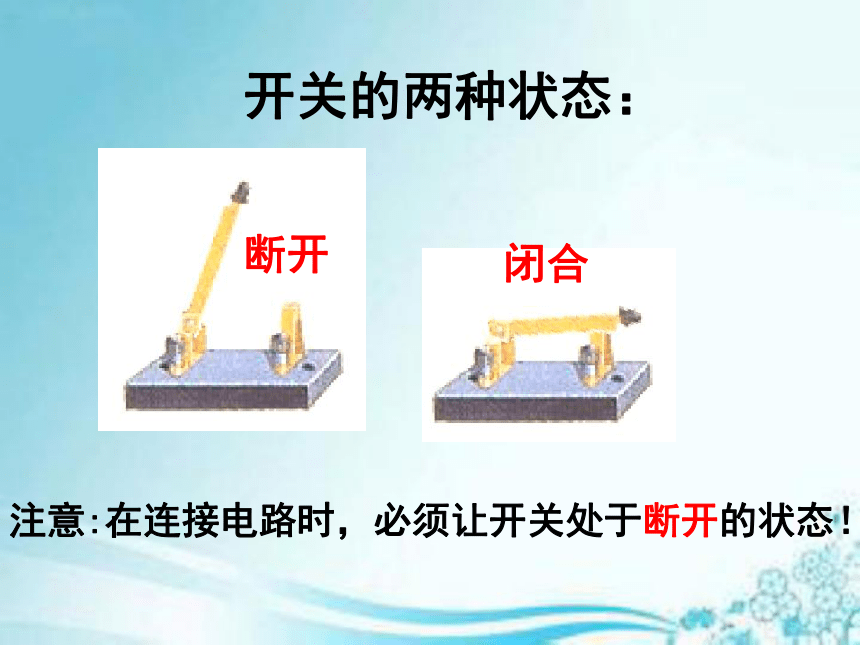

开关的两种状态：
断开
闭合
注意:在连接电路时，必须让开关处于断开的状态！
一.

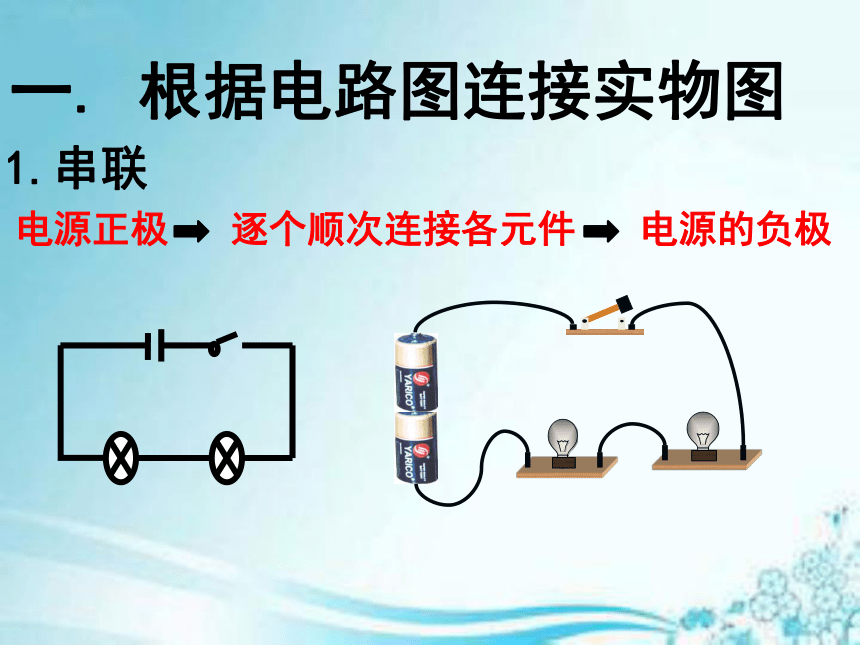

根据电路图连接实物图
电源的负极
1.串联
电源正极
逐个顺次连接各元件
L2
B
2.并联
B’
A
A’
S
S1
L2
L1
A
B

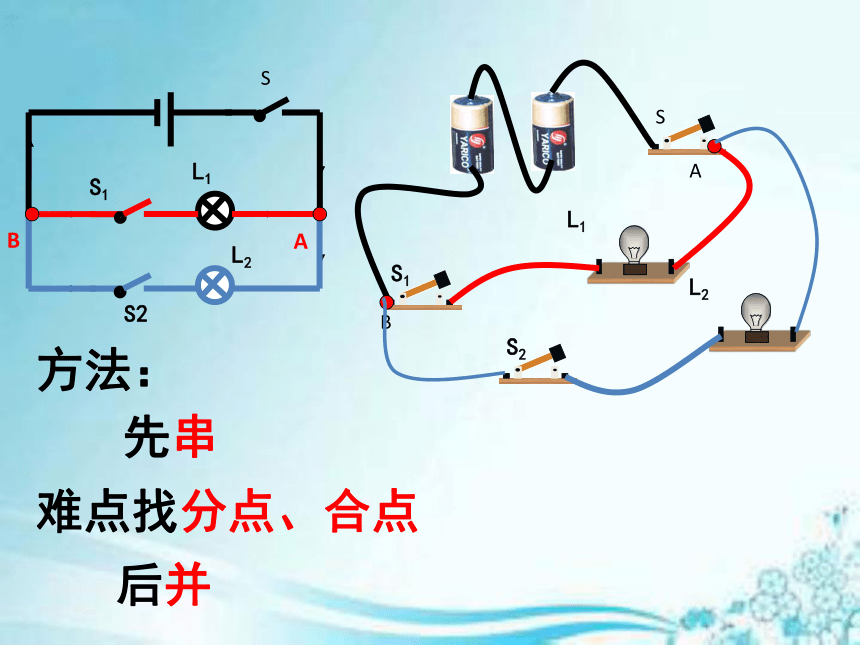

（1）先串
（2）找分点、合点
（3）后并

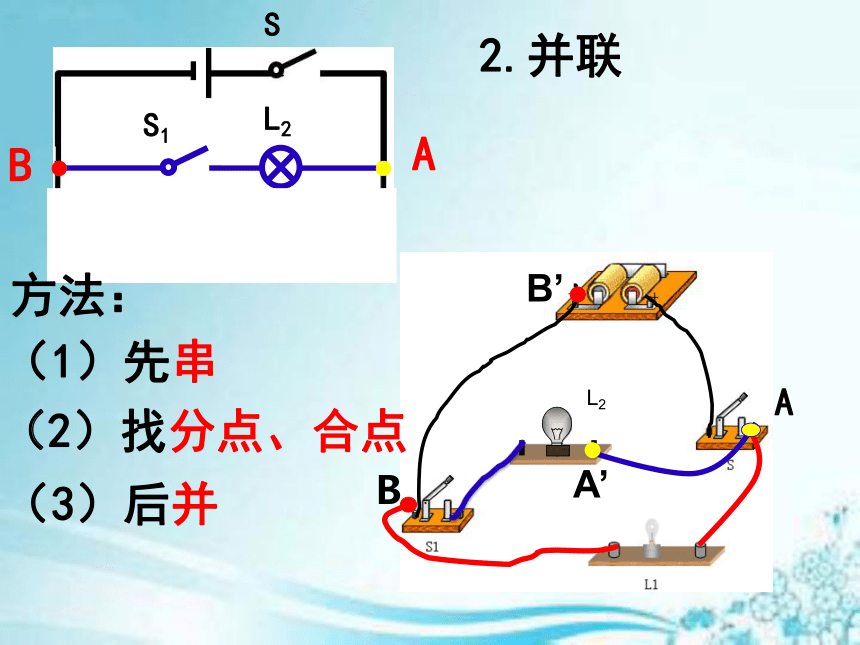

方法：
2.并联
“先
后
”
串
并
实物图“三步法”：
（1）先串
（2）找分点、合点；
（3）后并
：先把一条支路和电源串联起来；
：最后把另一条支路并联接在分、汇点上。
S
L1
L2
S1
S2
A
B
S
S1
S2
L1
L2
A
B

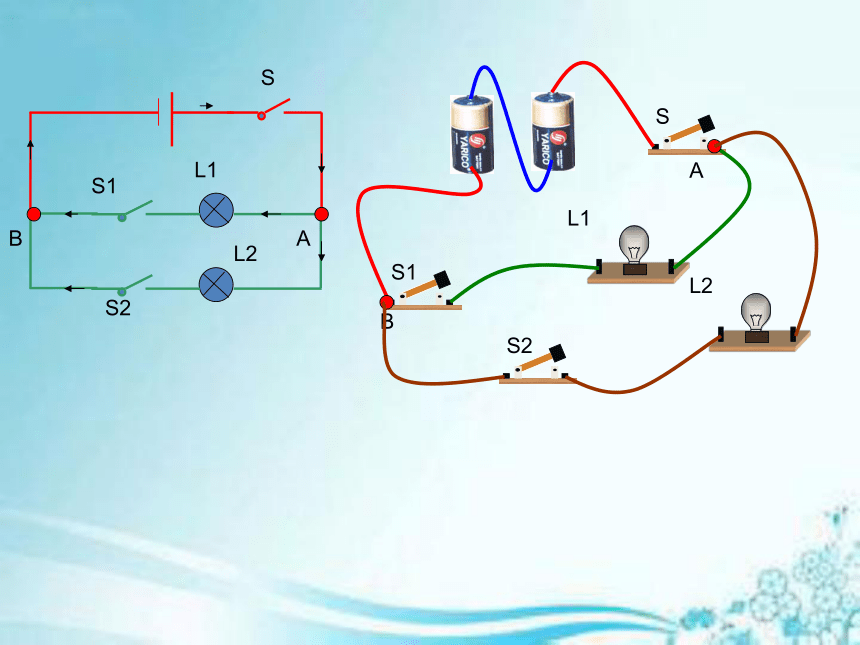

先串
难点找分点、合点
后并
方法：
S
L1
L2
S1
S2
A
B
S
S1
S2
L1
L2
A
B
反馈练习
S
S2
L2
S1
L1

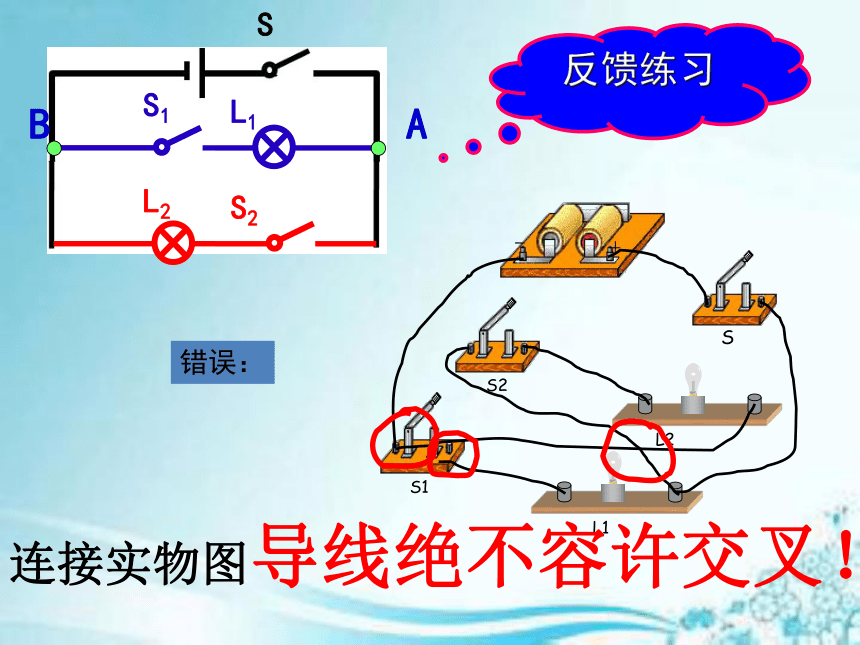

错误：
连接实物图导线绝不容许交叉！
S
S1
L1
B
A
L2
S2
1.实物图中元件的顺序与电路图中符号的顺序一致;
2.导线的端点必须接在接线柱上;
注意
3.难点：找出分点、合点；
4.导线绝不容许交叉。
L1
S
L2

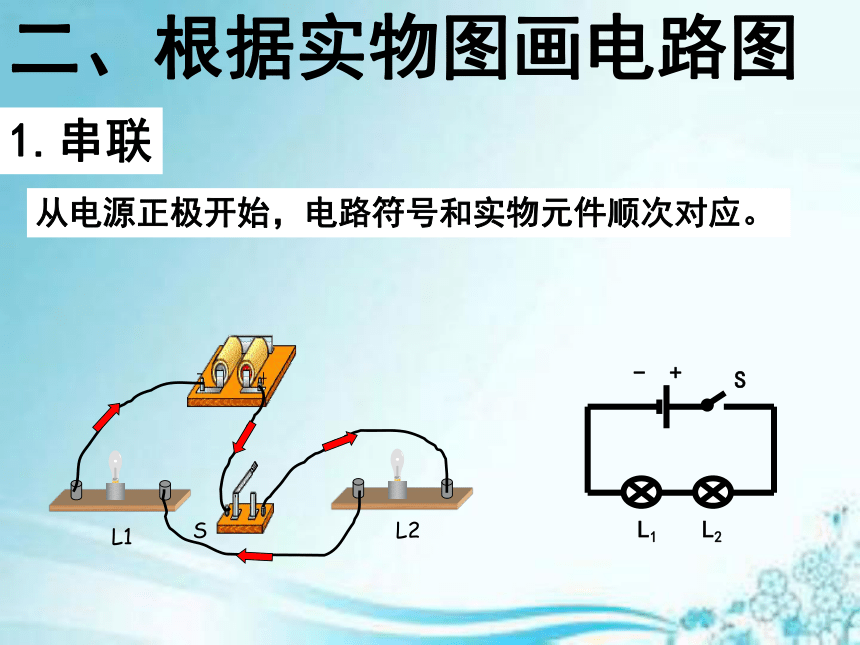

二、根据实物图画电路图
S
从电源正极开始，电路符号和实物元件顺次对应。
L1
L2
-
+
1.串联
S
L1
S1
L2
b
a
2.并联

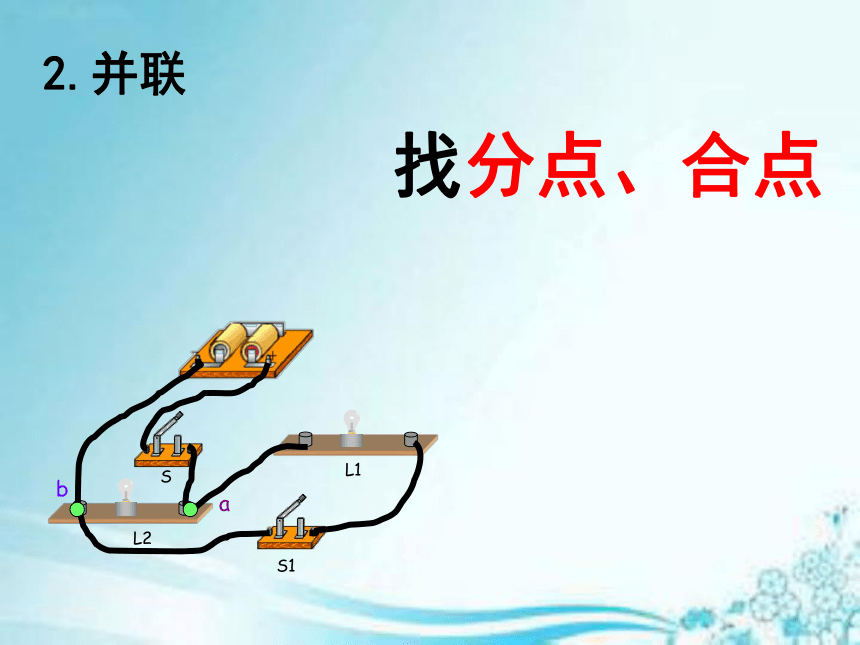

找分点、合点
干路
支路
L2
L1
S1
b
a
S
S
干路
S1
L1
b
a
L2
先干路后支路
S
L1
S1
L2
b
a
步骤一
分析实物图：找出
点；
哪些元件在干路上，哪些元件在支路上；
步骤二
采用“先
后
”法：
先画出干路及支路框架；然后画支路。
2.并联
干路
支路
分、合
画电路图“两步法”：
（1）找分、合点
（2）先干路后支路
S1
L1
S2
L2
S1
L1
L2
S2
b
a
b
a
L1
L2
S2
S
S1
a
b
找分点、合点
先干路后支路
小窍门
在根据实物图画电路图时，干路有两个开关或是一条支路有两开关的情况,一般都是错的！
图一
图二
比一比
注
意
(2)电路图中在分、合点处画点。
(1)不要出现断路；
小
结
连实物图“三步法”：
（1）先串
（2）找分、合点；
（3）后并
“先串后并”
画电路图“两步法”：
“先干路后支路”
（1）找分、合点
（2）先干路后支路
L1
L2
L3
S
S1
A
B
L1
L2
L3
S1
S
A
B
练习题
一、根据电路图连接实物
S1
S2
S1
S2
A
B
L1
L2
S
S
L1
L2
A
B
A
B
S1
S2
二、根据实物图画出电路图
4、根据图
电路图画出实物图．
L2
L1
补充内容.局部短路(用电器短路)
s
L1
L2
特点：
1.只有串联电路存在局部短路
2.被短路的用电器不工作
s
L1
L2
s1
拓展1：
（1）闭合S,断开S1
L1______，L2______
（2）闭合S、S1
L1______，L2______
亮
亮
不亮
亮
s
L1
L2
s1
s2
拓展2：
（1）闭合S,断开S1
S2
L1______，L2______
（2）闭合S、S1,断开
S2
L1______，L2______
（3）闭合S、S2,断开
S1
L1______，L2______
（4）同时闭合S、
S1、
S2,
会出现____________
L1、L2______
亮
亮
不亮
亮
亮
不亮
电源短路
不亮
例：只闭合开关S2，哪个灯泡发光？能否同时闭合开关S1、S2、S3，为什么？
L1
L2
1
2
3
4
5、图示中：
将1、4两点相连，灯L1、L2是______联
将1、2相连后，再将3、4相连灯L1、L2是______联
将2、3直接相连，则电路会________
将1、3相连灯L1_______亮。
串
并
短路
不会
巩固练习
1．如图所示的电路，开关S1和S2同时闭合后，电路中的电灯将
(
)
A．两灯都亮
B．两灯都短路
C．灯Ll亮，灯L2被短路
D．灯L2亮，灯L1被短路
D
2.如图，开关S闭合时,可能发生的现象是(
)
A.
L1发光、L2不发光
B.
L1被烧坏
C.
L2被烧坏
D.电池被烧坏
D
3.如图所示电路中，开关S闭合后，小灯泡L1、L2都能正常发光的是（
）
D
