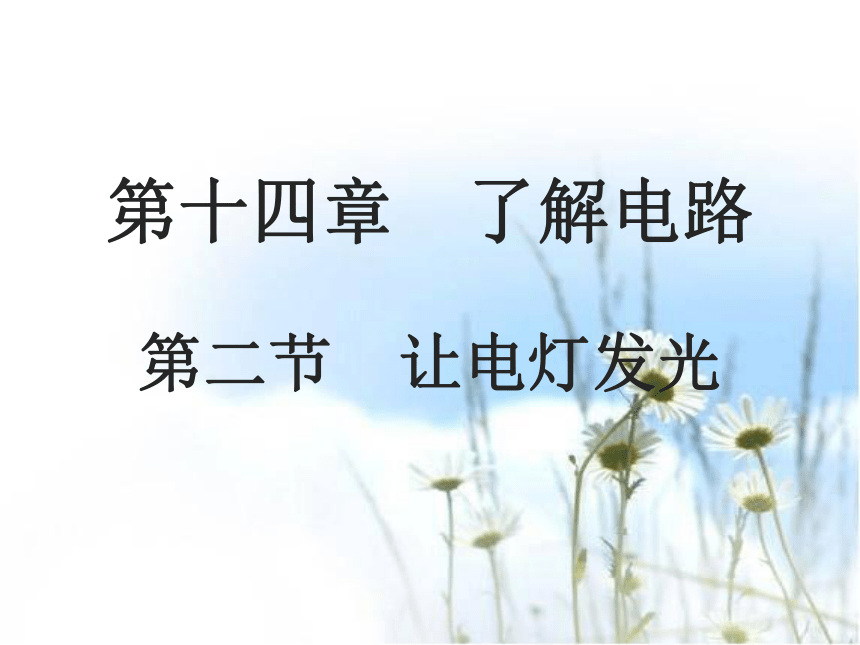

第十四章
了解电路
第二节
让电灯发光

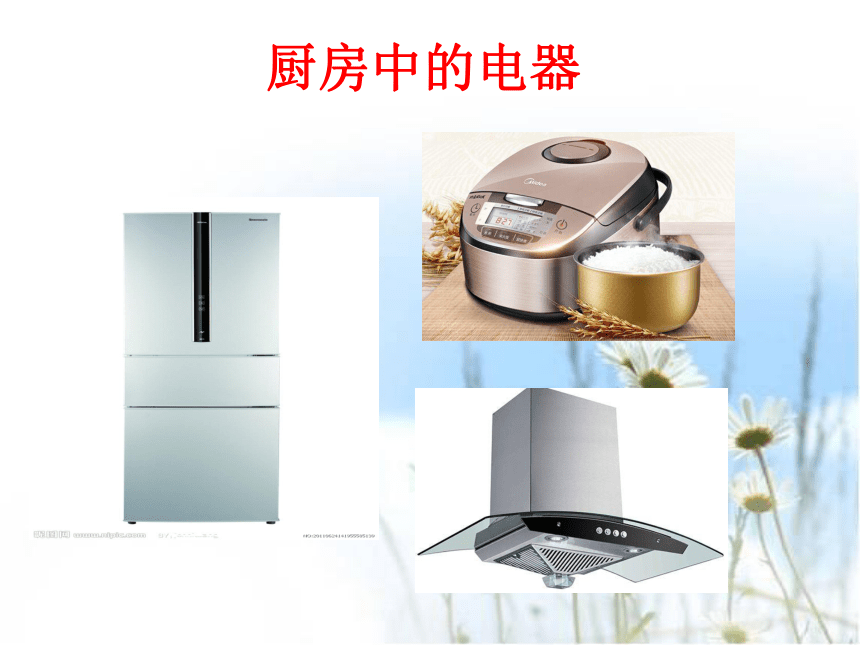

厨房中的电器
办公室里的好帮手
什么叫电路?

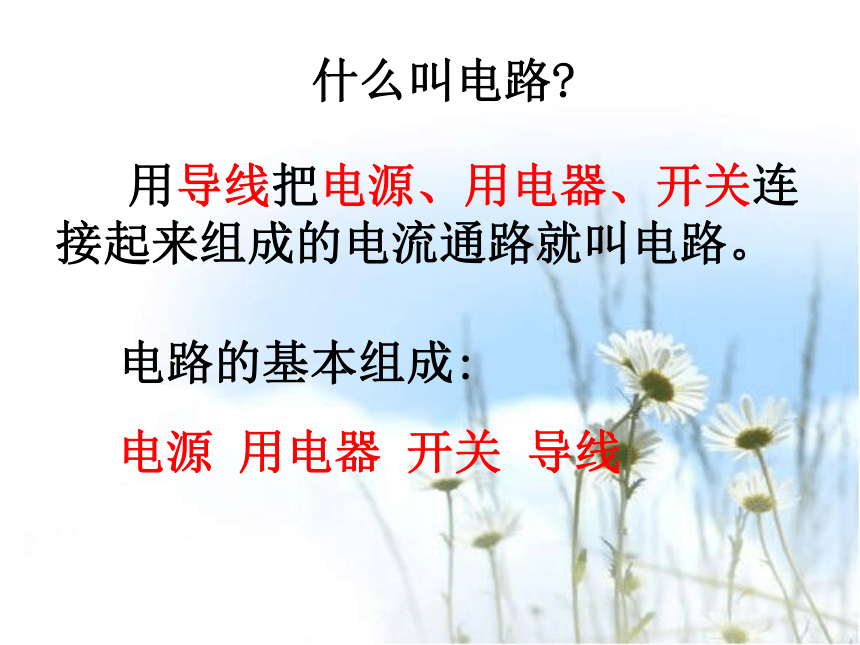

用导线把电源、用电器、开关连接起来组成的电流通路就叫电路。
电路的基本组成:
电源
用电器
开关
导线

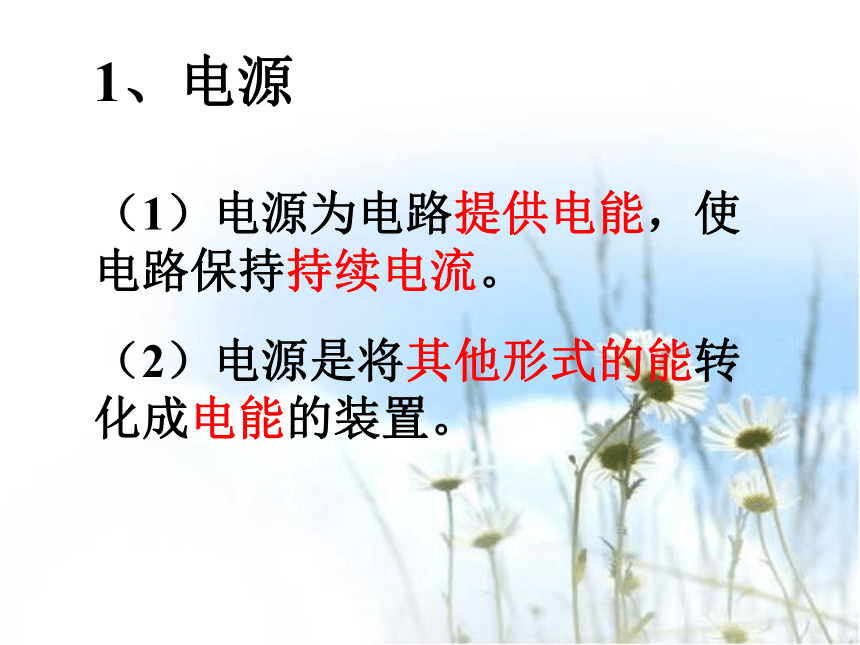

1、电源
（1）电源为电路提供电能，使电路保持持续电流。
（2）电源是将其他形式的能转化成电能的装置。

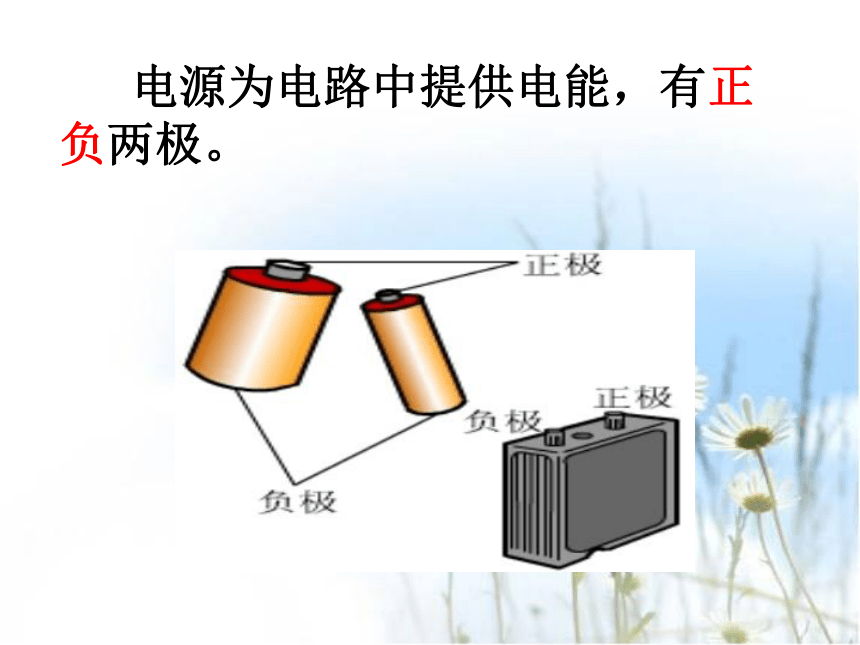

电源为电路中提供电能，有正负两极。

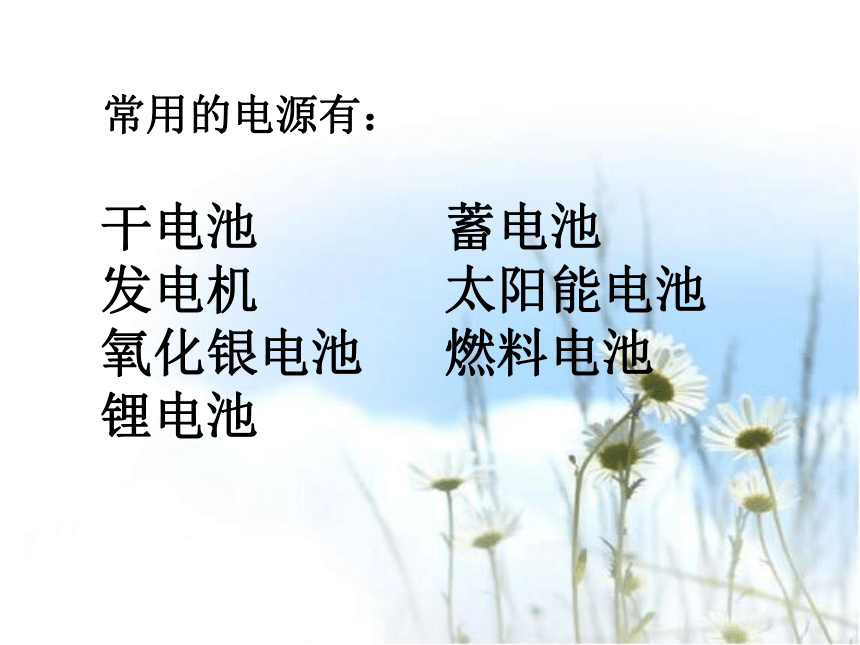

常用的电源有：
干电池
蓄电池
发电机
太阳能电池
氧化银电池
燃料电池
锂电池
电
源
蓄电池
干电池

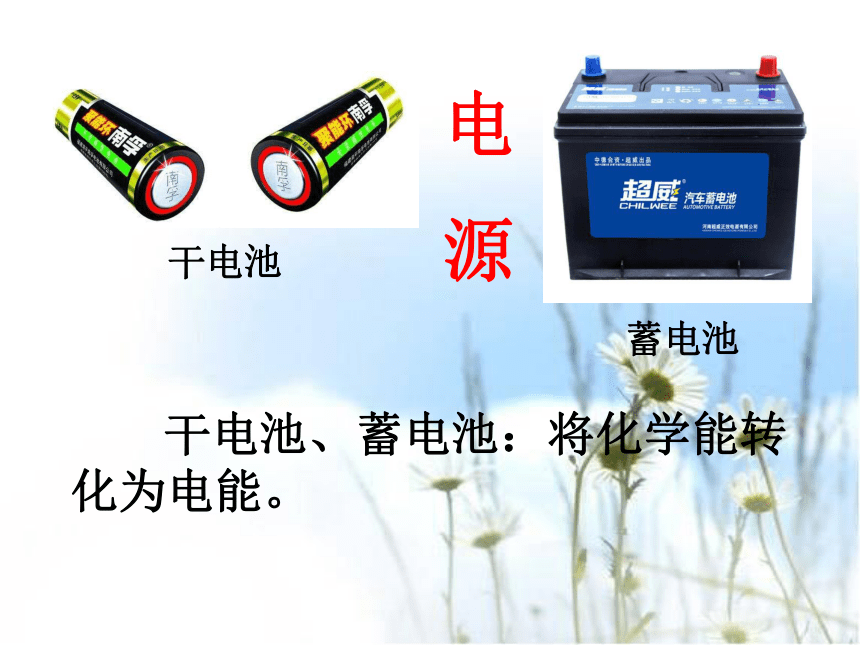

干电池、蓄电池：将化学能转化为电能。
电
源

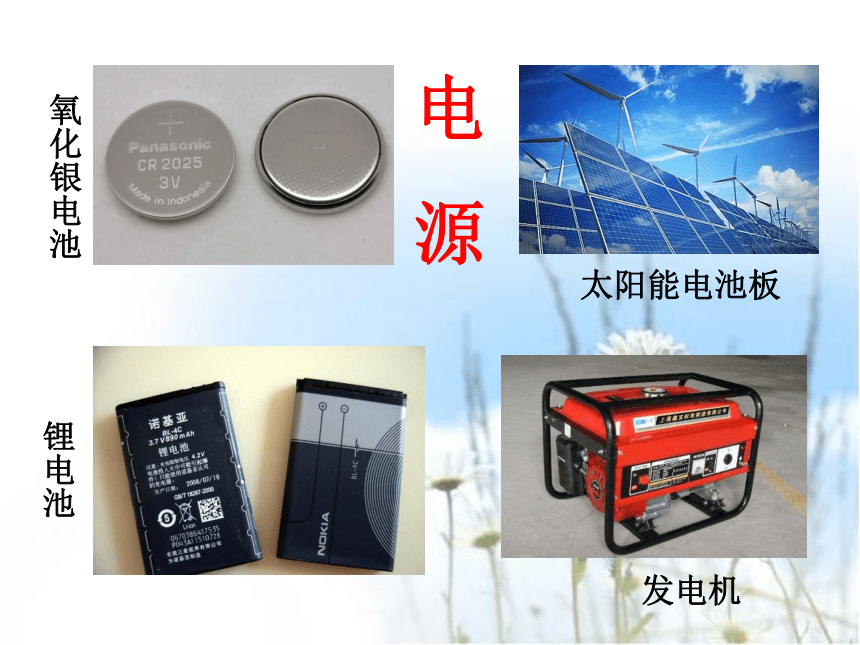

太阳能电池板
氧化银电池
锂电池
发电机

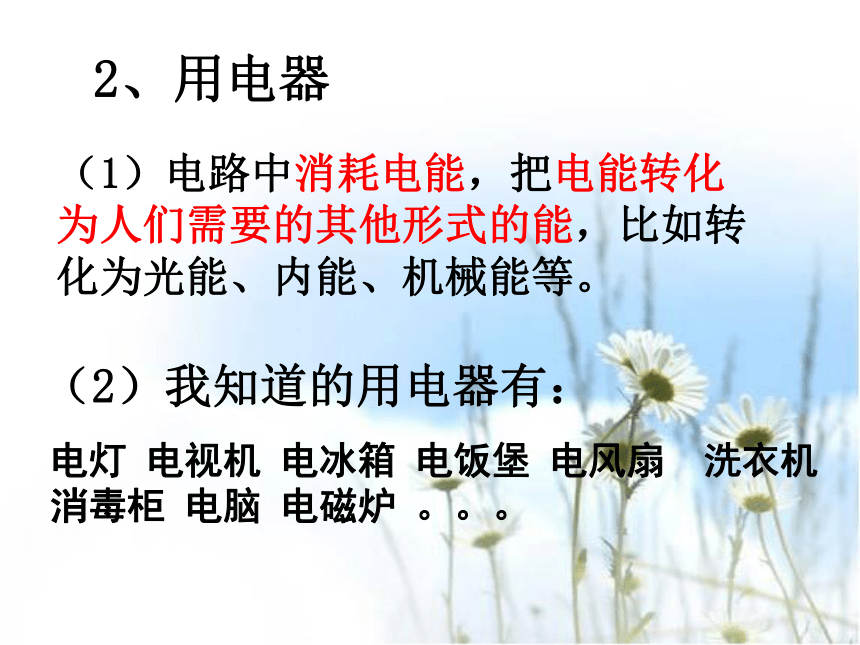

2、用电器
（1）电路中消耗电能，把电能转化为人们需要的其他形式的能，比如转化为光能、内能、机械能等。
（2）我知道的用电器有：
电灯
电视机
电冰箱
电饭堡
电风扇　洗衣机　消毒柜
电脑
电磁炉
。。。
电灯

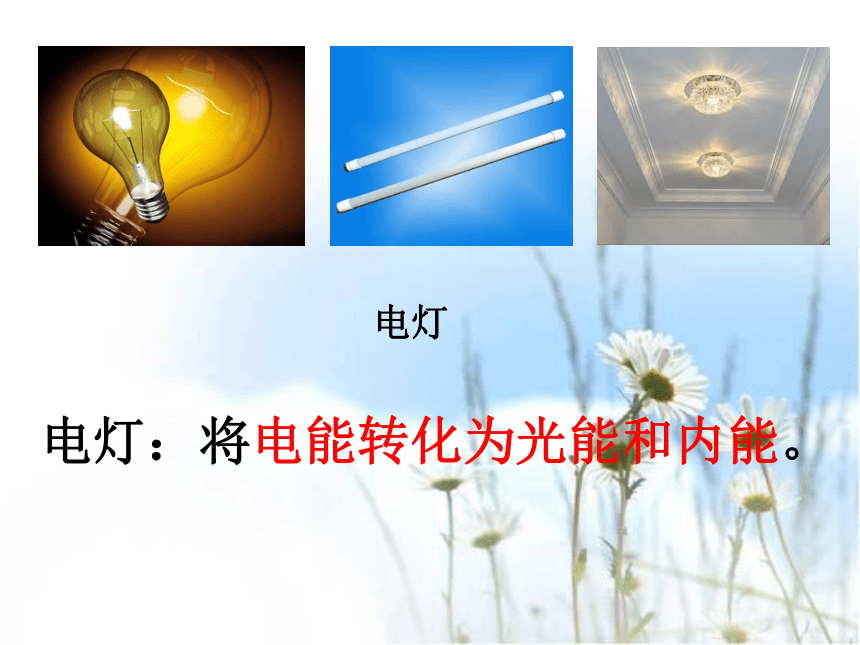

电灯：将电能转化为光能和内能。

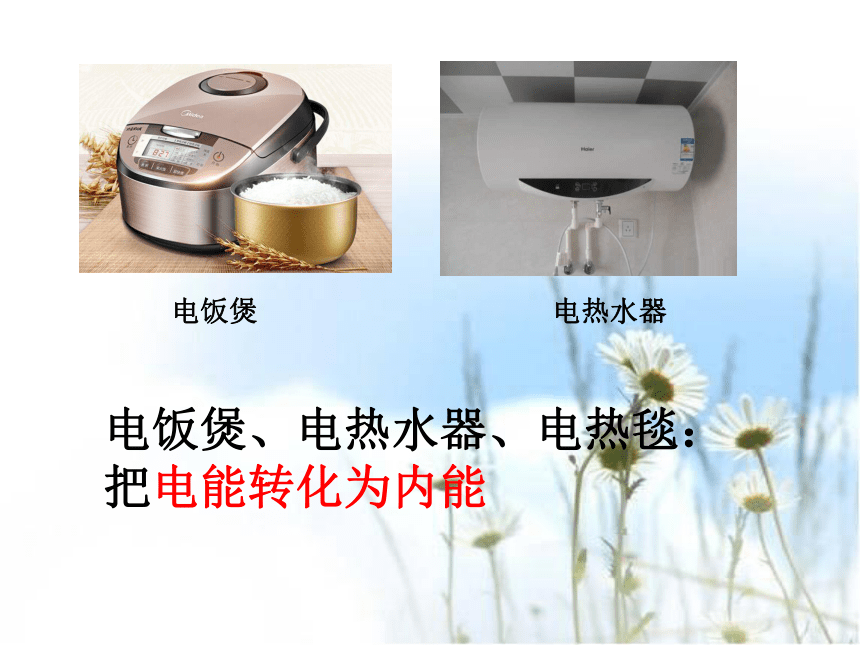

电饭煲、电热水器、电热毯：把电能转化为内能
电饭煲
电热水器
电风扇
洗衣机
电风扇、洗衣机：将电能转化为机械能。
电视机
电脑
微波炉
3、开关
（1）开关用来控制电路的通断。
（2）常见的开关有：
拉线开关
按纽开关
拨动开关
声控开关
闸刀开关
钮按开关
单刀单掷开关
拉线开关
闸刀开关
单刀双掷开关
拨动开关
遥控开关
触摸延时开关
4、导线
（1）导线把用电器连接起来，是电流通过的路径。
（2）我们知道的导线有：
铜芯导线
铝芯导线
1、电流的形成（类比水流）：
电荷的定向移动形成电流。
2、电流的方向：
物理学规定，正电荷定向移动的方向为电流的方向。电流与电子（负电荷）的定向移动方向相反。
电流
在电源的外部，电流方向是从电源的正极经过用电器流向负极。
电路图：用规定的元件符号画出表示电路连接情况的图。
电路图
常用的电路元件符号
（1）、整个电路图最好画的横平竖直，成方框状。
这样行吗？
怎样画电路图
（2）、用电器开关等元件不要画在拐角处，元件的布局要得当、美观均匀。
这样好看吗？
（3）、按顺序从正极依次画到负极，或从负极依次画到正极，连接到位，中间不能有断点。
动手画一画
画出电路图
画出电路图
通路
开路
短路
处处连通的电路
在某处断开的电路
不经过用电器而直接用导线连接两端的电路。
电路的三种状态
知
通路：处处连通，用电器能够工作的电路。
通路
开路（断路）：某处被断开，没有电流通过的电路。
开
路
短路：不经过用电器直接用导线连接两端的电路。
电源短路时会损坏电源，甚至引起火灾！
短路
电源短路和局部短路：
电路的状态
概念
图示
特点
电源短路
导线不经过用电器而直接将电源两极连接起来
用电器不工作，电路中有很大的电流，会损坏电源甚至烧坏导线的绝缘层，引起火灾
局部短路
（用电器电路）
当电路中有多个用电器时，把其中部分用电器两端直接用导线连接起来
　　　
被短路的部分用电器不能工作，其他用电器能够工作
