第十五章
探究电路
第一节
电阻和变阻器

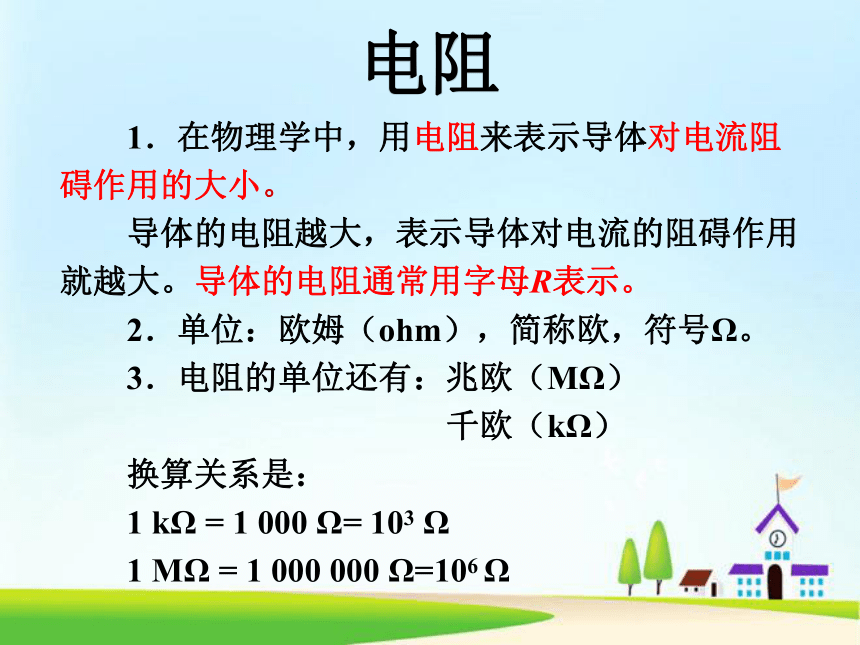

　　1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。
　　导体的电阻越大，表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。
　　2．单位：欧姆（ohm），简称欧，符号Ω。
　　3．电阻的单位还有：兆欧（MΩ）
　　　　　　　　　　　
千欧（kΩ）
　　换算关系是：
　　1
kΩ
=
1
000
Ω=
103
Ω
　　1
MΩ
=
1
000
000
Ω=106
Ω
电阻

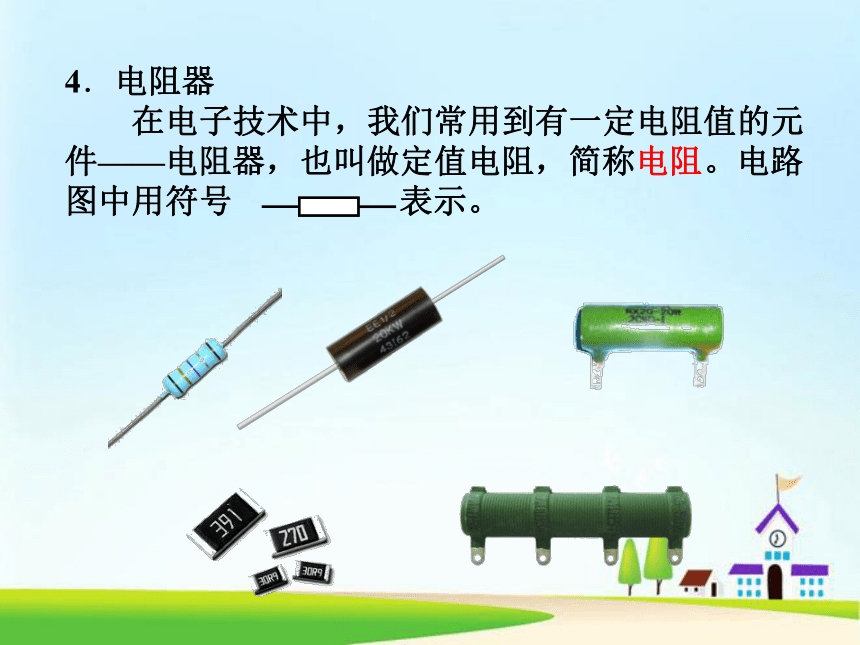

4．电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号
表示。

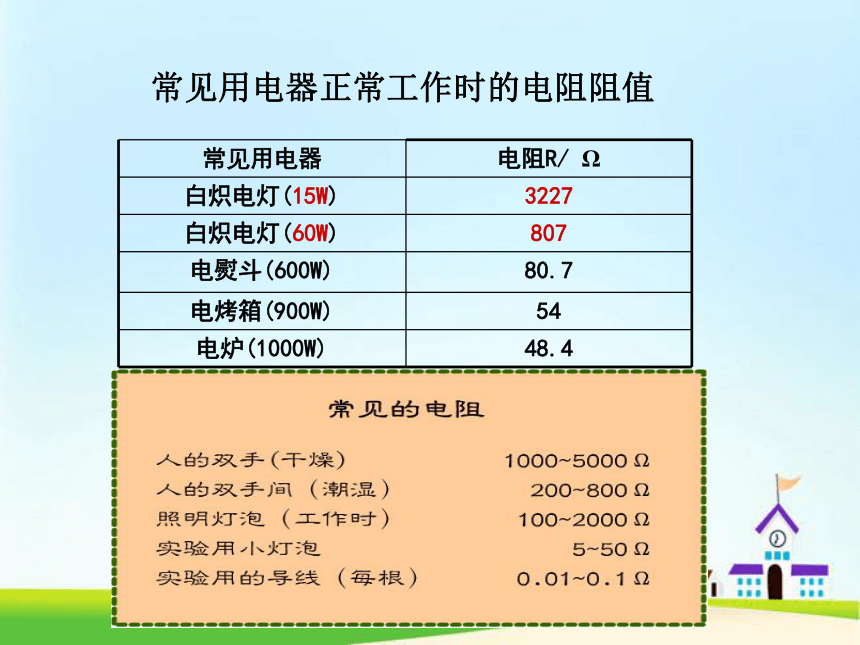

常见用电器
电阻R/
Ω
白炽电灯(15W)
3227
白炽电灯(60W)
807
电熨斗(600W)
80.7
电烤箱(900W)
54
电炉(1000W)
48.4
常见用电器正常工作时的电阻阻值

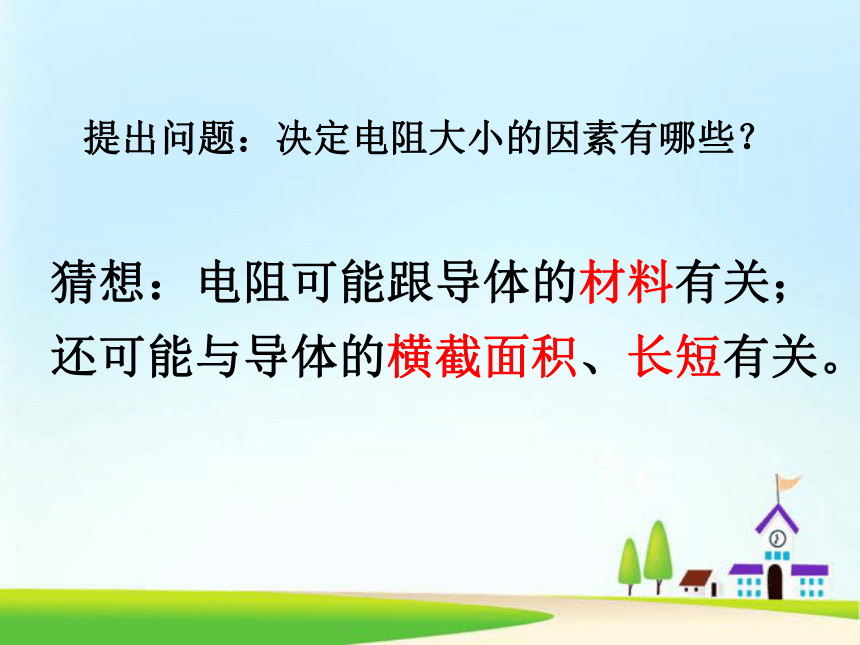

提出问题：决定电阻大小的因素有哪些？
猜想：电阻可能跟导体的材料有关；
还可能与导体的横截面积、长短有关。
利用控制变量法去研究每一个因素对电阻大小的影响。

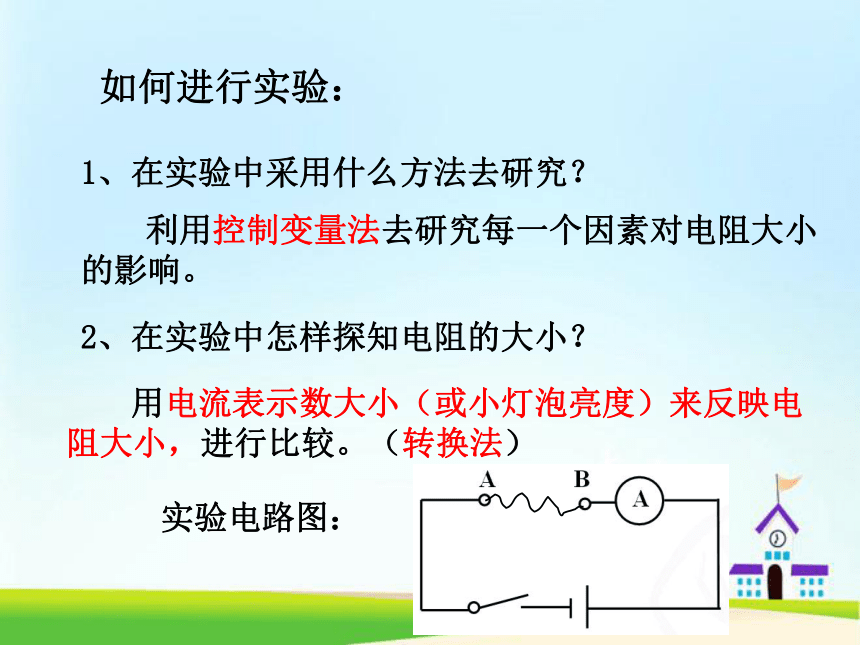

如何进行实验：
1、在实验中采用什么方法去研究？
2、在实验中怎样探知电阻的大小？
用电流表示数大小（或小灯泡亮度）来反映电阻大小，进行比较。（转换法）
实验电路图：

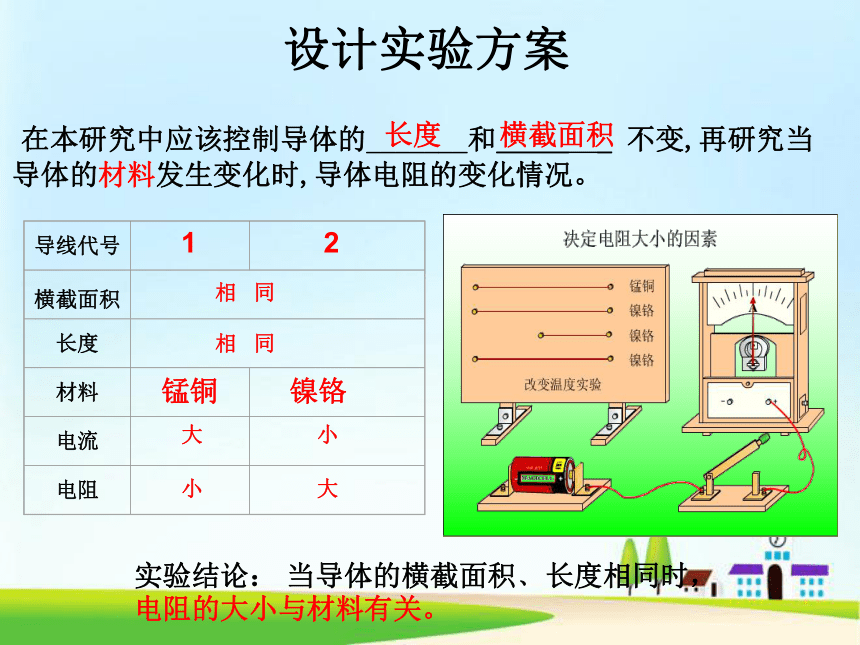

在本研究中应该控制导体的_______和_____
_
不变,再研究当导体的材料发生变化时,导体电阻的变化情况。
长度
横截面积
导线代号
横截面积
长度
材料
电流
?
?
电阻
?
?
1
2
镍铬
锰铜
相?
同
相?
同
小
小
大
实验结论：
当导体的横截面积﹑长度相同时，
电阻的大小与材料有关。
大
设计实验方案

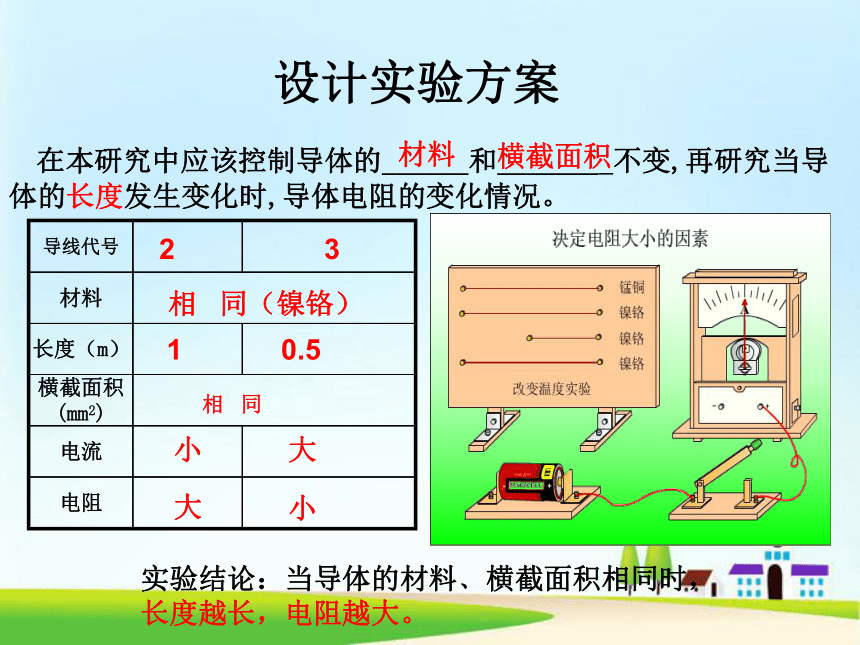

在本研究中应该控制导体的______和_______
不变,再研究当导体的长度发生变化时,导体电阻的变化情况。
材料
横截面积
导线代号
材料
长度（m）
横截面积(mm2)
电流
?
?
电阻
?
?
2
3
1
0.5
相?
同（镍铬）
相?
同
大
大
小
小
实验结论：当导体的材料﹑横截面积相同时，长度越长，电阻越大。
设计实验方案

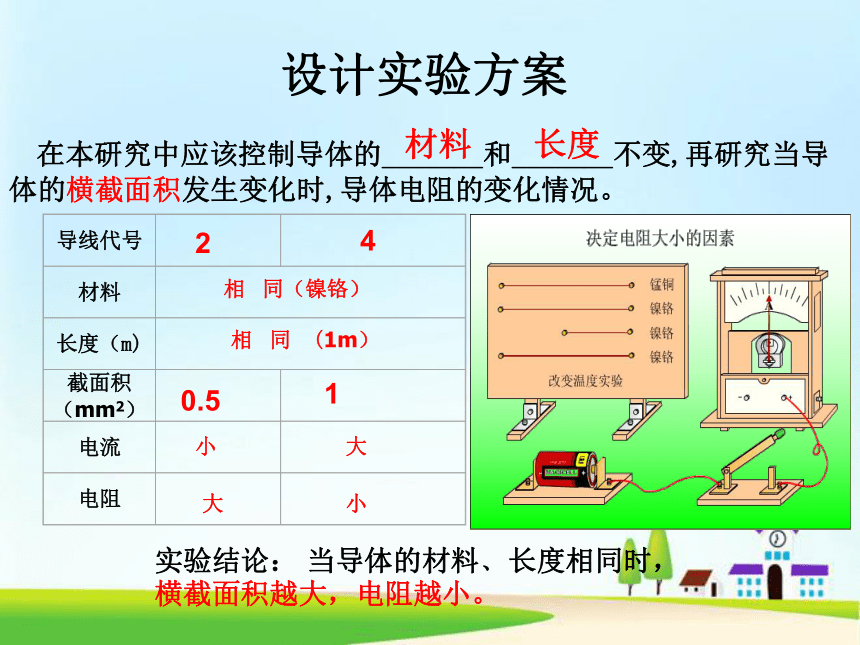

在本研究中应该控制导体的_______和_______不变,再研究当导体的横截面积发生变化时,导体电阻的变化情况。
材料
长度
导线代号
材料
长度（m)
截面积（mm2）
电流
?
?
电阻
?
?
2
4
0.5
1
相?
同（镍铬）
相?
同
(1m）
实验结论：
当导体的材料﹑长度相同时，横截面积越大，电阻越小。
小
小
大
大
设计实验方案
实验小结
导体电阻的大小与材料、长度和横截面积都有关；同种导体的长度越长、横截面积越小，其电阻值
。电阻还与导体的温度有关,大多数导体温度越高,电阻
。
所以，导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积和温度有关。注意：电阻与它两端的电压和流过的电流无关。
越大
越大
C

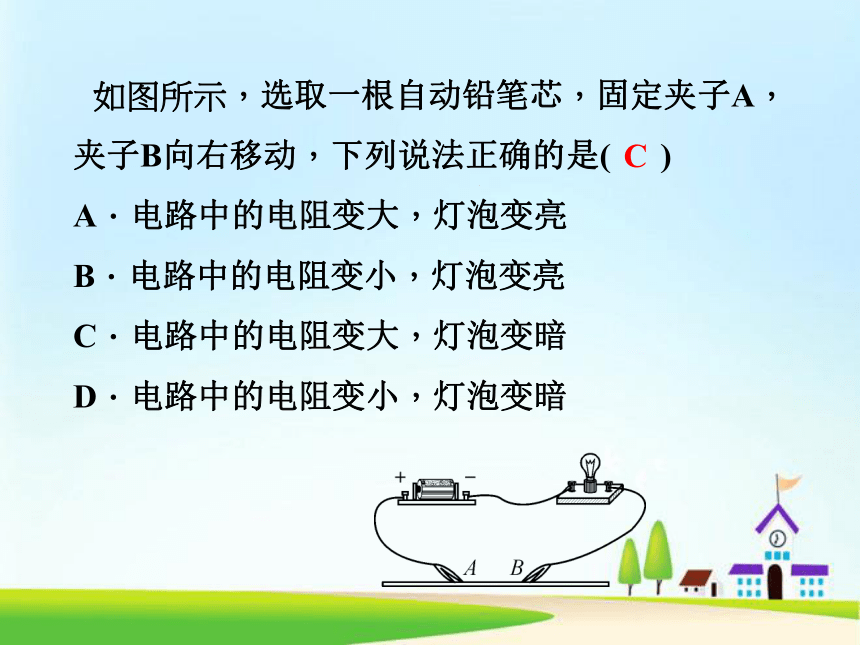

如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是(
)
A．电路中的电阻变大，灯泡变亮
B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗
D．电路中的电阻变小，灯泡变暗
C

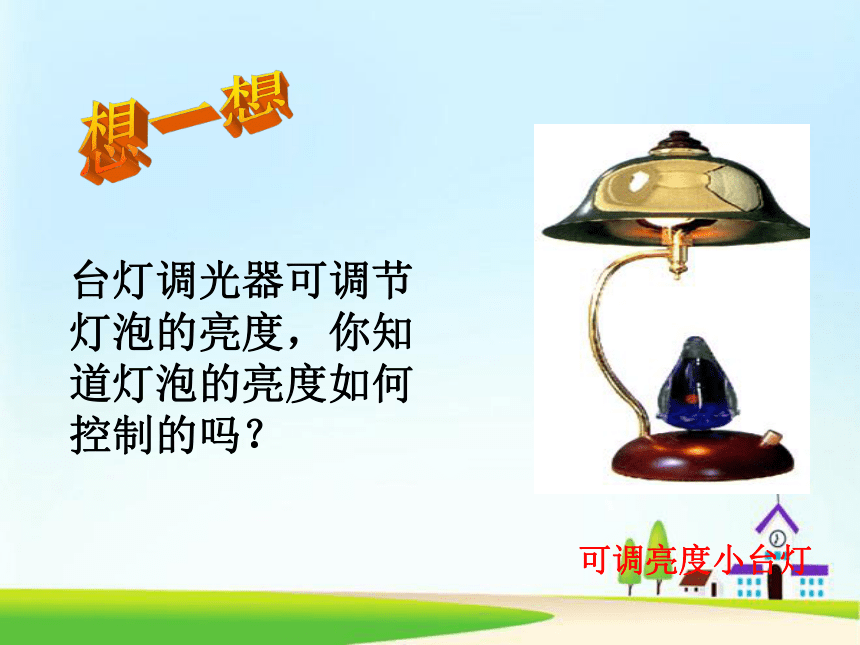

可调亮度小台灯
台灯调光器可调节灯泡的亮度，你知道灯泡的亮度如何控制的吗？
想一想
能够改变接入电路中电阻大小的元件叫做变阻器。
变阻器
下图是实验中常用的滑动变阻器、电阻箱：
滑动变阻器
构造：
表面涂有绝缘层的电阻丝
瓷管
金属滑片P
金属杆
支架
　（3）元件符号：
　（2）结构示意图：
　3．图示
（1）实物图：
2．工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。
铭牌“50Ω，10A”表示什么意思呢？
“50Ω”表示滑动变阻器的最大阻值是50Ω；
“10A”表示允许通过滑动变阻器的最大电流是10A
。
铭牌意义
滑动变阻器有哪些接法是可以改变电阻的？这些接法中有哪些规律？
A
B
C
D
A
B
C
D
变阻器的连接方法
连接A、C与连接A、D效果相同
A
B
C
D
A
B
C
D
变阻器的连接方法
连接B、C与连接B、D效果相同
A
B
C
D
变阻器的连接方法
连接A、C与连接B、C效果不同
A
B
C
D
A
B
C
D
变阻器的连接方法
连接A、D与连接B、D效果不同
A
B
C
D
A
B
C
D
A
B
C
D
同时连接上面两接线柱，相当于接入一根导线（电阻为0）。
同时连接下面两接线柱，相当于接入一个定值电阻（电阻最大）。
滑动变阻器在实际电路中的使用
思考：
1.连接电路时开关应怎样？
2.闭合开关前，滑动变阻器滑片应该放在什么位置？
闭合开关前，开关要断开；滑动变阻器滑片移到阻值最大处。
小结
②
闭合开关前应将滑动变阻器滑片移到阻值最大处（目的是保护电路）
③
接线方法：“一上一下”。
①
滑动变阻器与用电器串联接入电路。
说明
①
不能使滑动变阻器电阻变化的接法有2种，其中“同上”电阻为0，而“同下”电阻是大。
②
滑片越靠近下端的接线柱，接入电路的电阻越小。
如图所示，小林同学将滑动变阻器的A、C两接线柱接入电路中，则滑动变阻器接入电路中的有效电阻是(　　)
A．AP段
B．CD段
C．AB段
D．BP段
A
当将滑动变阻器的滑片P向右移动时，下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大(
)
串
b
aP
变大
变亮
如图所示，滑动变阻器连入电路时，要____联，在闭合开关前，滑片P应处于____(选填“a”或“b”)端，变阻器的电阻线____(选填“aP”或“Pb”)部分接入电路中，当滑片P向左移动时，电流表的示数将_______，灯泡的亮度将_______。
串
b
aP
变大
变亮
C
在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，应选择下列哪种接法(
)
A．M接A，N接B
B．M接C，N接D
C．M接A，N接D
D．M接C，N接B
电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图2所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（　　）
A．连接A、C
B．连接B、C
C．连接A、B
D．以上都不正确
电阻箱
如图为电阻箱的面板,如何读出电阻箱接入电路的电阻值?此时电阻箱所示的电阻的阻值为多少欧?
参考答案:将各旋钮对应的指示点乘以面板上标记的示数,将它们相加,就是电阻箱接入电路中的电阻值,则此时电阻值为(0×1000+1×100+2×10+2×1)Ω=122Ω。
相同点：都能改变连入电路的电阻值；
不同点：滑动变阻器能够逐渐地改变连入电路中的电阻，但不能准确读出连入电路的电阻值；
电阻箱能准确读出接入电路的阻值，但不能连续改变阻值。
电阻箱与滑动变阻器的异同点：
调光台灯
调速器
变阻器的应用
电位器
1、读出下列电阻箱示数。
4705Ω
