人教版物理
第十五章
第4节
电流的测量

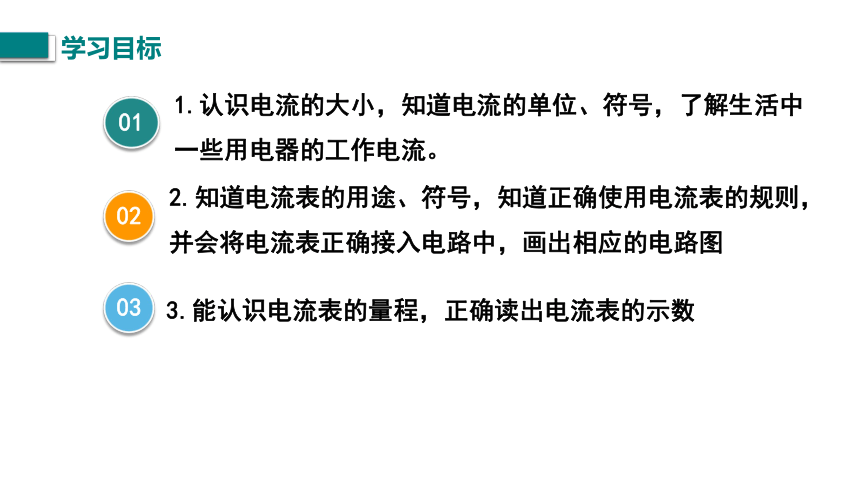

学习目标
2.知道电流表的用途、符号，知道正确使用电流表的规则，并会将电流表正确接入电路中，画出相应的电路图
02
1.认识电流的大小，知道电流的单位、符号，了解生活中一些用电器的工作电流。
01
03
3.能认识电流表的量程，正确读出电流表的示数
动手做做
实验
　　我们知道，小灯泡发光是因为有电流持续流过小灯泡。同一个小灯泡接在不同的电路中，明、暗不同，这是因为流过小灯泡的电流的强弱不同。
S
一、电流的强弱
　　大家注意过没有，空调的电源线和台灯的电源线有什么不同呢,你知道为什么吗？
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA）
1
mA=10-3
A
　　微安（mA）
1
mA
=10-6
A

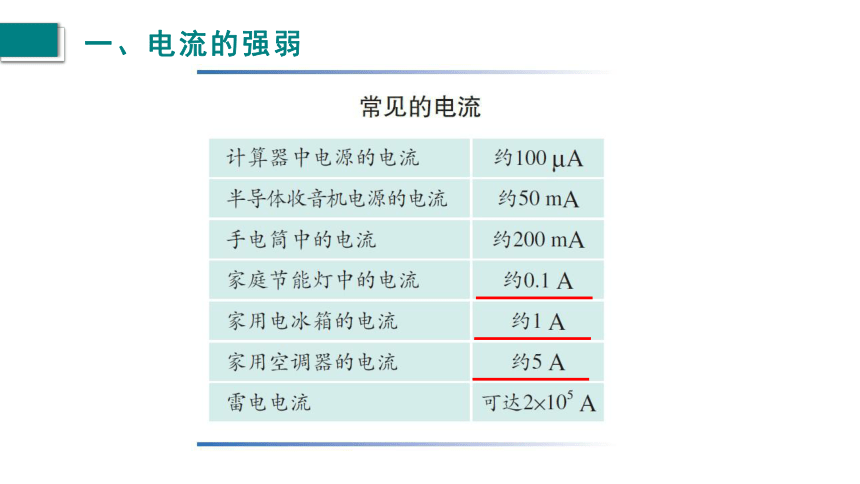

一、电流的强弱
电流
　　1．电流（
I
）：表示电流强弱的物理量。
一、电流的强弱

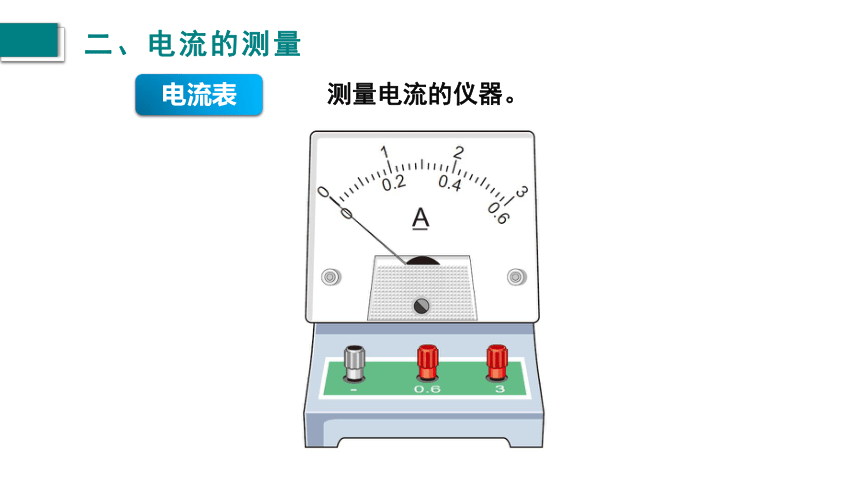

二、电流的测量
电流表
　　测量电流的仪器。
二、电流的测量
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6
A
量程为0～3
A
A
+
－
　　电流表的电路符号

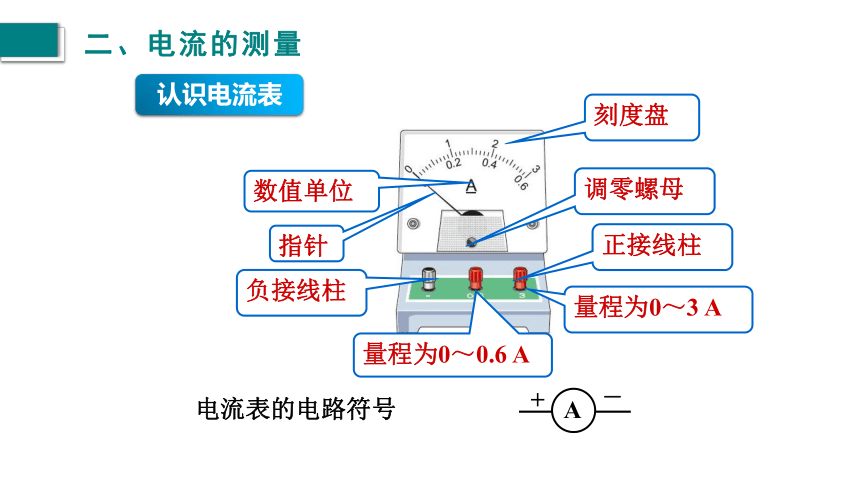

认识电流表
二、电流的测量

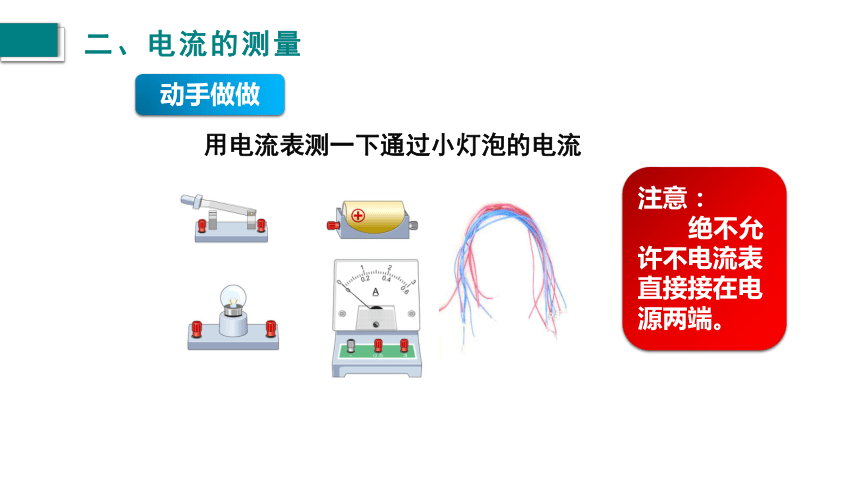

动手做做
注意：
绝不允许不电流表直接接在电源两端。
　　用电流表测一下通过小灯泡的电流
　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！
二、电流的测量
电流表的连接
判定串并联时，电流表可以看成一根导线
　　以下电路中，电流表连接方法正确的是（
）
A
A
A
A
B
A
A
C
D
课堂巩固
　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。
0~0.6
A
0~3
A
0.02
A
0.1
A
量程
分度值
二、电流的测量
电流表的读数
　　请读出下列电流表的示数。
0.58
A
1.4
A
课堂巩固
练习使用电流表测量电路中的电流
　　（1）画出实验电路图；
　　（2）按电路图连接实验器材；
　　（3）进行实验。
　　实验1
二、电流的测量
提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
S
L
A
S
L
A
实验2
　　改变电流表在电路中的位置，比较电流表两次示数。
　　想一想，两次电流表的示数相同说明什么？
二、电流的测量
　　1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5
A），并画出电路图。
L2
L1
S
L2
L1
A
课堂巩固
　　2．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
课堂巩固
　　3．开关控制
，电流表A1
测
的电流，电流表A2
测
的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
课堂巩固
　　在并联电路中，拆掉其中任意一个小灯泡，剩下的小灯泡还会发光吗？
二、连接串联电路和并联电路
实验2
　　在并联电路中，用电器之间互不影响。
L1
L2
S
课堂小结
电流的测量
电流的强弱
电流的测量
　　1．电流（
I
）：表示电流强弱的物理量。
2．单位：安培，简称安，符号是A。
　　常用单位：毫安（mA）
1
mA=10-3
A
微安（mA）
1
mA
=10-6
A
电路中的电流可以用电流表测量
A
+
－
　　电流表的电路符号
测谁串谁；红进黑出；
选对量程；禁连电源。
