15.2电流和电路课时训练 2021-2022学年人教版九年级物理（含答案）

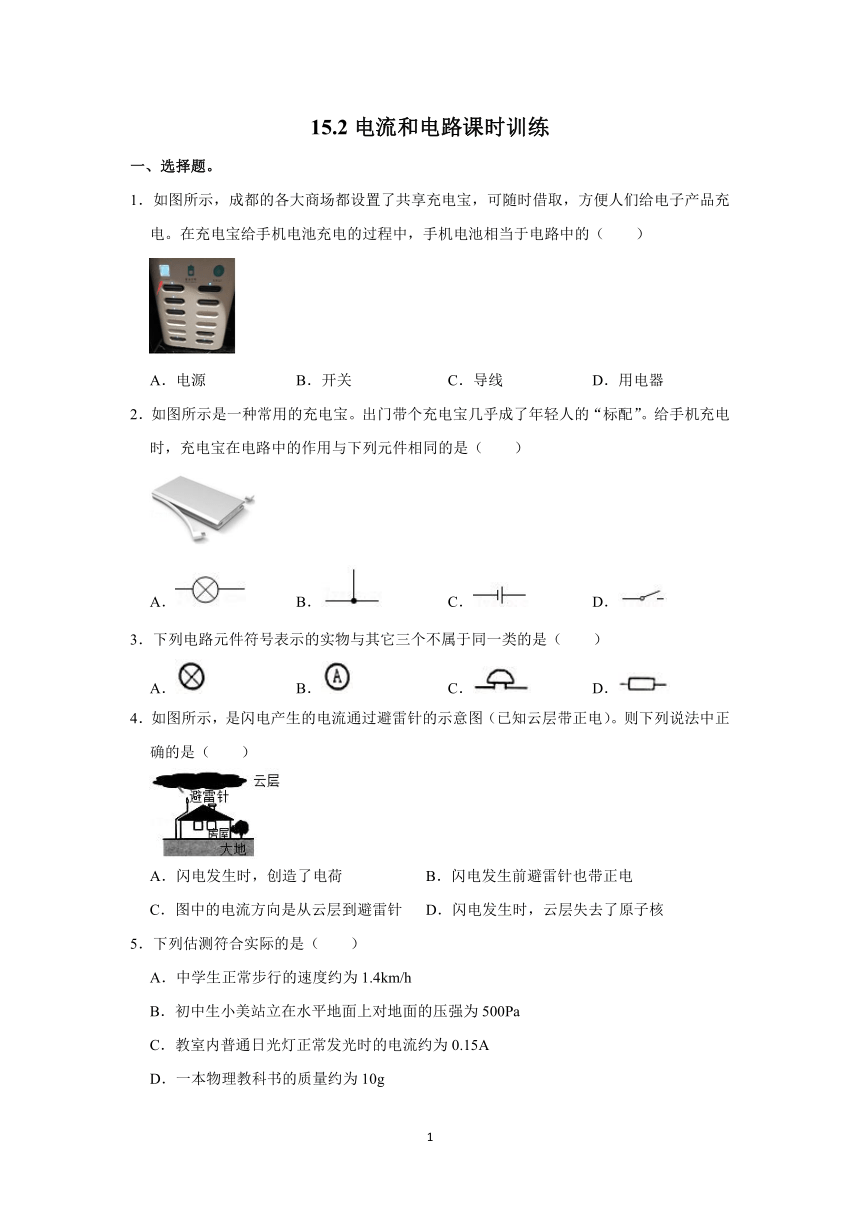

15.2电流和电路课时训练
一、选择题。
1．如图所示，成都的各大商场都设置了共享充电宝，可随时借取，方便人们给电子产品充电。在充电宝给手机电池充电的过程中，手机电池相当于电路中的（　　）
A．电源
B．开关
C．导线
D．用电器
2．如图所示是一种常用的充电宝。出门带个充电宝几乎成了年轻人的“标配”。给手机充电时，充电宝在电路中的作用与下列元件相同的是（　　）
A．
B．
C．
D．
3．下列电路元件符号表示的实物与其它三个不属于同一类的是（　　）
A．
B．
C．
D．
4．如图所示，是闪电产生的电流通过避雷针的示意图（已知云层带正电）。则下列说法中正确的是（　　）
A．闪电发生时，创造了电荷
B．闪电发生前避雷针也带正电
C．图中的电流方向是从云层到避雷针
D．闪电发生时，云层失去了原子核
5．下列估测符合实际的是（　　）
A．中学生正常步行的速度约为1.4km/h
B．初中生小美站立在水平地面上对地面的压强为500Pa
C．教室内普通日光灯正常发光时的电流约为0.15A
D．一本物理教科书的质量约为10g

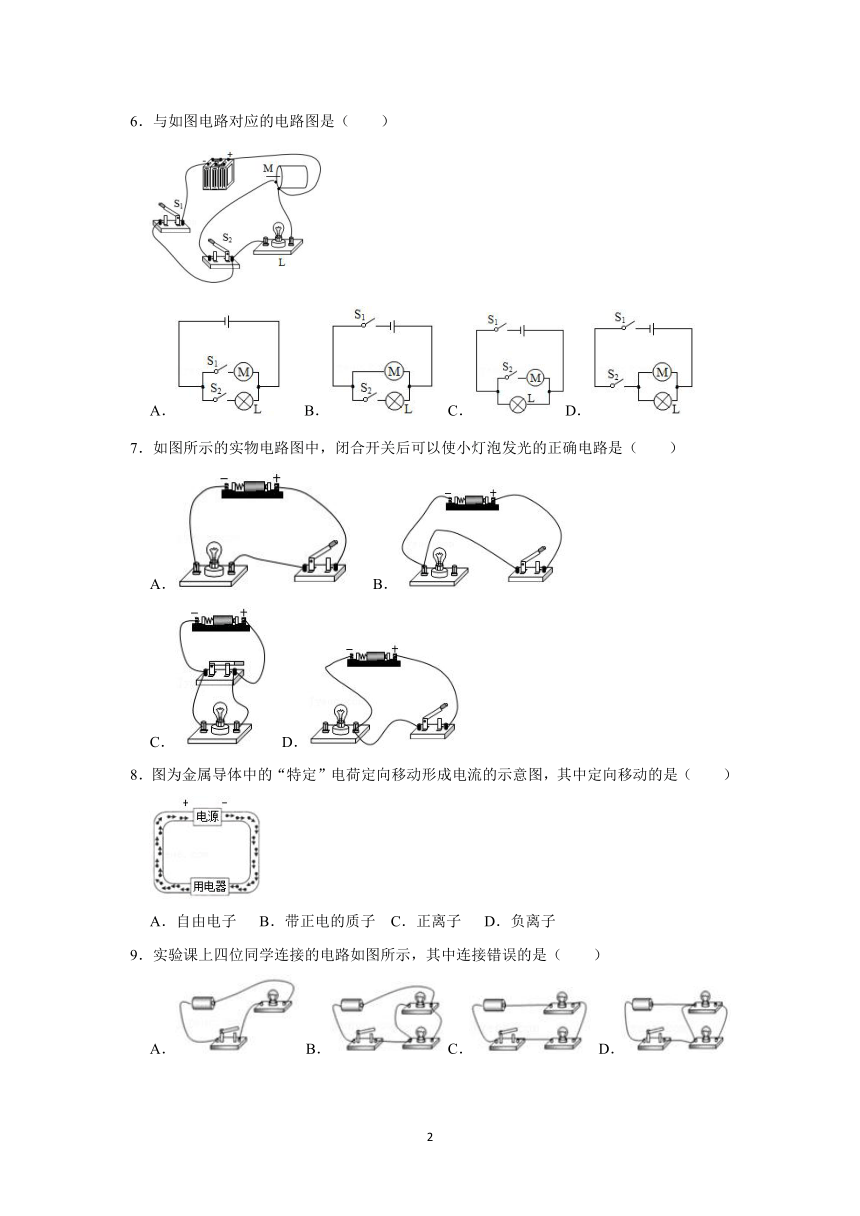

6．与如图电路对应的电路图是（　　）
A．
B．
C．D．
7．如图所示的实物电路图中，闭合开关后可以使小灯泡发光的正确电路是（　　）
A．
B．
C．
D．
8．图为金属导体中的“特定”电荷定向移动形成电流的示意图，其中定向移动的是（　　）
A．自由电子
B．带正电的质子
C．正离子
D．负离子
9．实验课上四位同学连接的电路如图所示，其中连接错误的是（　　）
A．
B．
C．
D．

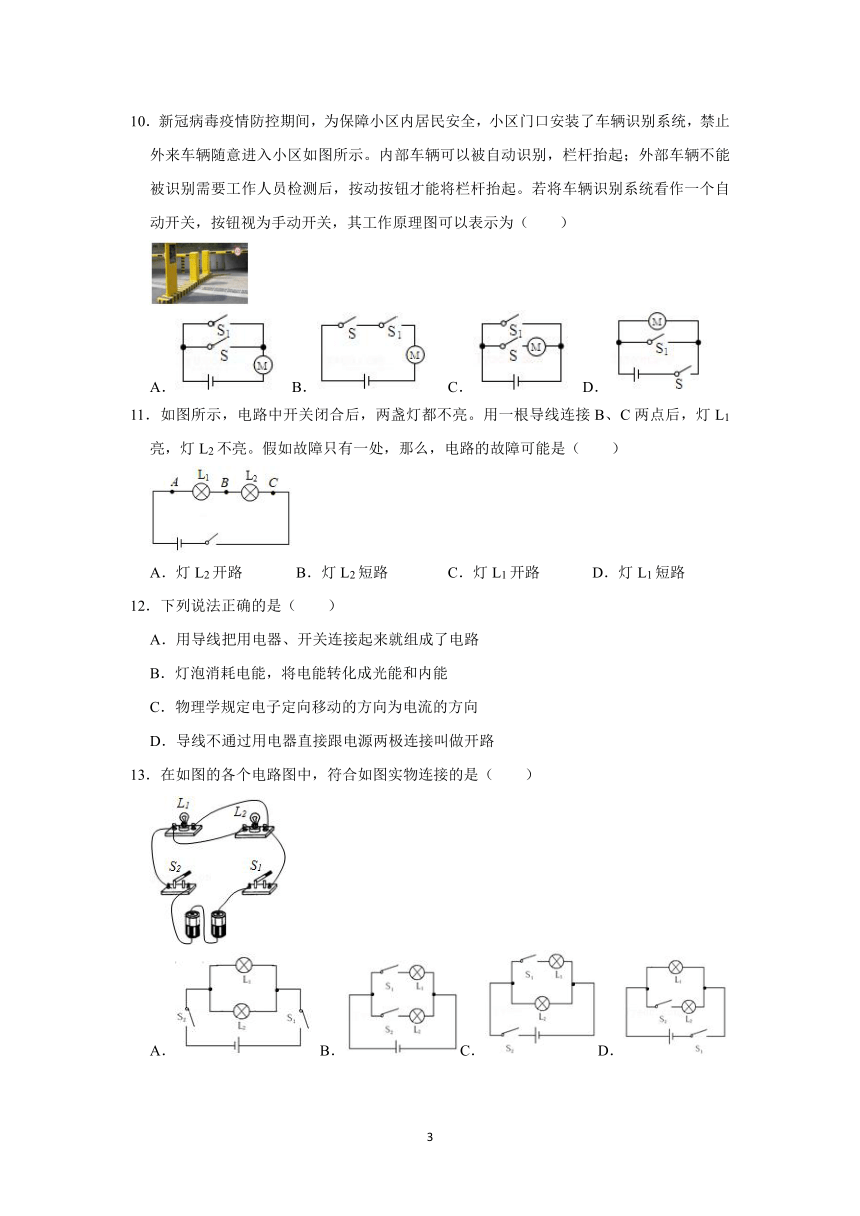

10．新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，禁止外来车辆随意进入小区如图所示。内部车辆可以被自动识别，栏杆抬起；外部车辆不能被识别需要工作人员检测后，按动按钮才能将栏杆抬起。若将车辆识别系统看作一个自动开关，按钮视为手动开关，其工作原理图可以表示为（　　）
A．
B．
C．
D．
11．如图所示，电路中开关闭合后，两盏灯都不亮。用一根导线连接B、C两点后，灯L1亮，灯L2不亮。假如故障只有一处，那么，电路的故障可能是（　　）
A．灯L2开路
B．灯L2短路
C．灯L1开路
D．灯L1短路
12．下列说法正确的是（　　）
A．用导线把用电器、开关连接起来就组成了电路
B．灯泡消耗电能，将电能转化成光能和内能
C．物理学规定电子定向移动的方向为电流的方向
D．导线不通过用电器直接跟电源两极连接叫做开路
13．在如图的各个电路图中，符合如图实物连接的是（　　）
A．
B．C．D．
二、填空题。

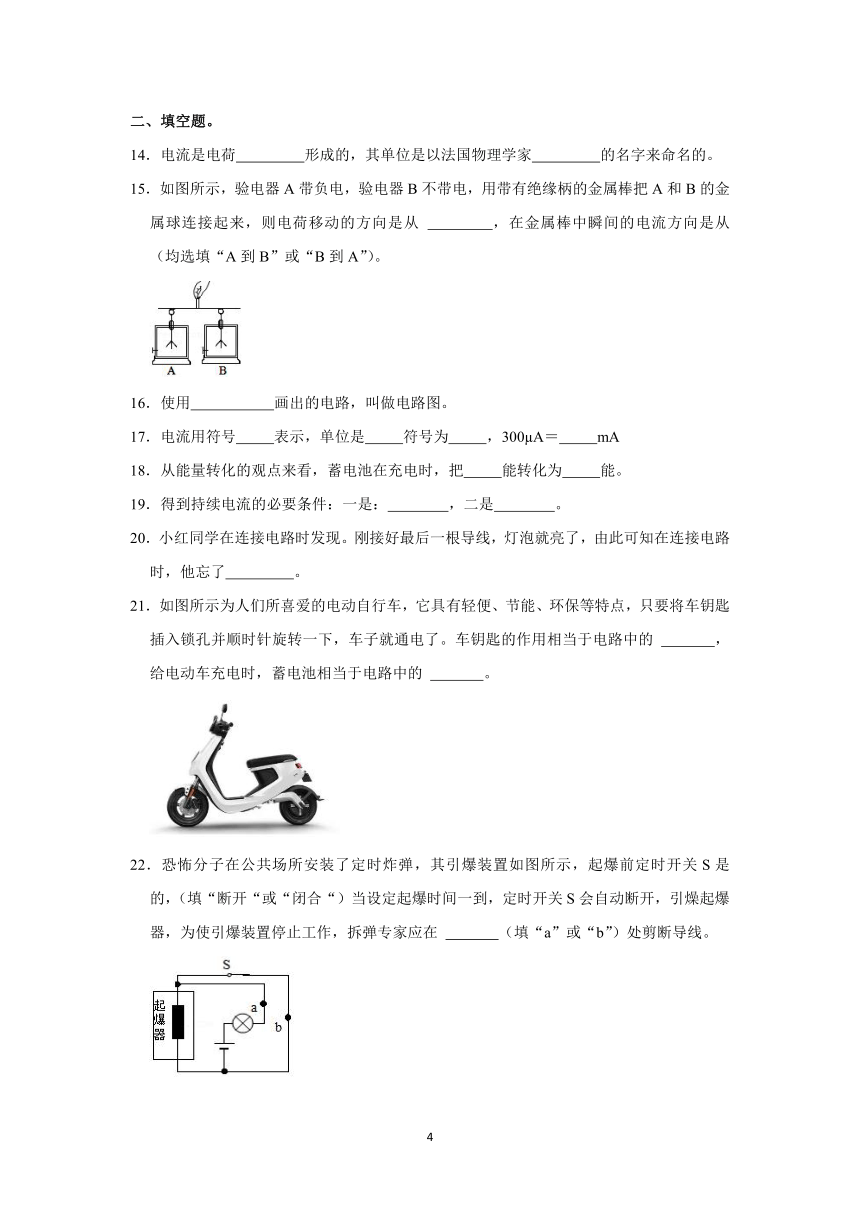

14．电流是电荷　
　形成的，其单位是以法国物理学家　
　的名字来命名的。
15．如图所示，验电器A带负电，验电器B不带电，用带有绝缘柄的金属棒把A和B的金属球连接起来，则电荷移动的方向是从
　
　，在金属棒中瞬间的电流方向是从
　
　（均选填“A到B”或“B到A”）。
16．使用　
　画出的电路，叫做电路图。
17．电流用符号　
　表示，单位是　
　符号为　
　，300?A＝　
　mA
18．从能量转化的观点来看，蓄电池在充电时，把　
　能转化为　
　能。
19．得到持续电流的必要条件：一是：　
　，二是　
　。
20．小红同学在连接电路时发现。刚接好最后一根导线，灯泡就亮了，由此可知在连接电路时，他忘了　
　。
21．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的
　
　，给电动车充电时，蓄电池相当于电路中的
　
　。
22．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是
　
　的，（填“断开“或“闭合“）当设定起爆时间一到，定时开关S会自动断开，引燥起爆器，为使引爆装置停止工作，拆弹专家应在
　
　（填“a”或“b”）处剪断导线。
23．已知甲验电器带正电，乙验电器不带电，当用带绝缘柄的金属杆将甲、乙验电器的金属球连接起来的瞬间，电荷的定向移动方向是　
　，瞬时电流方向为　
　。（填“甲到乙”或“乙到甲”）
三、作图题。
24．根据电路图连接实物图。
25．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。
26．请根据图甲所示电路在虚线框内画出相应的电路图。
27．用笔画线代替导线，按照电路图连接实物图。
28．请画出下面实物电路对应的电路图。
29．画出下面实物图的电路图。
30．按要求连接实物图，并画出电路图：图甲要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。
15.2电流和电路课时训练参考答案
一、选择题。
1．D；
2．C；
3．B；
4．C；
5．C；
6．C；
7．A；
8．A；
9D；
10．A；
11．A；
12．B；
13．A；
二、填空题。
14．定向移动；安培；
15．A到B；B到A；
16．电路图形符号；
17．I；安培；A；0.3；
18．电；化学；
19．有电源；电路是通路；
20．断开开关；
21．开关；用电器；
22．闭合；a；
23．乙到甲；甲到乙；
三、作图题。
24．
25．
26．27．
28．29．
30．
