4.2平面镜成像课堂检测 2021-2022学年沪科版物理八年级上册（含答案）

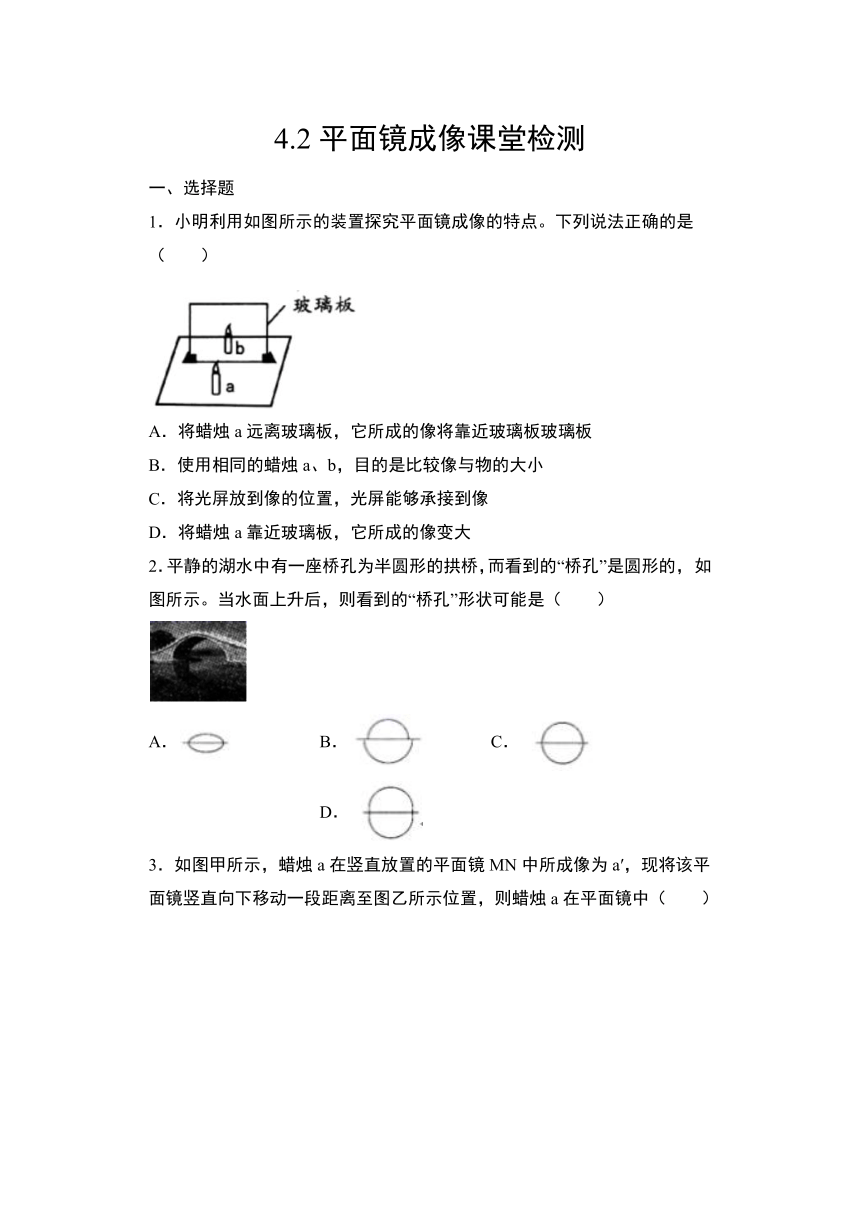

4.2平面镜成像课堂检测
一、选择题
1．小明利用如图所示的装置探究平面镜成像的特点。下列说法正确的是（　　）
A．将蜡烛a远离玻璃板，它所成的像将靠近玻璃板玻璃板
B．使用相同的蜡烛a、b，目的是比较像与物的大小
C．将光屏放到像的位置，光屏能够承接到像
D．将蜡烛a靠近玻璃板，它所成的像变大
2．平静的湖水中有一座桥孔为半圆形的拱桥，而看到的“桥孔”是圆形的，
如图所示。当水面上升后，则看到的“桥孔”形状可能是（　　）
A．
B．
C．
D．

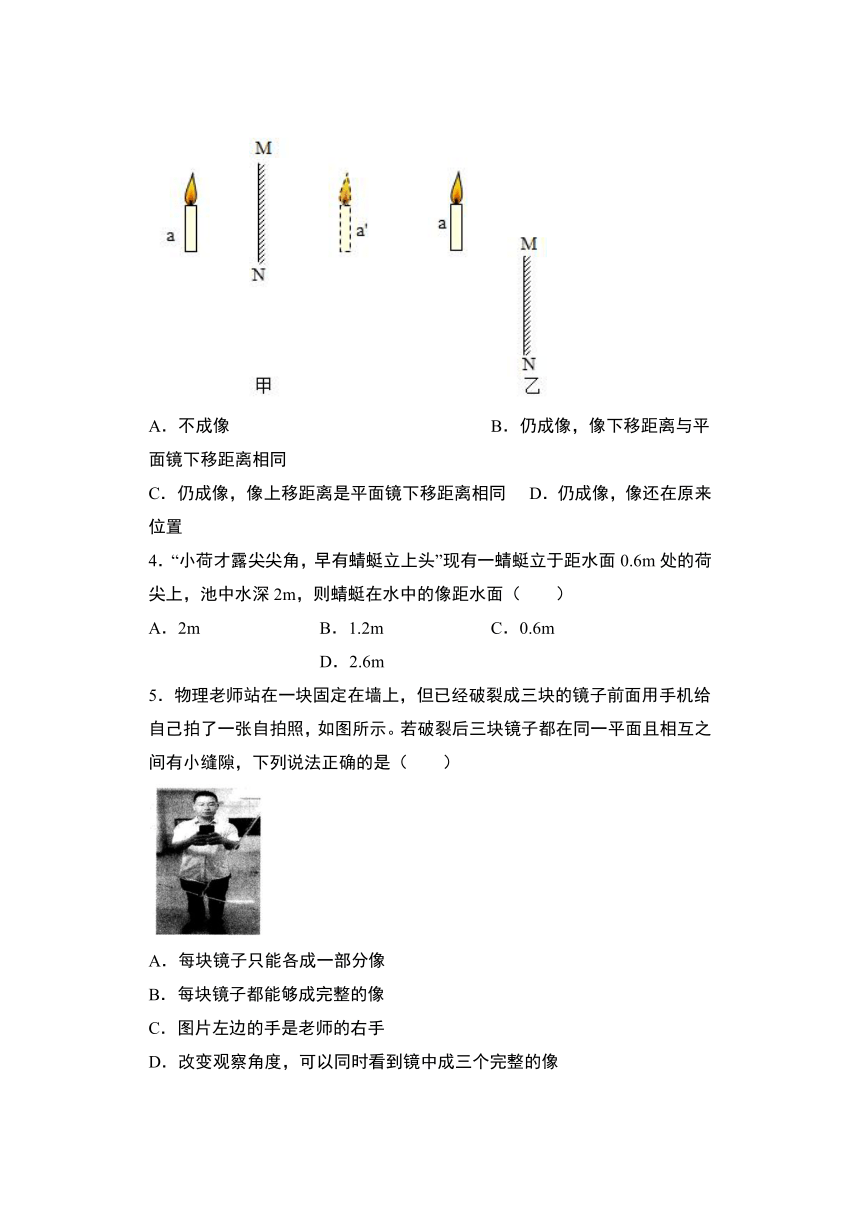

3．如图甲所示，蜡烛a在竖直放置的平面镜MN中所成像为a′，现将该平面镜竖直向下移动一段距离至图乙所示位置，则蜡烛a在平面镜中（　　）
A．不成像
B．仍成像，像下移距离与平面镜下移距离相同
C．仍成像，像上移距离是平面镜下移距离相同
D．仍成像，像还在原来位置
4．“小荷才露尖尖角，早有蜻蜓立上头”现有一蜻蜓立于距水面0.6m处的荷尖上，池中水深2m，则蜻蜓在水中的像距水面（　　）
A．2m
B．1.2m
C．0.6m
D．2.6m
5．物理老师站在一块固定在墙上，但已经破裂成三块的镜子前面用手机给自己拍了一张自拍照，如图所示。若破裂后三块镜子都在同一平面且相互之间有小缝隙，下列说法正确的是（　　）
A．每块镜子只能各成一部分像
B．每块镜子都能够成完整的像
C．图片左边的手是老师的右手
D．改变观察角度，可以同时看到镜中成三个完整的像

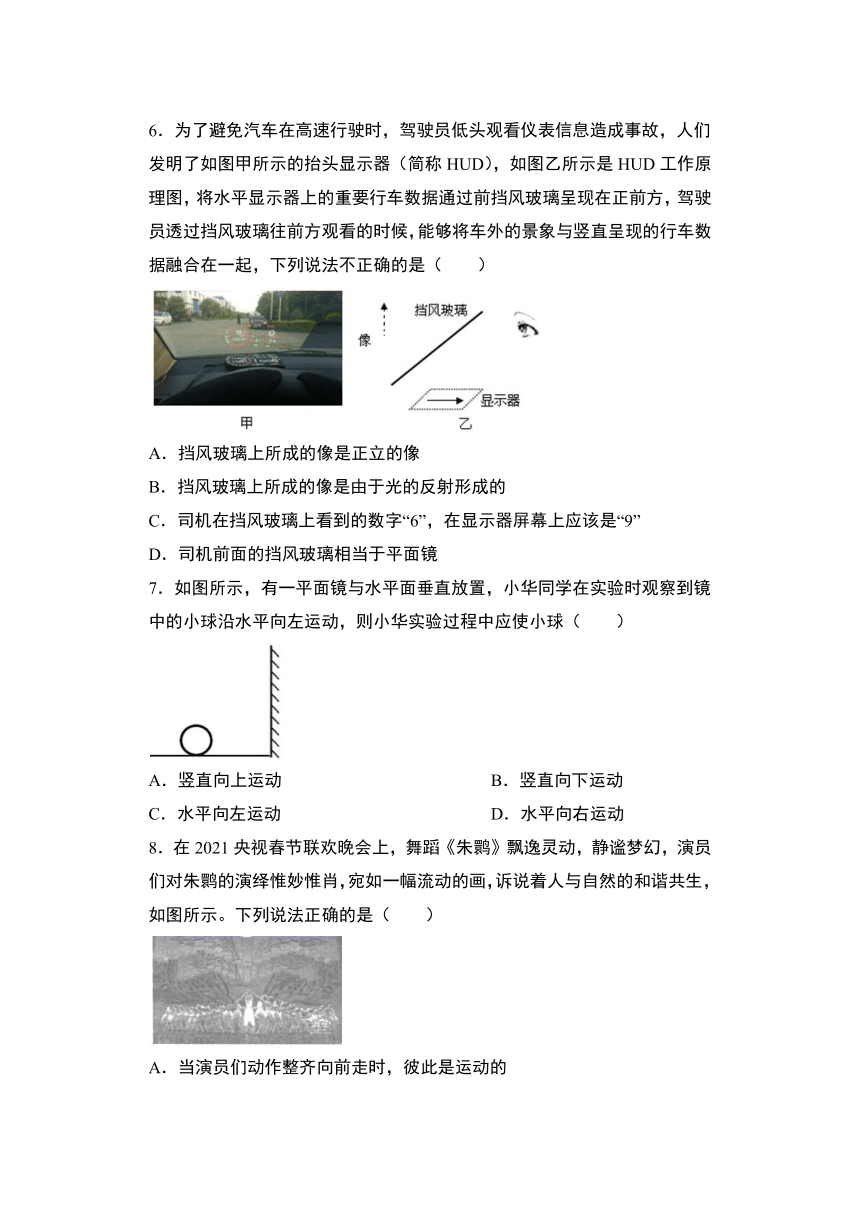

6．为了避免汽车在高速行驶时，驾驶员低头观看仪表信息造成事故，人们发明了如图甲所示的抬头显示器（简称HUD），如图乙所示是HUD工作原理图，将水平显示器上的重要行车数据通过前挡风玻璃呈现在正前方，驾驶员透过挡风玻璃往前方观看的时候，能够将车外的景象与竖直呈现的行车数据融合在一起，下列说法不正确的是（　　）
A．挡风玻璃上所成的像是正立的像
B．挡风玻璃上所成的像是由于光的反射形成的
C．司机在挡风玻璃上看到的数字“6”，在显示器屏幕上应该是“9”
D．司机前面的挡风玻璃相当于平面镜
7．如图所示，有一平面镜与水平面垂直放置，小华同学在实验时观察到镜中的小球沿水平向左运动，则小华实验过程中应使小球（　　）
A．竖直向上运动
B．竖直向下运动
C．水平向左运动
D．水平向右运动

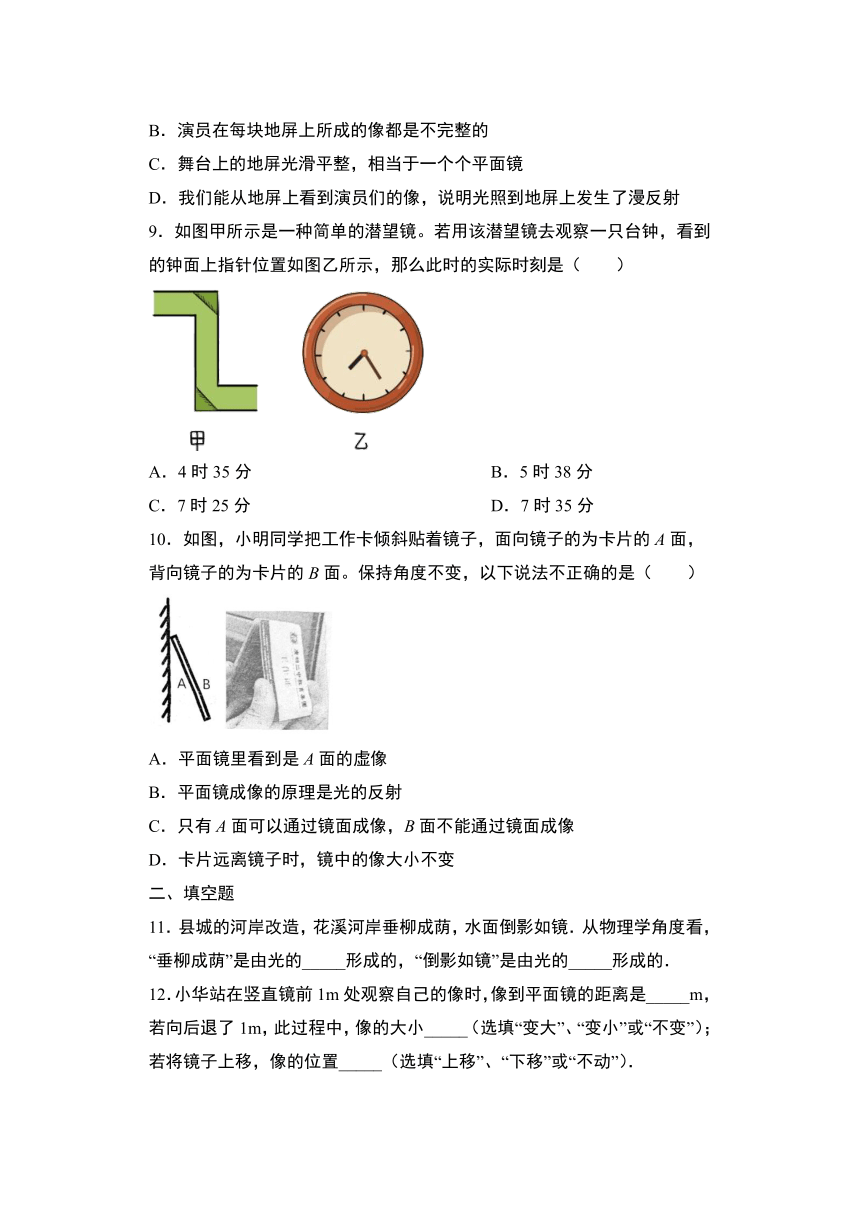

8．在2021央视春节联欢晚会上，舞蹈《朱鹮》飘逸灵动，静谧梦幻，演员们对朱鹮的演绎惟妙惟肖，宛如一幅流动的画，诉说着人与自然的和谐共生，如图所示。下列说法正确的是（　　）
A．当演员们动作整齐向前走时，彼此是运动的
B．演员在每块地屏上所成的像都是不完整的
C．舞台上的地屏光滑平整，相当于一个个平面镜
D．我们能从地屏上看到演员们的像，说明光照到地屏上发生了漫反射
9．如图甲所示是一种简单的潜望镜。若用该潜望镜去观察一只台钟，看到的钟面上指针位置如图乙所示，那么此时的实际时刻是（　　）
A．4时35分
B．5时38分
C．7时25分
D．7时35分
10．如图，小明同学把工作卡倾斜贴着镜子，面向镜子的为卡片的A面，背向镜子的为卡片的B面。保持角度不变，以下说法不正确的是（　　）
A．平面镜里看到是A面的虚像
B．平面镜成像的原理是光的反射
C．只有A面可以通过镜面成像，B面不能通过镜面成像
D．卡片远离镜子时，镜中的像大小不变
二、填空题
11．县城的河岸改造，花溪河岸垂柳成荫，水面倒影如镜．从物理学角度看，“垂柳成荫”是由光的_____形成的，“倒影如镜”是由光的_____形成的．
12．小华站在竖直镜前1m处观察自己的像时，像到平面镜的距离是_____m，若向后退了1m，此过程中，像的大小_____（选填“变大”、“变小”或“不变”）；若将镜子上移，像的位置_____（选填“上移”、“下移”或“不动”）．
13．如图，面镜在各行各业中都有广泛的应用，利用____（凸/凹）面镜制成的太阳灶可以用来会聚太阳光烧水；而牙医利用口腔窥镜，可以看到牙齿在镜中所成____像（填“实”或“虚”）。
14．如图甲所示，在探究“平面镜成像的特点”实验中，在玻璃板后放一支与蜡烛完全相同的未点燃的蜡烛，其目的是找到______所在的“位置”．图乙是实验记录的平面镜成像时像、物、平面镜“位置关系”，可以证明线段与直线是______关系．
15．检测视力的时候，要求被测者与视力表的距离为5m。如图所示，现把视力表放在被测者头部的后上方，让被测者识别对面镜子里视力表的________（选填“实”或“虚”）像；为满足检测要求，被测者应距离平面镜_____m。
16．一平面镜直立挂在墙面上，某人身高1.60米，以1米/秒的速度匀速向平面镜靠近，则他看到镜中的像以______米/秒的速度向他本人靠近。若某一时刻他距镜面5米，则经过2秒钟以后，他距他的像______米。
17．小美同学站在竖直放置的平面镜前2m处，她看到的镜子里的自己是______（选填“左”或“右”）图，她的像到镜面的距离为______m，她以1.5m/s的速度向平面镜靠近，则像相对于人的速度为______m/s，像的大小______。（“变大”、“变小”或“不变”）
18．如图所示，小芳身高，站在竖直放置的平面镜前处，她在镜中的像的高度是___________m，像到镜面的距离是___________m。若芳芳以的速度远离镜面，后，像离芳芳的距离是___________m，她的像的大小___________。（选填“变大”、“变小”或“不变”）
19．如图所示，水平桌面上斜放着一个平面镜M，桌面上的小球按图示方向滚动。要使小球在平面镜中所成的像沿竖直方向下落，则镜面与桌面间的夹角α应为
______。
20．车内有一块竖直放置的玻璃板，如图1所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像。图2是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表。
（1）在图2中画出此时刻树在玻璃板中的像。（______）
（2）车前进过程，树在玻璃板中像的大小______（选择“变大”、“不变”、“变小”）。与乘客的距离_____（选择“变大”、“不变”、“变小”）；该乘客以玻璃板内树的像为参照物，觉得车________（选择“向前运动”、“向后运动”、“静止”）。
三、解答题
21．根据平面镜成像特点，请在图中作出物体AB在平面镜中成的像A'
B'。
22．如图所示
A'O'是AO在平面镜中的像，根据平面镜成像特点画出平面镜及其位置
23．早晨，旭日东升，阳光照耀在平静的江面上，在江里出现一个清晰的太阳的像，形成江天一色的美妙景观（如图甲所示）。利用平面镜成像的特点，在图乙中画出摄影师看到太阳在江水中的像的光路图。
24．小红利用如图甲所示装置“探究平面镜成像特点”。在水平桌面上铺一张白纸，
将一块玻璃板竖立在白纸上，把蜡烛
A
点燃放在玻璃板前面，
把另一个相同的蜡烛
B，
竖立在
玻璃板后面移动，直到从不同角度透过玻璃板看，
它跟前面蜡烛
A
的像都完全重合。改变蜡烛
A
的位置，
重复上述步骤，再做两次实验，并把三次实验中蜡烛
A
和
B
的位置记录在白纸上，
如图乙所示。
(1)
实验中用玻璃板代替平面镜的目的是___________
。
(2)
实验过程中，
应选择___________的环境。（选填“较亮”、“较暗”）。
(3)图甲中，小红为了让旁边的同学也能够看清蜡烛的像，将玻璃板在原来位置沿其所在虚线水平向左移动一段距离，则蜡烛像的位置___________（选填“向右移动”、“向左移
动”或“不变”）。
(4)小红将三次实验的位置标记好后，撤掉玻璃板，接下来她的操作是：___________
。
答案
1．B
2．A
3．D
4．C
5．B
6．C
7．D
8．C
9．C
10．C
11．直线传播
反射
12．1
不变
不动
13．凹
虚
14．（虚）像
垂直
15．虚
1.5
16．2
6
17．左
2
3
不变
18．1.64
3
8
不变
19．45°
20．
不变
变大
向后运动
21．
22．
23．
24．便于确定像的位置
较暗
不变
略
