10电流电压 ---2021-2022学年上学期上海市沪教版九年级物理同步巩固复习作业（含答案解析）

目录
TOC
\o
"1-1"
\h
\u
一．物体带电现象（共1小题）
1
二．原子结构、元电荷与带电情况（共3小题）
1
三．摩擦起电（共1小题）
2
四．摩擦起电的实质（共1小题）
2
五．电荷间的相互作用规律（共1小题）
2
六．电流的方向（共3小题）
2
七．电流的大小（共6小题）
3
八．串、并联电路的设计（共1小题）
4
九．电流表的使用（共6小题）
4
一十．电压（共2小题）
6
一十一．电压表的使用（共6小题）
6
（1）电压表要　
　在电路中（均选填“串联”或“并联”）；
7
（2）电流从电压表的　
　接线柱流入，从　
　接线柱流出，否则指针会反偏；……
7
一十二．电流表、电压表在判断电路故障中的应用（共1小题）
7
参考答案
9
一．物体带电现象（共1小题）
9
二．原子结构、元电荷与带电情况（共3小题）
9
三．摩擦起电（共1小题）
9
四．摩擦起电的实质（共1小题）
9
五．电荷间的相互作用规律（共1小题）
10
六．电流的方向（共3小题）
10
七．电流的大小（共6小题）
10
八．串、并联电路的设计（共1小题）
12
九．电流表的使用（共6小题）
12
一十．电压（共2小题）
13
一十一．电压表的使用（共6小题）
13
一十二．电流表、电压表在判断电路故障中的应用（共1小题）
15
一．物体带电现象（共1小题）
1．用手摩擦过的气球能“粘”在手上不掉，下列现象与此例实质相同的是（　　）
A．用潮湿的手去接触冰块时，手会被“粘”住
B．用塑料梳子梳头发时，头发被梳子“粘”起
C．将两个铅柱底面削平挤压后能“粘”在一起
D．将塑料吸盘挤压“粘”在玻璃上，可挂物体

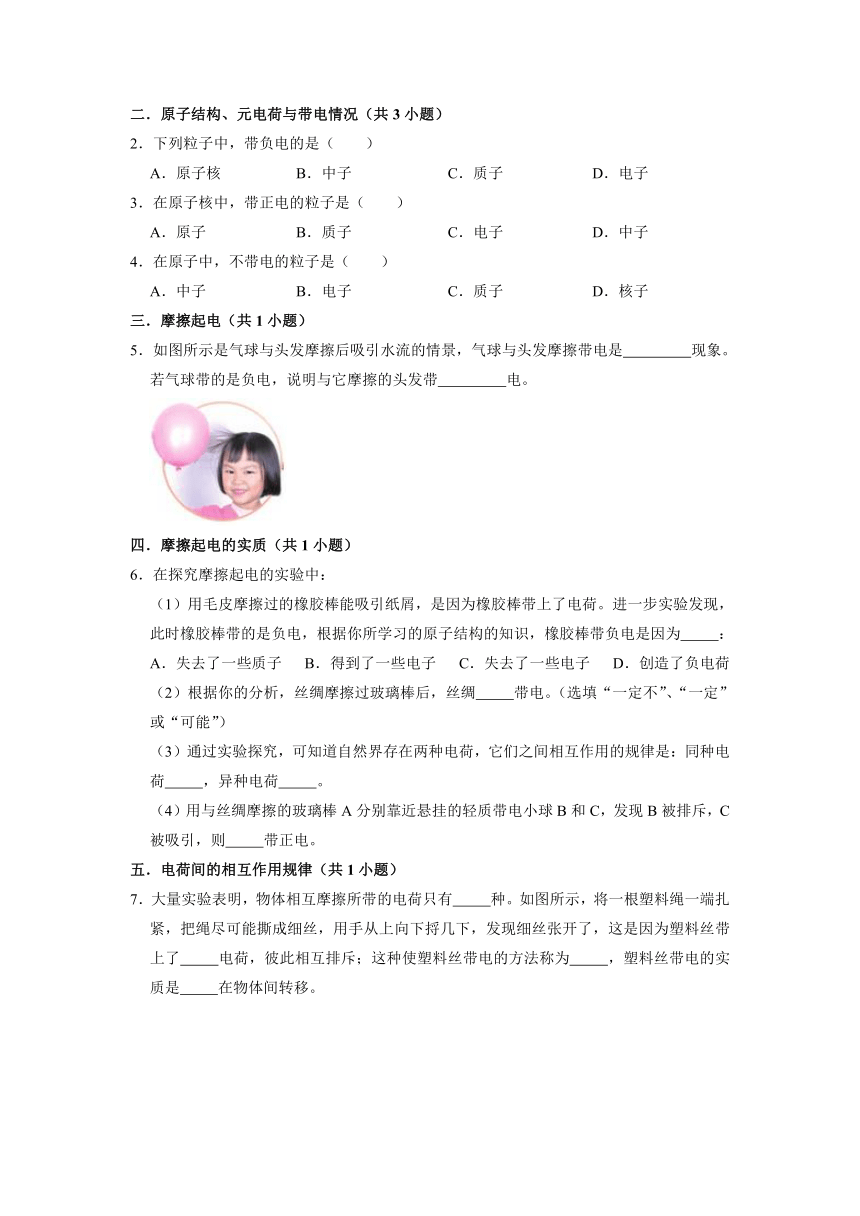

二．原子结构、元电荷与带电情况（共3小题）
2．下列粒子中，带负电的是（　　）
A．原子核
B．中子
C．质子
D．电子
3．在原子核中，带正电的粒子是（　　）
A．原子
B．质子
C．电子
D．中子
4．在原子中，不带电的粒子是（　　）
A．中子
B．电子
C．质子
D．核子
三．摩擦起电（共1小题）
5．如图所示是气球与头发摩擦后吸引水流的情景，气球与头发摩擦带电是　
　现象。若气球带的是负电，说明与它摩擦的头发带　
　电。
四．摩擦起电的实质（共1小题）
6．在探究摩擦起电的实验中：
（1）用毛皮摩擦过的橡胶棒能吸引纸屑，是因为橡胶棒带上了电荷。进一步实验发现，此时橡胶棒带的是负电，根据你所学习的原子结构的知识，橡胶棒带负电是因为　
　：
A．失去了一些质子
B．得到了一些电子
C．失去了一些电子
D．创造了负电荷
（2）根据你的分析，丝绸摩擦过玻璃棒后，丝绸　
　带电。（选填“一定不”、“一定”或“可能”）
（3）通过实验探究，可知道自然界存在两种电荷，它们之间相互作用的规律是：同种电荷　
　，异种电荷　
　。
（4）用与丝绸摩擦的玻璃棒A分别靠近悬挂的轻质带电小球B和C，发现B被排斥，C被吸引，则　
　带正电。
五．电荷间的相互作用规律（共1小题）
7．大量实验表明，物体相互摩擦所带的电荷只有　
　种。如图所示，将一根塑料绳一端扎紧，把绳尽可能撕成细丝，用手从上向下捋几下，发现细丝张开了，这是因为塑料丝带上了　
　电荷，彼此相互排斥；这种使塑料丝带电的方法称为　
　，塑料丝带电的实质是　
　在物体间转移。

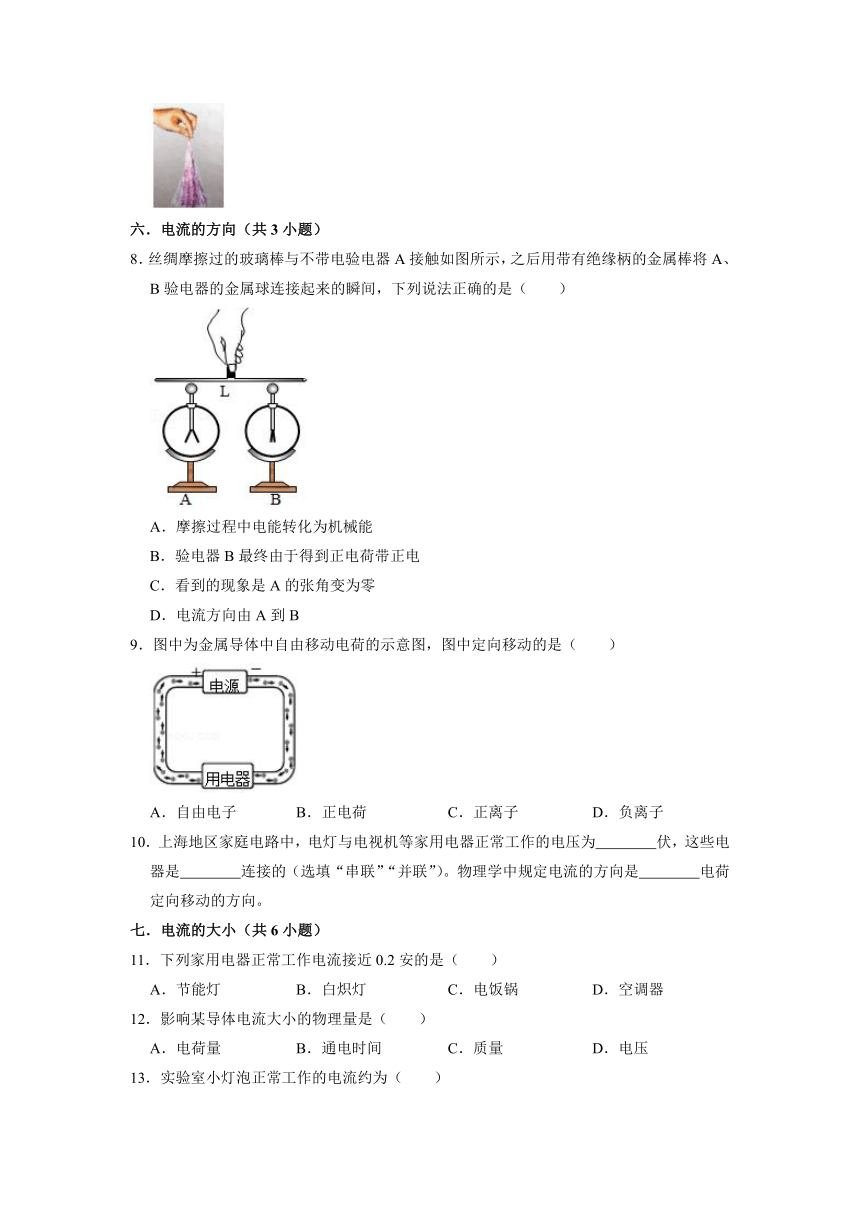

六．电流的方向（共3小题）
8．丝绸摩擦过的玻璃棒与不带电验电器A接触如图所示，之后用带有绝缘柄的金属棒将A、B验电器的金属球连接起来的瞬间，下列说法正确的是（　　）
A．摩擦过程中电能转化为机械能
B．验电器B最终由于得到正电荷带正电
C．看到的现象是A的张角变为零
D．电流方向由A到B
9．图中为金属导体中自由移动电荷的示意图，图中定向移动的是（　　）
A．自由电子
B．正电荷
C．正离子
D．负离子
10．上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为　
　伏，这些电器是　
　连接的（选填“串联”“并联”）。物理学中规定电流的方向是　
　电荷定向移动的方向。
七．电流的大小（共6小题）
11．下列家用电器正常工作电流接近0.2安的是（　　）
A．节能灯
B．白炽灯
C．电饭锅
D．空调器
12．影响某导体电流大小的物理量是（　　）
A．电荷量
B．通电时间
C．质量
D．电压
13．实验室小灯泡正常工作的电流约为（　　）
A．0.02安
B．0.2安
C．2安
D．20安
14．下列家用电器中，正常工作时电流最接近6安的是（　　）
A．电热水壶
B．电风扇
C．节能灯
D．电视机
15．家用电视机的电流约为（　　）
A．50安
B．5安
C．0.5安
D．0.05安
16．家庭用电饭煲正常工作时，通过它的电流约为（　　）
A．0.03安
B．0.3安
C．3安
D．30安

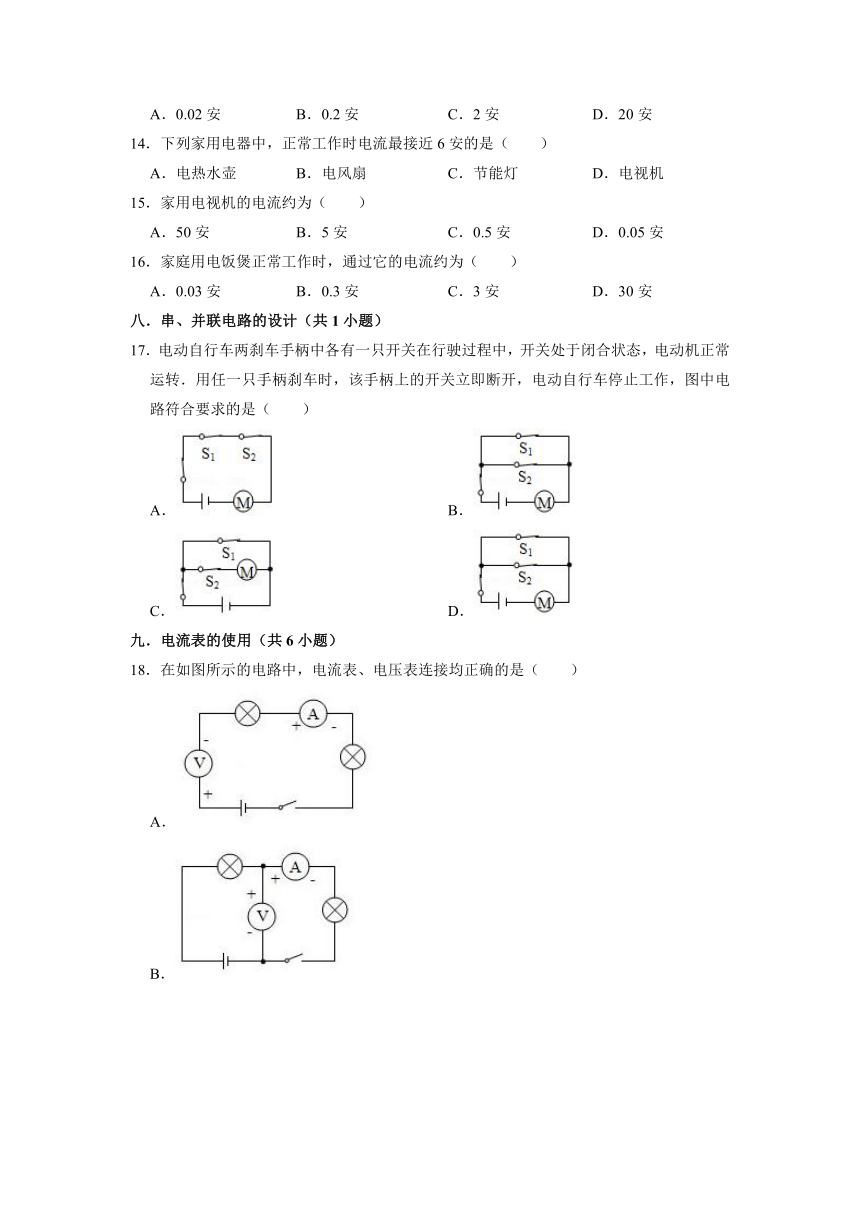

八．串、并联电路的设计（共1小题）
17．电动自行车两刹车手柄中各有一只开关在行驶过程中，开关处于闭合状态，电动机正常运转．用任一只手柄刹车时，该手柄上的开关立即断开，电动自行车停止工作，图中电路符合要求的是（　　）
A．
B．
C．
D．
九．电流表的使用（共6小题）
18．在如图所示的电路中，电流表、电压表连接均正确的是（　　）
A．
B．
C．
D．

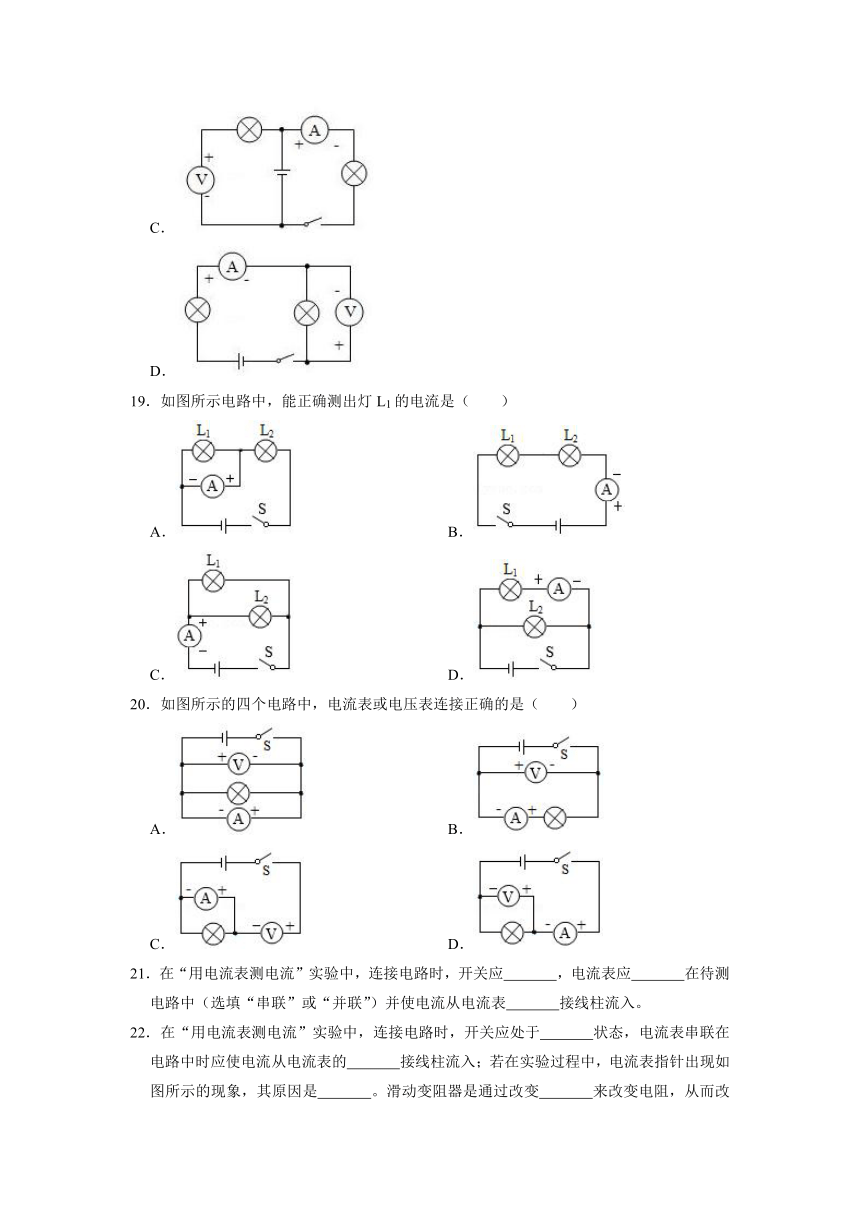

19．如图所示电路中，能正确测出灯L1的电流是（　　）
A．
B．
C．
D．
20．如图所示的四个电路中，电流表或电压表连接正确的是（　　）
A．
B．
C．
D．
21．在“用电流表测电流”实验中，连接电路时，开关应　
　，电流表应　
　在待测电路中（选填“串联”或“并联”）并使电流从电流表　
　接线柱流入。
22．在“用电流表测电流”实验中，连接电路时，开关应处于　
　状态，电流表串联在电路中时应使电流从电流表的　
　接线柱流入；若在实验过程中，电流表指针出现如图所示的现象，其原因是　
　。滑动变阻器是通过改变　
　来改变电阻，从而改变电路中的电流。
23．在图中的〇里填上适当的电表符号和相应的“+”、“﹣”接线柱，使之成为正确的电路图。
一十．电压（共2小题）
24．一节干电池的电压为（　　）
A．1.5伏
B．24伏
C．36伏
D．110伏
25．一节新干电池的电压为　
　伏，日常生活中，人们常用几节干电池　
　（选填“串联”或“并联”）后为一些如手电筒、小型收音机等小的用电器供电。在实验室中，测量电流的仪器是　
　。
一十一．电压表的使用（共6小题）
26．下列各电路图中，电压表能测L1灯两端电压的是（　　）
A．
B．
C．
D．
27．在“用电压表测电压”的实验中，连接电路时，开关应处于　
　状态，在电压表应与被测导体　
　（选填“串联”或“并联”），在“测定物质的密度”的实验中，实验原理是　
　，需用　
　测出物体的质量。
28．使用电流表时，所测电流不得超过它的　
　，必须使电流从它的　
　接线柱流进（选填“+”或“﹣”）。使用电压表时，电压表应　
　（选填“串联”或“并联”）在电路中，某一次测量时观察到接在待测灯泡两端的电压表示数如图所示，则灯泡两端的电压为　
　伏。电压表　
　（选填“允许”或“不允许”）直接测电源两端电压。
29．电压表读数时，看清刻度盘上标的　
　和最小分度值。使用规则：
（1）电压表要　
　在电路中（均选填“串联”或“并联”）；
（2）电流从电压表的　
　接线柱流入，从　
　接线柱流出，否则指针会反偏；……
30．在图所示电路的〇中填入电表符号，使之成为正确的电路图。
31．在图中的〇里填上适当的电表符号，闭合电键S使L1和L2两灯都能同时发光。
一十二．电流表、电压表在判断电路故障中的应用（共1小题）
32．如图所示，在测量小灯泡的电阻的实验中，当闭合开关S时，发现灯泡L不亮，电流表和电压表都有较小的偏转，则灯泡不亮的原因是（　　）
A．变阻器R的阻值太大
B．灯泡L断路
C．灯泡L被短接
D．开关S被短接
参考答案
一．物体带电现象（共1小题）
1．【解答】解：用手摩擦过的气球能粘在手上不掉下来是摩擦起电现象；
A、用潮湿的手去接触冰块时，手会被粘上是由于手上的水碰到冰块后凝固，故A不符合题意；
B、在干燥的天气理，用塑料梳子梳头发时，头发会被梳子粘起是摩擦起电现象，故B符合题意；
C、两个铅柱底面削平挤压后能“粘”在一起是分子的引力作用的结果，故C不符合题意；
D、吸盘挂钩在使用时，压出了吸盘里面的空气，吸盘受到大气压力，将吸盘紧紧地压在墙上，所以对墙面有较大的摩擦力，可悬挂物体，故D不符合题意。
故选：B。
二．原子结构、元电荷与带电情况（共3小题）
2．【解答】解：原子由原子核和核外带负电的电子组成，电子带负电，原子核中质子带正电、中子不带电，故D正确、ABC错误。
故选：D。
3．【解答】解：根据原子结构的相关知识可知，原子是由原子核和带负电的核外电子构成的，原子核又是由带正电的质子和不带电的中子构成的，所以在原子核中带正电的粒子是质子。
故选：B。
4．【解答】解：在原子中，质子带正电，电子带负电，原子核带正电是由于质子带正电，而中子不带电。
故选：A。
三．摩擦起电（共1小题）
5．【解答】解：
气球与头发摩擦后，相互靠近时出现了如图所示的吸引现象，说明摩擦后的气球带了电荷，这是摩擦起电现象；摩擦过程中气球得到电子带负电，头发失去电子的带正电。
故答案为：摩擦起电；正。
四．摩擦起电的实质（共1小题）
6．【解答】解：（1）用毛皮摩擦过的橡胶棒因得到电子而带负电；
（2）丝绸摩擦过玻璃棒后，丝绸因得到电子而带负电；
（3）自然界中只有两种电荷，即正电荷和负电荷，它们之间的作用规律：同种电荷相互排斥，异种电荷相互吸引；
（4）丝绸摩擦过的玻璃棒A带正电，A与B排斥，说明B带正电，A与C吸引，说明C带负电。
故答案为：（1）B；
（2）一定；（3）相互排斥；相互吸引；（4）B。
五．电荷间的相互作用规律（共1小题）
7．【解答】解：自然界有两种电荷，正电荷和负电荷。把绳尽可能撕成细丝，用手从上向下捋几下，发现细丝张开了，这是因为塑料丝由于摩擦带上了同种电荷，这种使塑料丝带电的方法称为摩擦起电。塑料丝带电的实质是电荷在物体间转移。
故答案为：两；同种；摩擦起电；电荷。
六．电流的方向（共3小题）
8．【解答】解：A、摩擦过程中机械能转化为电能，故A错误。
B、丝绸摩擦过的玻璃棒带正电，与A接触后，A带正电，当A与不带电的B接触后，B上的部分电子转移到A上，B因失去电子而带正电，故B错误。
C、看到的现象是A的张角变小，但不会变为零，B箔片张开，故C错误。
D、当A与不带电的B接触后，B上的部分电子转移到A上，电流方向与电子移动方向相反，所以电流方向是A到B，故D正确。
故选：D。
9．【解答】解：由图可知，金属导体中自由移动电荷从电源负极出发，经用电器回正极，金属导体是依靠自由电子的定向移动形成电流的，自由电子带负电，电流的方向与负电荷定向移动的方向相反；人们把正电荷定向移动的方向规定为电流的方向，故图中定向移动的是自由电子。
故选：A。
10．【解答】解：在上海地区的家庭电路中，电灯正常工作时两端的电压是220伏；
电灯与电视机能独立工作、互不影响，所以电灯与电视机之间是并联连接的；
物理学规定正电荷定向移动的方向规定为电流的方向。
故答案是：220；并联；正。
七．电流的大小（共6小题）
11．【解答】解：A、一般节能灯功率为20W，节能灯电流：I＝＝0.09A。故A不符合题意；
B、一般白炽灯功率为40W，工作电流为I＝＝0.18A，接近0.2A。故B符合题意；
C、一般电饭锅功率为800W，工作电流为I＝＝3.6A。故C不符合题意；
D、一般空调器功率为1000W，工作电流为I＝＝4.5A。故D不符合题意。
故选：B。
12．【解答】解：（1）通过导体的电流决定于导体两端电压和导体本身的电阻大小，与通过导体的电荷量、通电时间及导体质量无关。故ABC不符合题意；
（2）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压。故D符合题意。
故选：D。
13．【解答】解：小灯泡的工作电压约为2.5V，其灯丝电阻在12Ω左右，
所以小灯泡正常工作的电流约为I＝＝≈0.2A。
故选：B。
14．【解答】解：A、电热水壶的额定功率在1300W左右，正常工作时的电流在I＝＝≈6A左右。故A符合题意；
B、电风扇的额定功率在40W左右，正常工作时的电流在I＝＝≈0.2A左右。故B不符合题意；
C、节能灯的额定功率在20W左右，正常工作时的电流在I＝＝≈0.1A左右。故C不符合题意；
D、电视机的额定功率在150W左右，正常工作时的电流在I＝＝≈0.7A左右。故D不符合题意。
故选：A。
15．【解答】解：正常工作时，电视机的功率约为100W，
由公式P＝UI可得，I＝＝≈0.5A，
故电视机的电流在0.5A左右，故C正确，ABD错误。
故选：C。
16．【解答】解：由于电饭煲的功率大约是700W，家庭电路的电压为220V，故工作时的电流I＝＝≈3A。
故选：C。
八．串、并联电路的设计（共1小题）
17．【解答】解：由题意可知，开关S1和S2串联接在电路中，共同控制电动机的工作，故A符合题意，BCD不符合题意。
故选：A。
九．电流表的使用（共6小题）
18．【解答】解：A、由图知，电压表与灯泡串联，因此电压表连接错误，故A错误；
B、由图知，电压表与右边灯泡并联，电流表与灯泡串联，且电表的正负接线柱连接正确，故B正确；
C、由图知，电压表与左边灯泡串联，因此电压表连接错误，故C错误；
D、由图知，电流表与灯泡串联，电压表与右边灯泡并联，但电压表的正负接线柱接反了，故D错误。
故选：B。
19．【解答】解：
A、电流表与L1并联，把L1短路，测的不是L1的电流。不符合题意；
B、两只灯泡串联，电流表串联在电路中，接线柱接法正确，符合题意；
C、两只灯泡并联，电流表接在干路上，测的是两个灯并联后的总电流。不符合题意；
D、电流表与灯泡L1串联，进入电流表的电流方向错误，无法测量。不符合题意。
故选：B。
20．【解答】解：A、图中电流表与电阻并联，连接错误，电压表与电阻并联，正负接线柱连接错误，故A错误；
B、图中电流表与电阻串联，正负接线柱连接正确，电压表与电阻并联，但正负接线柱连接错误，故B错误；
C、图中电压表与灯泡串联，电流表与电阻并联，所以连接错误，故C错误；
D、图中电流表与灯泡串联，电压表与用电器并联，且接线柱正进负出，故D正确。
故选：D。
21．【解答】解：（1）连接电路时，为防止电路中出现短路现象造成电源或用电器的损坏，开关应断开；
（2）用电流表测电流时，电流表应串联在待测电路中，且电流从电流表的正接线柱流入、负接线柱流出。
故答案为：断开；串联；正。
22．【解答】解：（1）连接电路时，为了保护电路，开关应该断开；
电流表串联在电路中时应使电流从电流表的正接线柱流入，否则会导致电流表指针反偏；
图中电流表的量程是0﹣0.6A，而电路中实际电流超过0.6A，所以电流表的量程选小了。
（2）根据滑动变阻器的原理可知，滑动变阻器是通过改变电阻丝接入电路的长度来改变电阻的。
故答案是：断开；正；电流表的量程选小了；电阻丝长度。
23．【解答】解：电路图中右下角的电表，若填入电流表则会引起电源短路，故应是电压表，另一个电表因电路需导通，应是相当于导线的电表，即电流表。
一十．电压（共2小题）
24．【解答】解：
一节干电池的电压是1.5V，故A正确，BCD错误。
故选：A。
25．【解答】解：一节新干电池的电压为1.5伏，为了给电路提供较高的电压，手电筒、小型收音机等用电器经常采用几节干电池串联；电路中的电流可以用电流表测量。
故答案为：1.5；串联；电流表。
一十一．电压表的使用（共6小题）
26．【解答】解：A、两个灯泡串联，电压表并联在电源两端，因此电压表测量电源电压，故A错误；
B、电压表并联在开关两端，测的是开关两端电压，是一种错误的连接，故B错误；
C、电压表与L1并联，测的是L1两端的电压，故C正确；
D、电压表与L2并联，测的是L2两端的电压，故D错误。
故选：C。
27．【解答】解：
（1）根据电压表的使用规则可知，连接电路时，为了保护电路，开关应断开；电压表应与被测物体并联在电路中；
（2）在“测定物质密度”实验中，需要测出物体的质量和体积，利用密度公式ρ＝计算物质的密度，所以其实验原理是ρ＝；测量物体质量的仪器是天平；
故答案为：断开；并联；ρ＝；天平。
28．【解答】解：
（1）使用电流表时，所测电流不得超过它的量程，必须使电流从它的+接线柱流进。
（2）使用电压表时，电压表应并联在电路中，允许直接测电源两端电压；
如图电压表使用的0～15V量程，每一个大格代表5V，每一个小格代表0.5V，示数是12V。
故答案为：量程；+；并联；12；允许。
29．【解答】解：
电压表读数时，看清刻度盘上标的量程和最小分度值。
使用规则：
（1）电压表要并联在电路中；
（2）电流从电压表的正接线柱流入，从负接线柱流出，否则指针会反偏。
故答案为：量程；（1）并联；（2）正；负。
30．【解答】解：最上面的电表串联在干路中，所以是电流表；
最下面与L2串联的也是电流表；
中间与L1并联的是电压表，故电路图如下：
31．【解答】解：根据电路图可知，两个灯泡无法形成串联电路，因此两灯泡并联；即电流从电源正极出发，分别经过支路L1和支路L2、以及下面的圈，然后两路汇合，共同回到电源负极，因此上面圈为电压表，下面圈为电流表．如下图所示：
一十二．电流表、电压表在判断电路故障中的应用（共1小题）
32．【解答】解：A．滑动变阻器连入电路阻值过大，电路中电流很小，电压表示数很小，故A符合题意；
B．灯泡L断路时，电路中无电流，电流表不偏转，故B不符合题意；
C．灯泡L被短接时，电压表被短路，指针不偏转，故C不符合题意；
D．开关S被短接时，对灯泡的亮暗没有影响，故D不符合题意。
故选：A。
