家庭用电
第十五章
第5节

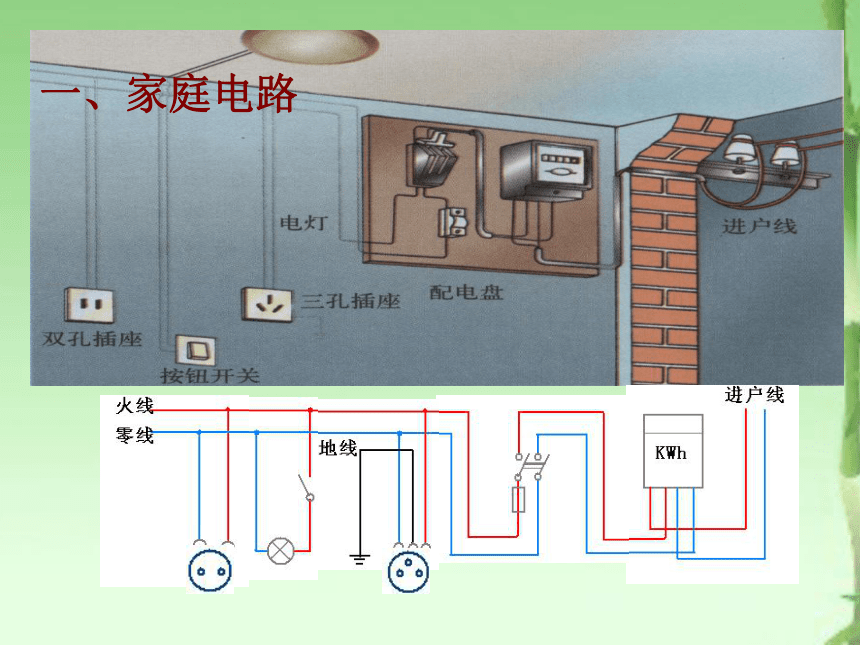

一、家庭电路

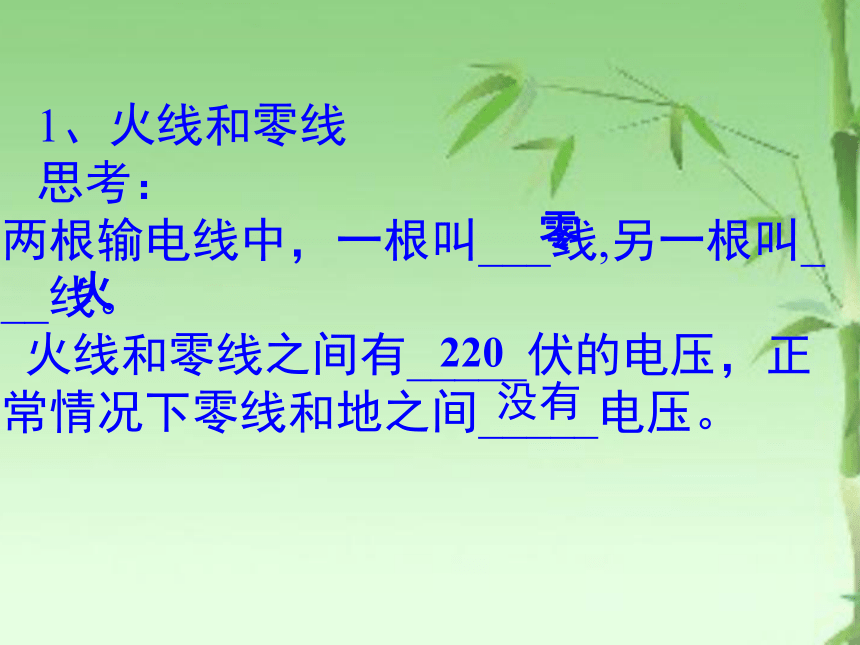

1、火线和零线
思考：
两根输电线中，一根叫___线,另一根叫___线。
火线和零线之间有_____伏的电压，正常情况下零线和地之间_____电压。
零
火
220
没有

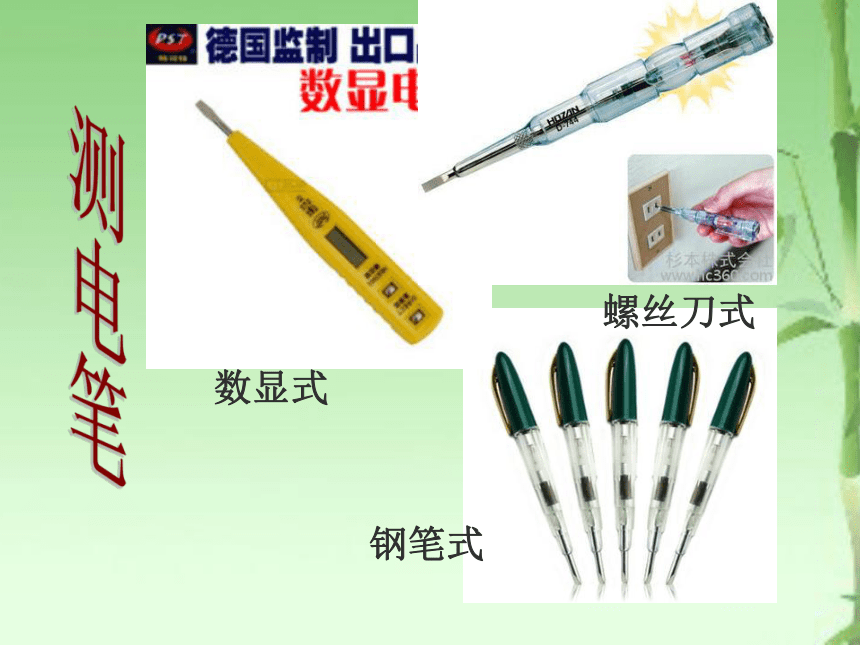

测电笔
数显式
螺丝刀式
钢笔式
笔尖金属体
电阻
氖管
弹簧
笔尾金属体
塑料笔杆
测电笔的构造

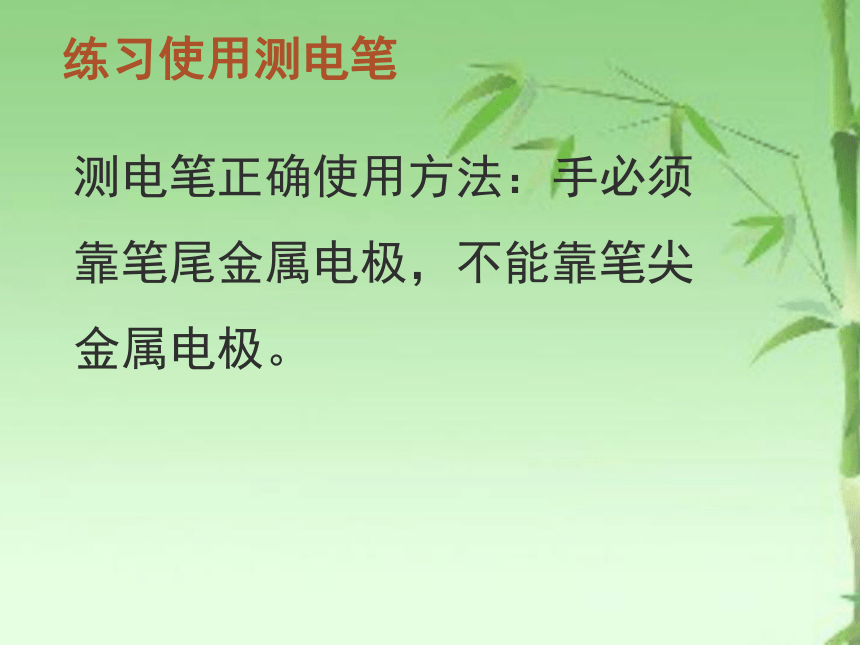

练习使用测电笔
测电笔正确使用方法：手必须靠笔尾金属电极，不能靠笔尖金属电极。

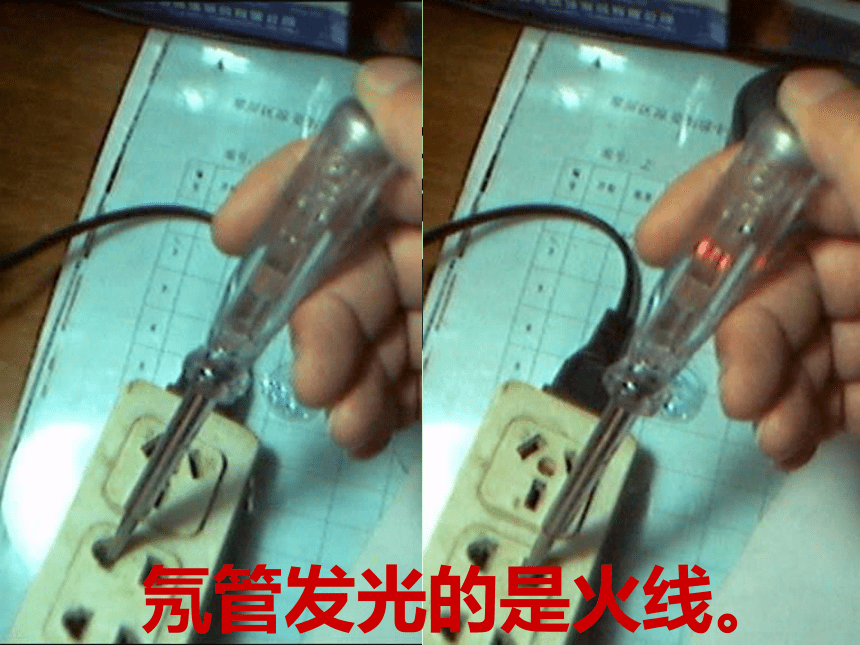

测电笔的实际应用
氖管发光的是火线。

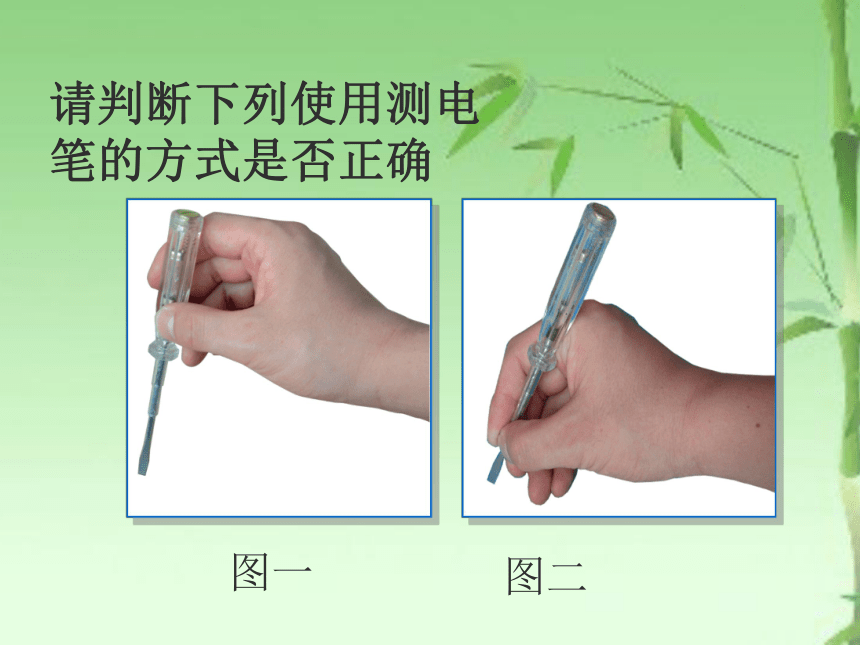

请判断下列使用测电笔的方式是否正确
图一
图二
2、熔断器
电路保护装置
保险丝
1）保险丝的作用
电路中电流过大时，保险丝自动熔断。
2）保险丝的材料：
一般由熔点较低的铅锑金属合金
做成的。
3）保险丝的选择：
保险丝的额定电流等于或稍大于电路中正常工作的电流。
切勿用铜丝或铁丝替代保险丝
4）保险丝的连接方法：
火线
零线
保险丝
串联在火线上
开关与被控制的电灯怎样连接？灯座里面的线又怎么连接呢？
3、开关与灯泡的连接方式
电灯及其开关的接法
控制电灯的开关应与电灯
联，并且要接在
线上
开关接在火线与灯泡之间
接火线
开关控制
线
火
串
火
4、插座
火线L
地线E
零线N
插座接法：
左零右火上接地
火线L
零线N
该插脚连接用电器的金属外壳
接零线
接火线
【例1】将如图18-1所示元件，连接成符合安全用电要求的家庭电路．
如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
是否人体一接触到电就称为触电呢？
不是。人体是导体，当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。（家庭电路中发生触电事故都是直接或间接接触到火线造成的。）
100~200微安
对人体无害，医院电疗时能治病
1毫安左右
引起麻的感觉
超过10毫安时
感到剧痛，神经麻痹，呼吸困难，有生命危险
达到100毫安时
只要很短时间使人心跳停止
电流值与相应的人体反应
通过人体的电流越强，触电死亡的时间越短。
家庭电路中的触电事故的原因是什么？
人的双手同时分别触到火线和零线，电流直接流过心脏，非常危险
人触到了破损电器中的火线，电流流过人体如地，很危险
人摆弄电器触到接火线的金属头，电流经人体如地，很危险
无安全措施的插座安装过低，小孩玩耍时将小手塞进插座，造成触电事故
触电的类型：
火线
零线
火线
零线
我来
帮你！
单线触电
火线
零线
触电的形式：
（2）双线
触电
双线触电
怎样才能防止触电，保证安全用电。
绝对不要直接接触火线或与火线连通的导体
为此，我们应该做到：
1、家庭电路的安装应该符合安全用电的要求；
2、要注意不要弄湿用电器；
3、保护火线的绝缘皮，不使火线裸露；
4、有金属外壳的家用电器，其外壳要接地；
5、在户外不要靠近高压带电体；
6、发现有人触电时应赶快切断电源迅速使触电人脱离电源；
图中
A．B两点均为螺口灯泡的螺旋部分，当两开关都断开后、站在地上的人用手直接接触A点时，他______触电，用手直接接触B点时，他_______触电（选填“会”或“不会”）。
课堂练习：
会
不会
一根保险丝串联在火线上
有金属外壳的用电器一定要接地
火零220
V
,火地220V
,零地0V.
火线进开关,零线进电灯,
灯泡的螺旋套接零线.
三孔插座:左零右火上地
归纳
用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上。
复习练习
