第十六章
第一节
电流做功
电能的转化
请说出以上物体能量的转化方式
请同学们抢答
电能转化为机械能
电能转化为内能和光能

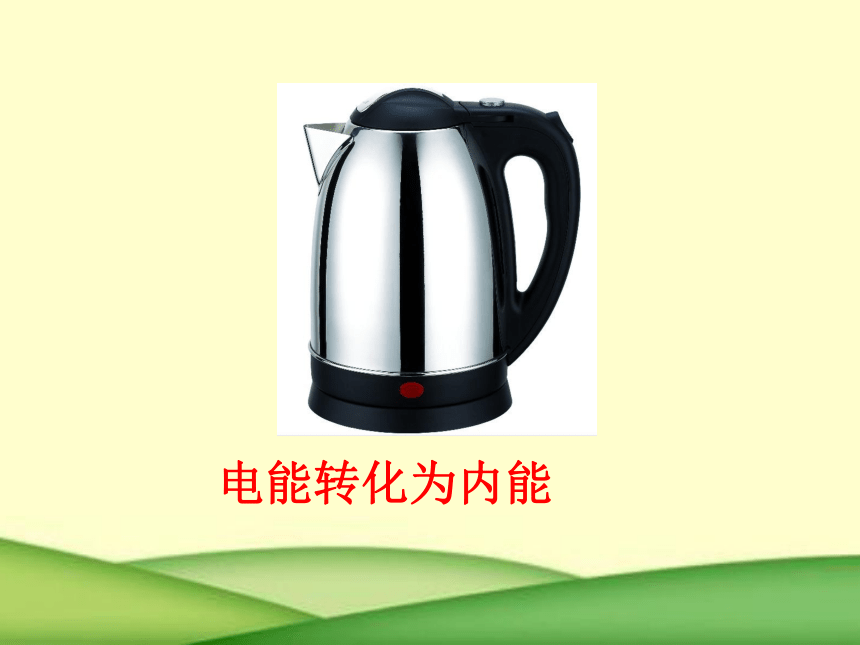

电能转化为内能
电能转化为机械能。
1、以上用电器工作时，能是怎样转化的？
答、把电能转化为其他形式的能。
2、做功的实质什么？
答、能转化的过程就是做功。
观察结论
3、电流流动时能做功吗？
电流流过用电器，把电能转化为其他形式能的过程，也就是电流做功的过程，所以，电流能够做功。
电功：电流所做的功。
表示：W
实质：电流做功的过程实际上就是电能转化为其他形式能量的过程，电流作了多少功就有多少电能转化为其他形式的能。也就是消耗了多少电能；获得了多少其他形式的能。
1、实验目的：探究电功与______的关系；
2、实验方法：________________
3、实验思路与实验设计：
（1）选择_______（串联或并联）；
（2）实验中需要控制________和_________相等；
（3）实验器材：电源、开关、导线、一个阻值为5Ω的电阻、一个阻值为10Ω的电阻、两个电压表或两个电流表
4、跟据你的实验设计，通过什么现象反映电流做功的多少？
科学探究：影响电流做功的因素
（一）串联实验电路图（A组同学们连接）
（二）并联实验电路图（B组同学们连接）
学生实验：探究电流做功与哪些因素有关
A组同学：
B组同学：
请同学们观察并总结你们各组实验的现象
通过用电器的电流和通电时间都相同时，加在用电器上的电压越高，电流做功就越多
用电器两端的电压和通电时间相同时，通过用电器的电流越大，电流做的功就越多。
进一步的研究表明：
“某段电路上的电功，跟这段电路两端的_______,电路中的_____及通电的_____成正比”
电压
电流
时间
即：
W
=
UIt
1
J
=
1
V?A?S
1、阻值分别是4Ω
和6Ω
的两个电阻，并联在4V
的电路上时，通电1
min
，通过每只电阻的电流做的功分别
是多少?串联在4
V
的电路上，通电1min
，通过每只电阻的电流做的功分别是多少？
分析：
第一种情况：并联
R1=4Ω
R2=6Ω
U=4V
I1=1A
I2=2/3A
U1=U2=U=4V
W1=U1·I1·t＝
4V×1A×60s＝240J
W2=U2·I2·t＝
4V×2/3A×60s＝160J
第二种情况：串联
R1=4Ω
R2=6Ω
U=4V
I＝U
/
R串＝4V/10Ω=0.4A
U1=1.6V
U2=2.4V
W1=U1·I·t＝
1.6V×0.4A×60s＝38.4J
W2=U2·I·t＝
2.4V×0.4A×60s＝57.6J
50Hz表示该电能表适用家庭电路
家庭消耗1KW·h电能，转盘转动圈数为480转
额定电压
220V
持续工作的最大电流10A，短时间可通过最大电流40A
电能表的单位是千瓦时，kW·h
最后一位红色数字是小数位。
电能表的相关知识
1600imp/kw·h表示电能表指示灯闪烁1600次，所测量的电路消耗1千瓦时的电能！
电能表闪烁一次，
消耗多少千瓦时电能？
4
2
6
7
8
4
3
7
4
4
W1=______kw?h
W2=______kw?h
1月底:
2月底:
W=_____________kw?h
4267.8
4374.4
W2
-W1=
106.6
2月份耗电：
利用电能表计算每月的用电量
电流做功的各种表现(能量的转化）
电功计算公式
W
=
U
I
t
认识了电能表的相关参数，知道了如何计算家里的用电量
学到了什么？
????????????????????????????????????????????????????????????????????
作业
1、课本
《作业》P119
1、2、3、4
2、查看自己家中的电能表,记录一周所消耗的电能.估算一个月大约用电多少度?
