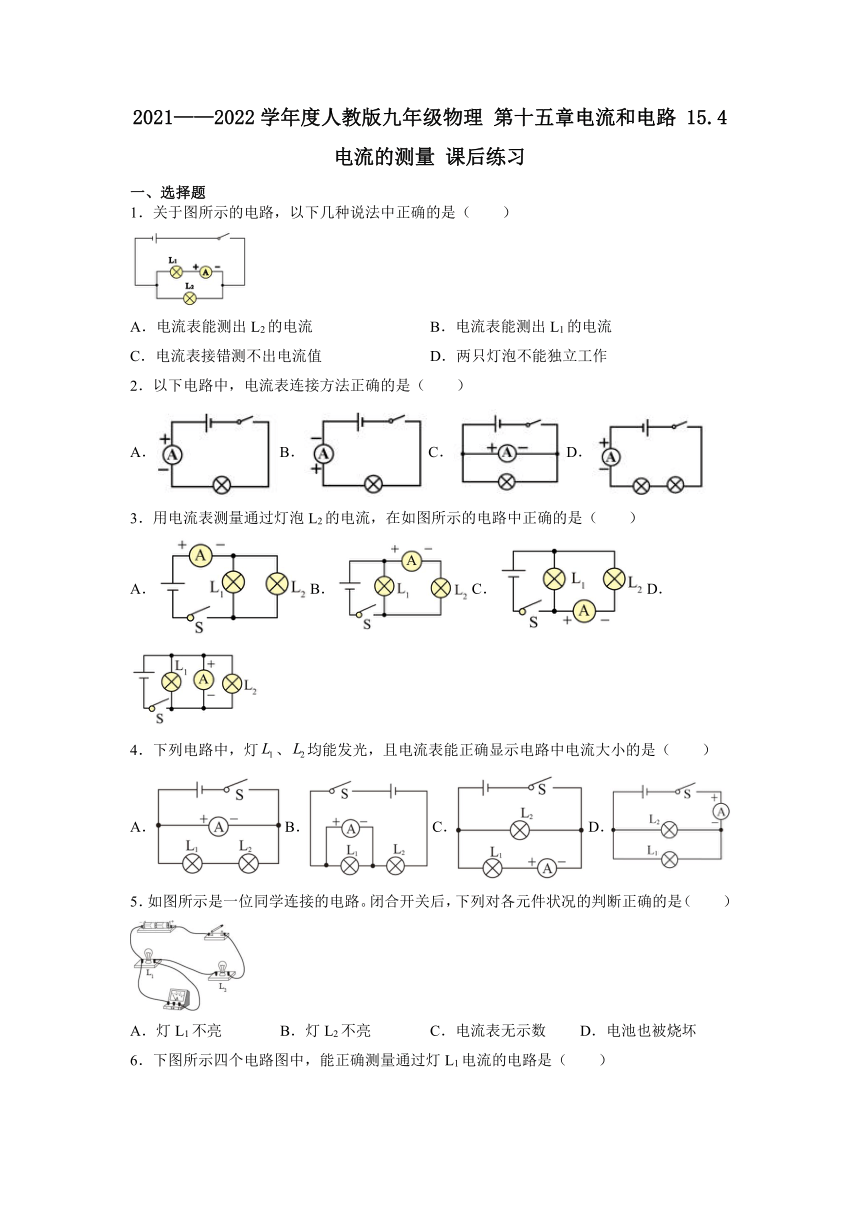

2021——2022学年度人教版九年级物理
第十五章电流和电路
15.4电流的测量
课后练习
一、选择题
1．关于图所示的电路，以下几种说法中正确的是（　　）
A．电流表能测出L2的电流
B．电流表能测出L1的电流
C．电流表接错测不出电流值
D．两只灯泡不能独立工作
2．以下电路中，电流表连接方法正确的是（　　）
A．B．C．D．
3．用电流表测量通过灯泡L2的电流，在如图所示的电路中正确的是（　　）
A．B．C．D．
4．下列电路中，灯、均能发光，且电流表能正确显示电路中电流大小的是（　　）
A．B．C．D．
5．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮
B．灯L2不亮
C．电流表无示数
D．电池也被烧坏
6．下图所示四个电路图中，能正确测量通过灯L1电流的电路是（　　）
A．
B．
C．
D．

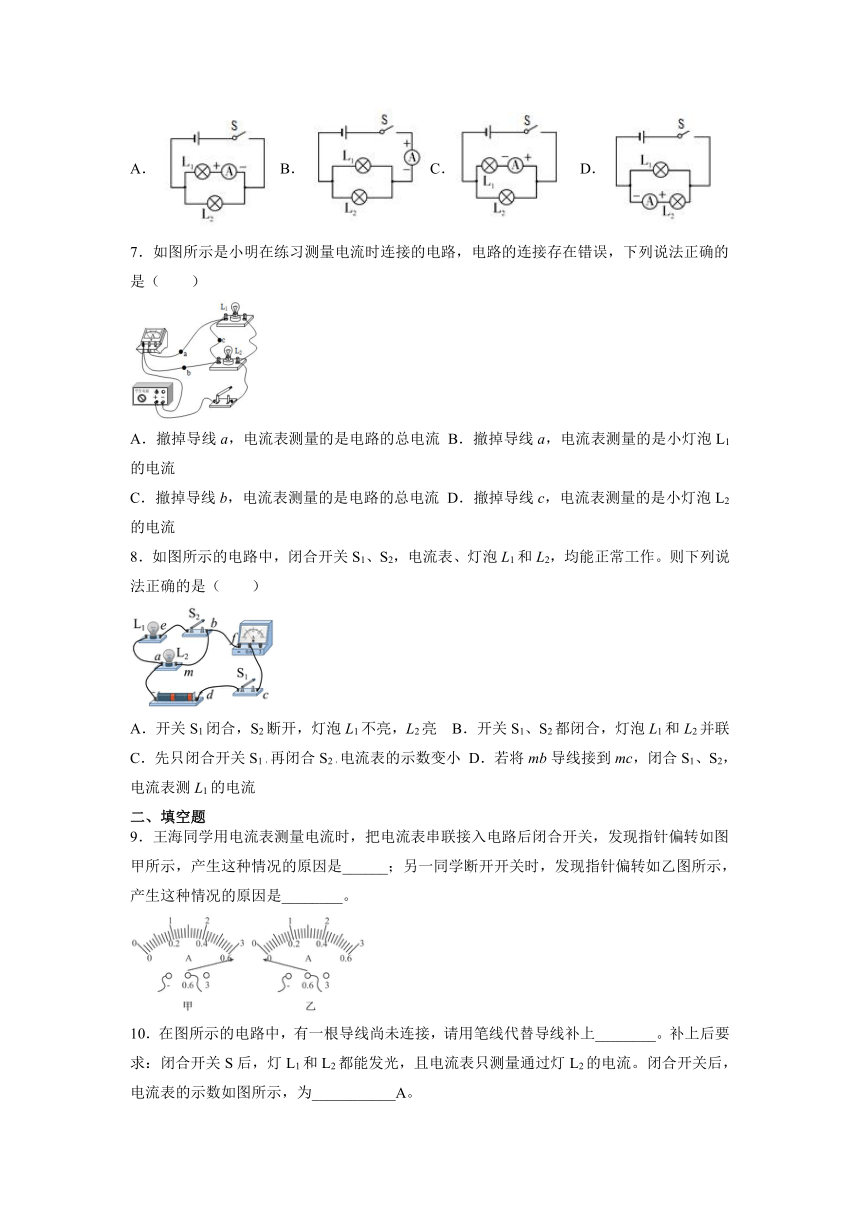

7．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列说法正确的是（　　）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是电路的总电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
8．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2，均能正常工作。则下列说法正确的是（　　）
A．开关S1闭合，S2断开，灯泡L1不亮，L2亮
B．开关S1、S2都闭合，灯泡L1和L2并联
C．先只闭合开关S1，再闭合S2，电流表的示数变小
D．若将mb导线接到mc，闭合S1、S2，电流表测L1的电流
二、填空题
9．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是______；另一同学断开开关时，发现指针偏转如乙图所示，产生这种情况的原因是________。
10．在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上________。补上后要求：闭合开关S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流。闭合开关后，电流表的示数如图所示，为___________A。

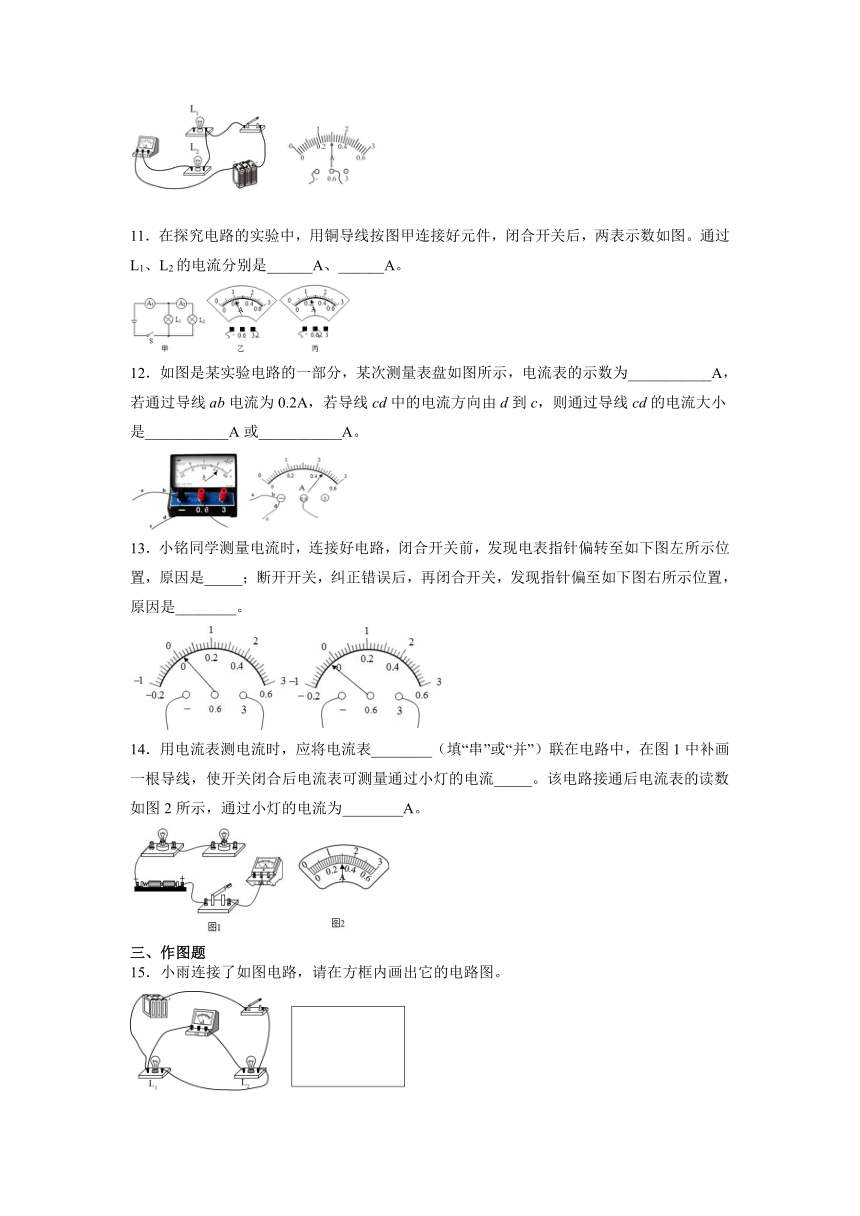

11．在探究电路的实验中，用铜导线按图甲连接好元件，闭合开关后，两表示数如图。通过L1、L2的电流分别是______A、______A。
12．如图是某实验电路的一部分，某次测量表盘如图所示，电流表的示数为___________A，若通过导线ab电流为0.2A，若导线cd中的电流方向由d到c，则通过导线cd的电流大小是___________A或___________A。
13．小铭同学测量电流时，连接好电路，闭合开关前，发现电表指针偏转至如下图左所示位置，原因是_____；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图右所示位置，原因是________。
14．用电流表测电流时，应将电流表________（填“串”或“并”）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示，通过小灯的电流为________A。
三、作图题
15．小雨连接了如图电路，请在方框内画出它的电路图。
16．在图中，将电源、电流表、小灯L2三个元件符号填入电路空缺处。要求：
①小灯L1与L2并联；
②电流表测小灯L1支路电流；
③开关S只控制L2。
四、实验题
17．在用电流表测量电流的实验中：
（1）如图甲所示，在图1中补画一根导线，使两个小灯泡并联，电流表测量电路中干路的电流，请在方框内画出对应的电路图____。若该电路接通后，电流表的指针偏转如甲图2所示，电流表的示数为____A；若开关闭合后，两灯均不亮，电流表的指针不发生偏转。那么原因不可能是____。
①开关接触不良②其中一个小灯泡断路③电流表内部断路④其中一个小灯泡短路
（2）在用电流表测量串联电路中电流时，把电流表接入电路后，若闭合开关后出现乙图1所示现象，则原因是____，若闭合开关前出现乙图2所示现象，原因是____。
18．电流表测电流的实验中：
(1)连接电路时由于不知电流大小，电流表量程应首先选用___________（大/小）量程。
(2)若某同学连接的电路如图甲所示，则电流表测的是灯___________的电流。合上开关后如果电流表的示数如图乙所示，则通过该灯的电流是___________A。
(3)若合上开关后，灯均亮，电流表指针不发生偏转，那么可能的原因是___________
A．电流表内部短路
B．开关处接触不良
C．开关短路
D．电源供电不足
19．如图（a）所示，某实验小组使用电流表来测通过小灯泡的电流，已知电路中的电流不超过0.2安。
(1)请你在图（a）中，用笔画线代替导线将实物图连线补充完整。______
(2)在连接电路时，电键应______（选填“闭合”或“断开”）；使用电流表时，所测电流不得超过它的______，且必须使电流从电流表的______接线柱流入。
(3)闭合电键后，电流表的示数如图（b）所示，此时所接量程的最小分度值是______安，测得的电流为______安。
五、综合题
20．（1）用笔画线代替导线，按左边的电路图把实物图连接起来；（_______）
（2）为了测量L2的电流，小明连接了如图甲所示的电路，要求L1与L2并联，S控制干路，S1控制L2，请用笔画线代替导线，把图甲中还没有连接的导线接上，使电路完整_______。闭合开关，电流表指针偏转如图乙所示，此时电灯L2的电流是___________A。
21．观察图所示四个电路图，并请填空完成回答：
(1)在图A所示的电路中，电流表测的是______的电流（选填“干路”、“L1”或“L2”）；在图B中电流表测的是______的电流（选填“干路”、“L1”或“L2”）；在图C中的电路出现的错误是______；在图D中出现的错误是______；
(2)连接电路后，两灯泡都亮，由于连接较乱，一时无法确定电路是串联还是并联，以下两种简单的判断方法是否可行？请你在表中空格填写“可行”或“不可行”。
方法
操作
现象
结论
方法是否可行
方法1
把其中一灯泡从灯座中取下
另一灯熄灭
两灯一定是串联
______
方法2
把其中一根导线断开
两灯都熄灭
两灯一定是串联
______
【参考答案】
1．C
2．A
3．B
4．C
5．A
6．C
7．C
8．ABD
9．电流表量程过小
电流表未调零
10．
0.30
11．0.76
0.24
12．0.46
0.26
0.66
13．电流表没有调零
电流表的正负接线柱接反了
14．串
0.3
15．
16．
17．
0.3
②④
电流表选择的量程太小
电流表指针没有校零
18．大
L2
0.46
A
19．
断开
量程
正
0.02
0.14
20．
0.4
21．干路
L2
电流表直接接在电源的两极，造成短路
电流表的正、负接线柱接反了
可行
不可行
