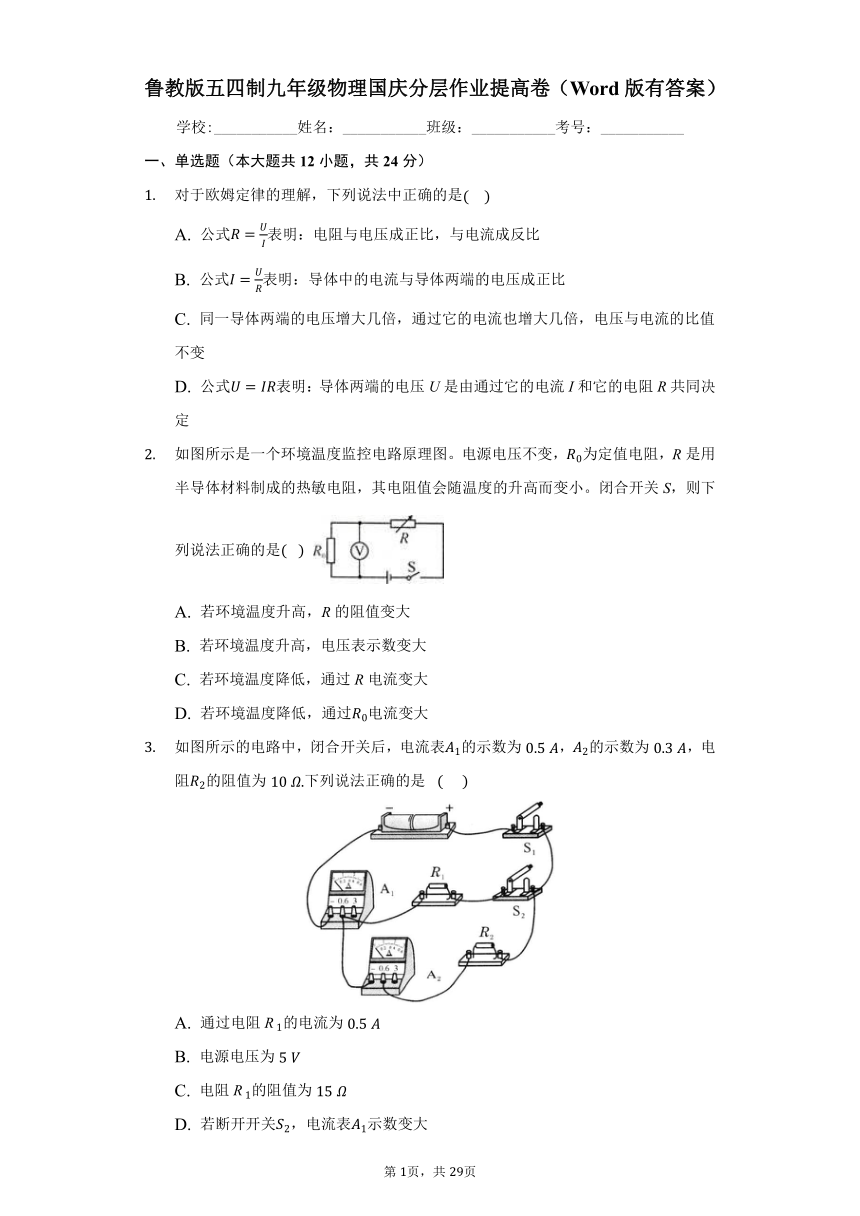

鲁教版五四制九年级物理国庆分层作业提高卷(Word版有答案)
学校:___________姓名:___________班级:___________考号:___________
一、单选题(本大题共12小题,共24分)
对于欧姆定律的理解,下列说法中正确的是
A.
公式表明:电阻与电压成正比,与电流成反比
B.
公式表明:导体中的电流与导体两端的电压成正比
C.
同一导体两端的电压增大几倍,通过它的电流也增大几倍,电压与电流的比值不变
D.
公式表明:导体两端的电压U是由通过它的电流I和它的电阻R共同决定
如图所示是一个环境温度监控电路原理图。电源电压不变,为定值电阻,R是用半导体材料制成的热敏电阻,其电阻值会随温度的升高而变小。闭合开关S,则下列说法正确的是???
A.
若环境温度升高,R的阻值变大
B.
若环境温度升高,电压表示数变大
C.
若环境温度降低,通过R电流变大
D.
若环境温度降低,通过电流变大
如图所示的电路中,闭合开关后,电流表的示数为,的示数为,电阻的阻值为下列说法正确的是?
???
A.
通过电阻R的电流为
B.
电源电压为
C.
电阻R的阻值为
D.
若断开开关,电流表示数变大

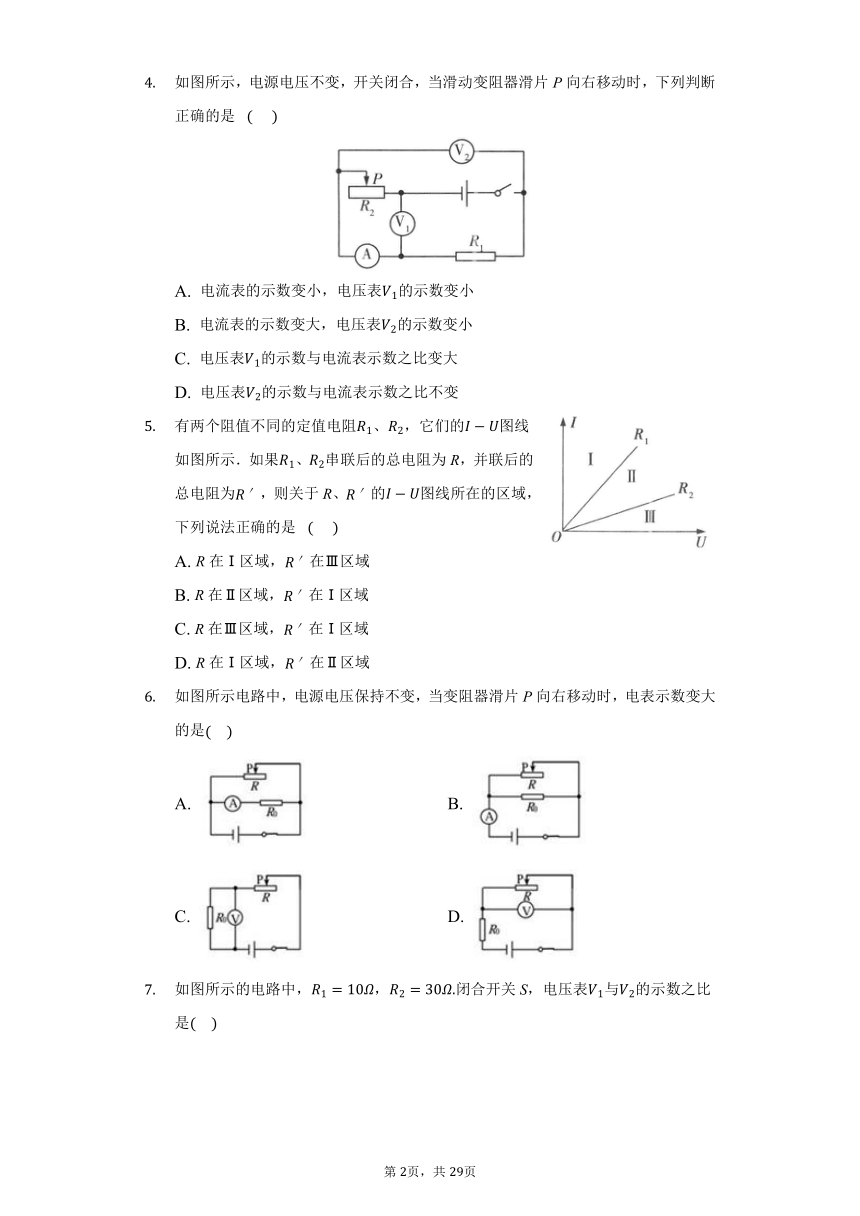

如图所示,电源电压不变,开关闭合,当滑动变阻器滑片P向右移动时,下列判断正确的是?
???
A.
电流表的示数变小,电压表的示数变小
B.
电流表的示数变大,电压表的示数变小
C.
电压表的示数与电流表示数之比变大
D.
电压表的示数与电流表示数之比不变
有两个阻值不同的定值电阻、,它们的图线如图所示.如果、串联后的总电阻为R,并联后的总电阻为,则关于R、的图线所在的区域,下列说法正确的是?
???
A.
R在Ⅰ区域,在Ⅲ区域
B.
R在Ⅱ区域,在Ⅰ区域
C.
R在Ⅲ区域,在Ⅰ区域
D.
R在Ⅰ区域,在Ⅱ区域
如图所示电路中,电源电压保持不变,当变阻器滑片P向右移动时,电表示数变大的是
A.
B.
C.
D.

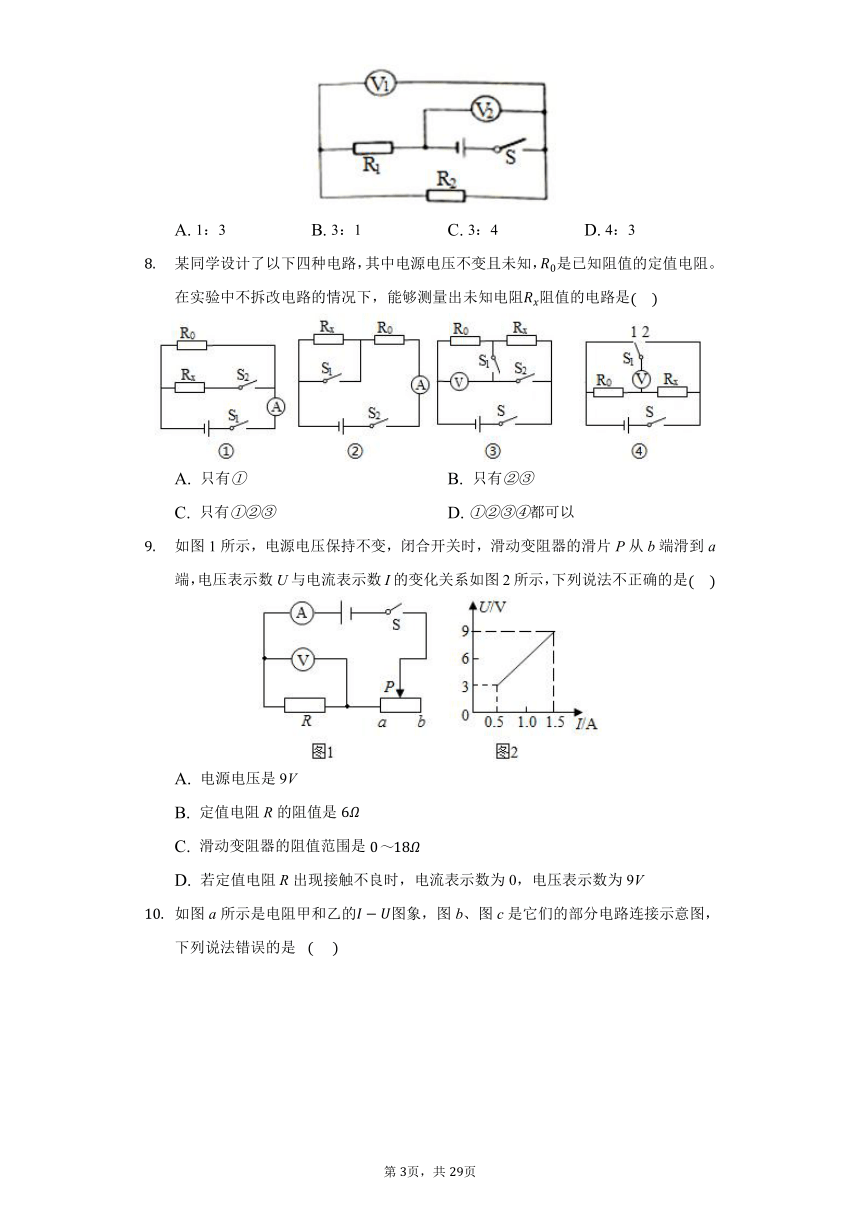

如图所示的电路中,,闭合开关S,电压表与的示数之比是????
A.
1:3
B.
3:1
C.
3:4
D.
4:3
某同学设计了以下四种电路,其中电源电压不变且未知,是已知阻值的定值电阻。在实验中不拆改电路的情况下,能够测量出未知电阻阻值的电路是
A.
只有
B.
只有
C.
只有
D.
都可以
如图1所示,电源电压保持不变,闭合开关时,滑动变阻器的滑片P从b端滑到a端,电压表示数U与电流表示数I的变化关系如图2所示,下列说法不正确的是
A.
电源电压是9V
B.
定值电阻R的阻值是
C.
滑动变阻器的阻值范围是
D.
若定值电阻R出现接触不良时,电流表示数为0,电压表示数为9V

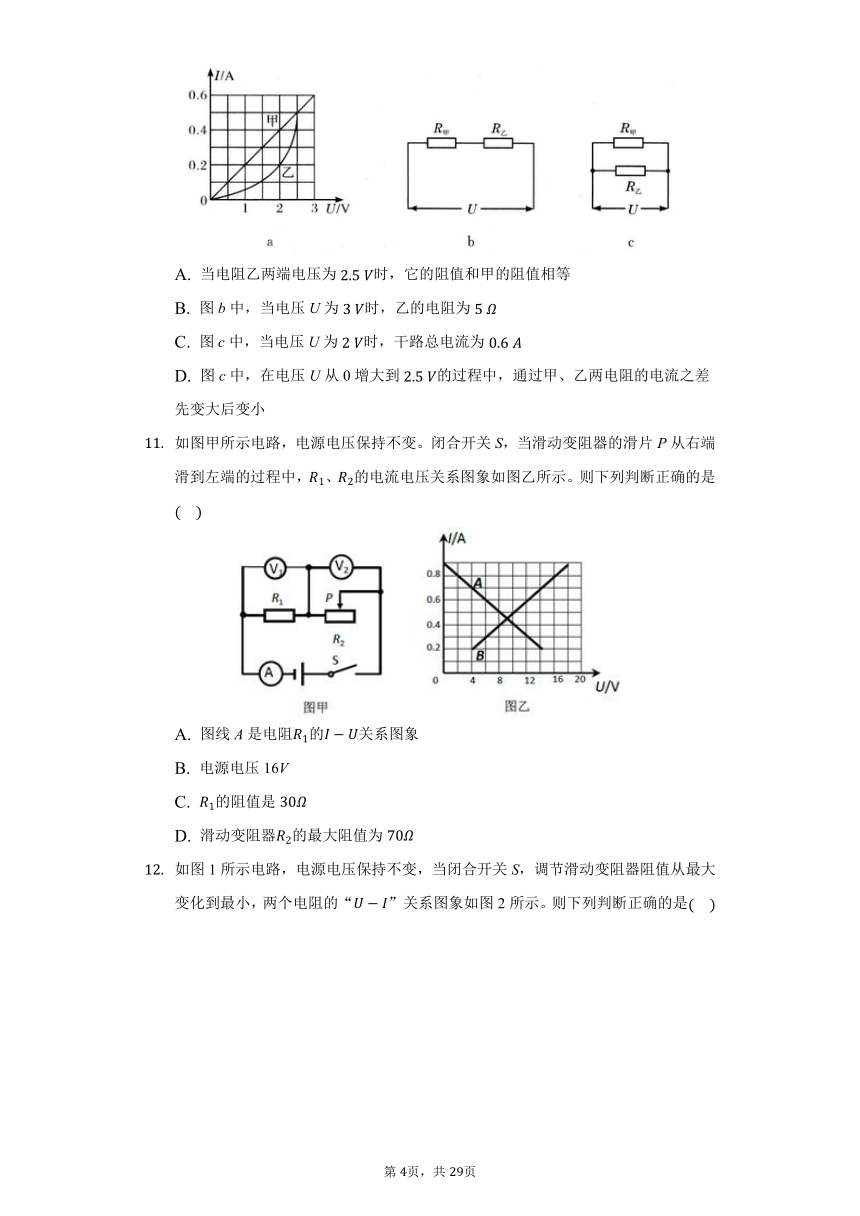

如图a所示是电阻甲和乙的图象,图b、图c是它们的部分电路连接示意图,下列说法错误的是?
???
A.
当电阻乙两端电压为时,它的阻值和甲的阻值相等
B.
图b中,当电压U为时,乙的电阻为
C.
图c中,当电压U为时,干路总电流为
D.
图c中,在电压U从0增大到的过程中,通过甲、乙两电阻的电流之差先变大后变小
如图甲所示电路,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中,、的电流电压关系图象如图乙所示。则下列判断正确的是
A.
图线A是电阻的关系图象
B.
电源电压16V
C.
的阻值是
D.
滑动变阻器的最大阻值为

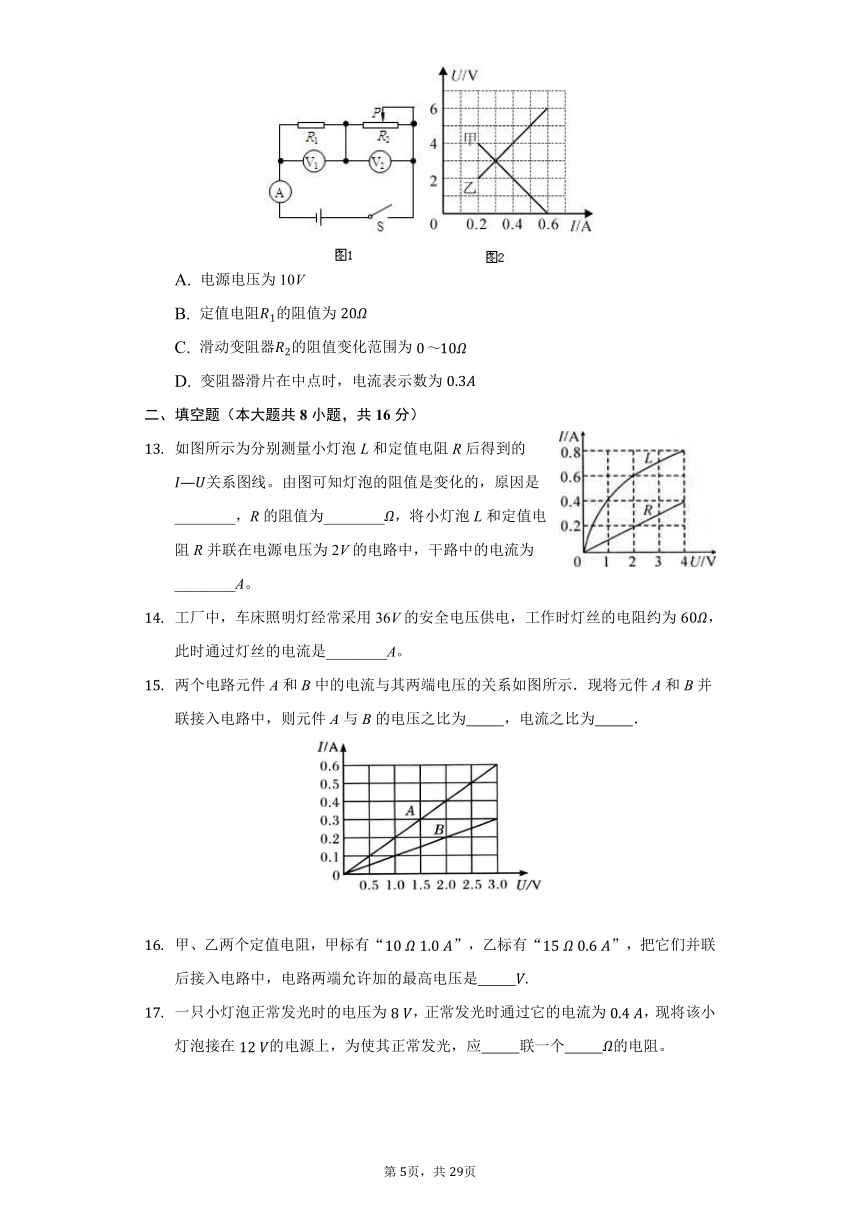

如图1所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的“”关系图象如图2所示。则下列判断正确的是
A.
电源电压为10V
B.
定值电阻的阻值为
C.
滑动变阻器的阻值变化范围为
D.
变阻器滑片在中点时,电流表示数为
二、填空题(本大题共8小题,共16分)
如图所示为分别测量小灯泡L和定值电阻R后得到的关系图线。由图可知灯泡的阻值是变化的,原因是________,R的阻值为________,将小灯泡L和定值电阻R并联在电源电压为2V的电路中,干路中的电流为________A。
工厂中,车床照明灯经常采用36V的安全电压供电,工作时灯丝的电阻约为,此时通过灯丝的电流是________A。
两个电路元件A和B中的电流与其两端电压的关系如图所示.现将元件A和B并联接入电路中,则元件A与B的电压之比为??????????,电流之比为??????????.
甲、乙两个定值电阻,甲标有“”,乙标有“”,把它们并联后接入电路中,电路两端允许加的最高电压是??????????
一只小灯泡正常发光时的电压为,正常发光时通过它的电流为,现将该小灯泡接在的电源上,为使其正常发光,应??????????联一个??????????的电阻。
如图甲所示的电路中,电源电压恒定不变,图乙是小灯泡L和定值电阻的电流与电压关系的图像.当只闭合、时,电压表示数为;当只闭合、时,电压表示数为则电源电压??????????V,电阻??????????
如图所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向右移动时,电压表示数??????????,电流表示数??????????,电压表示数与电流表示数的比值??????????均填“变小”“不变”或“变大”
如图所示,闭合开关S,两电流表示数之比5:3,则与两端的电压之比:______。电阻之比:______。
三、实验探究题(本大题共3小题,共18分)
小明在探究“通过导体的电流跟导体两端电压的关系”实验中,根据实验目的设计出实验电路图,并按电路图连接实验器材如图甲所示.
电路中有一根线未连接,请在图甲中以笔画线代替导线,将电路连接完整.
连接电路过程中,开关应处于_______状态,闭合开关前应将滑动变阻器的滑片置于_______填“A”或“B”端.
实验中要控制_______不变,通过调节滑动变阻器改变电阻两端的_______.
电流表和电压表示数记录如表:
序号
电压表示数
电流表示数
1
2
3
表中空白处的电流值如图乙所示,该值为_______A.
分析实验数据可得结论:当电阻一定时,______________________________.
正确连接好电路后,闭合开关发现电压表有示数,电流表无示数,滑动滑片P两表示数均无变化,则故障原因是_______.
A.R短路?
B.R断路?
C.R通路
小明想测量标有“”小灯泡的电阻,请解答下列问题.
请用笔画线代替导线,将图中的实物电路连接完整.导线不能交叉
连好电路后,闭合开关前,滑动变阻器的滑片应处于最________填“左”或“右”端.
闭合开关后,发现电流表、电压表均有示数.但灯泡不亮,原因可能是________.
A.小灯泡断路?????
小灯泡短路
C.滑动变阻器断路?
滑动变阻器接入电路的阻值过大
调节滑动变阻器,测得实验数据如表所示.
实验次数
第1次
第2次
第3次
第4次
电压
电流
电阻
在分析实验数据时,发现一个数据有明显的错误,这个数据是________;若此错误是看错电表量程导致的,则该数据的正确值应是________.
根据实验数据可知,小灯泡正常发光时的电阻是________结果保留一位小数
实验完成后,分析数据发现,小灯泡电阻呈逐渐增大趋势,其原因可能是____________________________.
如图甲所示是测量定值电阻阻值的实验电路,器材可以满足实验要求。
某同学正确连接电路后,闭合开关,移动滑动变阻器的滑片P,发现电流表示数为0,电压表有示数,则出现故障的原因可能是______。
排除故障后,调节滑动变阻器,当电压表的示数为4V时,电流表的示数如图乙所示为______A,电阻的阻值为______。
进行了多次实验,测出了的阻值。
后来小明设计了另一种测量电阻的方案,电路如图丙所示,方案中定值电阻的阻值为,步骤如下:
断开开关,闭合开关S、,电压表示数为;
断开开关,闭合开关S、,电压表示数为,则电阻的阻值表达式为______。
四、计算题(本大题共7小题,共56分)
如图所示,电阻为,电源两端电压为6V,开关S闭合后,求:
当滑动变阻器R接入电路的电阻为时,通过电阻的电流;
为了使通过电阻的电流为,则滑动变阻器接入电路的电阻阻值为多大?
如图所示的电路中,,滑动变阻器的规格为“?
”,电源电压为且保持不变.电流表的量程为,电压表的量程为.
为保护电表,滑动变阻器接入电路中的阻值范围为多少?
当滑动变阻器接入电路中的阻值为时,电流表、电压表的示数分别为多少?
如图所示的电路中,电源电压为闭合开关S,电压表示数为,电流表示数为求:
电压表的示数;、的阻值.
如图所示,,小灯泡L的规格为“”,电源电压保持不变.不考虑灯丝电阻变化
、都断开时,小灯泡L正常发光,求电源电压;
、都闭合时,电流表示数变为,求的阻值.
如图所示电路,电源电压不变,电阻,变阻器的最大阻值为,电流表的量程为,电压表的量程为,为了使两表均不烧坏,求变阻器允许的取值范围。
“道路千万条,安全第一条;行车不规范,亲人两行泪。”酒后不开车是每个司机必须遵守的交通法规。甲图是酒精测试仪工作电路原理图,电源电压;为气敏电阻,它的阻值随气体中酒精含量的变化而变化,如乙图所示。气体中酒精含量大于0且小于为酒驾,达到或者超过为醉驾。使用前通过调零旋钮即滑动变阻器的滑片对测试仪进行调零,此时电压表示数为,调零后的滑片位置保持不变。
当电压表示数为时,求通过的电流多大?
当电压表示数为时,求接入电路中的阻值多少?
某次检测中,电流表示数,请通过计算,判断此驾驶员属于酒驾还是醉驾?
随着社会的发展和科技的进步,电路元件在各行各业得到广泛的应用,其中热敏电阻就是其中之一。热敏电阻的阻值会随温度的变化而变化。图甲是用热敏电阻测量环境温度的电路,电路中电流表的量程为,滑动变阻器R的铭牌上标有“”字样,为热敏电阻,其阻值随环境温度变化关系如图乙所示,电源电压保持不变,请完成下列小题:
将此电路放入温度为的环境中,闭合开关S,调节滑片P,使滑动变阻器接入电路的电阻,此时电流表的读数为,求电源电压?
若环境温度为时且滑动变阻器接入电路的电阻,求电流表的示数?
当环境达到最高温度时滑动变阻器完全接入电路,则环境最高温度为多少?
答案和解析
1.【答案】C
【解析】解:电阻是导体本身的一种性质,只与导体的材料、长度、横截面积和温度有关,与两端的电压和通过的电流无关,公式只是计算电阻的一种方法,故A不正确;
B.公式表明:在电阻一定时,导体中的电流与导体两端的电压成正比,故B错误;
C.同一导体两端的电压增大几倍,通过它的电流也增大几倍,电压与电流的比值不变,故C正确;
D.电压是形成电流的原因,导体两端有电压时才可能产生电流,不能说导体两端的电压U是由通过它的电流I和它的电阻R共同决定,故D不正确。
故选:C。
根据欧姆定律的内容可知,通过电阻的电流强度跟它两端的电压成正比,跟它的电阻成反比,电阻的大小是由导体本身决定的,与电压的大小无关;
电压是形成电流的原因。
本题考查了学生对欧姆定律的理解和影响电阻大小因素的掌握,要注意导体的电阻与两端的电压和通过的电流无关,公式只是计算电阻的一种方法。
2.【答案】B
【解析】
【分析】
本题考查了电路的动态分析,涉及到串联电路的电流特点和欧姆定律的应用,利用好“热敏电阻阻值会随温度的升高而变小”是关键。
由电路图可知,与R串联,电压表测两端的电压.根据环境的温度可知热敏电阻阻值的变化,根据欧姆定律可知电路中电流的变化和电压表示数的变化。
【解答】
由电路图可知,与R串联,电压表测两端的电压.
当环境温度升高时,热敏电阻的阻值变小,电路中的总电阻变小,故A不正确;
由可知,电路中的电流变大,
由可知,两端的电压变大,即电压表的示数变大,故B正确;
同理,当环境温度降低时,热敏电阻的阻值变大,电路中的总电阻变大,电流变小,
因串联电路中各处的电流相等,
所以,通过R和的电流变小,故CD不正确。
故选B。
??
3.【答案】C
【解析】由图可知,、并联,电流表测干路的电流,电流表测支路的电流,开关在干路,开关在支路上.通过电阻的电流,故A错.
电源电压,故B错.
的阻值,故C对.
若断开开关,断路,电流表只测量的电流,示数变小,故D错.
4.【答案】D
【解析】【解题思路】?
由题图知,两电阻串联,电压表测两端的电压,电压表测两端的电压,电流表测电路中的电流.当滑动变阻器滑片P向右移动时,接入电路的阻值变小,根据电阻的串联,总电阻变小,由欧姆定律可知,电路中的电流变大,即电流表示数变大,因电流变大,根据可知,定值电阻两端的电压变大,即电压表的示数变大,根据串联电路电压的规律可知,电压表的示数变小,故A、B错误.电压表的示数与电流表示数之比等于连入电路的阻值,因为滑片P向右移动,故二者之比变小,故C错误.电压表与电流表示数之比等于的阻值,是定值,故D正确.
5.【答案】C
【解析】【解题思路】?
根据串联电路中的电阻特点可知,总电阻R比每个分电阻都要大,根据并联电路中的电阻特点可知,总电阻比每个分电阻都要小,所以在、、R、中,R最大,最小.根据欧姆定律可知,当它们两端加相同的电压时,通过R的电流最小,故R的图线在Ⅲ区域;通过的电流最大,故的图线在Ⅰ区域.故选C.
6.【答案】D
【解析】
【分析】
本题考查了电路的动态分析,涉及到滑动变阻器和欧姆定律的应用,是一道较为简单的题目。
首先判定电路的连接方式,分析电表的作用;根据电阻的变化判定电表的变化。
【解答】
A.该电路为并联电路,电流表测量的电流,滑动变阻器在另一条支路中,滑动变阻器滑片移动时对另一条支路无影响,电流表示数不变,故A错误;
B.该电路为并联电路,电流表测量干路中的电流,滑动变阻器滑片向右移动,电阻变大,由欧姆定律可知通过变阻器的电流减小,通过另一条支路电流不变,故干路中的电流变小,故B错误;
C.该电路为串联电路,电压表测量的电压,滑动变阻器滑片向右移动,电阻变大,电流减小,根据可知,电压表示数变小,故C错误;
D.该电路为串联电路,电压表测量滑动变阻器的电压,滑动变阻器滑片向右移动,电阻变大,电流减小,根据可知,的电压变小,根据串联电路的电压规律可知,滑动变阻器两端电压变大,故D正确。
故选D。??
7.【答案】C
【解析】解:由电路图可知,两电阻串联,电压表测两端的电压,电压表测电源的电压,
因串联电路中各处的电流相等,
所以,由可得,两电阻两端的电压之比:
,
因串联电路中总电压等于各分电压之和,
所以,电压表与的示数之比:
.
故选C.
由电路图可知,两电阻串联,电压表测两端的电压,电压表测电源的电压,根据串联电路的电流特点和欧姆定律求出两电阻两端的电压之比,根据串联电路的电压特点求出两电压表的示数之比.
本题考查了串联电路的特点和欧姆定律的应用,要注意电压表不测带电源用电器两端的电压.
8.【答案】C
【解析】
【分析】
要测量电阻阻值,需要测出电阻两端电压与通过电阻的电流,然后应用欧姆定律求出电阻阻值;分析图示电路图,应用串并联电路特点与欧姆定律分析答题。
利用电压表或电流表测未知电阻的阻值,就是根据串联电路的电流特点或并联电路的电压特点想办法得出未知电阻两端的电压和电流,然后根据欧姆定律求出未知电阻的阻值。
【解答】
由图知,
只闭合时,电路是只有的基本电路,电流表测量通过的电流;再闭合,两只电阻并联,电流表测量干路电流I,根据电源电压不变列式可求出的阻值,故能测出阻值。
只闭合时,两电阻串联,电流表测电路中电流;两开关都闭合时只有接入电路中,电流表测此时电路中电流,根据电源电压不变列式可求出的阻值,故能测出阻值。
闭合开关S、,两只电阻串联,电压表测量电源电压为U;闭合S,断开,闭合,电压表测量电阻两端电压,根据电路电流相等列式可求出的阻值,故能测出阻值。
闭合开关S,接1,两只电阻串联,电压表测量两端电压为;接2,电压表正负接线柱接反,不能测量两端电压为,故不能测出阻值。
故只有可行。
故选C。??
9.【答案】C
【解析】解:
ABC、当滑片P位于a端时,电路为R的简单电路,电压表测电源的电压,电流表测电路中的电流,
此时电路中的电流最大,由图象可知,电路中的最大电流时,电压表的示数为9V,即电源的电压为9V,故A正确;
由可得,定值电阻R的阻值:
,故B正确;
当滑片P位于b端时,定值电阻R与滑动变阻器的最大阻值串联,此时电路中的电流最小,
由图象可知,电路中的最小电流,
则电路中的总电阻:
,
因串联电路中总电阻等于各分电阻之和,
所以,滑动变阻器的最大阻值:
,
所以滑动变阻器的阻值范围是,故C错误;
D、当定值电阻R出现接触不良时,则串联电路断路,电流表示数为0,电压表串联在电路中,相当于测量电源电压,其示数为9V,故D正确。
故选:C。
当滑片P位于a端时,电路为R的简单电路,电压表测电源的电压,电流表测电路中的电流,此时电路中的电流最大,根据图象读出最大电流和电压表的示数,据此可知电源的电压,根据欧姆定律求出定值电阻R的阻值;
当滑片P位于b端时,定值电阻R与滑动变阻器的最大阻值串联,此时电路中的电流最小,根据图象读出电路中的最小电流,根据欧姆定律求出电路中的总电阻,利用电阻的串联求出滑动变阻器的最大阻值;滑动变阻器连入电路中的阻值最小时,电路中的电流最大,根据图象中的最大电流和对应电压值求出滑动变阻器连入电路的最小阻值;
当定值电阻R出现接触不良时,则串联电路断路,电压表相当于串联在电路中,测量电源电压。
本题考查了串联电路的特点和欧姆定律的应用,关键是根据图象读出电流和电压的对应值。
10.【答案】B
【解析】略
11.【答案】D
【解析】解:由电路图可知,与串联,电压表测两端的电压,测两端的电压,电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,两端的电压最大,两端的电压为0,
所以,由图象可知,图线A为滑动变阻器的关系图象,图线B为电阻的关系图象,故A错误;
当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,
由图象可知,电路中的最小电流,此时两端的电压,两端的电压,
因串联电路中总电压等于各分电压之和,
所以,电源电压:
,故B错误;
由可得,的阻值和滑动变阻器的最大阻值分别为:
,,故C错误、D正确。
故选:D。
由电路图可知,与串联,电压表测两端的电压,测两端的电压,电流表测电路中的电流。
根据电压变化的范围进行判断,定值电阻两端电压不会等于零;
当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,电阻的功率最小,根据图象读出电路中的最小电流和两电阻两端的电压,根据串联电路的电压特点求出电源的电压,根据欧姆定律求出的阻值和滑动变阻器的最大阻值。
本题考查串联电路电流和电压的规律以及滑动变阻器的使用,关键是欧姆定律的应用,要明白电路各个用电器的连接情况,还要会看“”关系图象。在电学中,有些题目的信息是通过图象给出的,所以要会读电路图中的信息和图象中的信息。
12.【答案】D
【解析】
【分析】
从“”关系图象可以看出,甲为滑动变阻器的关系图象,因为最后电压变为0,此时滑动变阻器的电阻为0;乙为电阻的图象,当滑动变阻器的阻值最大时,两电阻串联,电流相等,从图象可以看出,电流相等时为,滑动变阻器两端的电压为3V,电阻的电压为3V,电源电压为两电压之和,根据欧姆定律可求电阻的电阻和滑动变阻器的最大阻值,
当滑片在中点时,滑动变阻器接入电路电阻为滑动变阻器总阻值的一半,和电阻串联,根据欧姆定律求出此时电路的电流。
本题考查串联电路电流和电压的规律以及滑动变阻器的使用,关键是欧姆定律的应用,要明白电路各个用电器的连接情况,还要会看“”关系图象。
【解答】
当滑动变阻器的阻值最大时,两电阻串联,干路电流最小:,电阻的电压,滑动变阻器两端的电压;
所以电源电压,故A错误。
定值电阻的阻值为,故B错误。
滑动变阻器的阻值最大为,
所以滑动变阻器的阻值变化范围为,故C错误。
变阻器滑片在中点时,滑动变阻器接入电路的电阻为,此时、的阻值相同,分得的电压相同,从图上看,此时电流表的示数为。
故选:D。??
13.【答案】灯丝电阻随温度变化而变化?10?
【解析】
【分析】
图象不是直线说明电压与电流的比值即电阻是变化的,可以从影响电阻大小的因素进行分析;
由图可知,通过电阻的电流和两端的电压成正比,任意读出一组电压和电流,根据欧姆定律求出R的阻值;
两灯泡并联时两端的电压相等,根据图象读出对应的电流,根据并联电路的电压特点得出干路电流。
本题考查了并联电路的特点和欧姆定律的应用,关键是从图象中得出灯泡和R电流与电压之间的关系,要注意对于定值电阻来说两端电压的变化量与通过电流的变化量的比值等于定值电阻的阻值。
【解答】
由图象可知,灯泡的电流与电压关系不是正比例图象,电压和电流的比值是变化的,即灯泡的电阻是变化的,原因是灯丝电阻随温度变化而变化;
由图象可知R为定值电阻,当时,,则;
并联电路中各支路两端的电压相等,
将小灯泡L和定值电阻R并联在电源电压为2V的电路中时,它们两端的电压均为2V,
由图象可知对应的电流:
,,
并联电路中干路电流等于各支路电流之和,
干路电流:
。
故答案为:灯丝电阻随温度变化而变化?10?。??
14.【答案】
【解析】
【分析】
根据求出通过灯丝的电流。
此题主要考查的是学生对欧姆定律的理解和掌握,基础性题目。
【解答】
通过灯丝的电流:。
故答案为:。
??
15.【答案】
?
【解析】将元件A和B并联接入电路中,它们两端的电压相等,则;由图象可知,A和B为定值电阻,当时,,,则.
16.【答案】9
【解析】两个定值电阻两端各自允许加的最大电压:,;因并联电路中各支路两端的电压相等,故电路两端允许加的最高电压为.
17.【答案】串;10。
【解析】
【分析】
灯泡正常工作时的电压小于电源的电压,要使该小灯泡接在12V的电源上正常发光,应串联一个电阻分压,利用串联电路的电压特点求出串联电阻两端的电压,根据串联电路的电流特点和欧姆定律求出串联电阻的阻值。
本题考查了串联电路的特点和欧姆定律的应用,要注意串联电路的分压特点的应用。
【解答】
由题可知,灯泡正常发光时的电压,,要使该小灯泡接在12V的电源上正常发光,根据串联电路能够分压的特点,应串联一个电阻R分压,
串联电路中总电压等于各分电压之和,
所以,串联电阻R分得的电压:
,
串联电路中各处的电流相等,
所以,由可得电阻R的阻值:
。
故答案为:串;10。??
18.【答案】8
5
【解析】【解题思路】?
由电路图可知,当只闭合、时,与L串联,电压表测灯泡两端电压,由图像知,灯泡两端电压为时的电流为,串联电路中电流处处相等,即通过的电流也为,的电流为时,电压为,的电流与电压成正比,所以的电流为时,它两端电压为,所以电源电压;当只闭合、时,与L串联,电压表仍测灯泡两端电压,灯泡两端电压为,由图像知,此时通过灯泡的电流为,由串联电路特点可知,,,的阻值.
19.【答案】不变
变小
不变
【解析】【解题思路】?
由题图知,滑动变阻器与电阻并联,电流表测通过电阻的电流,电流表测干路总电流,电压表测电源电压.当滑动变阻器的滑片P向右移动时,其接入电路中的电阻变大,通过滑动变阻器的电流变小,通过定值电阻的电流不变,则总电流变小,即电流表的示数变小;电压表示数与电流表示数的比值是定值电阻的阻值,所以电压表示数与电流表示数的比值不变.
20.【答案】1:1?
3:2
【解析】解:由电路图可知,与并联,电流表测干路电流,电流表测支路的电流,
因并联电路中各支路两端的电压相等,
所以,与两端的电压之比为::1;
因并联电路中干路电流等于各支路电流之和,
所以,通过两电阻的电流之比:
,
由可得,两电阻的阻值之比:
。
故答案为:1:1;3:2。
由电路图可知,与并联,电流表测干路电流,电流表测支路的电流,根据并联电路的电压特点可知两电阻两端的电压之比,根据并联电路的电流特点求出通过两电阻的电流之比,根据欧姆定律求出两电阻的阻值之比。
本题考查了并联电路的特点和欧姆定律的应用,是一道较为简单的应用题。
21.【答案】如答图所示?
断开;A?
电阻;电压?
?
通过导体的电流与导体两端的电压成正比?
【解析】略
22.【答案】如答图所示?
左?
?
;?
?
温度越高,小灯泡电阻越大
【解析】略
23.【答案】定值电阻断路?
?
8?
【解析】解:小灯泡不亮,电流表示数为零,电压表有示数,说明电压表并联部分断路,原因是定值电阻断路;
图乙知,电流表的量程为,分度值为,示数为,则;
根据电路图知:断开开关,闭合开关S、,电压表测量电阻两端的电压,电压表示数为;
断开开关,闭合开关S、,电压表测量电源电压,电压表示数为,
流过电路的电流,
由欧姆定律得的阻值:
。
故答案为:定值电阻断路;;?8;。
常见的电路故障有断路与短路两种,根据电路故障现象分析电路故障原因;电流表没有示数,电压表有示数,与电压表并联的电路断路;
根据图乙读出电流表的示数,根据计算出电阻值;
根据电路图知:断开开关,闭合开关S、,电压表测量电阻两端的电压,电压表示数为;
断开开关,闭合开关S、,电压表测量电源电压,电压表示数为,
定值电阻与待测电阻串联,已知定值电阻电压与阻值,由欧姆定律可以求出电路电流,已知待测电阻两端的电压,由欧姆定律可以求出待测电阻的阻值。
本题测量电阻大小,考查注意事、电流表读数、电阻的计算及测量电阻的特殊方法等知识,其中有一定的难度。
24.【答案】解:由电路图可知,滑动变阻器R与定值电阻串联。
当滑动变阻器R接入电路的电阻为时,
因串联电路中总电阻等于各分电阻之和,
所以,;
电路中的电流:
,
因串联电路中各处的电流相等,
所以,此时通过电阻的电流为;
为了使通过电阻的电流为,
则由可得,此时电路的总电阻:
,
因串联电路中总电阻等于各分电阻之和,
所以,滑动变阻器接入电路的电阻:
。
答:当滑动变阻器R接入电路的电为时,通过电的电流为;
为了使通过电阻的电流为,则滑动变阻器接入电路的电阻阻值为。
【解析】由电路图可知,滑动变阻器R与定值电阻串联,根据电阻的串联和欧姆定律求出滑动变阻器接入电路的电阻为时电路中的电流,即为通过电阻的电流。
根据求出当电流为时的总电阻,然后即可根据串联电路的电阻特点求出滑动变阻器接入电路的电阻。
本题考查了串联的特点和欧姆定律的应用,是一道基础题目。
25.【答案】解:由题图知,闭合开关,定值电阻与滑动变阻器串联,电流表测电路中电流,电压表测滑动变阻器两端电压.
当电路中的电流最大时,滑动变阻器接入电路中的电阻最小,因电流表的量程为,滑动变阻器允许通过的最大电流为,则电路中的最大电流为,此时电路中的总电阻,滑动变阻器接入电路中的最小阻值:;由串联电路的分压特点可知,当滑动变阻器两端的电压最大为时,滑动变阻器接入电路中的电阻最大,,即,解得:,故滑动变阻器接入电路中的阻值范围为.
当滑动变阻器接入电路中的阻值为时,电路中的电流:
,即电流表的示数为,滑动变阻器两端的电压:,即电压表的示数为.
【解析】略
26.【答案】解:由电路图可知,、串联,电压表测量的是电阻两端的电压,电压表测量的是电阻两端的电压,电流表A测量电路电流;
因串联电路两端电压等于各部分电路两端电压之和,
所以电阻两端电压:,
即电压表的示数为2V;
由可得,的阻值:;
的阻值:;
答:电压表的示数为2V;
的阻值为。
【解析】由电路图可知,、串联,电压表测量的是电阻两端的电压,电压表测量的是电阻两端的电压,电流表A测量电路电流;
已知电源电压和电阻两端的电压,根据串联电路的电压规律可求电阻两端的电压,即电压表的示数;
根据欧姆定律分别求出、的阻值。
27.【答案】解:由电路图可知,、都断开时,与L串联,小灯泡L正常发光,
所以,灯泡两端的电压,电路电流,
由可得,两端电压:
,
因串联电路中总电压等于各分电压之和,
所以,电源的电压:
;
由电路图知,、都闭合时,与并联,电流表测干路电流,
因并联电路中各支路两端的电压相等,
所以,通过的电流:
,
因并联电路中干路电流等于各支路电流之和,
所以,通过的电流:
,
则的阻值:
。
答:电源电压为10V;的阻值为。
【解析】由电路图可知,、都断开时,与L串联,额定电压下灯泡正常发光,据此可知灯泡两端的电压和电路中的电流,根据欧姆定律求出两端电压,根据串联电路的电压特点求出电源的电压;
由电路图知,、都闭合时,与并联,电流表测干路电流,根据并联电路的电压特点和欧姆定律求出通过的电流,根据并联电路的电流特点求出通过的电流,利用欧姆定律求出的阻值。
本题考查了串并联电路的特点和欧姆定律的应用,分清电路的结构和知道灯泡正常发光时的电压等于额定电压是关键。
28.【答案】解:当电流表的示数最大时,滑动变阻器接入电路的阻值最小,所以电路电流取;
则:总阻值:;
此时变阻器的电阻:。
由于串联电路中,电阻分得的电压和它的阻值成正比串联分压,所以当电压表的示数最大时,滑动变阻器接入电路的阻值最大,取;
串联电路中,电流处处相等,即,
,即;
解得:,即此时变阻器的电阻:。
综上可知:变阻器允许的取值范围是。
【解析】求变阻器的阻值变化范围,需求出它的最大、最小值。
题目中,定值电阻和滑动变阻器串联,电流表测电路电流,电压表测滑动变阻器两端的电压。
滑动变阻器接入电路的阻值最小时,总阻值最小,电路电流最大,所以此时的电流可取电流表的最大量程;
滑动变阻器接入电路的阻值最大时,根据串联分压的原理,滑动变阻器两端的电压最大,即此时电压表的示数应取3V;
根据上面的思路,结合欧姆定律求解即可。
“两表均不烧坏”是此题的题眼,判断出滑动变阻器接入电路的阻值最大、最小时两表示数的取舍情况,是解答该类试题的关键所在。
29.【答案】解:由电路图可知,气敏电阻与变阻器串联,电压表测两端的电压,电流表测电路中的电流。
使用前通过调零旋钮即滑动变阻器的滑片对测试仪进行调零,此时电压表示数为,
由图乙可知,气体中酒精含量为时,气敏电阻的阻值,
则通过的电流:;
当电压表示数为时,
因串联电路中各处的电流相等,
所以,电路中的总电阻:,
因串联电路中总电阻等于各分电阻之和,
所以,接入电路中的阻值:;
电流表示数时,电路中的总电阻:
,
此时热敏电阻的阻值:,
因位于到之间,
所以,由图乙可知,驾驶员呼出气体中酒精的含量大于0且小于,属于酒驾。
答:当电压表示数为时,通过的电流为;
当电压表示数为时,接入电路中的阻值为?;
此驾驶员为酒驾。
【解析】由电路图可知,气敏电阻与变阻器串联,电压表测两端的电压,电流表测电路中的电流。
使用前通过调零旋钮即滑动变阻器的滑片对测试仪进行调零,此时电压表示数为,根据图乙读出气体中酒精含量为时气敏电阻的阻值,根据欧姆定律求出通过的电流;
当电压表示数为时,根据串联电路的电流特点和欧姆定律求出电路中的总电阻,利用电阻的串联求出接入电路中的阻值;
电流表示数时,根据欧姆定律求出电路中的总电阻,利用电阻的串联求出此时热敏电阻的阻值,根据图象分析属于酒驾还是醉驾。
本题考查了串联电路的特点和欧姆定律的应用,从图象中获取有用的信息是关键。
30.【答案】解:
由电路图可知,滑动变阻器与热敏电阻串联,电流表测电路中的电流,
由图乙所示图象可知,温度为时,热敏电阻阻值为,
由可知,电源电压:;
由图乙可知,温度为时,热敏电阻的阻值为,
因串联电路中总电阻等于各分电阻之和,
所以,电路中电流表的示数:
;
由图乙可知,环境温度越高,热敏电阻的阻值越小,则串联电路中的电流越大,且由题意可知,电路中电流最大为,
所以,当电路中电流最大为时,热敏电阻的阻值最小,所测环境温度最高,
由电阻的串联和欧姆定律可得:
,
则热敏电阻的最小阻值:,
由图乙可知其工作的最高环境温度。
答:电源电压为6V;
若环境温度为时且滑动变阻器接入电路的电阻,电流表的示数为;
当环境达到最高温度时滑动变阻器完全接入电路,则环境最高温度为。
【解析】分析清楚电路结构,由图示图象求出热敏电阻阻值,然后由欧姆定律求出电源电压。
根据图象读出温度为时热敏电阻的阻值,根据电阻的串联和欧姆定律求出电路中电流表的示数;
小量程电流表A允许通过的电流最大时,电路中的电阻最小,随着温度的升高热敏电阻逐渐减小,当滑动变阻器达到最大阻值时,热敏电阻达到最小阻值,此时热敏电阻正常工作的环境温度达到最高值。
本题是一道关于图象分析和利用欧姆定律进行计算的综合题,能否根据图象分析热敏电阻的变化趋势和正确判断变阻器所处状态跟正常工作的最高环境温度之间的关系是本题的解题关键所在。
第2页,共2页
第1页,共1页
