15.2电流和电路同步测试2021—2022学年人教版九年级物理全一册（含答案）

15.2
电流和电路
一、单选题

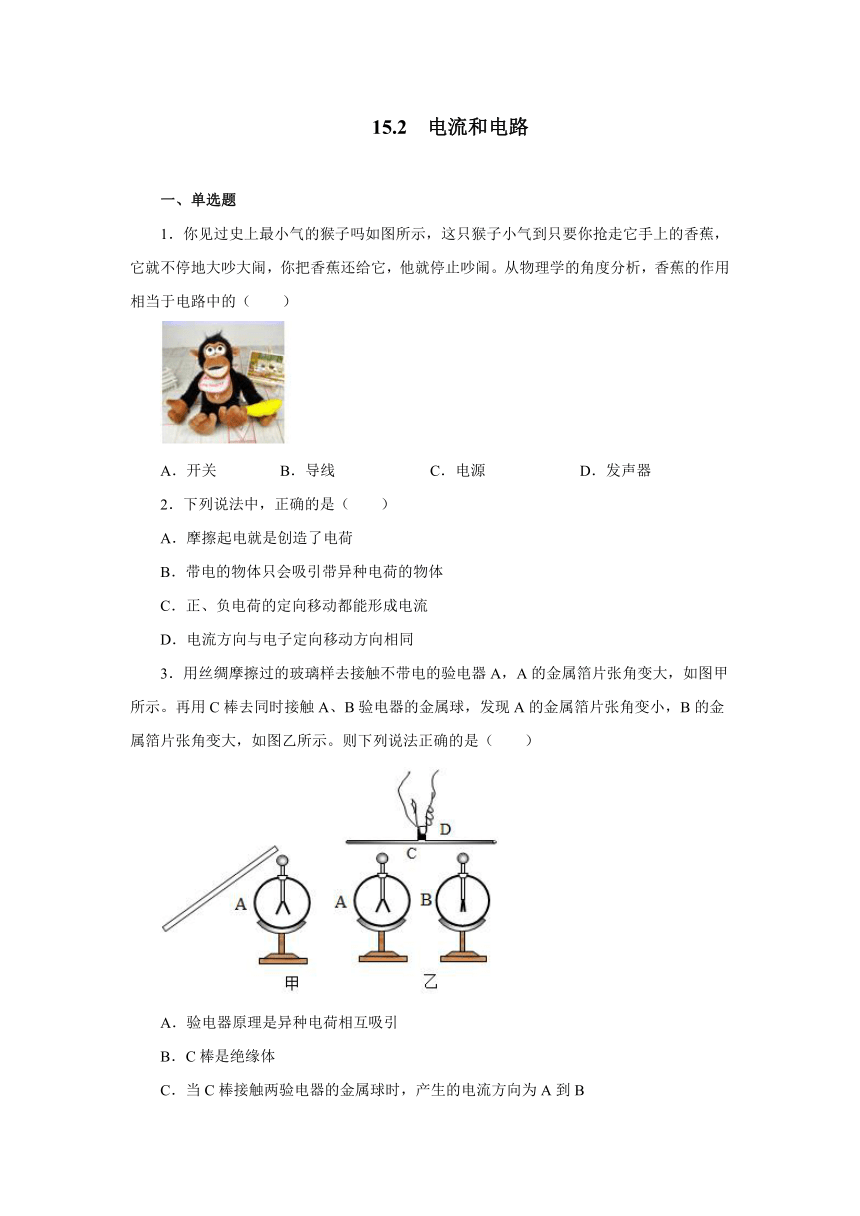

1．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度分析，香蕉的作用相当于电路中的（　　）
A．开关
B．导线
C．电源
D．发声器
2．下列说法中，正确的是（　　）
A．摩擦起电就是创造了电荷
B．带电的物体只会吸引带异种电荷的物体
C．正、负电荷的定向移动都能形成电流
D．电流方向与电子定向移动方向相同
3．用丝绸摩擦过的玻璃样去接触不带电的验电器A，A的金属箔片张角变大，如图甲所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大，如图乙所示。则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．C棒是绝缘体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒

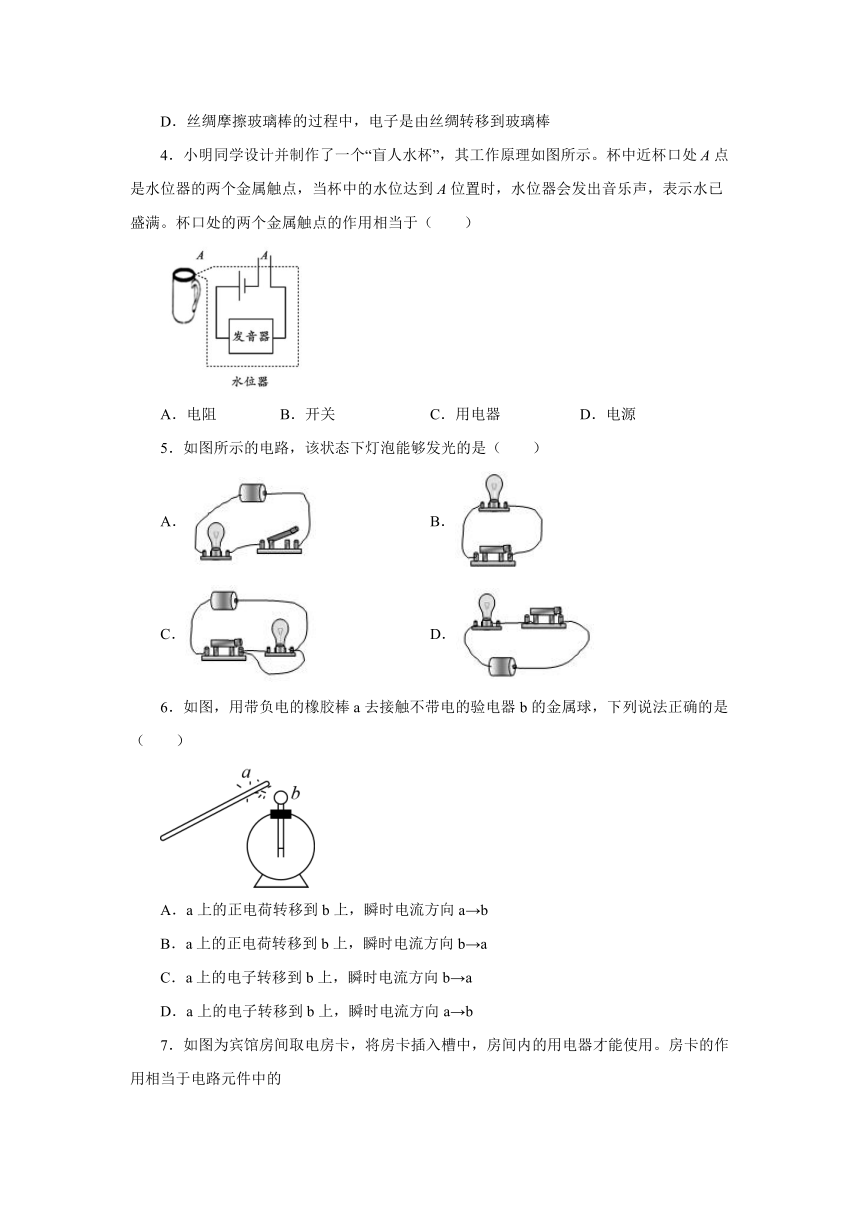

4．小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个金属触点，当杯中的水位达到A位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于（　　）
A．电阻
B．开关
C．用电器
D．电源
5．如图所示的电路，该状态下灯泡能够发光的是（　　）
A．
B．
C．
D．
6．如图，用带负电的橡胶棒a去接触不带电的验电器b的金属球，下列说法正确的是（　　）
A．a上的正电荷转移到b上，瞬时电流方向a→b
B．a上的正电荷转移到b上，瞬时电流方向b→a
C．a上的电子转移到b上，瞬时电流方向b→a
D．a上的电子转移到b上，瞬时电流方向a→b
7．如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的
A．电源
B．开关
C．电阻
D．导线

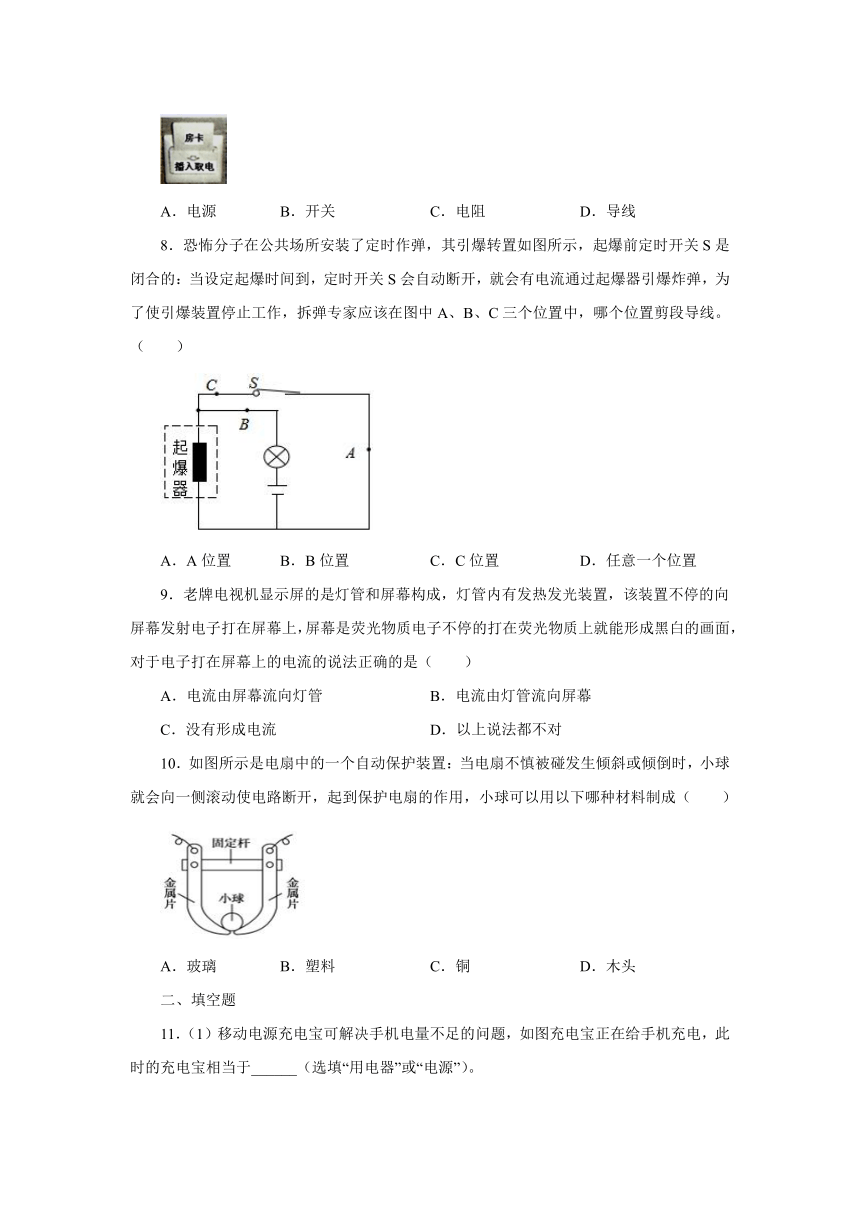

8．恐怖分子在公共场所安装了定时作弹，其引爆转置如图所示，起爆前定时开关S是闭合的：当设定起爆时间到，定时开关S会自动断开，就会有电流通过起爆器引爆炸弹，为了使引爆装置停止工作，拆弹专家应该在图中A、B、C三个位置中，哪个位置剪段导线。（　　）
A．A位置
B．B位置
C．C位置
D．任意一个位置
9．老牌电视机显示屏的是灯管和屏幕构成，灯管内有发热发光装置，该装置不停的向屏幕发射电子打在屏幕上，屏幕是荧光物质电子不停的打在荧光物质上就能形成黑白的画面，对于电子打在屏幕上的电流的说法正确的是（　　）
A．电流由屏幕流向灯管
B．电流由灯管流向屏幕
C．没有形成电流
D．以上说法都不对
10．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，小球可以用以下哪种材料制成（
）
A．玻璃
B．塑料
C．铜
D．木头
二、填空题
11．（1）移动电源充电宝可解决手机电量不足的问题，如图充电宝正在给手机充电，此时的充电宝相当于______（选填“用电器”或“电源”）。
（2）PM2.5是指大气中直径不大于2.5μm的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康。某科研队伍成功研制出PM2.5净化器，其原理如图。闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有______的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为______。
12．如图所示，是发光二极管的示意图，当电流从较长的接线脚流入时，二极管中有电流通过，使其发光；如果电流从较短接线脚流入，二极管不发光，电路处于______（选填“短路”或“断路”）状态，这说明发光二极管具有______特点。
13．如图所示，当开关S1，S2都断开时，电路处于
___
状态；当S1闭合，S2断开时，电路处于
_____
状态；当开关S1，S2都闭合时，电路处于
______
状态。
14．金属导体导电时，导体中做定向移动的电荷是______，其定向移动的方向与电流的方向______。
15．小琳同学观察小灯泡结构后，利用图中一节干电池、
一个小灯泡、一根导线就点亮了小灯泡，在图中小灯泡能够发光的是______图，在点亮前，她还连接过另外两个图，其中属于短路的是_______图
(均选填“A”、“B”或“C”).
16．如图，是一种静电喷涂枪,通电后,它可以使涂料微粒带上负电荷,当涂料喷出后,会形成分散的雾状,并均匀分布到被喷涂的金属球上,喷出后的涂料之所以会更分散的原因是_________，金属支架中会形成瞬时电流,
其电流方向是___________
（填“向上”或“向下“）．
17．如图是常用手电筒的剖面图，后盖的弹簧是___________（导体/绝缘体），按下按键前，小灯泡不亮，电路为___________（通路/短路/断路）；按下按键后，小灯泡发光，将___________能转化为光能。
三、实验题
18．如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光．由此可以确定
________
为同一导线的两端（填字母，下同）．
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与_______
相连时，另一端只需接触一根导线就能将两根导线辨别开．若另一端接D时小灯泡不发光，则A和_______
为同一根导线的两端．
参考答案
1．A
2．C
3．C
4．B
5．D
6．C
7．B
8．B
9．A
10．C
11．电源
吸引轻小物体
异种电荷相互吸引
12．断路
单向导电性
13．开路
通路
短路
14．电子
相反
15．A
C
16．同种电荷互相排斥
向上
17．导体
断路
电
18．CF
F
E
