15.5串、并联电路中电流的规律同步测试2021—2022学年人教版九年级物理全一册（含答案）

15.5
串、并联电路中电流的规律
一、单选题
1．如图所示电路，闭合开关，以下判断正确的是（　　）
A．灯L1、L2串联
B．电流表测灯L1电流
C．电流表测灯L2电流
D．电流表测总电流
2．在如图所示电路中，若a、b、c、d四点处的电流分别为Ia、Ib、Ic、Id，若Ia=1.5A，Ic=0.8A，则电流Ib
、Id分别是（
）
A．0.8A和0.7A
B．1.5和0.7A
C．0.8A和1.5A
D．0.7A和1.5A
3．如图所示的电路中，电源电压相同且不变，灯L1，L2规格相同，闭合开关S，电流表示数最大的是（　　）
A．
B．
C．
D．

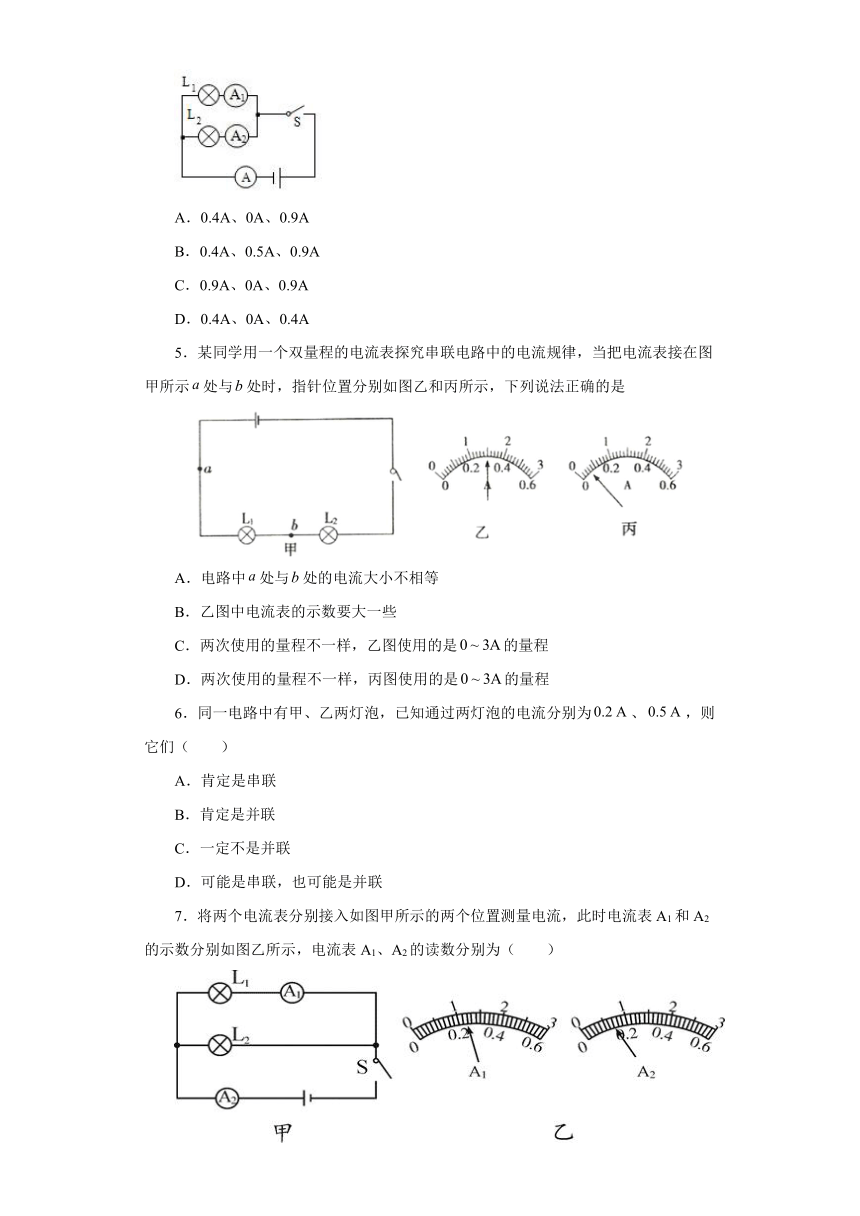

4．如图所示的电路中，电源电压保持不变，闭合开关后，A1
示数为
0.4A，A2
示数为
0.5A若灯
L
2
断路，则电流表
A1、A2、A
的示数分别为
A．0.4A、0A、0.9A
B．0.4A、0.5A、0.9A
C．0.9A、0A、0.9A
D．0.4A、0A、0.4A
5．某同学用一个双量程的电流表探究串联电路中的电流规律，当把电流表接在图甲所示处与处时，指针位置分别如图乙和丙所示，下列说法正确的是
A．电路中处与处的电流大小不相等
B．乙图中电流表的示数要大一些
C．两次使用的量程不一样，乙图使用的是的量程
D．两次使用的量程不一样，丙图使用的是的量程
6．同一电路中有甲、乙两灯泡，已知通过两灯泡的电流分别为、，则它们（
）
A．肯定是串联
B．肯定是并联
C．一定不是并联
D．可能是串联，也可能是并联
7．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2的示数分别如图乙所示，电流表A1、A2的读数分别为（　　）
A．0.22
A　0.7
A
B．0.14
A　1.2
A
C．0.24
A　1.2
A
D．0.24
A　0.7
A
二、作图题

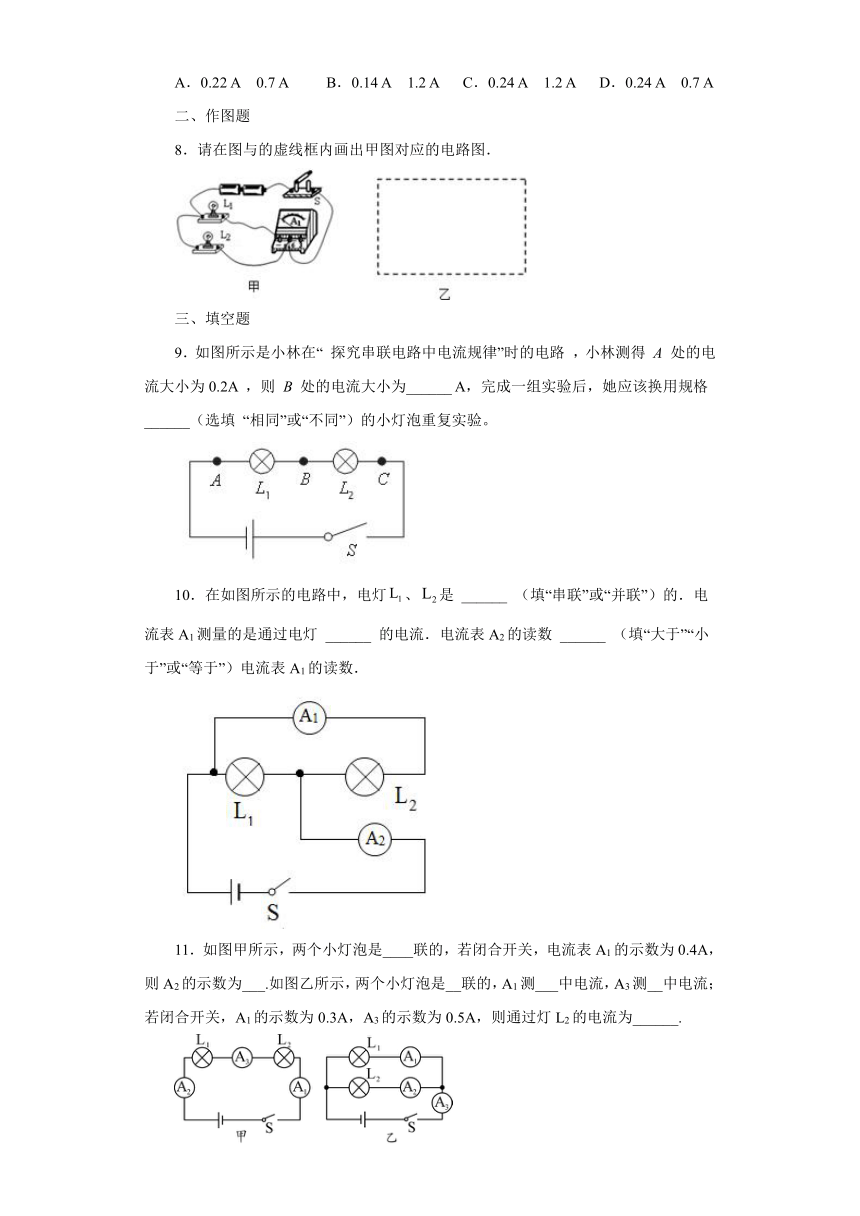

8．请在图与的虚线框内画出甲图对应的电路图．
三、填空题
9．如图所示是小林在“
探究串联电路中电流规律”时的电路
，小林测得
A
处的电流大小为0.2A
，则
B
处的电流大小为______
A，完成一组实验后，她应该换用规格______（选填
“相同”或“不同”）的小灯泡重复实验。
10．在如图所示的电路中，电灯、是
______
（填“串联”或“并联”）的．电流表A1测量的是通过电灯
______
的电流．电流表A2的读数
______
（填“大于”“小于”或“等于”）电流表A1的读数．
11．如图甲所示，两个小灯泡是____联的，若闭合开关，电流表A1的示数为0.4A，则A2的示数为___.如图乙所示，两个小灯泡是__联的，A1测___中电流，A3测__中电流；若闭合开关，A1的示数为0.3A，A3的示数为0.5A，则通过灯L2的电流为______.
12．某电路中，通过的电流是，通过的电流是，则干路中的电流是___________
。
13．如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过____
的电流，a电流表的读数应为_____安，b电流表的读数应为________安．
14．如图所示，闭合开关S，灯泡L1和L2组成______联电路，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是______A，L2中的电流是______A。
四、实验题
15．小明按照课本要求探究并联电路中电流的关系，他设计如图甲的电路图，连成图乙所示的实物图，把电流表分别接在A，B，C处，测出它们的电流，填入下表。
次数
IA/A
IB/A
IC/A
1
0.10
0.12
0.22
2
0.20
0.24
0.44
3
0.6
0.3
0.56
(1)小明连接完电路，闭合开关后发现电流表指针向左偏转，出现这种现象的原因是______，小明改正后，再测C点电流读数时，L2突然不亮了，L1仍旧发光，小明会看到电流表的示数______
（选填“不变”“增大”、“减小”）
(2)通过对表格中数据的分析，可以得出______
(3)测量三次的目的是______，在实验中我们可以采用______的方法改变电流的大小而进行三次实验。
(4)小刚提出，可以在原有器材的基础上再添加一个开关，可以不用来回拆接电流表，就可以完成实验。请在虚线框内画出符合这个设计的电路图。______
16．在“探究串联电路电流规律”的实验中，图甲是实验的电路图。
(1)在连接电路时，开关应处于
______
状态，电流表应选
______
A的量程试触；
(2)电流表应
______
（填“串联”或“并联”）在被测电路中，在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是
______
；
(3)下表是在实验中用两盏规格相同的小灯泡测得的实验数据。由实验数据得出的实验结论是：串联电路中的电流处处相等。请指出探究过程的两点不妥之处：
①
______
②
______
。
A点电流
B点电流
C点电流
0.16
0.16
0.16
五、计算题
17．如图所示，电流表A
1
的示数为0.18A，电流表A
2
的示数为0.58A，通过灯泡L
3
的电流为0.3A，
求：
（1）通过灯泡L
1
和L
2
的电流各是多少？
（2）电流表A
3
读数是多少？
18．在如图所示电路中，通过L1的电流为2A，通过L2的电流为3A，通过L3的电流为4A，则电流表A1、A2、A3示数分别是多大?
参考答案
1．B
2．D
3．A
4．D
5．D
6．B
7．D
8．
9．0.2
不同
10．并联
L2
大于
11．串
0.4A
并
L1
干路
0.2A
12．0.45
13．L1
0.3
1.2
14．并
0.7
0.9
15．电流表接线柱接反
减小
并联电路干路电流等于各支路电流之和
使结论更具有普遍性
更换不同规格的小灯泡
16．断开
0~3
串联
电流表的正负接线柱接反了
采用了规格相同的小灯泡
实验只做了一次具有偶然性
17．（1）0.18A，0.4A（2）0.88A
18．9A；7A；5A
