15.4电流的测量同步测试2021—2022学年人教版九年级物理全一册（含答案）

15.4
电流的测量
一、单选题
1．以下是四位同学为了测量通过L1的电流而设计的电路图，其中正确的是（　　）
A．
B．
C．
D．
2．在实验室，某同学发现一个电流表有两个量程，大量程是“0-9A”，小量程模糊不清.为了测量小量程是多少，他先用大量程接入电路，指针位置如图甲所示，然后再改用小量程接入同一电路，指针位置如图乙所示，则电流表的小量程为（
）
A．0-0.6A
B．0-1A
C．0-2A
D．0-3A
3．下列关于电流表的说法错误的是（
）
A．电流表必须串联在电路中
B．电流必须从电流表的正接线柱流入，从负接线柱流出
C．所测电流不能超过电流表的量程
D．电流表的正负接线柱可以直接接到电源的正负极上
4．如图所示，在练习使用电流表的实验中，某同学发现电流表（0~0.6A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（　　）
A．7A
B．5.4A
C．0.24A
D．0.28A

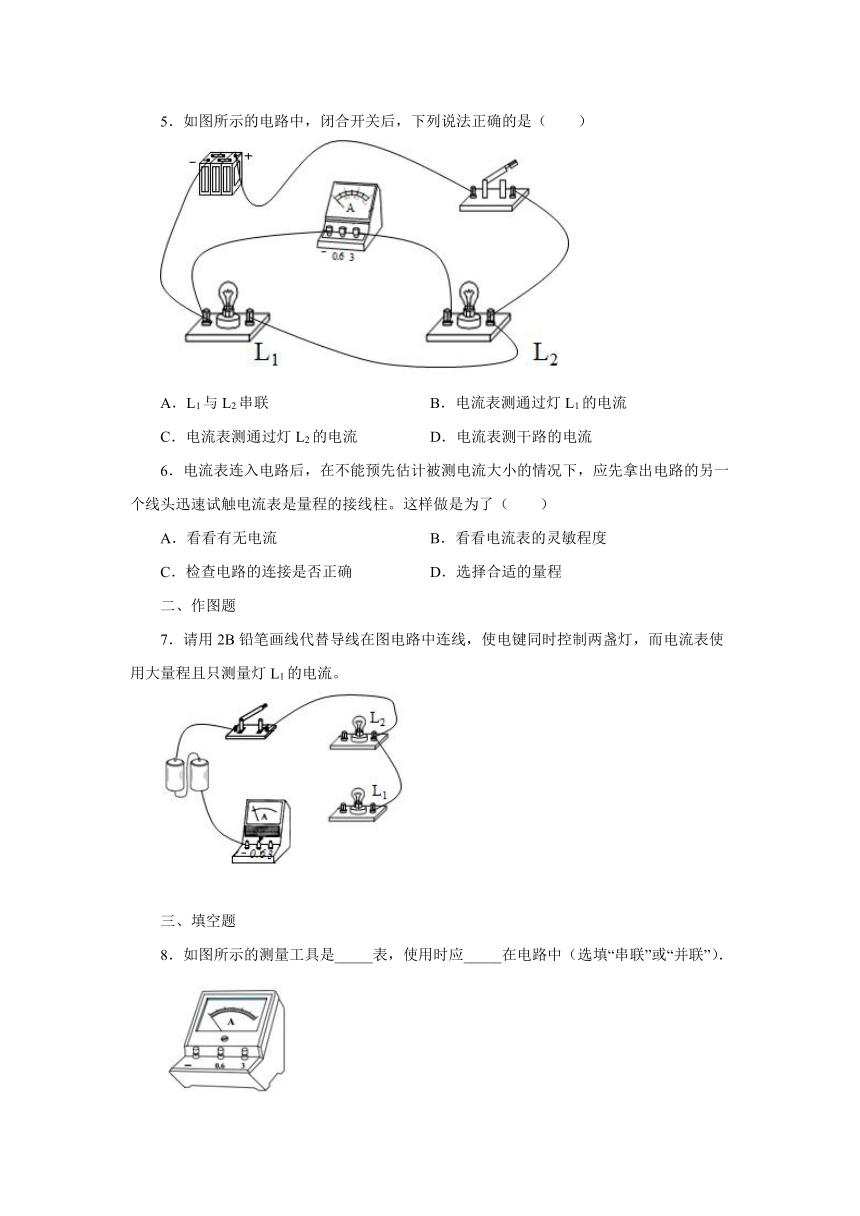

5．如图所示的电路中，闭合开关后，下列说法正确的是（　　）
A．L1与L2串联
B．电流表测通过灯L1的电流
C．电流表测通过灯L2的电流
D．电流表测干路的电流
6．电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表是量程的接线柱。这样做是为了（
）
A．看看有无电流
B．看看电流表的灵敏程度
C．检查电路的连接是否正确
D．选择合适的量程
二、作图题
7．请用2B铅笔画线代替导线在图电路中连线，使电键同时控制两盏灯，而电流表使用大量程且只测量灯L1的电流。
三、填空题
8．如图所示的测量工具是_____表，使用时应_____在电路中（选填“串联”或“并联”）．
9．日光灯的电流为I1=150mA，电冰箱的电流约I2=0.8A，计算器中电源的电流为I3=100μA。则电流由小到大的排列顺序为：___________＜___________＜___________。
10．使用电流表时，必须把它_____（选填“串联”或“并联”）接在要测量的那部分的电路中，使用时必须让电流表的“+”接线柱靠近电源的正极，还要注意所测的电流不得超过它的_____．在某次测量过程中，电流表指针偏转如图所示，出现该错误可能的原因是_____．
11．在电学实验中，连接电路时电键应处于______状态，电流表应_______（选填“串联”或“并联”）在被测电路，电流应从电流表的______接线柱流入。
12．使用电流表时，应先估计被测电流，然后选用合适的量程．若不能预先估计，则应从电流表_____（选填“较大”或“较小）的量程测起，并采用_____法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为_____A．
13．甲.乙.丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲.乙.丙所示的三种情况。请分析它们在电流表的使用上分别存在什么问题。
甲同学的问题：_______。乙同学的问题：______
。丙同学的问题：______。
14．如图是某实验电路的一部分，某次测量表盘如图所示，电流表的示数为___________A，若通过导线ab电流为0.2A，若导线cd中的电流方向由d到c，则通过导线cd的电流大小是___________A或___________A。
15．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图所示，产生这种情况的原因是
____________
，他接下来的做法是
____________
。
16．根据所学知识完成下面的填空：
(1)电流可用电流表来测量，其在电路图中的符号是。如图是实验室常用的电流表，它有3个接线柱，其中1个负接线柱，2个正接线柱，接线时只能接一个正接线柱，一个负接线柱。
(2)如果接“﹣”和“”这两个接线柱，则量程为0~0.6A，每大格表示0.2A，每小格表示0.02A，即分度值为0.02A；
(3)如果接“﹣”和“”这两个接线柱，则量程为______A，每大格表示______A，每小格表示______A，即分度值为______A；
电流表的使用规则：
(4)使用前看清它的指针是否指零，如不指零，要先用螺丝刀旋转表盘上调零螺丝，使指针归零。
要估计被测电流的大小，被测电流不能超过电流表的量程，如不能估计被测测电流的大小，要先用大量程进行试触。根据指针偏转情况选择合适的量程；
(5)电流表要______联在电路中；
(6)电流要从电流表的______接线柱流入______接线柱流出。如果接线柱接反，则指针会反向偏转，这样极易损坏电流表；
(7)电流表不允许不经过用电器接在电源两极上。电流表直接接在电源两极上，相当于______，这样电路中的电流______，造成的后果是______。
电流表的读数：
根据接线情况认清量程和分度值，再看指针偏转了多少格，然后读数。
17．如图，某同学用电流表测电流时，使用了
“+”和“0.6”接线柱接入电路，电流表的指针偏转超出刻度范围，则他应该选择的量程为________，如果电流表的指针反向偏转，这是因为________.
四、实验题
18．在“练习使用电流表”的实验中：
（1）如题图是实验室中常见的电流表的示意图，请你写出从图中得到的两条信息：①________；②________．
（2）为了正确地使用电流表，连接时必须做到如下几点：
①电流表必须________接入；
②必须使电流从________流入，________流出：
③选择适当的________：
④绝对不允许将电流表直接连接到________上．
参考答案
1．D
2．D
3．D
4．D
5．C
6．D
7．
8．电流表
串联
9．I3I1I2
10．串联
量程
电流表的量程选大了
11．断开串联正
12．较大
试触
0.46
13．量程选择太小
正负接线柱接反了
量程选择太大
14．0.46
0.26
0.66
15．电流表的接入的量程太大
断开开关，将电流表改接到小量程
16．0~3
1
0.1
0.1
串
正
负
短路
非常大
烧坏电流表
17．0～3A接线柱接反了
18．电流表选择的量程是0～3A
电流表的示数为1.9A
串联
“十”接线柱
“一”接线柱
量程
电源两极
