第十六章过关测试
第Ⅰ卷　(选择题　共33分)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
一、选择题(每题3分,共33分)
图16-1
1.小明家中的电能表如图16-1所示,下列说法中不正确的是
(　　)
A.每消耗1
kW·h
电能,电能表的转盘转2500
r
B.电能表的额定电压为220
V,允许通过的最大电流为10
A
C.小明家中1500
W的电烤炉和1000
W的电热壶可以同时正常工作
D.电能表读数的单位是kW·h
2.电能表是测量用电器消耗电能的仪表,小华想验证他家电能表表盘上标注的每千瓦·时的转数是否准确,于是他将标有“220
V　3
A”的用电器单独接入电路中,当该用电器正常工作5
min后,电能表的转盘正好转了110
r,则该电能表每千瓦·时的实际转数应是
(　　)
A.2400
r
B.2000
r
C.1500
r
D.1200
r
3.一个电热器的电阻为R,当它两端的电压为U、通电时间为t时,消耗电能为1
W;若要使它消耗的电能为4
W,下列方法正确的是
(　　)
A.电阻R不变,电压U不变,通电时间t变为原来的2倍
B.电阻R减半,电压U增大1倍,通电时间t不变
C.电阻R不变,电压U增大1倍,通电时间t不变
D.电阻R减半,电压U不变,通电时间t不变
4.如图16-2所示,手电筒中的电流为0.5
A,电源为三节干电池,则该手电筒小灯泡的功率最接近
(　　)
A.0.25
W
B.0.75
W
C.2.25
W
D.9.00
W
图16-2
图16-3
5.甲、乙两只普通照明灯泡的铭牌如图16-3所示,下列说法中正确的
(　　)
A.乙灯的实际功率一定是25
W　　　　　B.将甲灯接入110
V电路中,它的额定功率为50
W
C.两灯均正常发光时,甲灯灯丝电阻较小　D.两灯均正常发光时,乙灯消耗的电能较少

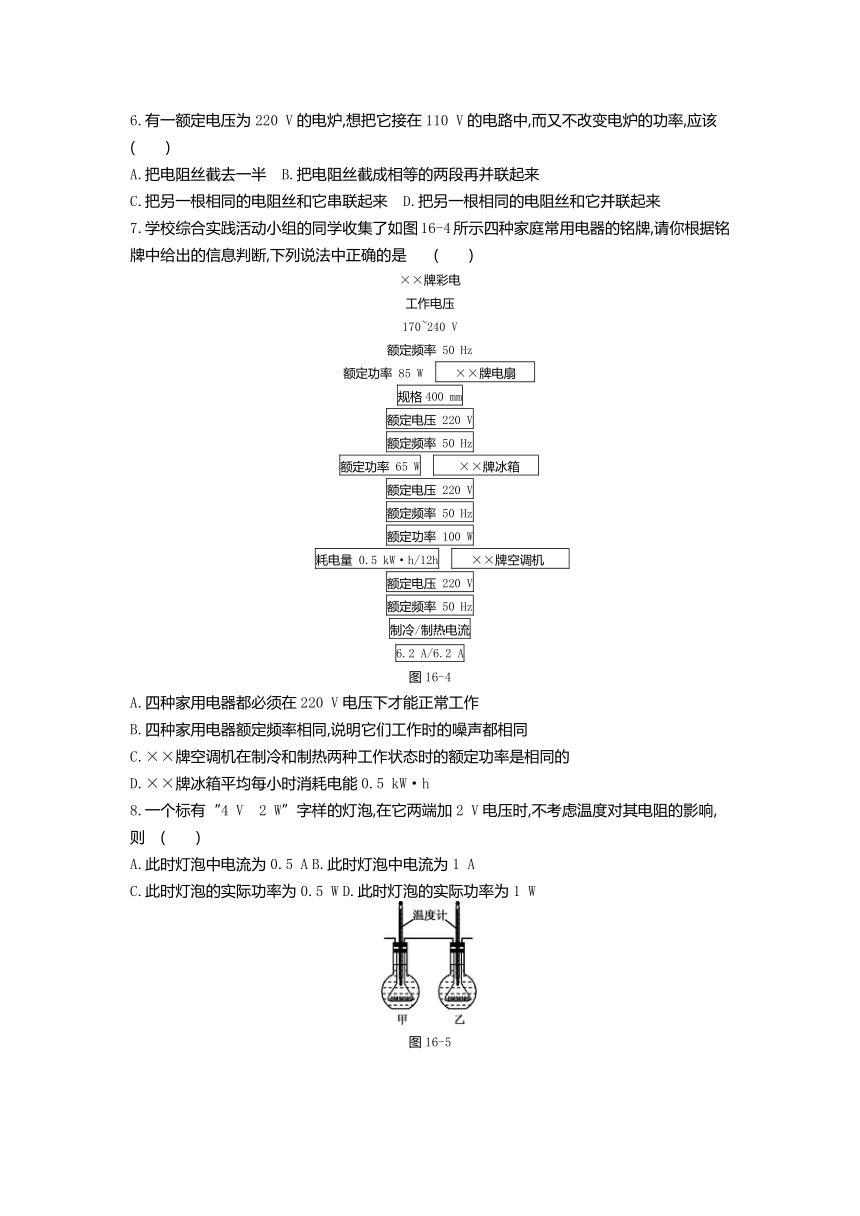

6.有一额定电压为220
V的电炉,想把它接在110
V的电路中,而又不改变电炉的功率,应该(　　)
A.把电阻丝截去一半
B.把电阻丝截成相等的两段再并联起来
C.把另一根相同的电阻丝和它串联起来
D.把另一根相同的电阻丝和它并联起来
7.学校综合实践活动小组的同学收集了如图16-4所示四种家庭常用电器的铭牌,请你根据铭牌中给出的信息判断,下列说法中正确的是
(　　)
××牌彩电
工作电压
170~240
V
额定频率
50
Hz
额定功率
85
W　　
××牌电扇
　
规格400
mm
额定电压
220
V
额定频率
50
Hz
额定功率
65
W　　　××牌冰箱　
额定电压
220
V
额定频率
50
Hz
额定功率
100
W
耗电量
0.5
kW·h/12h　　
××牌空调机　　
额定电压
220
V
额定频率
50
Hz
制冷/制热电流
6.2
A/6.2
A
图16-4
A.四种家用电器都必须在220
V电压下才能正常工作
B.四种家用电器额定频率相同,说明它们工作时的噪声都相同
C.××牌空调机在制冷和制热两种工作状态时的额定功率是相同的
D.××牌冰箱平均每小时消耗电能0.5
kW·h
8.一个标有“4
V　2
W”字样的灯泡,在它两端加2
V电压时,不考虑温度对其电阻的影响,则
(　　)
A.此时灯泡中电流为0.5
A
B.此时灯泡中电流为1
A
C.此时灯泡的实际功率为0.5
W
D.此时灯泡的实际功率为1
W
图16-5

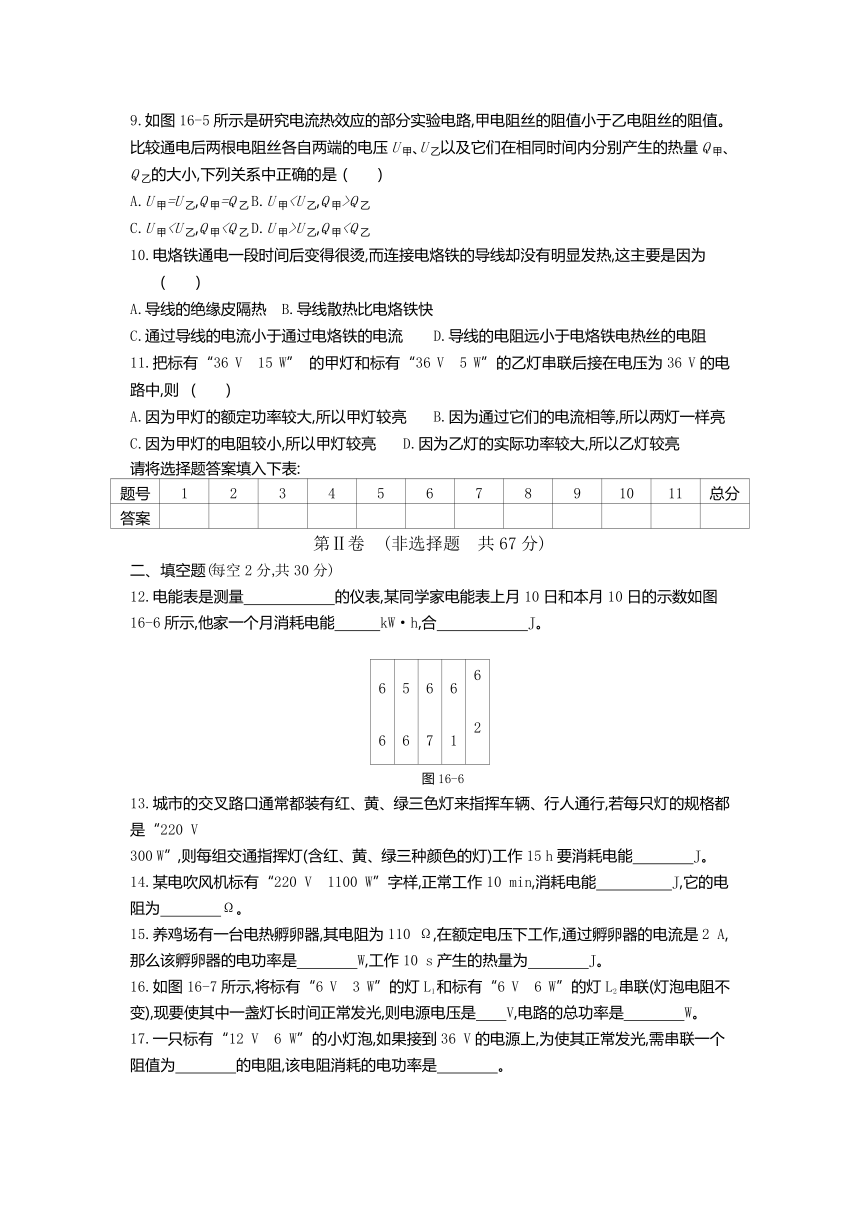

9.如图16-5所示是研究电流热效应的部分实验电路,甲电阻丝的阻值小于乙电阻丝的阻值。比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小,下列关系中正确的是
(　　)
A.U甲=U乙,Q甲=Q乙
B.U甲Q乙
C.U甲D.U甲>U乙,Q甲10.电烙铁通电一段时间后变得很烫,而连接电烙铁的导线却没有明显发热,这主要是因为
(　　)
A.导线的绝缘皮隔热
B.导线散热比电烙铁快
C.通过导线的电流小于通过电烙铁的电流
D.导线的电阻远小于电烙铁电热丝的电阻
11.把标有“36
V　15
W”
的甲灯和标有“36
V　5
W”的乙灯串联后接在电压为36
V的电路中,则
(　　)
A.因为甲灯的额定功率较大,所以甲灯较亮
B.因为通过它们的电流相等,所以两灯一样亮
C.因为甲灯的电阻较小,所以甲灯较亮
D.因为乙灯的实际功率较大,所以乙灯较亮
请将选择题答案填入下表:
题号
1
2
3
4
5
6
7
8
9
10
11
总分
答案
第Ⅱ卷　(非选择题　共67分)
二、填空题(每空2分,共30分)
12.电能表是测量　　　　　　的仪表,某同学家电能表上月10日和本月10日的示数如图16-6所示,他家一个月消耗电能　　　kW·h,合　　　　　　J。?
6
5
6
6
6
6
6
7
1
2
　　图16-6
13.城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆、行人通行,若每只灯的规格都是“220
V
300
W”,则每组交通指挥灯(含红、黄、绿三种颜色的灯)工作15
h要消耗电能　　　　J。?
14.某电吹风机标有“220
V　1100
W”字样,正常工作10
min,消耗电能　　　　　J,它的电阻为　　　　Ω。?
15.养鸡场有一台电热孵卵器,其电阻为110
Ω,在额定电压下工作,通过孵卵器的电流是2
A,那么该孵卵器的电功率是　　　　W,工作10
s产生的热量为　　　　J。?
16.如图16-7所示,将标有“6
V　3
W”的灯L1和标有“6
V　6
W”的灯L2串联(灯泡电阻不变),现要使其中一盏灯长时间正常发光,则电源电压是　　V,电路的总功率是　　　　W。
?
17.一只标有“12
V　6
W”的小灯泡,如果接到36
V的电源上,为使其正常发光,需串联一个阻值为　　　　的电阻,该电阻消耗的电功率是　　　　。?
图16-7
图16-8
18.如图16-8所示,电源电压保持不变,电阻R1=1
Ω、R2=2
Ω。当S1、S2都断开时,电流表的示数为2
A,若通电30
s,电路中消耗的总电能为　　　J;当S1、S2由断开变为闭合时,电流表的示数变化了1.5
A,则电阻R3=　　　　Ω,此时电路的总功率为　　　　W。?
三、实验探究题(12分)
图16-9
19.在“测定小灯泡的电功率”实验中,电源由两节新干电池组成,小灯泡L标有“2.5
V”字样,滑动变阻器标有“10
Ω　1
A”字样。
(1)请用笔画线代替导线,将图16-9中实物电路正确连接完整。要求:闭合开关S前,移动滑动变阻器的滑片P至左端时,变阻器连入电路的阻值最大。
(2)连接好电路,闭合开关,观察到灯泡L不发光,电压表的示数为零。将电压表分别正确并联在AB、AC、AD两端,发现UAB=UAC=0,UAD>0。请判断,发生的故障是　　　　(选填“AB”“BC”或“CD”)断路。?
(3)故障排除后,小明通过实验测得如下表所示的数据,分析数据可知灯泡的额定功率是　　W。?
实验次数
电压表示数U/V
电流表示数I/A
1
2.0
0.17
2
2.5
0.20
3
3.0
0.22
(4)小明通过表格中的实验数据,比较出“实际电压是额定电压一半时的电功率P1”和“实际电流是额定电流一半时的电功率P2”的大小,则P1　　　　(选填“大于”“小于”或“等于”)P2。?
(5)小明将灯泡换成阻值为5
Ω的定值电阻继续探究“电流与电阻关系”,他调节滑动变阻器的滑片使电压表示数为2
V,读出电流表的示数,并记录在表格中,他接着进行正确的操作,将10
Ω的电阻接入电路,为读取正确的电流值,他应将滑动变阻器的滑片向　　　　(选填“左”或“右”)移,当电压表示数为2
V时,停止调节,读出电流表的示数。按照小明的实验设计,为了能完成实验,所选定值电阻的最大值为　　　　
Ω。?
四、计算题(共25分)
图16-10
20.(10分)如图16-10所示,电源电压不变,小灯泡标有“6
V　3
W”字样,滑动变阻器最大阻值为24
Ω。
(1)小灯泡正常工作10
min将消耗多少电能?
(2)当滑片P在中点时,小灯泡恰好正常发光,则电源电压为多少?
21.(15分)有一种电饭锅(如图16-11甲所示),它上面的铭牌如图乙所示,内部电路如图丙所示。R1是加热电阻,R2是限流电阻,R2的阻值为484
Ω。煮饭时接通220
V电源,闭合手动开关S1,电饭锅处在加热状态。当锅内食物温度达到103
℃时,开关S1会自动断开,断开后若无外力作用则不会自动闭合。S2是一个自动温控开关,当锅内食物温度达到80
℃时会自动断开,温度低于70
℃时会自动闭合。问:
(1)若接通电源后没有闭合开关S1,那么电饭锅能将饭煮熟吗?为什么?
(2)在一个标准大气压下若用这种电饭锅烧水,则开关S1的自动断电功能不起作用,这是为什么?
(3)R1的阻值是多少?
(4)在保温情况下,电饭锅的电功率是多少?
　
防触电保护类型Ⅰ类
额定容积3
L
型号NN-5313
WF
电源频率
50
Hz
额定电压
220
V
质量1.5
kg
最大功率
1000
W
　　　　　　　乙　
图16-11
第十六章过关测试
1.C　2.B　3.C　4.C　5.C　6.B　7.C　8.C　9.C
10.D　11.D
12.电能(电功)　104.6　3.7656×108
13.1.62×107　14.6.6×105　44
15.440　4400　16.9　4.5
17.48
Ω　12
W　18.360　12　21
19.(1)如图所示
(2)CD　(3)0.5　(4)大于　(5)左　20　
20.(1)W=PLt=3
W×10×60
s=1800
J。
(2)I===0.5
A,U滑=IR滑=0.5
A×12
Ω=6
V,U=U滑+UL=6
V+6
V=12
V。
21.(1)不能,因为当锅内温度达到80
℃时,S2自动断开,电饭锅进入保温状态。
(2)因为在一个标准大气压下水的沸点是100
℃,水的温度达不到103
℃,所以S1不会自动断开。
(3)
48.4
Ω　(4)90.9
W
