16.1电压同步测试2021—2022学年人教版九年级物理全一册（含答案）

16.1
电压
一、单选题

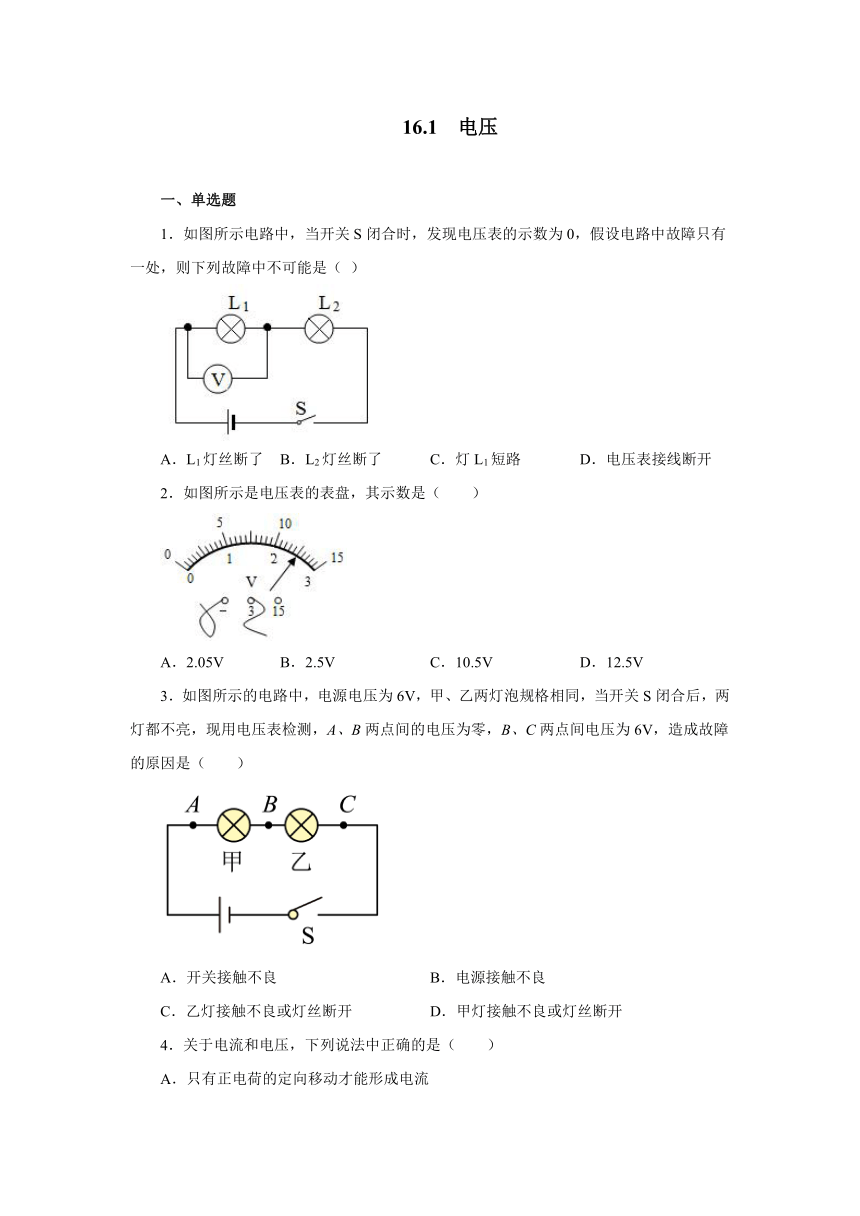

1．如图所示电路中，当开关S闭合时，发现电压表的示数为0，假设电路中故障只有一处，则下列故障中不可能是（
）
A．L1灯丝断了
B．L2灯丝断了
C．灯L1短路
D．电压表接线断开
2．如图所示是电压表的表盘，其示数是（　　）
A．2.05V
B．2.5V
C．10.5V
D．12.5V
3．如图所示的电路中，电源电压为6V，甲、乙两灯泡规格相同，当开关S闭合后，两灯都不亮，现用电压表检测，A、B两点间的电压为零，B、C两点间电压为6V，造成故障的原因是（　　）
A．开关接触不良
B．电源接触不良
C．乙灯接触不良或灯丝断开
D．甲灯接触不良或灯丝断开
4．关于电流和电压，下列说法中正确的是（　　）
A．只有正电荷的定向移动才能形成电流
B．规定自由电荷定向移动的方向为电流方向
C．电路中的电压是形成电流的原因
D．只要电路中有电源，电路中就一定有电流

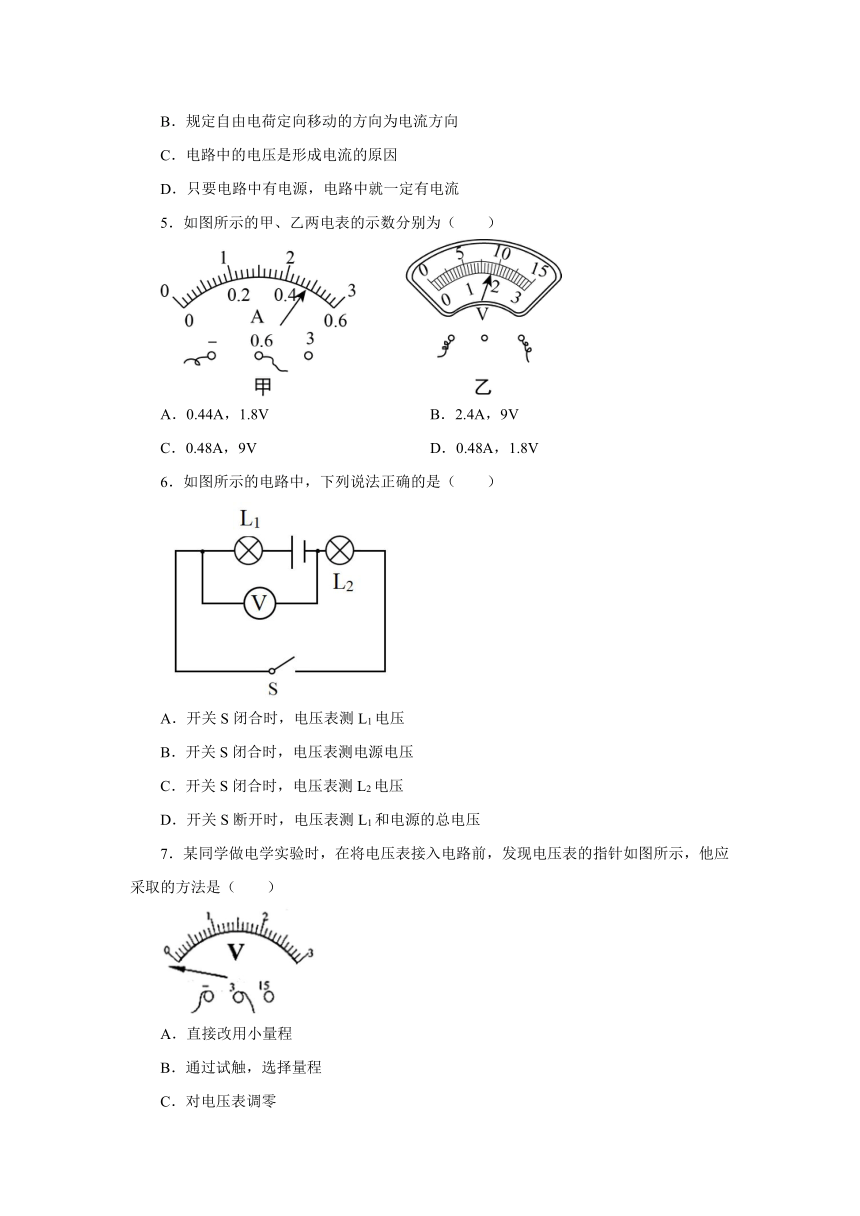

5．如图所示的甲、乙两电表的示数分别为（　　）
A．0.44A，1.8V
B．2.4A，9V
C．0.48A，9V
D．0.48A，1.8V
6．如图所示的电路中，下列说法正确的是（　　）
A．开关S闭合时，电压表测L1电压
B．开关S闭合时，电压表测电源电压
C．开关S闭合时，电压表测L2电压
D．开关S断开时，电压表测L1和电源的总电压
7．某同学做电学实验时，在将电压表接入电路前，发现电压表的指针如图所示，他应采取的方法是（　　）
A．直接改用小量程
B．通过试触，选择量程
C．对电压表调零
D．将电压表“+”
“-”接线柱的接线对调

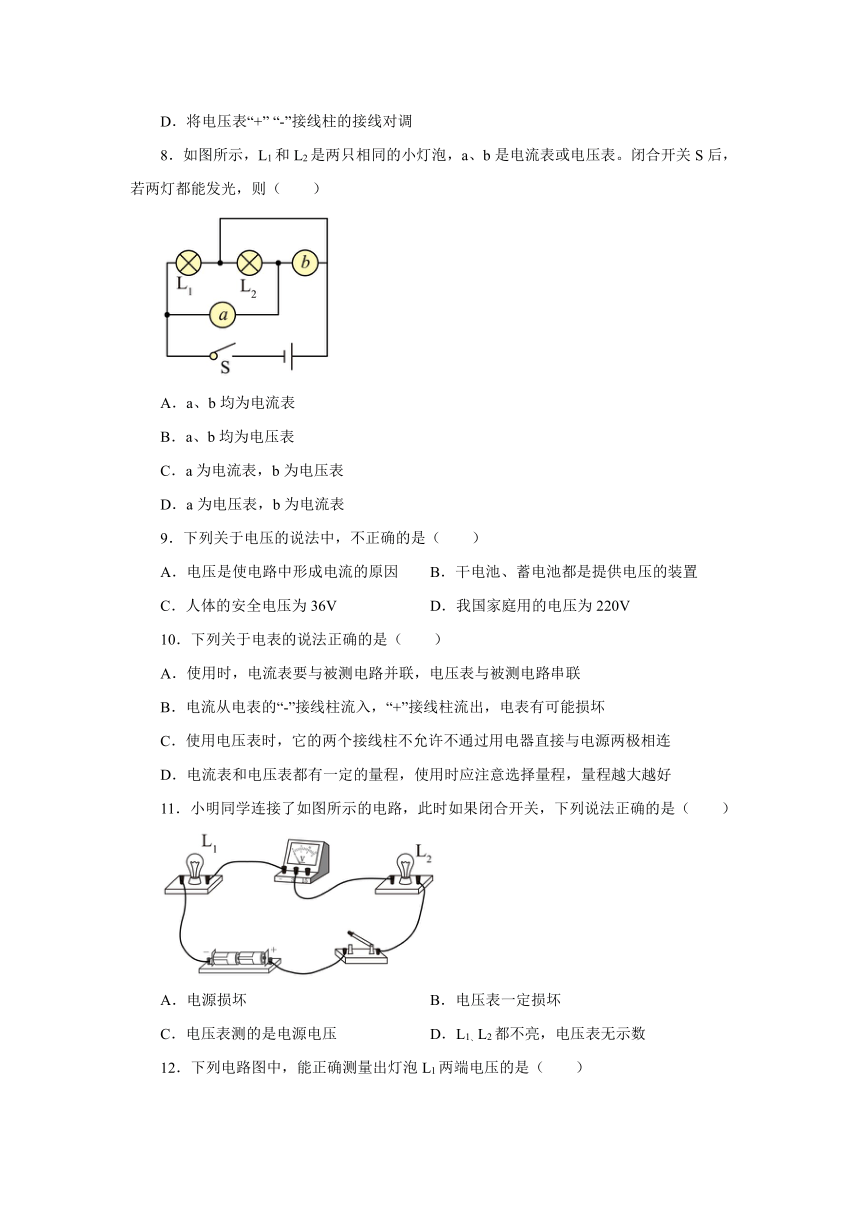

8．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
9．下列关于电压的说法中，不正确的是（　　）
A．电压是使电路中形成电流的原因
B．干电池、蓄电池都是提供电压的装置
C．人体的安全电压为36V
D．我国家庭用的电压为220V
10．下列关于电表的说法正确的是（　　）
A．使用时，电流表要与被测电路并联，电压表与被测电路串联
B．电流从电表的“-”接线柱流入，“+”接线柱流出，电表有可能损坏
C．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
11．小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（　　）
A．电源损坏
B．电压表一定损坏
C．电压表测的是电源电压
D．L1、L2都不亮，电压表无示数
12．下列电路图中，能正确测量出灯泡L1两端电压的是（　　）
A．
B．
C．
D．
二、填空题
13．用电压表测某段电路的电压时，应将电压表______（选填“并”或“串”）联在该电路两端，被测电压______（选填“能”或“不能”）超过它的量程。
14．如图所示，电流表的示数为________A，电压表的示数为________V．
15．电压表的读数方法：A、看接线柱确定________。B、看_________（每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。（电压表有两个量程：
0~3
V，每小格表示的电压值是____
V；0~15V，每小格表示的电压值是______V。）
16．如图所示，在烧杯中加入盐水，将铜片和锌片放在盐水中制成一个盐水电池：用电压表测量出这个盐水电池的电压为
_______
V，锌片是盐水电池的
____
（选填“正”或“负”）极?
三、实验题
17．在探究“水果电池的电压与哪些因素有关”的实验中（如图所示）．
（1）小倩提出如下猜想：
猜想一：水果电池的电压与水果种类有关；
猜想二：水果电池的电压与两电极间距离有关；
猜想三：水果电池的电压与两电极插入水果的深度有关．
为了验证上述猜想是否正确，小倩设计了如下表1．
表1
实验编号
水果种类
深度
两电极间距离
电压
1
苹果
1
3
2
2
2
3
3
3
4
菠萝
2
1
5
2
2
①为验证猜想一，应做编号为______的实验；
②为验证猜想二，应做编号为______的实验．
（2）实验中观察到电压表指针的偏转情况正常，该电池的______片是它的正极．
（3）小倩又提出猜想四：水果电池的电压与水果大小有关．她将苹果依次切去一部分来做实验，并记录数据如表2，该实验说明______．
表2
苹果大小/个
1
3/4
1/2
1/4
测得的电压
18．使用都已调零的电压表测量不同用电器两端的电压时，闭合开关后，电压表分别出现了下列图甲乙丙丁四种情况：
试分析出现甲和丙两种状况的原因
分析出现这种情况的原因：
甲：___________；乙：所测电压过大；
丙：_________________________；丁：电压表所选量程过大；
参考答案
1．A
2．B
3．C
4．C
5．C
6．C
7．C
8．C
9．C
10．B
11．C
12．A
13．并
不能
14．0.22
1.5
15．量程
分度值
0.1
0.5
16．0.6
负
17．2和5
4和5
铜
水果电池的电压与水果大小无关
18．正负接线柱接反了
量程选择太小了
