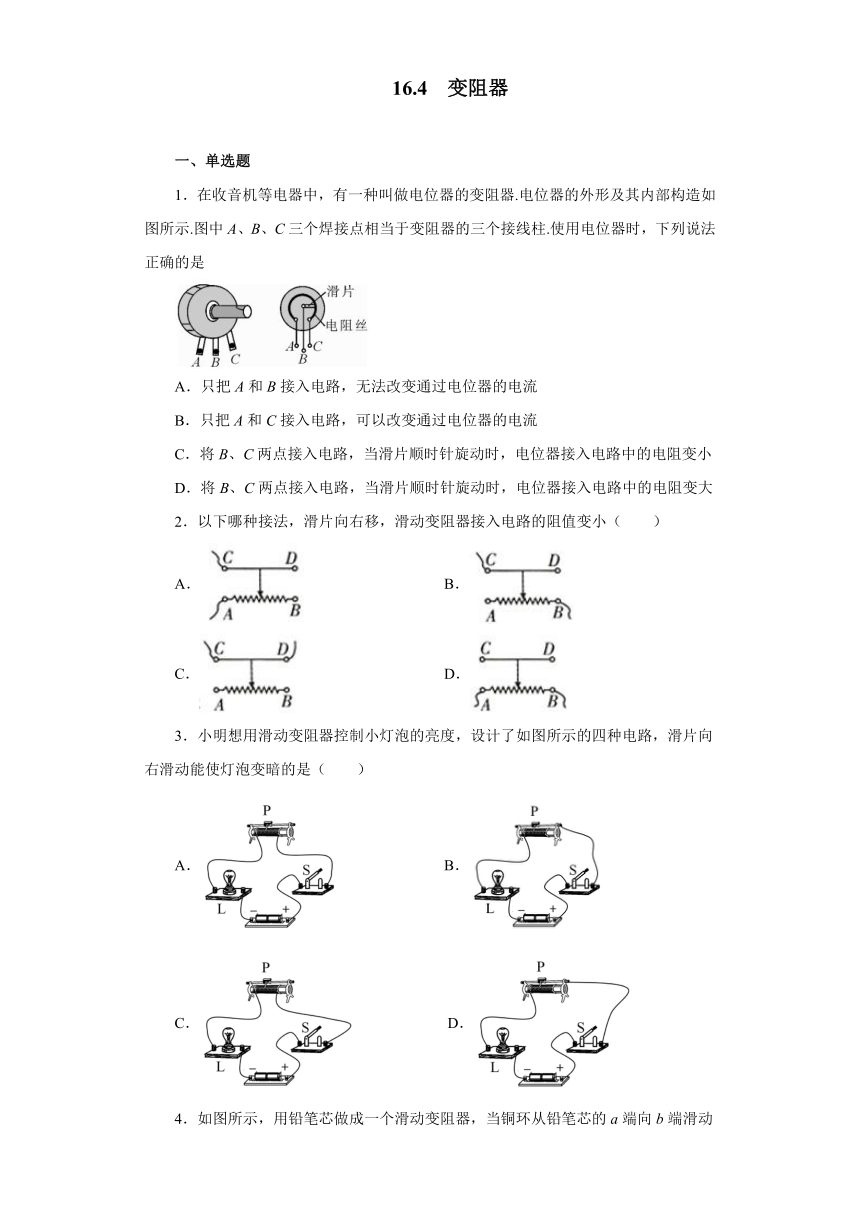

16.4
变阻器
一、单选题
1.在收音机等电器中,有一种叫做电位器的变阻器.电位器的外形及其内部构造如图所示.图中A、B、C三个焊接点相当于变阻器的三个接线柱.使用电位器时,下列说法正确的是
A.只把A和B接入电路,无法改变通过电位器的电流
B.只把A和C接入电路,可以改变通过电位器的电流
C.将B、C两点接入电路,当滑片顺时针旋动时,电位器接入电路中的电阻变小
D.将B、C两点接入电路,当滑片顺时针旋动时,电位器接入电路中的电阻变大
2.以下哪种接法,滑片向右移,滑动变阻器接入电路的阻值变小(

A.
B.
C.
D.
3.小明想用滑动变阻器控制小灯泡的亮度,设计了如图所示的四种电路,滑片向右滑动能使灯泡变暗的是(  )
A.
B.
C.
D.

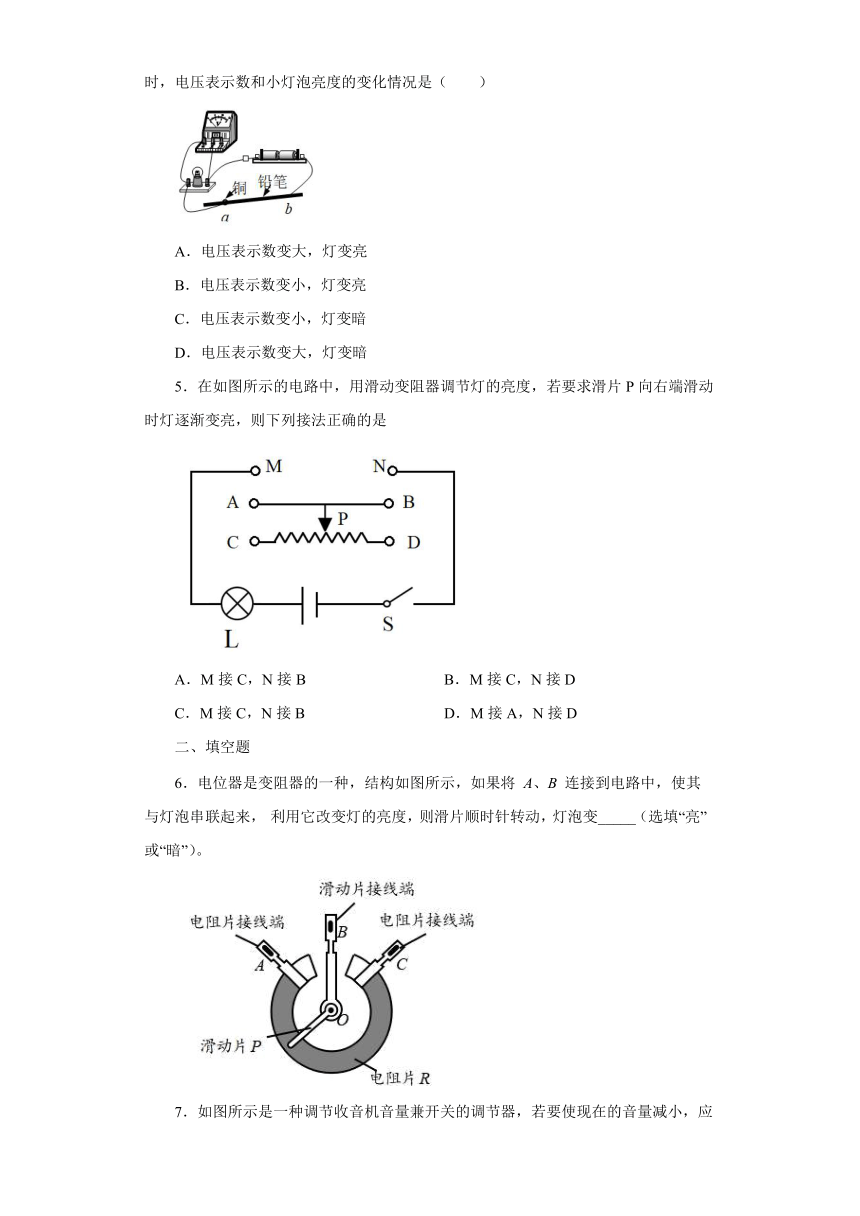

4.如图所示,用铅笔芯做成一个滑动变阻器,当铜环从铅笔芯的a端向b端滑动时,电压表示数和小灯泡亮度的变化情况是(  )
A.电压表示数变大,灯变亮
B.电压表示数变小,灯变亮
C.电压表示数变小,灯变暗
D.电压表示数变大,灯变暗
5.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变亮,则下列接法正确的是
A.M接C,N接B
B.M接C,N接D
C.M接C,N接B
D.M接A,N接D
二、填空题
6.电位器是变阻器的一种,结构如图所示,如果将
A、B
连接到电路中,使其与灯泡串联起来,
利用它改变灯的亮度,则滑片顺时针转动,灯泡变_____(选填“亮”或“暗”)。

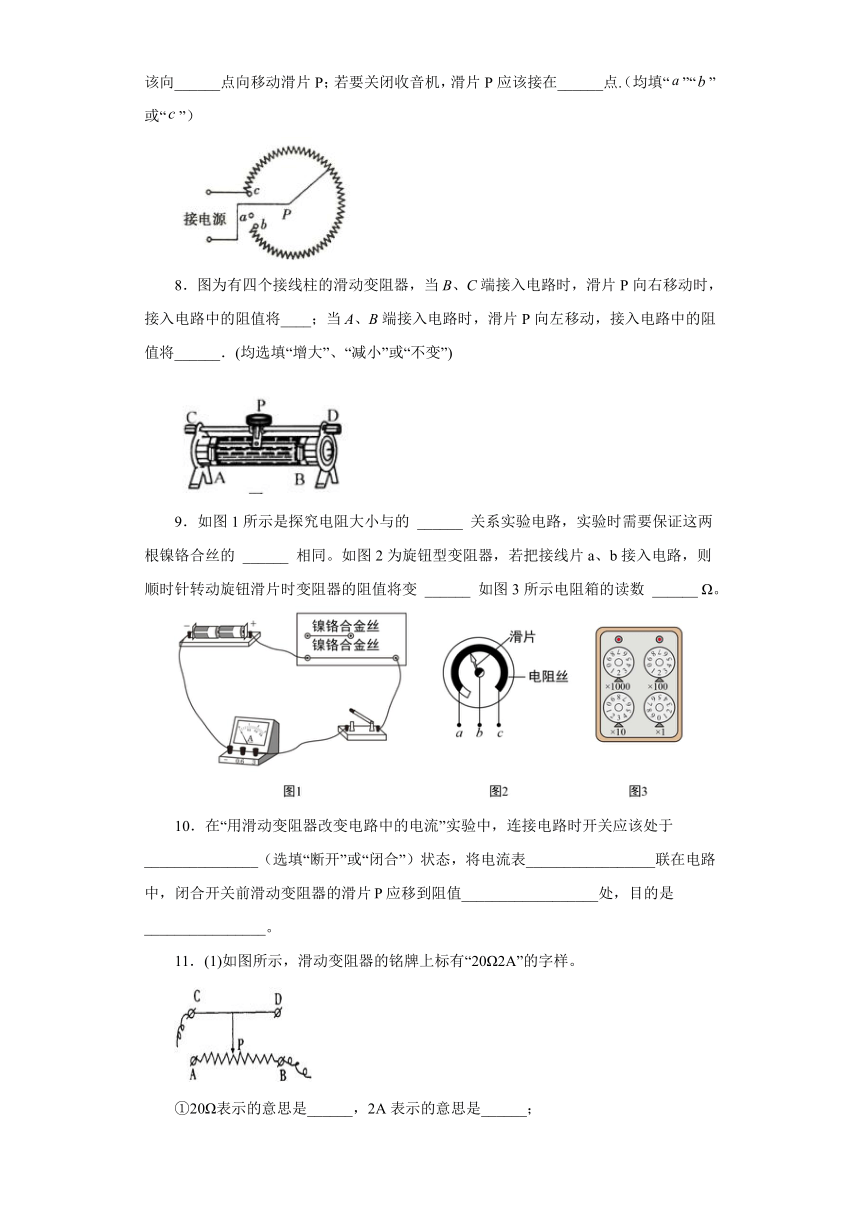

7.如图所示是一种调节收音机音量兼开关的调节器,若要使现在的音量减小,应该向______点向移动滑片P;若要关闭收音机,滑片P应该接在______点.(均填“”“”或“”)
8.图为有四个接线柱的滑动变阻器,当B、C端接入电路时,滑片P向右移动时,接入电路中的阻值将____;当A、B端接入电路时,滑片P向左移动,接入电路中的阻值将______.(均选填“增大”、“减小”或“不变”)
9.如图1所示是探究电阻大小与的
______
关系实验电路,实验时需要保证这两根镍铬合丝的
______
相同。如图2为旋钮型变阻器,若把接线片a、b接入电路,则顺时针转动旋钮滑片时变阻器的阻值将变
______
如图3所示电阻箱的读数
______
Ω。
10.在“用滑动变阻器改变电路中的电流”实验中,连接电路时开关应该处于_______________(选填“断开”或“闭合”)状态,将电流表_________________联在电路中,闭合开关前滑动变阻器的滑片应移到阻值__________________处,目的是________________。
11.(1)如图所示,滑动变阻器的铭牌上标有“20Ω2A”的字样。
①20Ω表示的意思是______,2A表示的意思是______;
②当滑片在最左端时,电阻为______Ω;滑片在最右端时,电阻______Ω;
(2)如图甲所示的电路电源电压为3V,灯L2的阻值约为10Ω,当开关闭合后,电流表A1的示数如图乙所示,A2的示数如图丙所示。
①图甲所示的电路图是______电路;
②电流表A2的示数是______A;
③流过灯泡L1的电流是______A。
12.实验室中有一铭牌上标有“20Ω
2A”字样的滑动变阻器,如图所示。若要把它其中的两个接线柱连接到电路中去,“20Ω”指的是______接线柱间的电阻值,“2A”指的是______。
13.如图所示的是插入式电阻箱的结构原理图,其接入电路中的电阻为
____
Ω,最大电阻为
___
Ω。
14.如图
所示电阻箱的读数为____Ω。
15.如图所示,MN是两个接头,准备连接。滑片P向右移动(选填“变亮”,“变暗”,“不变”);
(1)当把C接M,A接N,开关S闭合时,电灯的亮度将_______;
(2)当把D接M,B接N,开关S闭合时,电灯的亮度将________;
(3)当把A接M,B接N,开关S闭合时,电灯的亮度将________。
16.如图所示,是一种可以改变收音机音量大小的电路元件结构示意图,ABC是固定的铜片,D是一段弧形电阻,E是一端连接在B上的,另一端可在D上滑动的铜片,为了使滑片E顺时针转动时音量增大(通过该元件的电流增大),应该将该元件的铜片B和铜片______接入电路,如果将A、C接入电路,滑片E在逆时针转动过程中,音量______(“变大”“变小”或“不变”)
三、实验题
17.下图是研究串联电路电压关系时,用电压表测电阻Rl两端电压的电路图,这个电路中有两处错误.
(1)请在错处画上“×”,并用笔画线在图上改正过来.
(2)按改正后的实物图在虚线框内画出电路图.
18.某同学按照下面的实物图使用滑动变阻器改变小灯泡的亮度,并且用电流表测量电路中的电流。
(1)连接电路时,开关应该___________;
(2)接通电路前应将滑动变阻器的滑片放在___________(选填“最左端”或“最右端”),这样操作的目的是___________;
(3)若该同学要使小灯泡由暗变亮,则他应将滑片向___________(填“左”或“右”)移动;
(4)若另一个同学在做实验时发现无论向哪边移动滑片时灯泡的亮度都不变,并且电流表的示数始终很小,则最有可能的原因是___________。
参考答案
1.C
2.B
3.B
4.A
5.D
6.亮
7.
8.减小
不变
9.长度
横截面积
变大
2230
10.断开

最大
保护电路
11.此滑动变阻器最大阻值是20Ω
此滑动变阻器允许通过的最大电流是2A
20
0
并联
0.3
0.9
12.下面两个
滑动变阻器允许通过的最大电流为2A
13.7
15
14.7003
15.变暗
变亮
不变
16.A
不变
17.
18.断开
最右端
保护电路

见解析
